Краткий обзор
Раздел | Краткое содержание |
Обзор и основные принципы работы | Изучается базовая архитектура, функциональная необходимость и базовая топология автономного инвертора, работающего в полностью изолированных микросетях. |
Чистый синусоидальный инвертор | Анализируется общее гармоническое искажение (THD), генерация синусоидальной волны и почему автономные инверторные схемы с чистой синусоидальной волной необходимы для чувствительной электроники и тяжелых промышленных индуктивных нагрузок. |
Импульсные возможности | Изучаются пиковая импульсная мощность, топология трансформаторов, динамика автономных инверторов высокочастотных и низкочастотных трансформаторов, а также управление пусковым током для тяжелой техники. |
Эффективность и собственное потребление | Оценивает эффективность преобразования энергии, потери тары, рассеивание тепла, энергопотребление в режиме ожидания и экономическую оптимизацию автономных инверторных топологий. |
Системная интеграция и матрица выбора | Содержит рекомендации по техническому согласованию напряжения батареи, мощности солнечной батареи, степени защиты окружающей среды и конфигураций топологии системы. |
Обзор и основные принципы работы

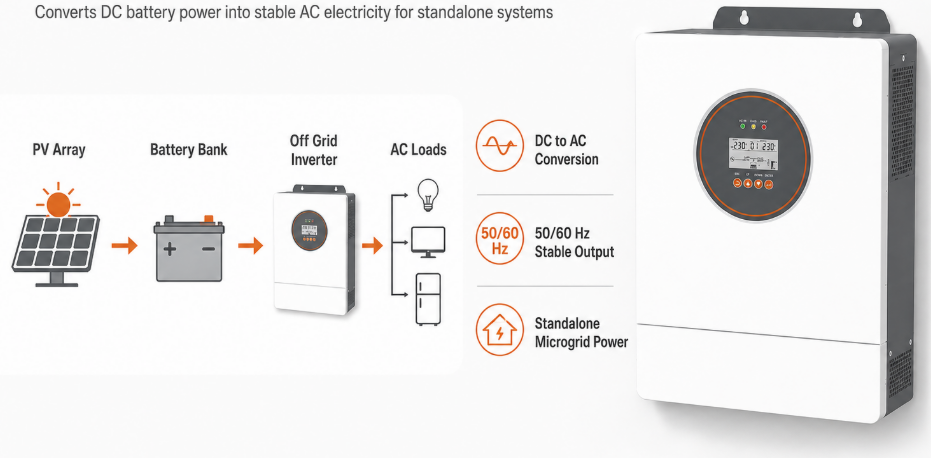

Автономный инвертор — это специальный блок преобразования энергии, который преобразует напряжение постоянного тока из возобновляемых источников или батарей в точную электроэнергию переменного тока для питания автономных электрических нагрузок независимо от коммунальных сетей.
В автономных системах сбора солнечной энергии электроэнергия естественным образом собирается в форме постоянного тока (DC) фотоэлектрическими (PV) батареями и хранится во вторичных электрохимических батареях (таких как литий-железо-фосфатные или свинцово-кислотные). Однако стандартное промышленное оборудование, бытовая техника, системы отопления, вентиляции и кондиционирования воздуха и коммерческая электроника спроектированы для работы от стандартного однофазного или трехфазного напряжения переменного тока (AC). Автономный инвертор заполняет этот критический пробел, формируя локальную, самоподдерживающуюся форму напряжения сети переменного тока, поддерживая точную частоту (50 Гц или 60 Гц) и номинальное среднеквадратичное выходное напряжение независимо от мгновенных колебаний солнечного излучения или динамических колебаний нагрузки.
В отличие от инверторов, привязанных к сети, которые непрерывно измеряют форму сигнала напряжения существующей электросети для синхронизации фазы подачи тока, автономный инвертор работает как главный источник напряжения. Он создает собственную синусоидальную опорную фазу и должен активно управлять динамическим дисбалансом на стороне нагрузки, короткими замыканиями и высокими требованиями к перенапряжению. Современные усовершенствованные модели автономных инверторов включают в себя интеллектуальные контроллеры солнечного заряда с отслеживанием максимальной мощности (MPPT), внутренние реле переключения переменного тока и клеммы автозапуска вспомогательного дизель-генератора внутри унифицированного шасси. Это обеспечивает плавную оркестровку энергии из нескольких источников для обеспечения непрерывной доступности электропитания 24 часа в сутки, 7 дней в неделю.
При выборе систем для удаленных энергетических проектов или гибридных микросетей инженеры часто оценивают гибкие преобразовательные устройства. Для установок, требующих плавного переключения между резервным питанием и полностью независимым аккумуляторным хранилищем энергии, использование надежной гибридной сетевой солнечной инверторной системы обеспечивает возможность работы в двух режимах, высокую эффективность фотоэлектрического отслеживания и интеллектуальную диспетчеризацию энергии для снижения эксплуатационных расходов в течение срока службы.
Основные внутренние подсистемы автономного инвертора
Чтобы полностью понять механику автономного инвертора, необходимо изучить внутренние физические компоненты, отвечающие за высокоэффективное преобразование постоянного тока в переменный, управление температурным режимом и защиту цепи.
Подсистема/компонент | Основная функция автономного инвертора | Технические характеристики |
Фильтр шины постоянного тока и ограничитель пускового тока | Сглаживает пульсации входного постоянного тока от аккумуляторной батареи и предотвращает возникновение высоких искр во время предварительной зарядки конденсатора. | Высокотемпературная электролитическая конденсаторная батарея с низким ESR (номинальная температура 105 градусов C). |
Инверторный мост IGBT/MOSFET H | Выполняет высокоскоростное переключение широтно-импульсной модуляции (ШИМ) для генерации необработанного сигнала переменного тока. | МОП-транзисторы из нитрида галлия (GaN) или карбида кремния (SiC) / биполярные транзисторы с изолированным затвором. |
Выходной LC-фильтр нижних частот | Фильтрует высокочастотный шум переключения несущей (от 20 кГц до 100 кГц), создавая гладкую чистую синусоидальную волну. | Индуктивный дроссель с ферритовым сердечником и фильтрующими конденсаторами из полипропиленовой пленки. |
Главный силовой трансформатор | Обеспечивает гальваническую развязку, повышает низкое напряжение батареи до уровня полезной нагрузки и поглощает сильные индуктивные скачки напряжения двигателя. | Тороидальный медный низкочастотный трансформатор или ферритовый высокочастотный трансформатор. |
Микроконтроллер (MCU/DSP) | Выполняет контуры обратной связи в реальном времени для регулирования среднеквадратичного напряжения, защиты от короткого замыкания и логики MPPT. | 32-битный двухъядерный процессор цифровых сигналов (DSP), выполняющий высокоскоростные процедуры выборки. |
Чистый синусоидальный инвертор
Автономный инвертор с чистой синусоидальной волной создает плавный, непрерывный синусоидальный сигнал выходного напряжения, который соответствует спектральному качеству стандартных коммерческих электросетей или превосходит его.
При анализе качества электроэнергии структурная целостность выходного сигнала переменного тока измеряется общим гармоническим искажением (THD). Современное высококачественное автономное инверторное оборудование с чистой синусоидальной волной достигает коэффициента нелинейных искажений менее 3 процентов при линейных резистивных нагрузках и менее 5 процентов при сложных нелинейных коммутационных нагрузках. Этот чистый синусоидальный выходной сигнал генерируется с использованием высокочастотных последовательностей импульсов широтно-импульсной модуляции (ШИМ), управляемых усовершенствованными процессорами цифровых сигналов (DSP). DSP постоянно сравнивает опорную синусоидальную волну с фактическим контуром обратной связи по выходному напряжению, выполняя корректировку рабочего цикла на микросекундном уровне, чтобы поддерживать чистую кривую напряжения даже при резких ступенчатых изменениях нагрузки.
В более ранних поколениях автономных инверторов использовалась архитектура цепей прямоугольной или модифицированной синусоидальной формы. Несмотря на то, что модифицированные синусоидальные инверторы недорогие, они вносят в подключенное оборудование серьезные электрические гармоники высокого порядка. При питании чувствительных нагрузок, таких как медицинские диагностические приборы, стойки телекоммуникационных серверов, прецизионные приводы с регулируемой скоростью или компрессоры HVAC, мощность модифицированной синусоидальной волны приводит к значительным потерям на гармонические искажения. Это приводит к чрезмерному перегреву обмоток электродвигателя, видимому шуму в аудио- и видеоаппаратуре, нежелательным срабатываниям микроконтроллеров и преждевременному выходу из строя внутренних источников питания. Автономный инвертор с чистой синусоидальной волной полностью устраняет эти проблемы, обеспечивая универсальную совместимость устройств и продлевая срок службы оборудования.
В сложных промышленных условиях, подверженных воздействию окружающей пыли, высокой влажности или абразивных частиц в воздухе, выбор прочного корпуса имеет первостепенное значение. Промышленные проекты, работающие в суровых внешних условиях, получают огромную выгоду от использования атмосферостойкого автономного инвертора европейского стандарта IP54 , который сочетает в себе чистое синусоидальное преобразование энергии с мощной защитой от проникновения для бесперебойной непрерывной работы.
Сравнение формы сигнала: чистая синусоида и автономный инвертор с модифицированной синусоидой
Функциональные различия между типами выходных сигналов имеют решающее значение при проектировании автономных электрических сетей.
Метрика производительности | Автономный инвертор чистой синусоидальной волны | Модифицированный синусоидальный автономный инвертор |
Суммарные гармонические искажения (THD) | Обычно менее 3 процентов (резистивный)/менее 5 процентов (нелинейный) | Обычно от 20 до 40 процентов THD. |
Индуктивный нагрев нагрузки | Минимальные тепловые потери; крутая операция | Высокие тепловые потери; Повышение температуры от 15 до 30 процентов |
Совместимость оборудования | 100-процентная универсальная совместимость для всех нагрузок | Несовместим с аудио, медицинским оборудованием, преобразователями частоты, двигателями. |
Контроль пикового напряжения | Точное и стабильное согласование среднеквадратичного и пикового напряжения. | Колебания отношения пикового значения к среднеквадратичному значению при различных нагрузках |
Генерация звукового шума | Бесшумная электрическая работа; нет шума двигателя | Громкий механический шум в трансформаторах и двигателях. |
Импульсные возможности
Импульсная способность представляет собой кратковременную пиковую выходную мощность, которую автономный инвертор может обеспечить для запуска тяжелых индуктивных нагрузок без падения напряжения в системе или срабатывания внутренней защиты от перегрузки.
Индуктивные электрические нагрузки, такие как насосы для водяных скважин, холодильные компрессоры, промышленные кондиционеры, электроинструменты и моторизованные конвейерные системы, требуют огромного пускового тока (силы тока заторможенного ротора) для создания начальных магнитных полей и преодоления механической инерции. Это пиковое потребление обычно колеблется от 300 до 600 процентов от номинальной непрерывной рабочей мощности оборудования в течение периода от нескольких миллисекунд до 5 полных секунд. Автономный инвертор должен быть слишком габаритным или специально спроектирован с надежным тепловым резервом импульсного тока, чтобы поглощать эти огромные кратковременные токи, не отключая при этом пороговые значения своей электронной защиты.
Пиковая мощность автономного инвертора во многом определяется топологией лежащего в его основе трансформатора. Автономные инверторы обычно делятся на две структурные категории: архитектуры на основе низкочастотных (НЧ) трансформаторов и высокочастотные (ВЧ) архитектуры переключения. В низкочастотных автономных инверторных устройствах используются массивные, тяжелые тороидальные трансформаторы с железным сердечником, работающие непосредственно на частоте 50 или 60 Гц. Большая магнитная масса низкочастотного трансформатора действует как маховик индуктивной энергии, обеспечивая исключительные резервы перегрузки (обычно 300-процентная пиковая импульсная мощность в течение 10 секунд). Высокочастотные автономные инверторы заменяют железные трансформаторы с компактными ферритовыми сердечниками, работающими на частоте выше 20 кГц. Хотя автономные высокочастотные инверторные устройства значительно легче и дешевле, их продолжительность импульсов обычно ограничивается 150–200 процентами в течение менее 100 миллисекунд из-за ограниченной тепловой массы полупроводниковых компонентов.
Для установок, требующих предельной устойчивости к перенапряжениям, высокого запаса по перегрузке и встроенных возможностей отслеживания MPPT при высоком напряжении, проектировщики систем часто полагаются на усовершенствованные блоки питания. Использование мощного высокопроизводительного автономного гибридного инвертора обеспечивает плавный запуск требовательных индуктивных двигателей, а также предлагает масштабируемые функции параллельного стекирования для увеличения общей мощности системы по мере того, как потребности объекта в энергии со временем растут.
Требования к запуску индуктивной нагрузки в сравнении с размером инвертора
Понимание реальных профилей нагрузки позволяет избежать неправильного выбора автономного инвертора для сценариев с тяжелым пусковым током.
Устройство/Тип нагрузки | Непрерывная мощность | Типичный множитель скачка напряжения | Требуемая пиковая мощность автономного инвертора |
Глубоководный водяной насос мощностью 1,5 л.с. | 1100 Вт | от 5,0x до 7,0x | от 5500 Вт до 7700 Вт (в течение 2–3 секунд) |
Коммерческий холодильник/морозильник | 400 Вт | от 4,0x до 5,0x | От 1600 Вт до 2000 Вт (в течение 1 секунды) |
Инверторный кондиционер мощностью 12 000 БТЕ | 1200 Вт | от 2,0x до 3,0x | От 2400 до 3600 Вт (в течение 500 миллисекунд) |
Циркулярная пила/Промышленный настольный шлифовальный станок | 1500 Вт | от 3,0x до 4,0x | от 4500 Вт до 6000 Вт (в течение 1 секунды) |
Светодиодное освещение и стойка для ИТ-серверов | 800 Вт | от 1,1x до 1,2x | От 880 Вт до 960 Вт (незначительный скачок напряжения) |
Эффективность и собственное потребление
Эффективность преобразования автономного инвертора измеряет соотношение полезной мощности переменного тока к потребляемой мощности постоянного тока, в то время как собственное потребление (тарные потери) определяет внутреннюю мощность, потребляемую инвертором для работы собственной схемы управления во время простоя.
В изолированной энергосистеме энергия является ограниченным активом. Каждый ватт, теряемый в виде тепла при преобразовании постоянного тока в переменный ток или потребляемый в режиме ожидания в режиме ожидания, непосредственно истощает запасенную емкость аккумулятора и сокращает общее время работы системы. Современные высокопроизводительные автономные инверторные системы достигают пикового уровня эффективности от 93 до 97 процентов. Потери преобразования в основном происходят по двум различным механизмам: потери переключения в силовых полупроводниковых переключателях (MOSFET или IGBT) во время высокочастотных циклов проводимости, а также резистивные потери в магнитном сердечнике и меди в главном повышающем трансформаторе и выходных дросселях LC-фильтра.
Не менее важным для общей экономической целесообразности системы является профиль собственного потребления автономного инвертора, который часто называют потерей тары без нагрузки или потреблением тока в режиме холостого хода. Автономный инвертор остается под напряжением 24 часа в сутки, обеспечивая мгновенную подачу переменного тока по требованию. Если автономный инвертор постоянно потребляет 60 Вт только для обслуживания своей внутренней платы управления, драйверов ворот и датчиков мониторинга, он ежедневно тратит 1,44 кВтч энергии батареи исключительно на накладные расходы в режиме ожидания. Чтобы бороться с этими потерями энергии, современные автономные инверторы включают в себя сложные динамические режимы энергосбережения / эко. В экономичном режиме автономный инвертор подает кратковременный импульс на выход переменного тока раз в секунду для обнаружения подключенных нагрузок; Если не обнаружено активной нагрузки, превышающей установленный порог (например, 25 Вт), автономный инвертор остается в состоянии сна с низким энергопотреблением, снижая потери тары до менее 5 Вт.
Механизмы потери эффективности в автономных инверторных топологиях
Оптимизация автономности батареи требует детального анализа векторов потерь энергии в работающем автономном инверторе.
Категория потерь | Первопричина/Физика | Инженерная стратегия смягчения последствий |
Потери проводимости | Внутреннее электрическое сопротивление I-квадрат R полупроводниковых каналов и медных обмоток трансформатора. | Используйте толстые медные шины, МОП-транзисторы с низким RDS(on) и обмотки из проводов большого сечения. |
Коммутационные потери | Энергия рассеивается в переходные периоды при включении и выключении МОП-транзисторов на высоких частотах ШИМ. | Реализуйте резонансные топологии переключения при нулевом напряжении (ZVS) и силовые устройства SiC с широкой запрещенной зоной. |
Потери в магнитном сердечнике | Потери энергии на гистерезис и вихревые токи в трансформаторном железе или ферритовых сердечниках. | Используйте текстурированную кремниевую сталь с высокой проницаемостью и сверхнизкими потерями или тороидальную геометрию сердечника. |
Тара / Потери в режиме ожидания | Непрерывное накладное питание внутренней логики DSP, охлаждающих вентиляторов, светодиодов и контуров выборки обратной связи. | Внедрите интеллектуальные многоступенчатые режимы Eco Sleep и процедуры автоматического регулирования скорости вращения вентиляторов. |
Системная интеграция и матрица выбора
Выбор оптимального автономного инвертора требует соответствия напряжения системы, мощности фотоэлектрической батареи, химического состава батарей и условий установки конструкции.
При проектировании автономной системы хранения солнечной энергии согласование между напряжением системы аккумуляторных батарей и номинальным входным напряжением постоянного тока автономного инвертора является обязательным. Небольшие бытовые автономные инверторные блоки обычно работают от батарейных блоков постоянного тока напряжением 12 В или 24 В, тогда как автономные инверторные системы среднего и крупного коммерческого или промышленного назначения стандартизируются на архитектурах высокого напряжения постоянного тока 48 В, 96 В или выше. Работа при более высоком постоянном напряжении существенно снижает входной ток при той же номинальной мощности (Мощность = Напряжение, умноженное на ток). Снижение потребляемого тока сводит к минимуму I-квадрат R-резистивных тепловых потерь, уменьшает требуемую площадь поперечного сечения медных проводников и повышает общую эффективность системы.
Параметры технического выбора автономных инверторов
Параметр | Инженерные рекомендации | Влияние дизайна системы |
Входное напряжение постоянного тока | Выберите 48 В постоянного тока для систем мощностью более 3 кВт; выберите высокое напряжение постоянного тока (более 120 В) для систем мощностью более 10 кВт. | Уменьшает толщину кабеля постоянного тока, снижает стоимость меди и снижает потери на нагрев клемм. |
Интеграция контроллера MPPT | Сопоставьте максимальное напряжение холостого хода фотоэлектрической батареи (Voc) с соответствующим запасом прочности для холодной погоды. | Предотвращает разрушение полупроводников высокого напряжения в условиях минусовой температуры солнечного света. |
Переключатель байпаса переменного тока | Обеспечьте встроенный сверхбыстрый автоматический переключатель резерва (время переключения менее 10 мс). | Гарантирует бесперебойное питание чувствительных компьютеров во время запуска резервного генератора. |
Возможность параллельного расширения | Проверьте порты синхронизации шины CAN на возможность параллельной работы нескольких устройств. | Обеспечивает модульное расширение от однофазных до трехфазных промышленных электросетей. |
Заключение
Автономный инвертор является важным мостом между хранилищем возобновляемой энергии постоянного тока и надежным электроснабжением переменного тока, обеспечивая абсолютную энергетическую независимость, стабильность пиковой мощности и плавное управление нагрузкой для автономных операций.
Поскольку автономная электрификация продолжает распространяться во всем мире, охватывая удаленные промышленные объекты, телекоммуникационные башни, сельскохозяйственные разработки и устойчивые микросети, выбор правильной архитектуры автономных инверторов становится единственным наиболее важным фактором, гарантирующим долговечность энергосистемы. Отдавая приоритет качеству выходного сигнала чистой синусоидальной волны, оценивая реальные коэффициенты индуктивного перенапряжения, настаивая на высокой эффективности преобразования и выбирая соответствующие степени защиты от воздействия окружающей среды, системные инженеры могут обеспечить непрерывное и бескомпромиссное питание в самых сложных удаленных условиях.
