Что такое автономный инвертор? Понимание ключа к независимым энергосистемам

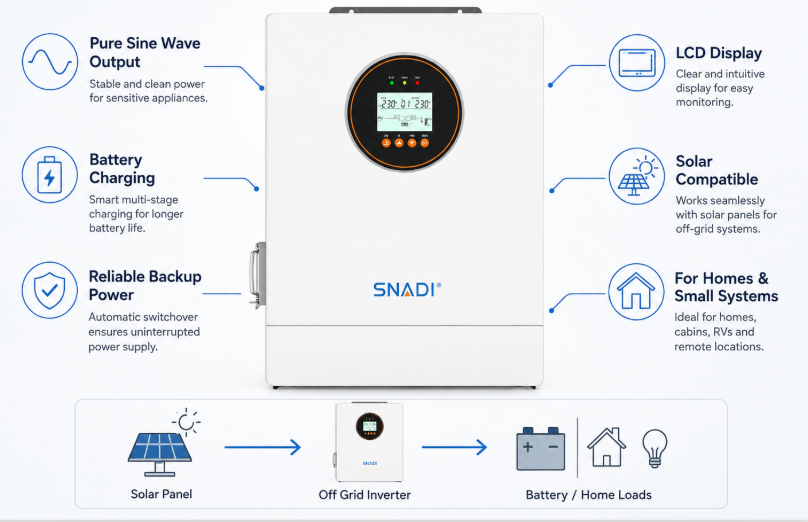

Автономный инвертор — это специализированное устройство преобразования энергии, которое преобразует электричество постоянного тока (DC), вырабатываемое солнечными панелями или хранимое в батареях, в электричество стабильного переменного тока (AC) для автономных энергетических приложений, не полагаясь на сеть коммунального предприятия. Автономный инвертор работает как основной интеллектуальный элемент независимой энергосистемы, управляя регулированием напряжения, зарядкой аккумуляторов, потоком мощности и пиковыми пиковыми нагрузками для изолированных промышленных, жилых и коммерческих предприятий.

Оглавление

• Определение и фундаментальная роль автономного инвертора

• Основной механизм работы автономных энергосистем

• Основные технические характеристики и инженерные параметры

• Сравнение топологии автономных инверторов: низкочастотная и высокочастотная схемы

• Критические компоненты и разбивка внутренней архитектуры

• Принципы проектирования и определения параметров системы для автономных приложений

• Интеграция с гибридными функциями и европейскими стандартами энергосетей

• Техническое обслуживание системы и профилактическая эксплуатационная надежность

Определение и фундаментальная роль автономного инвертора

Автономный инвертор — это автономное устройство преобразования энергии, предназначенное для преобразования постоянного тока (DC), генерируемого фотоэлектрическими панелями или хранящегося в аккумуляторных батареях, в чистый, регулируемый переменный ток (AC) для автономных приложений.

В отличие от сетевых инверторов, которые синхронизируют форму выходного напряжения переменного тока и угол фазы с существующей общественной электросетью, автономный инвертор должен создавать собственную систему отсчета напряжения и частоты с нуля. Он действует как основной источник напряжения для всей местной электрической микросети. В отдаленных промышленных объектах, сельскохозяйственных объектах, базовых станциях связи и жилых домах, не подключенных к сети, это устройство гарантирует постоянную доступность электроэнергии без необходимости подключения к электросети. Автономный инвертор управляет сложной маршрутизацией мощности, получая энергию непосредственно от солнечных батарей, когда она доступна, передавая избыточную мощность в накопители энергии и преобразуя постоянный ток в переменный, когда возникает потребность в потреблении электроэнергии.

С точки зрения промышленного применения автономный инвертор является ключевым элементом любой автономной платформы возобновляемой энергетики. При практическом развертывании на местах требования клиентов выходят за рамки простого преобразования постоянного тока в переменный. Системы должны справляться с разнообразной динамикой нагрузки: от чувствительной микропроцессорной электроники до тяжелого индуктивного промышленного оборудования, такого как насосы с приводом от двигателя, компрессоры и электроинструменты. Автономный инвертор должен постоянно балансировать нестабильное питание от возобновляемых источников с непредсказуемым потреблением электроэнергии, обеспечивая стабильность системы, качество электроэнергии и защиту оборудования при любых условиях эксплуатации.

Современные конструкции автономных инверторов включают в себя сложные цифровые сигнальные процессоры (DSP) для непрерывного мониторинга показателей системы. Эти системы регулируют выходное напряжение, поддерживают фиксированные параметры частоты, управляют глубиной разряда аккумуляторной батареи и защищают подключенные электрические нагрузки от провалов напряжения, скачков напряжения и полных гармонических искажений. Для критически важных приложений, где электроэнергия полностью отсутствует, выбор высоконадежной конструкции автономного инвертора имеет важное значение для предотвращения простоев системы и защиты дорогостоящего промышленного оборудования.

Основной механизм работы автономных энергосистем

Основной рабочий механизм автономного инвертора основан на полупроводниковой силовой электронной коммутации для преобразования мощности постоянного тока в синусоидальный сигнал переменного тока, при этом динамически управляя состояниями заряда батареи и распределением мощности нагрузки.

На архитектурном уровне автономный инвертор принимает входное напряжение постоянного тока от аккумуляторной батареи или солнечной фотоэлектрической батареи и передает его через высокоскоростные силовые электронные переключатели, обычно полевые транзисторы металл-оксид-полупроводник (MOSFET) или биполярные транзисторы с изолированным затвором (IGBT). Эти коммутационные компоненты управляются сигналами широтно-импульсной модуляции (ШИМ), работающими на высоких частотах. Модулируя рабочий цикл этих импульсов, инвертор генерирует синтезированный сигнал ступенчатой ​​формы. Последующие схемы LC-фильтрации сглаживают высокочастотные гармоники переключения, в результате чего получается чистый чистый синусоидальный выход переменного тока, идентичный стандартному питанию от сети или более высокого качества.

В полностью автономной солнечной установке автономный инвертор работает вместе с контроллером солнечного заряда с отслеживанием точки максимальной мощности (MPPT) и системой хранения аккумуляторов. В дневное время поступающее солнечное излучение попадает на фотоэлектрическую батарею, создавая переменное напряжение постоянного тока. Встроенный или интегрированный контроллер заряда MPPT регулирует это напряжение для эффективной зарядки аккумуляторной батареи и питания подключенных нагрузок переменного тока через каскад инвертора. Когда выработка солнечной энергии падает ниже текущего уровня потребления или полностью исчезает в ночное время, автономный инвертор мгновенно получает энергию из аккумуляторной батареи для питания электрических нагрузок переменного тока без перерыва.

Усовершенствованные агрегаты также включают в себя двойные входы питания и средства управления автоматическим запуском вспомогательного генератора. Когда напряжение аккумулятора падает ниже заданного порога состояния заряда (SOC) из-за длительной плохой погоды, автономный инвертор может запустить вспомогательный дизельный или бензиновый генератор. Он может принимать входной переменный ток генератора, выпрямлять его для зарядки разряженной аккумуляторной батареи и передавать мощность непосредственно на подключенные нагрузки переменного тока. Чтобы добиться полной эксплуатационной автономии на удаленных объектах с высокими требованиями, операторы часто используют полностью интегрированный автономный гибридный солнечный инвертор , который плавно объединяет зарядку MPPT от солнечной энергии, управление генератором, хранение аккумуляторов и инверсию чистой синусоидальной волны в едином компактном силовом двигателе.

Основные технические характеристики и инженерные параметры

Выбор и оценка автономного инвертора требует точного анализа ключевых электрических характеристик, включая непрерывную мощность, устойчивость к скачкам напряжения, номинальное напряжение постоянного тока, кривые эффективности и общий коэффициент гармонических искажений (THD).

Постоянная мощность, измеряемая в ваттах (Вт) или вольт-амперах (ВА), определяет максимальную длительную электрическую нагрузку, которую инвертор может обеспечивать в течение неопределенного времени при стандартных рабочих температурных условиях. Импульсная мощность, обычно выражаемая как кратная непрерывной мощности (например, 2x или 3x на короткие промежутки времени), определяет способность инвертора подавать мгновенный пусковой ток, необходимый для индуктивных нагрузок при запуске электродвигателей, холодильных компрессоров или тяжелых электроинструментов. Высокие значения перенапряжения предотвращают падение напряжения в системе, отключение или преждевременное отключение во время коммутации высокой нагрузки.

Кривые эффективности представляют собой еще один важный инженерный параметр. Современные автономные инверторы достигают пикового уровня эффективности в диапазоне от 93% до 97%. Однако эксплуатационная эффективность значительно варьируется в зависимости от процента выходной нагрузки и рабочих температур. Стандартная непрерывная работа на уровне от 50% до 80% номинальной мощности обеспечивает оптимальный тепловой и электрический КПД. Кроме того, общий коэффициент гармонических искажений (THD) должен оставаться ниже 3 % для линейных нагрузок и ниже 5 % для нелинейных нагрузок, чтобы гарантировать чистое качество электроэнергии и избежать перегрева чувствительного электронного оборудования или возникновения шума в аудио- и коммуникационном оборудовании.

Сравнение топологии автономных инверторов: низкочастотная и высокочастотная схемы

Архитектуры автономных инверторов делятся на низкочастотные конструкции с использованием тяжелых силовых трансформаторов с железным сердечником и высокочастотные системы с компактными электронными переключающими каскадами.

В низкочастотных автономных инверторах используются большие тороидальные или EI-трансформаторы с железным сердечником, работающие непосредственно на частотах сети (50 Гц или 60 Гц). Такая конструкция обеспечивает высокую механическую и электрическую прочность. Массивная магнитная масса низкочастотного трансформатора действует как физический энергетический буфер, позволяя этим инверторам обеспечивать исключительную устойчивость к скачкам напряжения до 300 % от их непрерывной номинальной мощности в течение нескольких секунд. Следовательно, низкочастотные инверторы идеально подходят для требовательных промышленных применений, связанных с тяжелыми асинхронными двигателями, насосами, дробилками и сильными индуктивными выбросами. Однако они тяжелее, крупнее и немного менее эффективны в режиме ожидания.

Высокочастотные автономные инверторы заменяют громоздкие трансформаторы сетевой частоты меньшими по размеру высокочастотными ферритовыми трансформаторами, работающими на частотах выше 20 кГц. Такой подход значительно снижает общий физический вес, занимаемую площадь и производственные затраты, одновременно повышая эффективность преобразования. Высокочастотные инверторы обеспечивают превосходную плотность мощности и меньшие потери мощности в режиме ожидания без нагрузки, что делает их очень привлекательными для бытовых солнечных установок, мобильных приложений и легких коммерческих установок. Однако их физическая импульсная мощность обычно ограничена 150–200 % номинальной нагрузки в течение более коротких периодов времени по сравнению с низкочастотными альтернативами.

При выборе топологии для клиентских проектов инженеры оценивают конкретные требования приложения. Например, европейские коммерческие и промышленные клиенты отдают приоритет высокой эффективности, элегантному компактному дизайну, передовым цифровым коммуникациям и строгому соблюдению требований по защите сети. Напротив, тяжелые промышленные приложения в суровых условиях автономной сети часто предпочитают низкочастотные конструкции для максимальной отказоустойчивости. Там, где требуется универсальность в отношении окружающей среды, взаимодействие с двумя сетями и расширенное управление питанием, современные гибридные конструкции соединяют эти топологии. Для надежных установок как в подключенных к сети, так и в автономных сценариях развертывание универсального автономного солнечного инвертора обеспечивает оптимальную подачу электроэнергии в условиях меняющихся энергетических условий.

Критические компоненты и разбивка внутренней архитектуры

Внутренняя архитектура автономного инвертора состоит из схем переключения мощности, процессоров управления, изолирующих трансформаторов, сетей фильтрации и оборудования для отвода тепла.

Блок первичного преобразования мощности состоит из мощных МОП-транзисторов или IGBT, организованных по схеме полного моста (H-мост). Управляемые высокоскоростными сигналами ШИМ, генерируемыми центральным процессором цифровых сигналов (DSP), эти переключатели меняют полярность тысячи раз в секунду, преобразуя стабильную мощность постоянного тока в поток высокочастотных импульсов переменного тока. Высококачественные полупроводниковые коммутационные компоненты имеют решающее значение для минимизации потерь мощности при переключении и поддержания термической стабильности при длительных тяжелых нагрузках.

После этапа переключения H-моста необработанные импульсы переменного тока проходят через сеть LC-фильтров, состоящую из прецизионных индукторов и конденсаторов. Этот фильтр подавляет высокочастотный шум несущей, обеспечивая плавную синусоидальную форму выходного сигнала переменного тока. Гальваническая развязка между цепями низковольтной батареи постоянного тока и цепями нагрузки переменного тока высокого напряжения обеспечивается трансформатором, защищая чувствительную электронику управления батареями от переходных процессов нагрузки переменного тока, ударов молнии и возможных коротких замыканий.

Интеллектуальное управление находится в высокоскоростных 32-битных DSP-контроллерах, выполняющих алгоритмы с обратной связью в реальном времени. Эти алгоритмы контролируют напряжение, ток, внутреннюю температуру и частоту тысячи раз в секунду. В случае возникновения аномального рабочего состояния, такого как короткое замыкание, тепловая перегрузка, чрезмерная разрядка аккумулятора или внезапный скачок нагрузки, DSP регулирует рабочий цикл ШИМ в течение микросекунд или безопасно отключает выходной каскад инвертора, чтобы предотвратить катастрофический отказ оборудования.

Принципы проектирования и определения параметров системы для автономных приложений

Проектирование автономной энергосистемы требует точных расчетов общей подключенной нагрузки, требований к пиковым перенапряжениям, емкости аккумулятора, мощности солнечной батареи и коэффициентов снижения мощности при температуре окружающей среды.

Начальный этап проектирования системы требует комплексной оценки профиля нагрузки. Инженеры суммируют потребляемую мощность в ваттах всех приборов переменного тока, работающих одновременно, чтобы определить требуемую непрерывную выходную мощность автономного инвертора. Кроме того, необходимо рассчитать пусковые импульсные токи для всех индуктивных нагрузок двигателя. Например, компрессору кондиционера мощностью 1 кВт может потребоваться до 3 кВт мгновенной пиковой мощности в течение нескольких циклов во время запуска двигателя. Номинальная мощность инвертора должна выдерживать эти совокупные пиковые нагрузки без провалов напряжения, которые могут привести к сбросу подключенного цифрового оборудования.

Далее, выбор номинального напряжения батареи напрямую влияет на общую эффективность системы и затраты на прокладку кабелей. Небольшие автономные системы мощностью менее 2 кВт обычно работают от аккумуляторных батарей постоянного тока напряжением 12 В или 24 В. Однако в более крупных коммерческих и промышленных автономных системах, работающих от 3 до 15 кВт, обычно используются шины постоянного тока 48 В или более высокого напряжения. Работа при напряжении 48 В снижает ток на 75 % по сравнению с системой с напряжением 12 В при той же выходной мощности, что значительно снижает потери в резистивной меди, падение напряжения на участках проводки и требуемую толщину проводящего провода.

Наконец, факторы снижения характеристик окружающей среды имеют жизненно важное значение для долгосрочной надежности системы. Работа при высоких температурах окружающей среды снижает теплоотдачу твердотельной электроники и радиаторов. Автономный инвертор, работающий в условиях пустыни при температуре 50°C, может испытывать снижение мощности на 10–25 % по сравнению со стандартным номиналом при 25 °C. Инженеры должны учитывать температурные условия, характерные для конкретной площадки, высоту над уровнем моря, вентиляцию корпуса и рабочие параметры аккумуляторной батареи при первоначальном проектировании мощности, чтобы предотвратить нежелательные отключения во время пиковой летней эксплуатации.

Интеграция с гибридными функциями и европейскими стандартами энергосетей

Современные автономные инверторы сочетают в себе гибридную многорежимную эксплуатационную гибкость, два входа переменного тока, интеллектуальное взаимодействие с сетью и строгое соответствие европейским стандартам безопасности и защиты корпуса.

Граница между чисто автономными инверторами и сетевыми системами значительно размыта с появлением гибридных топологий электропитания. В современной коммерческой и жилой инфраструктуре клиенты часто запрашивают системы, которые работают в основном автономно, чтобы максимизировать собственное потребление солнечной энергии, но при этом сохраняют возможность синхронизации с энергосистемой или вспомогательным дизель-генератором, когда солнечной энергии недостаточно. Эти усовершенствованные гибридные блоки включают в себя многорежимные настройки приоритета, что позволяет пользователям устанавливать приоритеты конфигураций потока мощности «Сначала солнечная энергия», «Сначала утилита» или «Сначала батарея» в зависимости от местных тарифов на электроэнергию и требований к надежности электропитания.

На европейском рынке решения по архитектуре инверторов определяются условиями окружающей среды и соблюдением нормативных требований. Европейские установки требуют строгого соблюдения стандартов безопасности, электромагнитной совместимости (ЭМС) и сетевых подключений, таких как рекомендации CE, EN 50549-1 и VDE. Кроме того, наружная установка в прибрежных, сельскохозяйственных или промышленных регионах требует надежной защиты от атмосферных воздействий для защиты внутренней силовой электроники от пыли, влажности и проникновения влаги. Использование специализированного автономного солнечного инвертора европейского стандарта IP54 для наружного применения гарантирует надежную работу в сложных европейских условиях эксплуатации без необходимости использования специальных внешних защитных укрытий.

Почему группы инженеров проектируют автономные инверторы с герметичными корпусами со степенью защиты IP54 или выше и встроенными двухслойными каналами рассеивания тепла? Практический опыт и отзывы клиентов показывают, что накопление пыли, заражение насекомыми и влажность окружающей среды являются основными причинами сбоев силовой электроники в удаленных автономных объектах. За счет изоляции внутренних высоковольтных компонентов печатной платы внутри герметичного отсека со степенью защиты IP54 и использования внешних охлаждающих ребер срок службы инвертора значительно увеличивается, обеспечивая бесперебойную подачу электроэнергии в тяжелых условиях эксплуатации.

Советы по техническому обслуживанию и профилактические протоколы: Чтобы обеспечить долгосрочную эксплуатационную надежность в удаленных автономных установках, каждые шесть месяцев выполняйте визуальные проверки узлов вентиляторов теплового охлаждения на предмет пылевых загрязнений или механического износа. Ежегодно проверяйте все сильноточные клеммные соединения постоянного тока с помощью калиброванного динамометрического ключа, чтобы предотвратить резистивный нагрев, вызванный термоциклической вибрацией. Убедитесь, что связь системы управления батареями (BMS) полностью синхронизирована через протоколы RS485/CAN, чтобы обеспечить точный расчет состояния заряда и предотвратить чрезмерную разрядку.

Техническое обслуживание системы и профилактическая эксплуатационная надежность

Профилактическое обслуживание и надежное управление температурным режимом жизненно важны для увеличения срока службы автономных инверторов в требовательных автономных приложениях.

Автономный инвертор работает непрерывно при различных электрических нагрузках и температурных условиях. Регулярные графики технического обслуживания предотвращают преждевременное старение компонентов, особенно термочувствительных элементов, таких как электролитические сглаживающие конденсаторы и внутренние вентиляторы охлаждения. Протоколы плановых проверок должны включать проверку чистоты воздухозаборника, проверку тепловизионных профилей в условиях полной нагрузки для выявления повышенного электрического сопротивления и подтверждение того, что выходное напряжение и частота остаются в заданных номинальных пределах.

Кроме того, цифровые интерфейсы мониторинга произвели революцию в автономном обслуживании. Современные автономные инверторы оснащены интерфейсами связи Wi-Fi, GPRS и RS485, которые загружают данные оперативной диагностики в режиме реального времени на платформы облачного управления. Полевые инженеры могут удаленно отслеживать состояние заряда батареи, ежедневную мощность солнечной энергии, внутреннюю температуру окружающей среды, журналы событий сбоев и уровни постоянной нагрузки из любой точки мира. Эта возможность удаленной диагностики обеспечивает упреждающее обслуживание, позволяя группам поддержки устранять незначительные эксплуатационные отклонения задолго до того, как они перерастут в полные сбои системы.

Подводя итог, можно сказать, что автономный инвертор — это гораздо больше, чем простой преобразователь энергии; это центральный операционный мозг и энергоменеджер любой независимой энергетической установки. Оценивая динамические профили нагрузки, сопоставляя конфигурации входного напряжения постоянного тока, расставляя приоритетные функции топологии и развертывая надежные корпуса с классом IP, системные инженеры могут построить отказоустойчивую автономную инфраструктуру электропитания, способную непрерывно поставлять электроэнергию переменного тока коммунального уровня на удаленные объекты по всему миру.
