Разница между гибридным инвертором и автономным инвертором

Основное различие между гибридным инвертором и автономным инвертором заключается в возможности подключения к сети и возможности маршрутизации мощности: гибридный инвертор двунаправленно синхронизируется с коммунальной сетью для импорта или экспорта энергии переменного тока, одновременно управляя солнечными панелями постоянного тока и аккумуляторными батареями, тогда как автономный инвертор работает полностью изолированно от сетевой сети, полагаясь исключительно на солнечные фотоэлектрические панели и местные аккумуляторные блоки для поддержания активной мощности нагрузки посредством внутреннего синтеза напряжения переменного тока.

Оглавление

• Архитектурные различия между гибридными и автономными инверторами

• Синхронизация сети и возможности двунаправленного потока мощности

• Топологии зарядки аккумуляторов и коэффициенты эффективности MPPT

• Импульсная мощность автономного инвертора и управление индуктивной нагрузкой

• Система управления энергопотреблением (EMS) и логика определения приоритетов нагрузки

• Вопросы установки системы и стоимости оборудования

• Соответствие региональным сетям и сертификаты европейских стандартов

• Критерии выбора гибридных и автономных солнечных систем

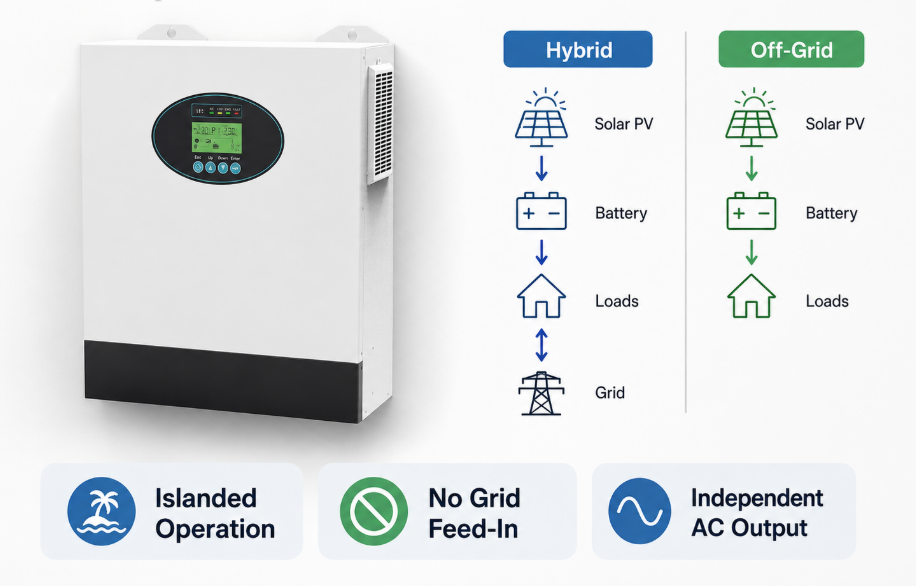

Архитектурные различия между гибридными и автономными инверторами

Гибридный инвертор объединяет преобразование солнечной энергии с привязкой к сети, управление накоплением энергии аккумуляторов и двунаправленную маршрутизацию электропитания в едином физическом корпусе, тогда как автономный инвертор работает как изолированный центр производства электроэнергии, изолированный от базовой частоты и напряжения коммунальной сети.

С точки зрения электротехники функциональная архитектура определяет, как каждый инвертор манипулирует постоянным током (DC), генерируемым фотоэлектрическими батареями, и преобразует его в стабильный переменный ток (AC) для местного потребления. В стандартной схеме автономного инвертора внутренняя компоновка сосредоточена на повышающем каскаде постоянного тока высокой мощности, за которым следует полномостовой инверторный модуль постоянного тока в переменный с широтно-импульсной модуляцией (ШИМ). Основной задачей автономного инвертора является независимое создание стабильного опорного синусоидального напряжения частотой 50 или 60 Гц от местной аккумуляторной батареи. Автономный инвертор не может подавать энергию обратно во внешний источник питания из сети, поскольку в нем отсутствуют коммутационные устройства, защищающие от изолирования, и контуры управления синхронизацией линии. Система должна постоянно генерировать собственное опорное напряжение, поэтому состояние батареи и мощность солнечного контроллера имеют решающее значение для бесперебойной работы.

И наоборот, гибридный солнечный инвертор содержит сложную схему двойного преобразования и полупроводниковые переключатели резерва, способные выполнять переключение источника питания менее чем за 10 миллисекунд. Внутренний путь питания позволяет гибридному блоку получать энергию из сети для пополнения низковольтных или высоковольтных батарейных блоков, смешивать солнечную фотоэлектрическую энергию с электроэнергией от электросети для удовлетворения больших нагрузок на объекте или экспортировать избыточную солнечную выработку обратно в сетевую сеть под структурами чистого учета. При сбое электроснабжения внутренние реле отключения мгновенно размыкаются, чтобы предотвратить обратное питание в сети (требование безопасности, определенное глобальными сетевыми нормами), и система плавно трансформируется в местный автономный инверторный источник питания. Этот гибридный подход устраняет режимы единичных отказов, присущие базовому аппаратному обеспечению автономных инверторов, одновременно расширяя возможности источников энергии.

Для проверки передовых гибридных архитектур, предназначенных для жилых и легких коммерческих проектов, инженеры часто используют интегрированные решения, такие как высокоэффективный гибридный солнечный инвертор с управлением батареями , который сочетает в себе двойные каналы MPPT с интеллектуальными путями маршрутизации энергии от сети к батарее. Понимание этих основных архитектурных различий позволяет разработчикам систем правильно определять размеры компонентов и предотвращать неожиданные отключения питания при экстремальных переходных нагрузках.

Синхронизация сети и возможности двунаправленного потока мощности

Гибридные инверторы используют алгоритмы управления с фазовой автоподстройкой частоты (ФАПЧ) для постоянного согласования напряжения, частоты и угла фазы электросети, тогда как автономные инверторные системы не имеют цепей синхронизации и синтезируют собственное изолированное опорное напряжение.

Двунаправленный поток мощности является фундаментальной характеристикой, которая отличает гибридные системы от конфигураций чисто автономных инверторов. Гибридный блок постоянно измеряет параметры сети с помощью быстродействующих трансформаторов тока (ТТ) и цепей измерения напряжения. Используя высокочастотную широтно-импульсную модуляцию (ШИМ), управляемую биполярными транзисторами с изолированным затвором (IGBT), гибридная система контролирует как фазовый угол, так и величину выходного тока относительно напряжения сети. Когда местная солнечная генерация превышает немедленное потребление, инвертор создает небольшой фазовый сдвиг, который передает энергию в сеть. Когда энергопотребление требует дополнительного увеличения, инвертор модулирует угол зажигания, чтобы получить дополнительную энергию из сети, не ухудшая качество электроэнергии для подключенных нагрузок на объекте.

Автономный инвертор не может выполнить синхронизацию фазы по внешней линии электропередачи. Его внутренний микропроцессор работает в режиме источника напряжения (VSM), генерируя на выходе чистую синусоидальную волну от непрерывного источника постоянного тока, подаваемого от аккумуляторной батареи или солнечной батареи. Если в схему автономного инвертора включен внешний генератор, инвертор должен использовать встроенное реле переключения переменного тока. При обнаружении поступающей мощности генератора автономный инвертор отключает свой внутренний преобразователь постоянного тока в переменный, позволяет линии генератора напрямую питать нагрузки и перенаправляет часть поступающей мощности генератора во внутренний модуль зарядного устройства аккумулятора. В стандартной установке автономного инвертора нет одновременного смешивания солнечной энергии и электроэнергии из сети; система работает по принципу «или-или».

В сложных условиях Западной Европы и суровых промышленных регионов для обеспечения стабильности системы требуется надежное оборудование, созданное в соответствии со строгими экологическими стандартами. Такие устройства, как гибридный инвертор европейского стандарта IP54 с улучшенной защитой, обеспечивают надежные условия эксплуатации вне помещений, а также точное программное обеспечение цифровой фазовой синхронизации, гарантирующее работу с нулевым мерцанием в нестабильных условиях сети.

Топологии зарядки аккумуляторов и коэффициенты эффективности MPPT

Гибридные солнечные инверторы обычно используют высоковольтные интерфейсы шины аккумуляторов постоянного тока для максимизации эффективности системы, в то время как автономные инверторы обычно используют низковольтные контуры зарядки постоянного тока со встроенными контроллерами заряда MPPT.

Интерфейс батареи представляет собой ключевое инженерное отличие в проектировании системы. Современные гибридные архитектуры часто работают на шинах аккумуляторных батарей высокого напряжения (ВН) в диапазоне от 150 В до 600 В постоянного тока. Поддерживая высокое напряжение шины постоянного тока, которое точно соответствует диапазону рабочего напряжения солнечной батареи (от 200 В до 500 В постоянного тока), внутренний каскад преобразования мощности позволяет избежать высоких коэффициентов повышения напряжения. Такая конструкция сводит к минимуму силу тока, существенно снижая резистивные потери в меди во внутренних трассах и кабельных трассах. В результате европейские показатели эффективности высоковольтных гибридных инверторов обычно достигают значений от 97,5% до 98,2% в пиковых рабочих кривых.

И наоборот, стандартный автономный инвертор обычно взаимодействует с низковольтными аккумуляторными батареями, работающими при номинальном постоянном напряжении 12 В, 24 В или 48 В. Для обработки профилей нагрузки мощностью в несколько киловатт на шине аккумулятора 48 В требуется высокая пропускная способность тока. Например, для обеспечения непрерывной нагрузки переменного тока мощностью 5 кВт требуется более 110 ампер постоянного тока от аккумуляторной батареи. Встроенный контроллер отслеживания точки максимальной мощности (MPPT) в автономном инверторе должен понижать высокое напряжение фотоэлектрической батареи (например, 150 В постоянного тока), чтобы оно соответствовало параметру зарядки аккумулятора 48 В. В то время как современные схемы MPPT с понижающим преобразователем достигают эффективности преобразования выше 98%, общий КПД низковольтных автономных инверторных систем снижается из-за рассеивания тепла через сильноточные аккумуляторные кабели и низкочастотные изолирующие трансформаторы.

Для обеспечения высокой надежности промышленных установок универсальные варианты автономных инверторов, такие как высокопроизводительная гибридная автономная инверторная платформа NKH, включают в себя высокопроизводительные контроллеры MPPT, предназначенные для обработки повышенного напряжения солнечных батарей, обеспечивая при этом тепловую защиту в условиях непрерывной работы с полной нагрузкой.

Стратегия технического обслуживания и советы по термической оптимизации. В сильноточных и низковольтных инверторных установках с автономным питанием тепловая нагрузка на внутренние МОП-транзисторы и клеммы подключения постоянного тока представляет собой основную причину деградации оборудования с течением времени. Инженеры по техническому обслуживанию систем должны ежегодно проводить инфракрасное тепловое сканирование всех клемм постоянного тока для обнаружения соединений с высоким сопротивлением. Убедитесь, что длины кабелей батареи точно подобраны, чтобы предотвратить дисбаланс напряжения между параллельными цепями, и ежемесячно очищайте фильтрующие элементы вентилятора, чтобы поддерживать оптимальный поток воздуха для принудительного воздушного охлаждения через внутренние радиаторы.

Импульсная мощность автономного инвертора и управление индуктивной нагрузкой

Аппаратное обеспечение автономных инверторов спроектировано с использованием мощных низкочастотных трансформаторов, способных выдерживать сильные индуктивные пусковые скачки двигателя, тогда как бестрансформаторные гибридные инверторы основаны на электронных схемах ограничения тока, которые требуют точного планирования нагрузочной способности.

Индуктивные нагрузки, такие как водяные насосы, компрессоры кондиционеров, бетоносмесители и тяжелые электроинструменты, демонстрируют мгновенные пусковые пусковые токи, которые в три-шесть раз превышают рабочую силу в установившемся режиме. Автономный инвертор, установленный в изолированной среде, должен поглощать эти огромные всплески энергии, не снижая выходное напряжение системы и не вызывая защитных отключений из-за неисправности. Низкочастотные автономные инверторы включают в себя большие медные тороидальные трансформаторы, которые накапливают магнитный поток, обеспечивая тепловую и электромагнитную инерцию, способную поддерживать импульсную мощность от 200% до 300% в течение 5-10 секунд.

Напротив, в стандартных бытовых и коммерческих гибридных инверторах используются высокочастотные схемы переключения без мощных медных трансформаторов, чтобы максимизировать эффективность преобразования и уменьшить занимаемую площадь оборудования. Хотя гибридные инверторы обладают кратковременным запасом по скачкам напряжения (обычно от 110% до 150% в течение до 10 секунд), они зависят от активных кремниевых защитных контуров, которые переходят в режим неисправности при нарушении пределов максимального тока. В гибридных конструкциях сильные индуктивные скачки обычно компенсируются за счет мгновенной реактивной мощности из подключенной энергосистемы. Однако если сеть выходит из строя и гибридный инвертор работает в изолированном резервном режиме, большие индуктивные пусковые нагрузки могут вызвать провалы напряжения или отключения из-за перегрузки, если мощность инвертора меньше номинальной мощности подключенного двигателя.

Понимание этой динамики скачков напряжения необходимо для проектирования автономных инверторных солнечных батарей, поддерживающих промышленное перерабатывающее оборудование или удаленные сельскохозяйственные насосные станции, где поддержка энергосистемы полностью отсутствует.

Система управления энергопотреблением (EMS) и логика определения приоритетов нагрузки

Гибридные инверторы оснащены программируемым программным обеспечением системы управления энергопотреблением (EMS), предназначенным для арбитража времени использования энергии и контроля нулевого экспорта, тогда как логика управления автономным инвертором ориентирована в первую очередь на глубину разряда батареи и сигнализацию автоматического запуска генератора.

Операционный интеллект, встроенный в инверторный микропроцессор, определяет, как мощность передается от солнечных панелей, батарей и вспомогательных источников к активным нагрузкам объекта. Гибридный инвертор работает как интеллектуальный энергетический маршрутизатор, управляемый усовершенствованной прошивкой EMS. Менеджеры объекта могут запрограммировать инвертор для работы в различных рабочих профилях:

1. Снижение пиковой нагрузки по времени использования (TOU): Гибридный инвертор разряжает аккумулятор для питания нагрузки на объекте в дорогие часы пиковой нагрузки и заряжает аккумуляторы, используя недорогую внепиковую электроэнергию из сети или солнечную энергию.

2. Оптимизация собственного потребления: солнечная генерация направляется сначала на нагрузку на объекте, затем на зарядку аккумуляторов и, в-третьих, на экспорт электроэнергии, сводя к минимуму закупки энергии у поставщиков коммунальных услуг.

3. Режим сети с нулевым экспортом: в регионах, где операторы сети запрещают подачу солнечной энергии, гибридный инвертор динамически регулирует мощность солнечной панели в соответствии с требованиями местной нагрузки в режиме реального времени.

Автономный инвертор использует более прямую структуру контура управления, ориентированную на непрерывное сохранение нагрузки и защиту накопления энергии. Его логика управления энергопотреблением зависит от состояния заряда аккумулятора (SOC) или заданных уровней напряжения. Когда SOC батареи падает ниже заранее запрограммированных пороговых пределов (например, 20% SOC), автономный инвертор замыкает набор сухих контактов реле, чтобы запустить вспомогательный дизельный или газовый генератор. Затем автономный инвертор передает нагрузку на генератор, одновременно задействуя его внутреннее зарядное устройство для пополнения аккумулятора. Как только батарея достигает заданного значения заряда абсорбции (например, 95% SOC), реле размыкается и выключает генератор, возвращая объект к тихому питанию от батареи с нулевым уровнем выбросов.

Вопросы установки системы и стоимости оборудования

Гибридные инверторные установки влекут за собой более высокие первоначальные затраты на единицу инвертора, но требуют меньших батарейных блоков из-за поддержки сети, в то время как проекты автономных инверторов требуют большей емкости аккумулятора и более высоких общих капиталовложений в баланс предприятия для обеспечения непрерывного электропитания.

Оценка общей стоимости владения (TCO) между гибридными и автономными инверторными установками требует анализа как первоначальных затрат на оборудование (CAPEX), так и долгосрочного эксплуатационного обслуживания (OPEX). Гибридный солнечный инвертор обычно стоит на 20–40 % дороже, чем эквивалентный автономный инвертор мощностью в киловатт, из-за сложных схем синхронизации с сетью, устройств защиты от изолирования и сертифицированного распределительного устройства безопасности энергосистемы. Однако, поскольку гибридная система остается подключенной к электросети, владельцам объектов не нужно рассчитывать аккумуляторную батарею на несколько дней подряд в пасмурную погоду (дни автономности). Размер аккумуляторной батареи может быть выбран строго с учетом продолжительности аварийного резервного питания или снижения пиковой нагрузки, что значительно снижает капитальные затраты на батарею.

И наоборот, автономная инверторная установка требует значительно большей емкости аккумулятора для обеспечения бесперебойной надежности в течение длительных периодов отсутствия солнечной генерации. Аккумуляторная система хранения энергии (BESS) должна быть спроектирована так, чтобы выдерживать нагрузки на объекте в условиях наихудших погодных условий. Кроме того, для автономных инверторных систем требуются специальные компоненты баланса установки (BOP), включая распределительное устройство резервного генератора, кабели для аккумуляторов постоянного тока большого сечения, внешние разъединители с предохранителями и специальные подпанели распределения нагрузки переменного тока. Если принять во внимание полную систему хранения энергии, общая стоимость проекта автономной инверторной инфраструктуры часто превышает стоимость подключенной к сети гибридной установки сопоставимой мощности.

Соответствие региональным сетям и сертификаты европейских стандартов

Гибридные инверторы должны соответствовать строгим национальным стандартам подключения к сети, таким как EN50549, VDE-AR-N 4105 и IEEE 1547, тогда как автономные инверторы освобождаются от требований соответствия требованиям сети, но должны соответствовать местным нормам электробезопасности вне сети.

Сетевые и гибридные инверторы работают параллельно с общественной электроэнергетической инфраструктурой. Следовательно, электроэнергетические компании строго требуют, чтобы гибридное оборудование проходило строгие сертификационные испытания, чтобы предотвратить нестабильность сети или опасности для работников линии. На европейских рынках гибридные устройства должны иметь сертифицированную защиту от изолирования (обнаружение потери сети), которая отключает инвертор от сети в течение 100 миллисекунд в случае падения напряжения в сети. Кроме того, гибридные инверторы должны поддерживать регулирование частоты сети, регулировку коэффициента мощности (компенсацию реактивной мощности) и протоколы прохождения высокого напряжения (HVRT).

Поскольку автономный инвертор физически изолирован от распределительных линий электросети, он не подает электроэнергию в общественные сети и не подпадает под действие правил соответствия нормам коммунальных сетей. Тем не менее, оборудование автономных инверторов по-прежнему должно соответствовать строгим стандартам промышленной безопасности, включая маркировку CE, стандарты Директивы по низкому напряжению (LVD), испытания на электромагнитную совместимость (ЭМС) и национальные правила электромонтажа, регулирующие заземление и защиту от утечки на землю. В промышленных и сельскохозяйственных установках на открытом воздухе использование корпусов со степенью защиты IP54 или IP65 гарантирует, что внутренняя силовая электроника остается полностью защищенной от проникновения пыли и влаги, обеспечивая многолетнюю надежность работы в агрессивных окружающих средах.

Критерии выбора гибридных и автономных солнечных систем

Выбор правильной архитектуры инвертора зависит от доступности коммунальной сети, стабильности местной сети, общего капитального бюджета проекта и эксплуатационной критичности подключенных нагрузок на объекте.

Чтобы помочь проектировщикам систем, инженерам-проектировщикам и коммерческим покупателям выбрать оптимальную архитектуру системы солнечного инвертора, процесс принятия решения может быть структурирован вокруг ключевых параметров поля:

1. Оцените доступность сети: если на месте доступна надежная общественная энергосистема, гибридный солнечный инвертор является основным выбором из-за его способности снизить затраты на электроэнергию в сети, обеспечивая при этом возможность немедленного аварийного резервного копирования.

2. Анализ надежности электроснабжения объекта. В регионах с нестабильным и некачественным электроснабжением, подверженным частым колебаниям напряжения и отключениям электроэнергии, гибридный инвертор, оснащенный широким диапазоном входного напряжения переменного тока и быстрым переключением резерва, действует как онлайн-система ИБП. Если электроснабжение полностью отсутствует (например, в отдаленных шахтерских лагерях, на островах или изолированных сельскохозяйственных объектах), обязательным базовым выбором является автономный сетевой инвертор с высоким уровнем перенапряжения.

3. Количественное определение типов нагрузки и требований к скачкам напряжения. Для предприятий, эксплуатирующих тяжелое индуктивное трехфазное оборудование или мощные мотопомпы, могут потребоваться конфигурации автономных инверторов на базе трансформатора, способные выдерживать тяжелые пиковые пусковые нагрузки.

4. Пересмотрите местные правила в области энергетики. Если местные правила в сфере коммунальных услуг предлагают привлекательные льготные тарифы или динамические структуры ценообразования в зависимости от времени использования, гибридный солнечный инвертор открывает дополнительные потоки доходов за счет продажи энергии из сети и автоматической оптимизации тарифов.

Заключение и инженерное резюме

Как гибридные, так и автономные инверторные архитектуры играют жизненно важную роль в современных солнечных фотоэлектрических установках и установках хранения энергии. Выбор между этими двумя технологиями преобразования сводится к доступу к сети объекта, целевым показателям автономности системы и физическим характеристикам подключенных нагрузок. Гибридные инверторы представляют собой идеальное решение для подключенных к сети жилых, коммерческих и промышленных объектов, стремящихся увеличить собственное потребление, оптимизировать тарифы на электроэнергию и обеспечить бесперебойную бесперебойность электроснабжения во время перебоев в электроснабжении. Автономные инверторные системы остаются золотым стандартом для независимых, изолированных проектов электрификации, где независимость от коммунальных сетей, высокая устойчивость к скачкам напряжения и надежная энергетическая автономность имеют первостепенное значение.

Тщательно оценивая профили напряжения, показатели эффективности MPPT, характеристики устойчивости к перенапряжениям и долгосрочные эксплуатационные затраты, системные инженеры могут проектировать надежную инфраструктуру солнечной энергии, точно адаптированную к потребностям объекта.
