Выбор идеального автономного инвертора имеет решающее значение для создания высокостабильной, самоподдерживающейся фотоэлектрической энергетической сети. Высокопроизводительный автономный инвертор должен обеспечивать чистое, чистое синусоидальное электричество переменного тока, иметь надежную способность выдерживать скачки напряжения для запуска тяжелых индуктивных нагрузок, интегрировать интеллектуальное управление зарядкой аккумулятора и работать с высокой эффективностью преобразования. Выбирая оборудование премиум-класса с низкочастотными тороидальными трансформаторами или высокочастотными цифровыми переключающими схемами, коммерческие и промышленные операторы могут гарантировать бесперебойную подачу электроэнергии в самых требовательных автономных средах.
Оглавление
Что такое автономный инвертор и как он определяет современные солнечные энергетические системы?
Важные технические параметры высокопроизводительных автономных инверторов
Низкочастотные и высокочастотные автономные инверторы: техническое сравнение
Ключевые сценарии применения и нагрузочная способность промышленных автономных инверторов
Что такое автономный инвертор и как он определяет современные солнечные энергетические системы?
Автономный инвертор — это автономное силовое электронное устройство, предназначенное для преобразования постоянного тока, хранящегося в аккумуляторных батареях, в высококачественный переменный ток для нагрузок, полностью изолированных от городской электросети. В отличие от сетевых систем, которые синхронизируют свою выходную волну с активной энергосетью, автономный инвертор должен самостоятельно устанавливать собственное опорное напряжение и частоту, выступая в качестве единственного источника формирования сети для местной распределительной сети.

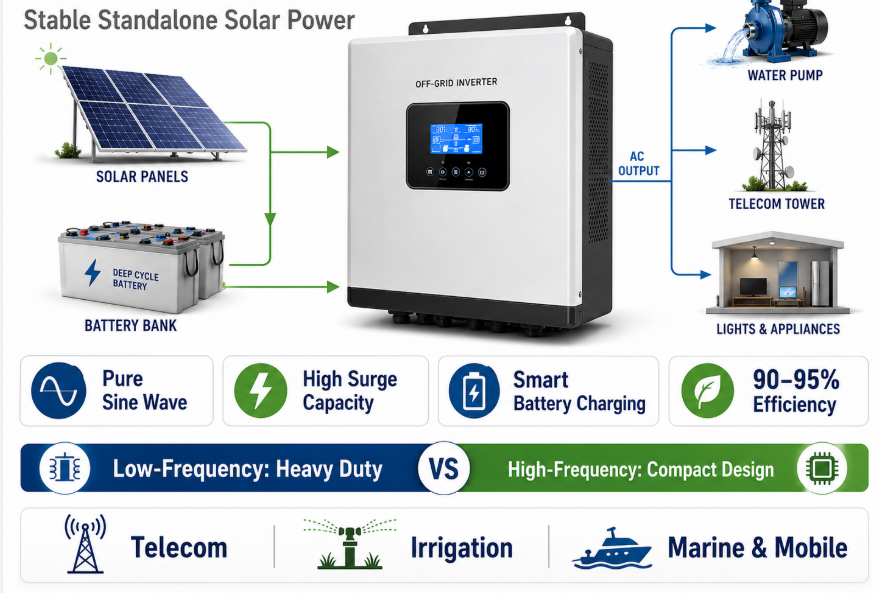

Чтобы полностью понять роль автономного инвертора, необходимо изучить более широкую архитектуру децентрализованных энергосистем. В автономной фотоэлектрической установке солнечные панели улавливают солнечное излучение и преобразуют его в электричество постоянного тока, которое затем регулируется контроллером заряда для питания аккумуляторной батареи. Поскольку стандартная коммерческая техника, сельскохозяйственные водяные насосы, телекоммуникационное оборудование и бытовая техника работают на переменном токе, они не могут напрямую использовать энергию аккумулятора. Автономный инвертор устраняет этот критический пробел, гарантируя, что накопленная химическая энергия в батареях преобразуется в строго регулируемую, чистую электроэнергию, которая имитирует или превосходит качество электроэнергии коммунального класса.
Внутренняя архитектура современного автономного инвертора состоит из множества сложных узлов. К ним относятся каскады входной фильтрации для сглаживания пульсаций постоянного напряжения, высокоскоростные микропроцессорные блоки управления (MCU), которые выполняют усовершенствованные алгоритмы широтно-импульсной модуляции (ШИМ), и каскады изоляции выходов, которые предотвращают повреждение чувствительных внутренних компонентов гармонической обратной связью. Управляя динамическим потоком энергии как от солнечной батареи, так и от системы хранения энергии, автономный инвертор служит операционным мозгом всего объекта, отслеживая состояние заряда батареи, управляя условиями перегрузки и выполняя защитные отключения при возникновении электрических неисправностей.
С инженерной точки зрения современные автономные инверторные топологии предназначены для работы с экстремальными колебаниями как спроса, так и предложения. В отличие от систем, подключенных к сети, которые работают в условиях относительно стабильной нагрузки, автономные установки должны справляться с внезапными скачками тока при запуске тяжелой техники, а также с длительными периодами низкого уровня солнечной энергии. Таким образом, философия проектирования этих устройств в значительной степени сосредоточена на управлении температурным режимом, времени переходного реагирования и резервировании на уровне компонентов. Это гарантирует, что даже при работе на абсолютных пределах своих расчетных возможностей системы сохраняют стабильную, чистую форму выходного сигнала без возникновения термического разгона или провалов напряжения.
Структура компонентов автономной инверторной системы
Сборка | Первичный материал/технология | Техническая функция |
Входной каскад постоянного тока | Электролитические конденсаторы и шины с низким ESR | Фильтрует высокочастотные пульсации тока от аккумуляторных батарей. |
Управляющий микроконтроллер | 32-битный процессор цифровых сигналов (DSP) | Вычисляет циклы ШИМ, управляет схемами защиты и контролирует телеметрию системы. |
Инверсионный мост мощности | Биполярные транзисторы с изолированным затвором (IGBT) или MOSFET. | Выполняет высокоскоростное переключение для преобразования входного постоянного тока в необработанный сигнал переменного тока. |
Магнитная изоляция | Тороидальный или ферритовый трансформатор с медной обмоткой | Повышающее преобразование напряжения и гальваническая развязка между цепями постоянного и переменного тока. |
Выходной фильтр переменного тока | Сеть фильтров нижних частот LC (индукторы и конденсаторы) | Фильтрует высокочастотный шум переключения для получения чистой синусоидальной волны. |
Основные преимущества архитектуры автономных солнечных инверторов
Полная энергетическая независимость: операторы полностью защищены от сбоев в электросетях, веерных отключений электроэнергии и роста тарифов на электроэнергию, что делает эти системы очень подходящими для критически важных удаленных операций.
Масштабируемость модульной системы. Современные промышленные конструкции допускают параллельную работу, что означает, что несколько блоков могут быть соединены между собой для увеличения выходной мощности по мере роста требований на объекте.
Гальваническая шумоизоляция. Благодаря развязке местной распределительной сети переменного тока от коммунальной сети чувствительное лабораторное, медицинское или телекоммуникационное оборудование полностью защищено от скачков напряжения и гармонических шумов.
Важные технические параметры высокопроизводительных автономных инверторов
Производительность, долговечность и совместимость нагрузки автономного инвертора определяются точным набором электрических характеристик, в первую очередь его номинальной выходной мощностью, импульсной мощностью, общими гармоническими искажениями, эффективностью преобразования и потреблением тока покоя. Оценка этих параметров при максимальных тепловых нагрузках позволяет системным интеграторам выбирать оборудование, которое поддерживает высокое качество электроэнергии без преждевременной деградации компонентов.
При выборе автономного инвертора профессионального уровня базовым показателем является постоянная выходная мощность. Однако постоянная власть рассказывает лишь часть истории. Номинальная импульсная или пиковая мощность, определяемая как максимальная мощность, которую инвертор может поддерживать в течение коротких периодов времени (обычно от 3 до 10 секунд), очень важна. Многие промышленные машины, насосы с электроприводом и холодильные компрессоры во время запуска потребляют в три-четыре раза больше своего рабочего тока. Если автономный инвертор не имеет достаточной мощности при переходных импульсах, его защита от перегрузки по току сработает сразу же после зажигания двигателя, что сделает систему неспособной управлять важным оборудованием.
Еще одним важным инженерным показателем является общее гармоническое искажение (THD) выходной волны переменного тока. Стандартные коммунальные сети обычно поставляют электроэнергию с коэффициентом нелинейных искажений ниже 3%. Высококачественные усовершенствованные автономные инверторные решения используют усовершенствованные двухконтурные контуры управления и высокоскоростную DSP-обработку, чтобы поддерживать выходной THD ниже 3% при чисто резистивных нагрузках и ниже 5% при сильно нелинейных индуктивных или емкостных нагрузках. Такой уровень чистоты питания предотвращает перегрев асинхронных двигателей, устраняет мерцание экранов контрольной аппаратуры и обеспечивает надежную работу цифровых микропроцессоров.
Более того, эффективность системы должна оцениваться по всей кривой нагрузки, а не полагаться исключительно на пиковую эффективность, указанную в лабораторных условиях. Автономный инвертор редко работает со 100% нагрузкой; вместо этого его типичная рабочая точка колеблется от 20% до 70% номинальной мощности. Инверторы премиум-класса оптимизированы для поддержания плоской кривой эффективности, обеспечивая КПД более 90 % даже при частичных нагрузках. В то же время потребление энергии в режиме ожидания (также известное как потери в режиме ожидания или ток покоя) должно быть сведено к абсолютному минимуму. В автономных системах, которые остаются активными 24 часа в сутки, 7 дней в неделю, инвертор с высокими потерями в режиме ожидания может истощить значительный процент ежедневной солнечной энергии, просто оставаясь включенным в ночное время.
Стандартные характеристики коммерческих автономных инверторов
Технические параметры | Оптимальный диапазон для приложений B2B | Инженерное воздействие |
Выходной сигнал переменного тока | Чистая синусоида (THD < 3%) | Предотвращает перегрев двигателей; обеспечивает плавную работу цифрового управления |
Непрерывная эффективность | от 90% до 95% | Непосредственно влияет на требования к размерам солнечной батареи и аккумуляторной батареи. |
Возможность скачка напряжения | 300 % номинальной мощности в течение 5–10 секунд. | Обеспечивает безопасный запуск индуктивных нагрузок с высоким крутящим моментом, таких как насосы и компрессоры. |
Энергопотребление в режиме ожидания | < 1,5% номинальной мощности | Обеспечивает максимальную экономию заряда батареи в периоды нулевой нагрузки или ночного режима ожидания. |
Время переключения (режим ИБП) | От 4 миллисекунд до 10 миллисекунд | Предотвращает перезагрузку компьютера и выход из строя ПЛК во время передачи исходного кода. |
Критические функции защиты системы
Интеллектуальная защита от перегрузки по току: блок управления динамически ограничивает выходной ток при обнаружении коротких замыканий или чрезмерных нагрузок, предотвращая повреждение внутренних переключателей питания.
Динамическое термическое регулирование: вентиляторы охлаждения с регулируемой скоростью регулируют свою частоту вращения в зависимости от температуры внутреннего радиатора в сочетании с автоматическим снижением мощности, если температура окружающей среды превышает безопасные пороговые значения.
Отключение батареи низкого напряжения (LVD): защищает подключенный блок батарей от катастрофической чрезмерной разрядки, полностью отключая инвертор, когда напряжение батареи падает ниже предварительно настроенного предела.
Низкочастотные и высокочастотные автономные инверторы: техническое сравнение
Основное структурное различие в разработке автономных инверторов заключается между низкочастотными топологиями, в которых используются надежные, тяжелые тороидальные трансформаторы с железным сердечником, и высокочастотными топологиями, в которых используются компактные полупроводниковые электронные переключающие схемы и небольшие компоненты с ферритовыми сердечниками. В то время как высокочастотные инверторы отличаются легкостью и экономичностью, низкочастотные варианты обеспечивают непревзойденную долговечность, исключительные возможности пикового напряжения и высокую устойчивость к скачкам напряжения.
Чтобы провести тщательное техническое сравнение, необходимо посмотреть, как эти две конструкции справляются с электрическими нагрузками. Низкочастотные инверторы работают, сначала переключая низковольтный вход постоянного тока на высокую частоту, повышая ее через большой и тяжелый медный трансформатор, который работает на частоте сети электросети (50 Гц или 60 Гц). Этот массивный трансформатор действует как электромагнитный буфер. Благодаря физической массе железного сердечника и медных обмоток он может поглощать значительную индуктивную отдачу и переходные перенапряжения без повреждений. Это делает мощные низкочастотные солнечные инверторы очень надежными для тяжелых промышленных условий, сельскохозяйственных установок и удаленных объектов, не подключенных к сети, где массовые запуски двигателей являются обычным явлением.
Напротив, высокочастотные инверторы используют многоступенчатый твердотельный процесс для повышения напряжения перед использованием высокоскоростных МОП-транзисторов или IGBT для формирования выходного сигнала переменного тока. Эта конструкция полностью исключает использование тяжелого трансформатора с железным сердечником, заменяя его небольшими ферритовыми трансформаторами, которые работают на частотах, часто превышающих 20 кГц. В результате получается устройство, которое значительно легче, меньше и его легче крепить на стену. Однако, поскольку высокочастотным системам не хватает большого электромагнитного буфера низкочастотного трансформатора, они более восприимчивы к выходу из строя компонентов при воздействии массивных индуктивных всплесков, быстрых колебаний сети или высокореактивных нагрузок.
Более того, характеристики рассеивания тепла у этих двух стилей существенно различаются. Высокочастотные инверторы в значительной степени полагаются на непрерывный поток большого объема воздуха через плотные радиаторы для охлаждения своих хрупких силовых транзисторов. Низкочастотные инверторы, хотя и требуют наличия вентиляторов охлаждения при больших нагрузках, обладают гораздо большей тепловой массой. Эта тепловая масса позволяет им выдерживать кратковременные экстремальные перегрузки без мгновенного достижения критической температуры кремния. Следовательно, для критически важной коммерческой инфраструктуры, где простои обходятся дорого, промышленный сектор в подавляющем большинстве отдает предпочтение архитектурам низкочастотных тороидальных трансформаторов.
Топографическое сравнение: низкочастотный и высокочастотный режимы
Сравнительная характеристика | Низкочастотный (тороидальный трансформатор) | Высокочастотные (твердотельные/ферритовые) |
Множитель всплеска | 3-кратная номинальная мощность на срок до 10 секунд | Обычно номинальная мощность увеличивается в 1,5–2 раза в течение менее 1 секунды. |
Физический вес | Высокий (тяжелый железный сердечник и толстые медные обмотки) | Низкий (в основном кремниевые переключатели, печатные платы и небольшие ферритовые сердечники) |
Гармоническая устойчивость | Выдающийся; естественным образом фильтрует высокочастотный шум | Умеренный; требует сложной активной электронной фильтрации |
Потери в режиме ожидания на холостом ходу | Выше (из-за токов намагничивания железного сердечника) | Чрезвычайно низкий (минимальные статические потери на переключение) |
Долгосрочное долголетие | Самый длительный срок эксплуатации; легко ремонтируемый | Умеренная продолжительность жизни; карты с высокой интеграцией |
Принцип работы тороидальных трансформаторов в солнечных инверторах . В отличие от традиционных трансформаторов EI с квадратным сердечником, тороидальный трансформатор имеет сердечник в форме пончика, изготовленный из зернистой кремниевой стали с высокой проницаемостью, плотно обернутый непрерывной медной проволокой. Когда схема управления инвертора переключает постоянное напряжение на переменные импульсы, эта тороидальная геометрия сводит к минимуму утечку магнитного потока, что приводит к значительному повышению эффективности, снижению акустического шума и увеличению емкости индуктивного хранения энергии. Эта концентрированная магнитная масса позволяет системе легко преодолевать события короткого замыкания и скачки напряжения при запуске, которые мгновенно разрушают высокочастотные полупроводниковые переключатели.
Ключевые сценарии применения и нагрузочная способность промышленных автономных инверторов
Промышленные и коммерческие автономные операции требуют инверторов, способных обрабатывать сложные высокореактивные электрические нагрузки без ухудшения выходной мощности или дрейфа частоты. Независимо от того, используются ли автономные инверторы на глубоководных горнодобывающих судах, удаленных телекоммуникационных башнях или сельскохозяйственных ирригационных сетях, они должны быть тщательно согласованы с точными профилями нагрузки подключенного оборудования, чтобы гарантировать непрерывность работы.
При выборе автономной системы нагрузки подразделяются на три основных типа: резистивная, емкостная и индуктивная. Резистивные нагрузки, такие как электрические обогреватели и лампы накаливания, являются простыми, поскольку их пусковой ток равен рабочему току. Емкостные нагрузки, такие как современные драйверы светодиодов и импульсные источники питания, установленные в серверных стойках, могут создавать высокие пусковые токи при зарядке входных конденсаторов. Индуктивные нагрузки, к которым относятся любые устройства, использующие электромагнитную катушку для создания движения (например, электродвигатели, воздушные компрессоры, насосы и вентиляторы), представляют собой наиболее серьезную проблему для автономного инвертора.
Например, сельскохозяйственный водяной насос мощностью 2,2 кВт может требовать мощности до 8,8 кВт в течение нескольких секунд во время запуска из-за инерции столба воды и ротора двигателя. Чтобы предотвратить срабатывание защитных схем инвертора, проектировщики систем должны использовать автономные инверторные системы промышленного класса , обеспечивающие проверенную мощность пиковой мощности. Выбор инвертора с тороидальным низкочастотным трансформатором гарантирует, что система сможет подавать эту огромную реактивную мощность без падения выходного напряжения, которое в противном случае привело бы к выходу из строя вспомогательных реле управления или компьютеров в той же цепи.
Кроме того, автономные системы, развернутые в суровых условиях окружающей среды, должны быть снижены с учетом высоких температур и большой высоты. По мере повышения температуры окружающей среды способность рассеивания тепла радиаторами инвертора уменьшается, что требует от управляющего программного обеспечения уменьшения максимально допустимого непрерывного тока. Аналогичным образом, на больших высотах более разреженный воздух обеспечивает менее эффективное охлаждение и пониженную диэлектрическую прочность, что требует тщательного управления температурным режимом и специальной физической конструкции установки для обеспечения безопасной эксплуатации.
Профиль нагрузки и матрица размеров
Класс нагрузки | Примеры | Начальная токовая характеристика | Рекомендуемый тип инвертора | Размер требуемой маржи |
Резистивный | Обогреватели, нагревательные элементы, лампы накаливания | Устойчивое состояние; нет пускового тока | Высокочастотный или низкочастотный | Добавьте 15% запаса прочности к общей мощности. |
Емкостный | Массивы светодиодных драйверов, компьютерные серверы, лабораторное оборудование | Чрезвычайно высокий начальный всплеск (длительностью в микросекунды) | Низкочастотный или высокочастотный с активной коррекцией коэффициента мощности | Добавьте 30% запас прочности; отдать приоритет активной коррекции коэффициента мощности |
Индуктивный | Глубинные насосы, холодильные компрессоры, промышленные миксеры | Огромный пусковой ток (в 3–5 раз больше рабочего тока в течение нескольких секунд) | Исключительно низкочастотный (тороидальный) | Подберите длительную номинальную мощность инвертора, как минимум в 2,5 раза превышающую мощность, указанную на паспортной табличке двигателя. |
Ключевые области применения промышленных автономных энергосистем
Удаленная телекоммуникационная инфраструктура: развязанные микроволновые ретрансляционные станции и вышки сотовой связи требуют высоконадежной, малошумящей чистой синусоидальной энергии для круглосуточной работы чувствительного приемопередатчика и систем охлаждения.
Сельскохозяйственное орошение и животноводство: водяные насосы, работающие на солнечной энергии, должны надежно запускаться несколько раз в день, что требует высокого крутящего момента и превосходной импульсной мощности от силовой электроники.
Морские и мобильные командные подразделения. Транспортным средствам аварийного реагирования и исследовательским судам требуются надежные, виброустойчивые энергосистемы, способные управлять сложными смешанными электрическими нагрузками в изменяющихся условиях окружающей среды.
Краткое содержание
Проектирование и внедрение сверхнадежной автономной солнечной системы во многом зависит от выбора правильного оборудования для преобразования энергии. Высокопроизводительные автономные инверторы служат жизненно важным связующим звеном между хранилищем сырой энергии и чувствительным электрическим оборудованием, которое питает предприятия, фермы и инфраструктуру по всему миру. Отдавая приоритет топологиям тороидальных низкочастотных трансформаторов для тяжелых условий эксплуатации, обеспечивая низкий уровень общих гармонических искажений и выбирая устройства, оснащенные современными протоколами связи и устойчивыми к скачкам напряжения, покупатели B2B могут уверенно создавать автономные сети, которые будут обеспечивать стабильное, чистое и надежное электроснабжение на десятилетия вперед.
