Фундаментальное различие между автономным инвертором и гибридным инвертором заключается в подключении к коммунальной сети и управлении энергией. Автономный инвертор работает полностью независимо от местной электросети, преобразуя постоянный ток (DC) от аккумуляторных батарей в переменный ток (AC) для местных нагрузок. И наоборот, гибридный инвертор объединяет функции традиционного солнечного инвертора, зарядного устройства аккумулятора и системы обхода сети, позволяя двунаправленному потоку энергии одновременно управлять входами от солнечных батарей, аккумуляторных батарей и коммунальной сети.
Краткий обзор
Раздел | Краткое содержание |
Что такое автономный солнечный инвертор? | Углубленный анализ автономных инверторов, принципов их работы, физических компонентов оборудования и основных промышленных применений в отдаленных районах. |
Что такое гибридный инвертор? | Исследование гибридных инверторов с упором на их двунаправленные возможности взаимодействия с сетью, динамическую маршрутизацию мощности и управление несколькими источниками. |
Автономный инвертор против гибридного инвертора: ключевые различия | Подробная сравнительная разбивка с анализом структурных различий, топологий оборудования, логики маршрутизации питания, коэффициентов эффективности и капитальных затрат на установку. |
Автономный или гибридный инвертор: какой из них лучше для вашего солнечного проекта? | Матрица принятия инженерных решений, призванная помочь менеджерам проектов выбрать оптимальную систему с учетом надежности сети, профилей нагрузки и географических требований. |

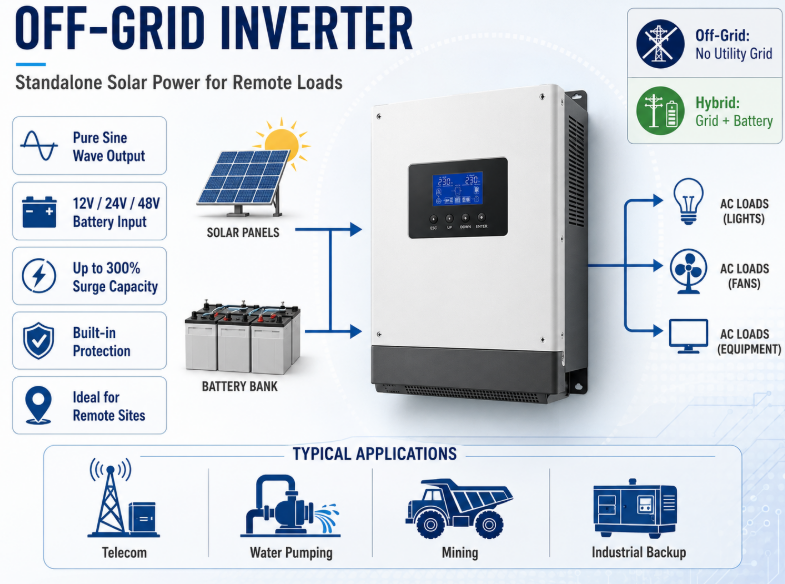

Что такое автономный солнечный инвертор?
Автономный солнечный инвертор — это специальное силовое электронное устройство, предназначенное для преобразования постоянного тока ( $DC$ ), хранящегося в аккумуляторных блоках, в регулируемый переменный ток для автономных электрических нагрузок, работающий полностью изолированно от электросети.
Понимание топологий инверсии автономного электропитания
Чтобы понять функциональность автономного инвертора , необходимо взглянуть на структурную архитектуру изолированных энергосистем. В отличие от систем, взаимодействующих с сетью, автономный блок не синхронизирует свою выходную частоту или фазу с внешним сигналом сети. Вместо этого он действует как источник напряжения, используя внутренние кварцевые генераторы для генерации стабильной синусоидальной волны частотой 50 Гц или 60 Гц . Основная зависимость системы зависит от химической энергии, хранящейся в аккумуляторной батарее. Когда солнечное излучение низкое или отсутствует, инвертор потребляет низковольтную энергию постоянного тока и повышает ее до высокого напряжения переменного тока через внутренние полупроводниковые коммутационные схемы.
С инженерной точки зрения современная автономная инверсия в значительной степени опирается на топологии высокочастотных или низкочастотных трансформаторов. В высокочастотных автономных инверторах используются меньшие по размеру и легкие высокочастотные трансформаторы и промежуточные повышающие каскады постоянного тока для преобразования постоянного тока в переменный. Несмотря на высокую эффективность при номинальных нагрузках и компактность конструкции, они демонстрируют меньшую импульсную устойчивость. И наоборот, в низкочастотных автономных инверторах используются надежные медные трансформаторы с железным сердечником. Эти сверхмощные компоненты выдерживают огромные скачки индуктивной нагрузки, например, возникающие при запуске кондиционеров, водяных насосов и промышленных электродвигателей, что делает их предпочтительным выбором для тяжелых промышленных и высоконадежных коммерческих установок.
В автономных конфигурациях система должна балансировать генерацию, хранение и потребление в реальном времени. Поскольку нет энергосистемы, которая могла бы поглощать избыточную генерацию или поставлять дефицитную мощность, конструкция автономного инвертора должна быть очень надежной. Он должен взаимодействовать с внешними контроллерами заряда солнечной энергии (MPPT или PWM) и системами управления батареями (BMS), чтобы предотвратить чрезмерную разрядку аккумуляторной батареи и одновременно гарантировать, что критические нагрузки получают стабильный выходной сигнал чистой синусоидальной волны с низкими искажениями.
Основные компоненты и характеристики автономных инверторов
Чтобы обеспечить устойчивую работу в суровых изолированных условиях, в физической конструкции автономной системы должны использоваться компоненты, рассчитанные на тяжелые условия эксплуатации. В таблице ниже приведены критические характеристики и аппаратные компоненты, типичные для высококачественных промышленных автономных систем.
Компонент/параметр | Спецификация/Материал | Операционная цель |
Топология силовой ступени | Чистая синусоида, низкая частота (на основе трансформатора) | Обеспечивает высокую устойчивость к скачкам индуктивной нагрузки и защищает чувствительную электронику. |
Диапазон входного напряжения постоянного тока | 12 В постоянного тока / 24 В постоянного тока / 48 В постоянного тока (номинальное) | Стандартизирует интеграцию со свинцово-кислотными батареями глубокого цикла или батареями LiFePO4. |
Регулирование выходного напряжения | 110 В/120 В/220 В/230 В/240 В± 1% | Поддерживает стабильный уровень напряжения, несмотря на быстрые колебания нагрузки. |
Пиковая мощность | 300 % номинальной непрерывной мощности в течение 20 секунд. | Выдерживает пусковые токи электродвигателей и тяжелого индуктивного оборудования. |
Охлаждающий механизм | Интеллектуальные охлаждающие вентиляторы с регулируемой скоростью и радиаторами из экструдированного алюминия. | Регулирует внутреннюю температуру в зависимости от нагрузки, чтобы продлить срок службы компонентов. |
Защитные люксы | Перегрузка, короткое замыкание, перегрев, пониженное напряжение, повышенное напряжение | Предотвращает катастрофический выход из строя внутренних IGBT и внешних систем хранения данных. |
Основные промышленные применения автономных систем
1. Удаленная телекоммуникационная инфраструктура
Автономные телекоммуникационные башни, расположенные в отдаленных горных хребтах или изолированных долинах, полагаются на постоянное и бесперебойное электроснабжение. Высокоэффективные автономные системы преобразования энергии преобразуют энергию постоянного тока от аккумуляторных батарей, заряженных солнечной батареей, в подачу стандартной мощности переменного тока для сотовых трансиверов, микроволновых реле и датчиков мониторинга. Использование мощных низкочастотных трансформаторов предотвращает отключения системы, вызванные ударами молнии или переходными напряжениями.
2. Сельскохозяйственные ирригационные и водонасосные системы.
В крупномасштабных сельскохозяйственных проектах вдали от ближайшей городской линии электропередачи водяные насосы на солнечной энергии имеют решающее значение. В этих системах используются специальные автономные высоковольтные инверторы для обработки высоких пусковых токов трехфазных асинхронных двигателей переменного тока. Подключив инвертор напрямую к технологии частотно-регулируемого привода (VFD), фермеры могут максимизировать забор воды в часы пик солнечного света, не требуя электросети.
3. Удаленные промышленные и горнодобывающие объекты.
Исследовательские лагеря, станции метеорологического мониторинга и горнодобывающие аванпосты работают в самых сложных условиях на Земле. Эти объекты требуют чрезвычайно надежных энергетических решений. Низкочастотные автономные инверторы промышленного класса, такие как низкочастотный солнечный инвертор , обеспечивают механическую и электрическую устойчивость, необходимую для работы тяжелых электроинструментов, вентиляторов и научных приборов под постоянной нагрузкой, полностью независимо от местных коммунальных сетей.
Что такое гибридный инвертор?
Гибридный инвертор, также называемый многорежимным или интерактивным с сетью инвертором, представляет собой усовершенствованный блок преобразования энергии, способный одновременно управлять подачей энергии от фотоэлектрических (PV) солнечных панелей, аккумуляторных батарей и коммунальной сети.
Двунаправленная механика гибридных энергетических систем
Суть работы гибридного инвертора заключается в интеллектуальном двунаправленном управлении потоком мощности. В отличие от традиционных сетевых или автономных систем, гибридный инвертор оснащен сложными интегрированными программными алгоритмами и внутренними переключателями резерва, которые постоянно контролируют входящую фотоэлектрическую мощность, потребность в бытовой нагрузке, состояние заряда батареи (SoC) и структуру ценообразования в коммунальной сети. Система может направлять энергию в двух направлениях: заряжать батареи от солнечной энергии или от сети, когда тарифы низкие, и разряжать батареи для питания местных потребителей или подавать избыточную энергию обратно в муниципальную сеть, когда тарифы достигают пика.
По своей сути гибридный инвертор заменяет несколько отдельных компонентов, таких как сетевой инвертор, контроллер заряда солнечной батареи и зарядное устройство аккумулятора, на единый консолидированный корпус. Такая интеграция оптимизирует эффективность, поскольку электроэнергия не должна подвергаться множественным преобразованиям постоянного тока в переменный-постоянный, прежде чем достигнет места назначения. Во внутренней коммутационной сети используются высокоскоростные биполярные транзисторы с изолированным затвором (IGBT) для плавного перехода между режимом подключения к сети и изолированным (резервным) режимом во время отключения электроэнергии.
Для современных коммерческих и жилых установок, особенно на рынках со сложными правилами чистого измерения или выставлением счетов за коммунальные услуги по времени использования (ToU), гибридные инверторы обеспечивают непревзойденную универсальность. Система внутреннего контроля может определять приоритеты потребления. Например, во время пиковой выработки солнечной энергии инвертор сначала удовлетворяет непосредственные потребности нагрузки. Любая избыточная мощность используется для зарядки системы хранения энергии. Как только батарея достигнет максимальной зарядной емкости, гибридный инвертор может динамически сокращать выработку солнечной энергии или экспортировать оставшуюся мощность в энергосистему, в зависимости от условий сети и местных соглашений с коммунальными предприятиями.
Основные характеристики гибридной системы и аппаратные интерфейсы
Динамический характер гибридных инверторов требует точного проектирования и интерфейсов, поддерживающих несколько входных и выходных каналов. В таблице ниже показаны структурные и эксплуатационные параметры, необходимые для этих многорежимных систем.
Интерфейс/параметр | Тип спецификации | Инженерная функция |
Режим взаимодействия с сеткой | Двунаправленный (с привязкой к сети и вне сети) | Поддерживает экспорт чистых измерений и возможности взимания платы за сеть в часы низких тарифов. |
Совместимость батарей | Литий-ионный (LiFePO4) и свинцово-кислотный, со встроенной связью BMS | Общается через протоколы CAN/RS485 для мониторинга состояния ячеек и состояния заряда. |
Время передачи | ≤ 10 миллисекунд (класс UPS) | Гарантирует бесперебойную подачу электроэнергии для чувствительного ИТ- и медицинского оборудования во время отключений электроэнергии. |
Входные каналы MPPT | Двойные или несколько независимых трекеров MPPT | Оптимизирует выход солнечной энергии из фотоэлектрических батарей с различной ориентацией или затенением. |
Соответствие экспорту сетки | IEEE 1547, UL 1741, VDE-AR-N 4105 | Обеспечивает соблюдение местных стандартов безопасности коммунальных предприятий, включая защиту от изолирования. |
Интерфейс мониторинга | Wi-Fi/GPRS/Ethernet с облачной панелью управления | Обеспечивает удаленное отслеживание системы, обновление прошивки и настройку параметров в режиме реального времени. |
Передовые эксплуатационные стратегии гибридных систем
1. Снижение пиковых нагрузок и снижение спроса
Для коммерческих предприятий счета за коммунальные услуги часто определяются не только общим потреблением энергии, но и пиковыми скачками спроса. Гибридные инверторы можно запрограммировать на постоянный мониторинг потребления нагрузки. Когда потребление электроэнергии на объекте приближается к предварительно настроенному порогу, гибридный инвертор немедленно разряжает аккумуляторную батарею для локального питания избыточной нагрузки, эффективно «сбривая» пиковую нагрузку и значительно снижая расходы на коммунальные услуги.
2. Переключение нагрузки по времени использования (ToU)
В регионах, где тарифы на электроэнергию меняются в течение дня, гибридные инверторы максимизируют экономическую эффективность. В непиковые ночные часы инвертор может получать электроэнергию из электросети для зарядки аккумуляторной батареи с более низкой скоростью. Когда в течение дня начинается пик цен, инвертор перекладывает всю локальную нагрузку на солнечную батарею и запасенную энергию батареи, полностью изолируя объект от дорогостоящей электроэнергии из сети, не требуя структурных изменений в электрической схеме.
3. Бесперебойное резервное копирование критической нагрузки
Во время отключения электроэнергии стандартные сетевые инверторы должны немедленно отключаться, чтобы предотвратить опасную обратную подачу электроэнергии в энергосистему (защита от изолирования). Однако гибридные инверторы оснащены внутренними высокоскоростными автоматическими переключателями. Во время сбоя в сети инвертор отключается от сети и продолжает подавать электроэнергию на выделенные подпанели критической нагрузки, используя комбинацию солнечной генерации и резервных батарей, действуя как надежный источник бесперебойного питания (ИБП).
Автономный инвертор против гибридного инвертора: ключевые различия
Основное структурное отличие заключается в том, что автономный инвертор не может синхронизироваться с электросетью и полностью полагается на аккумуляторные батареи для обеспечения стабильности системы, тогда как гибридный инвертор предназначен для подключения к электросети и динамического распределения энергии между солнечными панелями, батареями и сетью в зависимости от стоимости и доступности.
Архитектурное и функциональное сравнение
Оценка автономного инвертора по сравнению с гибридным инвертором требует изучения их электрической архитектуры, логики управления и топологии системы. В таблице ниже эти две технологии сравниваются по критическим инженерным показателям.
Функция/показатель | Автономные инверторы | Гибридные инверторы |
Подключение к коммунальной сети | Соединение невозможно; полностью изолирован от сети. | Двойное соединение; работает как с привязкой к сети, так и изолированно. |
Синхронизация | Генерирует собственное локальное задание напряжения и частоты. | Синхронизирует выходное напряжение и частоту с электрической сетью. |
Требования к батарее | Обязательный. Система не может работать без аккумулятора. | Опционально для базовой работы, но необходимо для функций резервного питания. |
Возможности экспорта энергии | Невозможно экспортировать избыточную энергию во внешние муниципальные линии. | Полностью способен экспортировать избыточную солнечную энергию в сеть. |
Пиковая мощность | Очень высокий (особенно в моделях с низкочастотным трансформатором). | От умеренного до высокого, в зависимости от модели и режима работы. |
Сложность системы | Умеренный; требуются внешние контроллеры заряда. | Высокий; объединяет контроллеры заряда, байпасы и интерфейсы связи. |
Эффективность системы | Более высокая эффективность преобразования постоянного тока в переменный благодаря прямым путям. | Немного ниже общая эффективность преобразования из-за двунаправленной логики. |
Первоначальные капитальные затраты | Более низкая стоимость единицы, но более высокая общая стоимость системы (из-за больших батарей). | Более высокая стоимость за единицу, но предлагает гибкие возможности масштабирования хранилища. |
Подробный анализ производительности и топологии
1. Логика маршрутизации питания и топология схемы
Автономная система представляет собой модель однонаправленного потока мощности от источников постоянного тока (батареи/солнечные батареи) к нагрузкам переменного тока. В схеме инвертора отсутствуют мосты синхронизации и петли фазового согласования, необходимые для подачи энергии наружу.
Гибридный инвертор имеет сложную двунаправленную топологию. В нем используются двунаправленные преобразователи постоянного тока для взаимодействия с аккумуляторной батареей, что позволяет ему действовать как понижающий преобразователь (заряжающий батарею от фотоэлектрической или сетевой сети), так и повышающий преобразователь (разряжающий батарею для питания нагрузок переменного тока или экспорта в сеть).
2. Зависимость от батареи и долговечность системы
Автономная система полностью зависит от своего аккумулятора. Если аккумуляторная батарея разряжена или отключена, инвертор мгновенно отключится, независимо от того, сколько солнечного излучения попадает на фотоэлектрическую батарею. Это создает большую нагрузку на аккумуляторную батарею при циклическом использовании.
Напротив, гибридная система может работать полностью без батарей в стандартном режиме привязки к сети, используя сеть как бесконечную виртуальную батарею. Когда батареи интегрированы, они циклически переключаются гораздо менее агрессивно, поскольку энергосистема может вмешаться для поддержки нагрузки в течение длительных периодов низкой солнечной активности, продлевая срок службы системы хранения энергии.
3. Сложность установки и одобрения регулирующих органов
Поскольку автономные системы не подключаются к коммунальной инфраструктуре, они не требуют одобрения коммунальной сети, соглашений о чистом измерении или сертификации против изолированности. Это упрощает процесс планирования и получения разрешений, особенно в сельских или отдаленных юрисдикциях.
Гибридные инверторы должны соответствовать строгим национальным и отраслевым стандартам подключения к сети (например, UL 1741 и IEEE 1547). Они требуют формального одобрения подключения к сети, установки двунаправленных счетчиков коммунальных услуг и регулярных проверок соответствия, что может увеличить административные накладные расходы и сроки установки проекта. Для высокопроизводительных установок, требующих специализированных автономных возможностей, выбор правильного автономного инвертора может обойти эти нормативные процессы, обеспечивая при этом надежное производство электроэнергии.
Автономный или гибридный инвертор: какой из них лучше для вашего солнечного проекта?
Оптимальный выбор зависит от доступности коммунальной сети и местных тарифов на электроэнергию: выберите автономный инвертор для удаленных мест, где расширение сети является непомерно затратным, и выберите гибридный инвертор для районов с активной сетью, чтобы получить выгоду от более низких счетов за коммунальные услуги, резервного аккумулятора и возможностей экспорта из сети.
Выбор подходящей системы для вашего приложения
Выбор правильной топологии инвертора является критически важным решением, которое влияет как на долгосрочную окупаемость инвестиций, так и на эксплуатационную надежность проекта солнечной энергетики. Чтобы помочь принять это решение, рассмотрите следующие ключевые инженерные критерии:
1. Оцените доступность сети и качество инфраструктуры.
Первым показателем, который необходимо проанализировать, является наличие и стабильность коммунальной сети. Если объект проекта расположен в отдаленном районе, где подключение к сети физически недоступно или где стоимость расширения линий сети высока, автономная система является единственным логическим выбором.
Если сеть имеется, но нестабильна и испытывает частые ежедневные отключения, гибридная система со скоростью переключения уровня ИБП будет очень эффективной. Если сеть исключительно стабильна и цель состоит в сокращении счетов за коммунальные услуги, гибридный инвертор обеспечивает оптимальное сочетание экономики, связанной с сетью, и безопасности резервного копирования.
2. Анализ местной политики в сфере коммунальных услуг и стимулов для чистых измерений.
Местная энергетическая политика сильно влияет на экономику проекта. В регионах с благоприятной политикой чистого измерения гибридный инвертор позволяет продавать избыток солнечной энергии обратно коммунальному предприятию, максимизируя отдачу от инвестиций.
Однако в регионах, где коммунальные предприятия запрещают экспорт энергии, зеленые тарифы низкие или разрешения на подключение к сети получить трудно, автономный инвертор или гибридная система с нулевым экспортом являются более практичным решением.
3. Определить характер электрических нагрузок.
Тип оборудования и приборов, которые питаются, играет важную роль при выборе инвертора. Тяжелые индуктивные нагрузки с высокими пиками пускового тока, такие как глубинные насосы, промышленные компрессоры и инструменты для мастерских, лучше всего обслуживаются мощными низкочастотными автономными инверторами. В этих устройствах используются тяжелые медные трансформаторы, которые могут без сбоев поглощать высокие электрические скачки.
Для стандартных жилых потребителей, серверных стоек и легких коммерческих зданий с чувствительной цифровой электроникой гибридные инверторы обеспечивают превосходную, чистую мощность с возможностью высокоскоростного переключения.
