Что такое автономный инвертор и как он работает

Автономный инвертор — это специализированное электронное устройство, которое преобразует электричество постоянного тока (DC), хранящееся в батареях или вырабатываемое непосредственно солнечными панелями, в электричество стабильного переменного тока (AC) для независимых энергосетей. Функционируя как центральный блок управления автономной электрической системы, автономный инвертор регулирует подачу солнечной энергии, управляет циклами зарядки и разрядки аккумулятора, а также динамически балансирует электропитание для удовлетворения местных бытовых или промышленных нагрузок, не полагаясь на коммунальную сеть.

Краткий обзор

Что такое автономный инвертор?

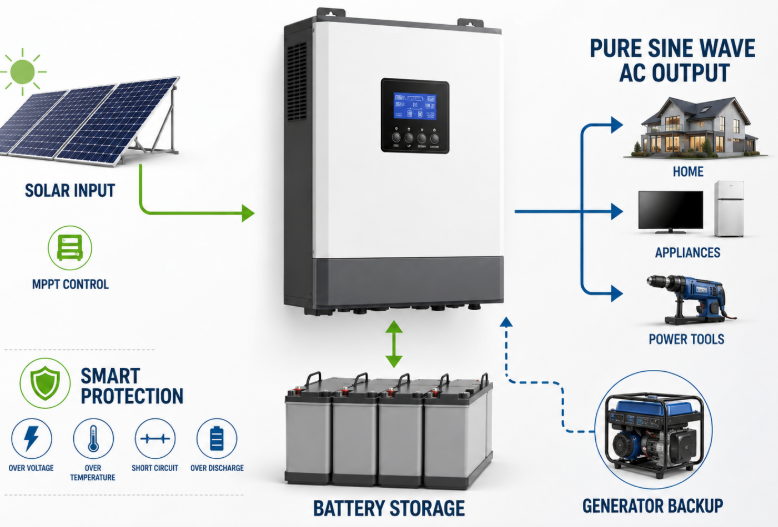

Автономный инвертор — это преобразователь электрической энергии, который действует как ядро ​​автономной солнечной энергетической системы, преобразуя постоянный ток от батарей или солнечных батарей в стандартный переменный ток коммунального класса для местного потребления. Работая независимо от национальной распределительной электросети, этот компонент гарантирует, что изолированные сооружения, удаленные промышленные объекты и телекоммуникационные узлы получают надежную, непрерывную и регулируемую электроэнергию при любых атмосферных условиях. Автономный инвертор очень важен для обеспечения постоянного потока мощности, когда сетевое электричество недоступно.

Традиционные сетевые системы полагаются на сигналы напряжения и частоты внешней сети для синхронизации своего выхода; однако автономный инвертор должен устанавливать собственное напряжение, частоту и фазу с нуля. Эта независимость требует высокоточных внутренних генераторов и современных микропроцессоров для генерации высокостабильной чистой синусоидальной волны с низкими искажениями. Для обеспечения бесперебойной подачи электроэнергии автономный инвертор обычно соединяется со специальным аккумуляторным блоком, который действует как буфер для хранения избыточной солнечной энергии в часы пик солнечного света и ее разрядки в ночное время или в периоды низкой солнечной радиации. Являясь важным компонентом, автономный инвертор постоянно балансирует входные уровни накопления с активными профилями потребления.

С инженерной точки зрения современные автономные инверторы — это не просто блоки статического преобразования; они умные координаторы энергии. Автономный инвертор контролирует входное напряжение от нескольких источников, отслеживает потребности нагрузки в режиме реального времени и выполняет сложные алгоритмы защиты для защиты чувствительной электроники от перенапряжения, теплового разгона и короткого замыкания. Европейские рынки, в частности, отдают предпочтение надежным низкочастотным моделям автономных инверторов на основе трансформаторов из-за их исключительной термостойкости и способности выдерживать высокие пусковые токи от индуктивных нагрузок. Это гарантирует, что автономный инвертор обеспечит бесперебойную работу в суровых условиях.

Чтобы максимизировать эффективность и долговечность системы, стандартные системные архитектуры интегрируют контроллеры заряда с широтно-импульсной модуляцией (ШИМ) или отслеживанием точки максимальной мощности (MPPT) непосредственно в шасси автономного инвертора. Этот интегрированный подход, часто называемый гибридным автономным инвертором, снижает сложность установки, сводит к минимуму потери при распределении постоянного тока и предоставляет операторам единый унифицированный интерфейс связи для мониторинга всей экосистемы производства и хранения энергии. Выбор мощного автономного инвертора гарантирует, что все последующие электрические нагрузки останутся очень стабильными при пиковых эксплуатационных нагрузках.

Совет по техническому обслуживанию и эксплуатации: Для обеспечения долгосрочной термостабильности автономные инверторы необходимо устанавливать в хорошо вентилируемых, защищенных от пыли помещениях. Высокопроизводительные модели автономных инверторов с мощными тороидальными медными трансформаторами следует ежегодно проверять на предмет скопления пыли на внутренних радиаторах и вентиляторах охлаждения, поскольку тепловое регулирование может снизить максимальную эффективность преобразования до пятнадцати процентов.

Как работает автономный инвертор?

Автономный инвертор работает, выполняя многоступенчатый процесс преобразования энергии, который преобразует нестабильный постоянный ток низкого напряжения в стабильный переменный ток высокого напряжения, одновременно управляя параметрами заряда и разряда подключенной аккумуляторной системы. Благодаря высокочастотному переключению и усовершенствованным контурам управления автономный инвертор поддерживает чистый синусоидальный выходной сигнал, который имитирует качество традиционных коммунальных сетей или превосходит его, гарантируя, что все подключенные устройства работают в установленных электрических пределах. Этот фундаментальный механизм преобразования позволяет автономному инвертору поставлять надежную независимую энергию.

Функциональная последовательность автономного инвертора начинается с входных клемм постоянного тока, где автономный инвертор непрерывно измеряет напряжение с фотоэлектрической батареи и аккумуляторной батареи. Используя высокоскоростные биполярные транзисторы с изолированным затвором (IGBT) или полевые транзисторы металл-оксид-полупроводник (MOSFET), плата управления автономным инвертором модулирует входящее непрерывное напряжение постоянного тока в серию высокочастотных импульсов. Эти волны с широтно-импульсной модуляцией затем направляются через повышающие трансформаторы или многоступенчатые повышающие преобразователи для повышения постоянного напряжения низкого напряжения до высокого уровня, необходимого для восстановления стандартного переменного напряжения.

На заключительном этапе усиленная последовательность импульсов высокого напряжения проходит через LC-фильтр нижних частот, состоящий из мощных катушек индуктивности и конденсаторов. Этот фильтр сглаживает быстрые переходы прямоугольных волн, удаляя высокочастотные гармонические искажения и преобразуя выходной сигнал автономного инвертора в гладкую чистую синусоидальную волну. В то же время встроенные коммуникационные шины динамически регулируют выходную фазу и уровни напряжения на основе контуров обратной связи, гарантируя, что автономный инвертор минимизирует падение напряжения даже при тяжелых пусковых нагрузках.

1. Преобразование солнечного постоянного тока в переменное электричество.

Основная задача автономного инвертора — эффективное преобразование постоянного тока в переменный. Солнечные фотоэлектрические элементы генерируют электричество, когда фотоны высвобождают электроны, создавая непрерывный односторонний поток тока. Однако стандартная коммерческая и домашняя инфраструктура рассчитана на переменный ток, который периодически меняет направление. Автономный инвертор решает эту несовместимость, используя коммутационную сеть с Н-мостом, которая меняет полярность входа постоянного тока, создавая устойчивую форму сигнала переменного тока, соответствующую региональному сетевому стандарту. Автономный инвертор гарантирует, что этот выходной сигнал останется чистым и синхронизированным.

2. Оптимизация производства энергии с помощью MPPT

Чтобы максимизировать электрическую мощность солнечных батарей, современные автономные инверторные системы используют технологию отслеживания максимальной мощности (MPPT). Алгоритм MPPT в автономном инверторе постоянно контролирует выходное напряжение и ток фотоэлектрических модулей, рассчитывая точную точку, в которой выработка электроэнергии достигает максимума. Динамически регулируя входное сопротивление секции контроллера заряда, автономный инвертор заставляет солнечные панели работать в этой точке максимальной эффективности независимо от изменения облачного покрова, температуры окружающей среды или затенения. Это значительно увеличивает ежедневную производительность, управляемую автономным инвертором.

3. Распределение и хранение энергии.

Эффективная маршрутизация энергии необходима для поддержания мощности в независимых системах. В периоды высокой солнечной радиации автономный инвертор отдает приоритет питанию местной нагрузки переменного тока; Любая избыточная электроэнергия направляется автономным инвертором на зарядку аккумуляторной батареи. И наоборот, когда потребность в местной нагрузке превышает мощность солнечной энергии в реальном времени — например, во время внезапных запусков промышленных машин или в периоды пасмурной погоды — автономный инвертор мгновенно переключается на получение энергии из аккумуляторной батареи, чтобы преодолеть разрыв в выработке, обеспечивая полную непрерывность электропитания.

4. Интеллектуальное управление энергопотреблением

Усовершенствованные процессоры внутри автономного инвертора используют интеллектуальное программное обеспечение для управления энергопотреблением для координации нескольких источников питания. Многие модели автономных инверторов предназначены для взаимодействия со вспомогательными генераторами переменного тока или резервным подключением к сети. Если аккумуляторный блок падает ниже запрограммированного порога глубины разряда (DoD) и солнечная генерация недоступна, автономный инвертор отправляет сигнал запуска на внешний дизельный или газовый генератор, синхронизируя и направляя выход переменного тока генератора для поддержки нагрузки и пополнения аккумулятора под интеллектуальным контролем.

5. Функции безопасности

Безопасность имеет первостепенное значение в независимых энергосистемах, где токи повреждения могут вызвать катастрофические сбои в системе. Автономный инвертор постоянно выполняет протоколы самодиагностики, отслеживая такие условия, как короткие замыкания, перегрузки, перегрев и перезаряд аккумулятора. Если какие-либо параметры превышают безопасные эксплуатационные пороги, автономный инвертор активирует полупроводниковые реле или размыкает физические контакторы в течение миллисекунд, отключая нагрузку или аккумуляторную батарею, чтобы предотвратить опасность пожара и повреждение компонентов. Этот непрерывный мониторинг с помощью автономного инвертора обеспечивает безопасность всей установки.

6. Обеспечение энергетической независимости

Объединив преобразование, оптимизацию, хранение и безопасность в одном унифицированном устройстве, автономный инвертор выступает в качестве основы полной энергетической независимости. Пользователи автономных инверторов больше не подвержены риску повышения тарифов на коммунальные услуги, веерных отключений электроэнергии или нестабильности сети. Для объектов, требующих непрерывной бесперебойной работы, таких как медицинские клиники, серверные фермы и сельскохозяйственные склады, высококачественная автономная инверторная система обеспечивает непрерывность работы независимо от условий внешней сети, обеспечивая спокойствие и долгосрочную экономию средств.

Выбор подходящего автономного инвертора для ваших нужд

Выбор правильного автономного инвертора требует точного анализа общей продолжительной нагрузки, требований к пиковым пусковым скачкам, химической совместимости аккумуляторов и условий эксплуатации окружающей среды. Автономный инвертор недостаточного размера часто отключается из-за перегрузки при запуске мощных приборов, а автономная инверторная система слишком большого размера будет работать неэффективно в периоды низкой нагрузки, что приводит к ненужному разряду батареи и увеличению затрат на систему. Поэтому выбор подходящего размера и типа автономного инвертора имеет решающее значение для эффективности всей микросети.

Чтобы начать процесс выбора, инженеры должны рассчитать общую мощность всех приборов, которые будут работать одновременно. Это значение представляет собой минимальную номинальную номинальную мощность, которую должен поддерживать автономный инвертор. Кроме того, особое внимание необходимо уделять индуктивным нагрузкам, таким как водяные насосы, холодильные установки, кондиционеры и электроинструменты, которые требуют огромного пускового импульсного тока, который может в три-пять раз превышать их номинальную рабочую мощность. Выбранный автономный инвертор должен обладать импульсной мощностью, способной обеспечить переходную пусковую мощность без падения напряжения или аварийного отключения.

Еще одним важным выбором при проектировании является выбор между низкочастотной и высокочастотной топологией автономных инверторов. В конструкциях низкочастотных автономных инверторов используются большие тороидальные трансформаторы, позволяющие выдерживать сильные скачки напряжения и обеспечивать гальваническую развязку, что делает их предпочтительным выбором для тяжелого промышленного оборудования и сложных условий эксплуатации. В высокочастотных автономных инверторных блоках, наоборот, используются электронные схемы переключения и трансформаторы меньшего размера, что обеспечивает более легкий и компактный размер с более высокой эффективностью преобразования при более низких нагрузках, что делает их идеальными для легких жилых и офисных помещений, где пространство ограничено.

Для обеспечения надежности промышленного уровня выбор автономного солнечного инвертора премиум-класса обеспечивает высокую эффективность, бесперебойную подачу электроэнергии и надежную тепловую защиту в суровых условиях. Для тяжелых промышленных условий, где распространены высокие индуктивные нагрузки, настоятельно рекомендуется использовать мощный низкочастотный инвертор из-за его исключительной импульсной мощности и превосходной термостабильности при длительных пиковых нагрузках. Этот особый выбор конструкции гарантирует, что автономный инвертор остается полностью работоспособным во время запуска высокой мощности.

Кроме того, проектировщики системы должны согласовать выбор автономного инвертора с номинальным напряжением аккумуляторной системы хранения. Бытовые установки обычно стандартизируются на основе автономных инверторных архитектур на 24 или 48 В, в то время как более крупные коммерческие установки часто используют высоковольтные шины постоянного тока с напряжением от 96 В до нескольких сотен Вольт. Более высокое напряжение шины постоянного тока снижает ток, протекающий через кабели, что позволяет использовать провода меньшего сечения, минимизировать резистивные потери мощности и упростить общую проводку системы. Поэтому выбор автономного инвертора должен точно соответствовать этим техническим параметрам.

При выборе оборудования европейские клиенты неизменно отдают предпочтение моделям автономных инверторов со встроенным интеллектуальным мониторингом, встроенными реле с сухими контактами для автоматического управления генератором и комплексными параметрами защиты. Инвестируя в высококачественный автономный инвертор , который точно соответствует вашему профилю мощности, вы получаете надежную, автономную энергетическую систему, способную поставлять чистую, безопасную и бесперебойную электроэнергию на долгие годы вперед. Для конкретных промышленных проектов с сильно переменными нагрузками выбор специального низкочастотного инвертора обеспечивает максимальное время безотказной работы, высокую надежность и исключительную эксплуатационную устойчивость.

Совет по техническому обслуживанию и эксплуатации: Конфигурация напряжения аккумулятора имеет решающее значение. Всегда сопоставляйте номинальное напряжение постоянного тока аккумуляторной батареи с конкретными входными требованиями автономного инвертора. Подключение аккумуляторной батареи на 24 В к автономному инвертору с номинальным напряжением 48 В приведет к сбою загрузки, а подключение аккумуляторной батареи на 48 В к автономному инвертору на 24 В приведет к катастрофическому повреждению входных конденсаторов и входных переключающих транзисторов из-за перенапряжения, что мгновенно приведет к аннулированию гарантии на продукт.
