Каковы различия между сетью и автономным режимом?

Основное различие между сетевыми и автономными солнечными системами заключается в их подключении к электрической сети и энергетической независимости: сетевые системы работают напрямую синхронизировано с коммунальной сетью для импорта или экспорта электроэнергии без обязательного хранения аккумуляторов, автоматически отключаясь во время перебоев в электроснабжении для защиты от изолирования; тогда как автономные системы функционируют как полностью автономные микросети, использующие автономный инвертор и аккумуляторное хранилище энергии для непрерывного снабжения электроэнергией без зависимости от общественной инфраструктуры.

Краткий обзор

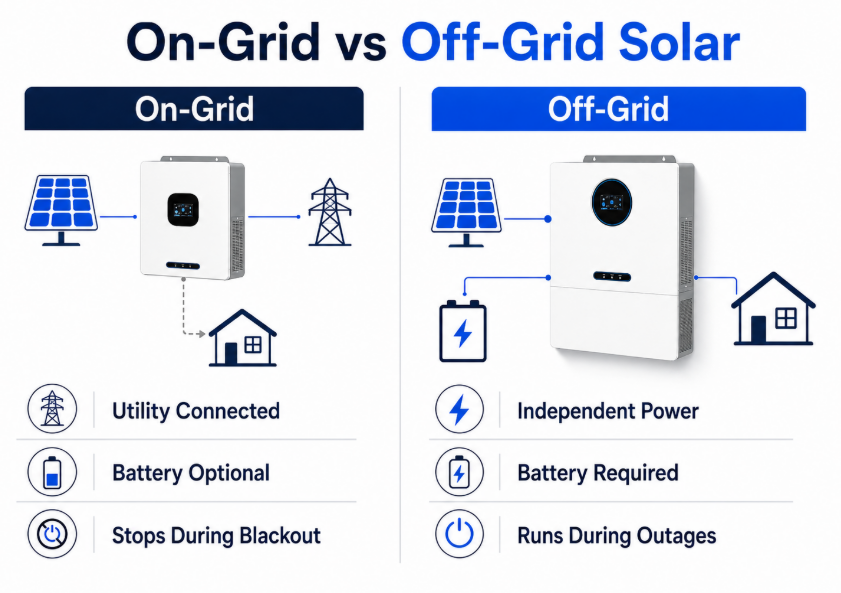

Каковы различия между сетевой и автономной солнечной энергией?

Существенная разница между сетевыми и автономными солнечными системами заключается в синхронизации системы с коммунальной сетью, требованиях к топологии оборудования и эксплуатационной автономности при перебоях в электроснабжении.

С точки зрения электротехники системы солнечной энергии классифицируются по их взаимосвязи с распределительной электрической сетью. Сетевая (или подключенная к сети) система напрямую подключена к местной коммунальной сети. Он использует частоту и напряжение сети в качестве опорных сигналов для синхронизации по фазе с помощью алгоритмов фазовой автоподстройки частоты (ФАПЧ). Когда солнечные батареи вырабатывают избыточную электроэнергию, электроэнергия поступает непосредственно в общественную сеть посредством чистого учета или льготных тарифов. И наоборот, когда солнечной генерации недостаточно, электроэнергия мгновенно извлекается из сети для беспрепятственного удовлетворения спроса нагрузки.

Напротив, автономная система функционирует как самоподдерживающаяся изолированная микросеть. Он не зависит от опорного сигнала коммунальной сети. Вместо этого центральный блок питания — в частности, надежный автономный инвертор — генерирует собственное напряжение переменного тока и опорную частоту для питания подключенных далее потребителей. Поскольку электроэнергия отсутствует, автономные системы должны включать в себя специальные механизмы хранения энергии, в первую очередь литий-железо-фосфатные (LiFePO4) или мощные свинцово-кислотные аккумуляторные батареи, для хранения дневной солнечной энергии для использования во время ночных циклов или в условиях низкой освещенности.

Понимание этих фундаментальных различий требует анализа важнейших эксплуатационных параметров, включая подключение к сети, автономность, требования к хранению энергии, капитальные затраты, техническое обслуживание жизненного цикла и факторы адаптации к окружающей среде. Требования промышленных клиентов в значительной степени определяют, будет ли установка использовать чистое питание от сети или надежные автономные источники питания, такие как автономный солнечный инвертор для удаленных энергосистем, предназначенных для поддержания стабильной мощности переменного тока в суровых условиях с дефицитом сети.

1. Подключение к сети

Сетевые системы поддерживают непрерывную двустороннюю электрическую синхронизацию с муниципальной распределительной сетью, тогда как автономные системы работают в абсолютной электрической изоляции от линий коммунального хозяйства.

Для сетевых установок требуется двунаправленная точка подключения к коммунальным сетям, оснащенная сетевыми защитными устройствами, счетчиками нетто-измерений и устройствами управления для быстрого отключения. Сеть служит бесконечной виртуальной батареей: избыточная солнечная энергия, вырабатываемая в часы пик в полдень, экспортируется обратно в коммунальное предприятие, получая льготные кредиты или снижая показатели чистого потребления. Однако строгие правила безопасности требуют, чтобы сетевые инверторы имели механизмы защиты от изолирования. Если в основной сети произойдет отключение электроэнергии, сетевой инвертор должен немедленно отключиться в течение миллисекунд, чтобы предотвратить обратную подачу электроэнергии на отключенные линии электропередачи, что может поставить под угрозу работников коммунальных сетей.

Автономные системы полностью физически отключены от коммунальной инфраструктуры. Им не требуется одобрение местных операторов коммунальных услуг, а также они не связаны соглашениями о межсетевом соединении или мандатами, запрещающими изолированное отключение. Система полностью полагается на внутреннее производство энергии из фотоэлектрических модулей, управляемое специализированным высокопроизводительным автономным инвертором , который преобразует постоянный ток (DC) в точный переменный ток (AC). Поскольку внешнего буфера сети нет, автономные системы должны быть спроектированы с точным расчетом нагрузки, устойчивостью к пиковым перенапряжениям и вторичными резервными источниками питания, такими как дизель-генераторы, для длительных периодов низкой освещенности.

Для установок, расположенных в регионах с частыми отключениями электроэнергии или отсутствием электрической инфраструктуры, полагаться на синхронизацию сети невозможно. В таких сценариях при развертывании используются высокоэффективные устройства, такие как аккумулятор энергии на автономном солнечном инверторе, способный обрабатывать переменную солнечную мощность, сохраняя при этом строгое регулирование напряжения для подключенных нагрузок.

2. Энергетическая независимость

Автономные системы обеспечивают полную 100% автономность энергоснабжения от коммунальной инфраструктуры и перебоев в работе сети, в то время как сетевые системы по-прежнему полностью зависят от доступности коммунальной сети для функционирования.

Энергетическая независимость является решающим фактором для разработчиков коммерческих, промышленных и сельскохозяйственных проектов. Сетевые солнечные системы предлагают финансовую компенсацию за счет сокращения ежемесячных счетов за электроэнергию, но они не обеспечивают нулевую энергетическую безопасность во время отключения сети, если не дополняются сложной модернизацией накопителей энергии. Когда сеть выходит из строя, стандартная сетевая система немедленно останавливает производство, оставляя объект без электроэнергии, несмотря на то, что солнечные батареи светят на солнечных батареях.

Автономные системы обеспечивают полный энергетический суверенитет. Поскольку система создает собственное локальное переменное напряжение сети, она остается полностью невосприимчивой к отключениям электроэнергии в муниципальной сети, сбросу нагрузки, нестабильности частоты сети или веерным отключениям электроэнергии. Владелец объекта самостоятельно контролирует выработку электроэнергии, резервы хранения и распределение нагрузки. Эта автономия жизненно важна для телекоммуникационных вышек, удаленных горнодобывающих предприятий, сельскохозяйственных насосных станций и проектов сельской электрификации, где доступ к коммунальным сетям либо отсутствует, либо расширять его невозможно с финансовой точки зрения.

В современных промышленных приложениях достижение энергетической независимости не всегда требует проживания в отдаленной дикой местности. В пригородных или промышленных зонах с нестабильными электросетями команды инженеров развертывают гибкую автономную архитектуру, используя усовершенствованный автономный солнечный инвертор IP54 для наружного использования , который плавно переключается между режимом поддержки сети и режимом изолированного аккумулятора, чтобы гарантировать непрерывную бесперебойную работу для критически важных операций.

3. Хранение батареи

Аккумуляторное хранение энергии является абсолютным техническим требованием к автономным системам для балансирования спроса и предложения энергии, тогда как сетевые системы могут работать полностью без батарей.

В автономной системе солнечные панели генерируют электроэнергию только в дневное время, но потребление энергии происходит непрерывно в течение 24-часовых циклов. Без интегрированной аккумуляторной системы хранения энергии (BESS) автономная установка будет испытывать мгновенный выход из строя системы всякий раз, когда проходит облачный покров или когда садится солнце. Батарейный блок действует как рабочий буфер, сохраняя избыточную выработку постоянного тока в дневное время и питая вход постоянного тока автономного инвертора во время скачков спроса и в ночные часы. В современных автономных конструкциях используются литий-железо-фосфатные батареи (LiFePO4) из-за их высокой глубины разряда (DoD до 90%), длительного срока службы (более 6000 циклов) и превосходной термической стабильности.

Сетевые системы, напротив, используют общественную сеть в качестве энергетического буфера. Когда фотоэлектрическая генерация превышает нагрузку на объекте, избыточная мощность подается в сеть; когда нагрузки превышают выработку, в сеть поступает энергия. Это устраняет необходимость в капиталоемких аккумуляторных батареях, что значительно снижает первоначальные затраты на оборудование. Однако современные коммерческие тенденции движутся к гибридным сетевым системам, которые включают в себя аккумуляторные батареи для снижения пиковых нагрузок и обеспечения резервного копирования критической нагрузки во время отключений электроэнергии, стирая грань между традиционными сетевыми и автономными топологиями.

4. Соображения стоимости

Сетевые солнечные системы отличаются меньшими первоначальными капитальными затратами из-за минимальных требований к оборудованию, тогда как автономные системы требуют более высоких первоначальных затрат, обусловленных аккумуляторными батареями и специализированными инверторами.

Структура совокупной стоимости владения (TCO) фундаментально различается между двумя архитектурами. Сетевые системы представляют собой наиболее рентабельную первоначальную инвестицию в внедрение солнечной энергии. Комплект оборудования оптимизирован: фотоэлектрические модули, инверторы, подключенные к сети или к центральной сети, монтажные конструкции и базовая защита распределения переменного/постоянного тока. Поскольку аккумуляторный блок не требуется, первоначальные капитальные затраты сводятся к минимуму, что приводит к более коротким периодам окупаемости (обычно от 3 до 6 лет в зависимости от местных тарифов на электроэнергию и тарифов на коммунальные услуги).

Автономные системы требуют более высоких первоначальных капиталовложений. Помимо солнечной батареи и монтажного оборудования, в бюджете проекта должны быть предусмотрены аккумуляторные батареи большой емкости, контроллеры заряда, интерфейсы интеграции дизель-генератора и мощный автономный инвертор , способный выдерживать сильные импульсные токи при запуске двигателя. Одна только аккумуляторная система может составлять от 40% до 50% общей стоимости системного оборудования. Кроме того, поскольку батареи имеют ограниченный срок службы, запасы на замену необходимо учитывать в долгосрочных расчетах приведенной стоимости энергии (LCOE).

Однако при оценке затрат на автономное электроснабжение в отдаленных районах финансовое сравнение должно включать непомерные капитальные затраты на расширение линий электропередачи (которые могут варьироваться от 20 000 до 100 000 долларов за милю). В таких сценариях установка автономной солнечной микросети, питаемой от надежного автономного инвертора, гораздо более экономична, чем оплата расширения коммунальной инфраструктуры.

5. Обслуживание и сложность

Автономные системы предъявляют более высокие требования к техническому обслуживанию и сложности инженерного проектирования по сравнению с сетевыми системами, не требующими особого обслуживания и готовыми к работе.

Сетевые системы структурно просты и высокоавтоматизированы. Из-за меньшего количества активных механических или химических компонентов обслуживание в основном ограничивается периодическими визуальными проверками, тепловизионными изображениями солнечных панелей, очисткой фотоэлектрических стеклянных поверхностей и мониторингом журналов ошибок инвертора с помощью облачной телематики. Поскольку электрическая сеть действует как массивный стабилизирующий буфер, при определении размеров системы требуются менее строгие допуски.

Автономные системы требуют точных инженерных расчетов, тщательного аудита профиля нагрузки и регулярного текущего обслуживания системы. Инженеры должны точно рассчитывать ежедневное потребление ватт-часов, пиковую пиковую мощность, дни автономной работы (буфер в пасмурный день) и профили управления состоянием заряда батареи (SoC). Автономные системы неправильного размера могут привести к частым отключениям по низкому напряжению, преждевременному снижению емкости аккумуляторов или отключениям электроэнергии во время циклов с высокой нагрузкой. Владельцы систем должны следить за параметрами состояния аккумуляторов, очищать воздухозаборные фильтры на мощных инверторах, проверять затяжку клемм и обслуживать вторичные резервные генераторы.

Протокол технического обслуживания системы. Регулярные эксплуатационные проверки автономных установок должны включать ежемесячное тепловое сканирование терминалов, ежеквартальную диагностику состояния батареи (SoH), двухгодичную очистку пылевого фильтра на приточных вентиляторах инвертора и ежегодную проверку кривых срабатывания защитного выключателя для поддержания надежности системы в течение 15-летнего срока службы.

6. Экологические соображения

Обе архитектуры обеспечивают существенные экологические преимущества в компенсации выбросов углерода, но автономные системы требуют тщательного управления жизненным циклом аккумуляторов и протоколов переработки.

С точки зрения прямого снижения выбросов углекислого газа, как сетевые, так и автономные солнечные системы заменяют производство электроэнергии на ископаемом топливе. Сетевые системы максимизируют экологические преимущества, постоянно собирая 100% доступной солнечной энергии; любая энергия, не потребляемая на местном уровне, экспортируется в сеть для очистки более широкой структуры муниципальной энергетики. Никакая солнечная энергия не тратится впустую и не ограничивается из-за полных резервов хранения энергии.

Автономные системы обеспечивают критически важную защиту окружающей среды в экологически чувствительных автономных зонах, заменяя грязные, шумные дизельные генераторы, которые выделяют твердые частицы, оксиды азота (NOx) и высокие уровни CO2. Однако автономное развертывание предполагает ответственность за управление окружающей средой в отношении жизненного цикла химических веществ в батареях. Системные операторы должны обеспечить возможность переработки литий-ионных или свинцово-кислотных аккумуляторов с истекшим сроком службы, чтобы предотвратить отходы опасных материалов и обеспечить по-настоящему устойчивый экологический след.

Основные характеристики автономных инверторов

Автономный инвертор — это специализированный блок преобразования энергии, предназначенный для преобразования постоянного тока (DC), хранящегося в батареях или генерируемого солнечными панелями, в стабильный, регулируемый по частоте переменный ток (AC), не требующий внешнего опорного сигнала сети.

В отличие от стандартных сетевых инверторов, которые полагаются на муниципальную электросеть для установки напряжения и частоты, автономный инвертор функционирует как основной источник напряжения. Он включает в себя внутреннюю логику широтно-импульсной модуляции (ШИМ), управляемую высокоскоростными процессорами цифровых сигналов (DSP), для создания чистого выходного синусоидального сигнала частотой 50 Гц или 60 Гц. Этот чистый синусоидальный выходной сигнал имеет решающее значение для работы чувствительного промышленного оборудования, медицинских приборов, холодильных компрессоров и электроники с микропроцессорным управлением, не вызывая гармонических искажений, перегрева или электрических помех.

Центральной особенностью современных промышленных автономных инверторов является их исключительно высокая импульсная мощность. При запуске индуктивных нагрузок, таких как водяные насосы, кондиционеры или приводы промышленных двигателей, они потребляют пусковой ток в 2–3 раза выше, чем их номинальная длительная рабочая мощность. Высокопроизводительные автономные устройства состоят из мощных тороидальных трансформаторов или надежных мостовых схем MOSFET/IGBT, предназначенных для выдерживания скачков перегрузки от 200% до 300% в течение нескольких секунд без срабатывания сигнализации защиты электропитания.

Кроме того, современные автономные инверторы объединяют в себе усовершенствованную многоступенчатую логику зарядки аккумулятора (объемную, абсорбционную, плавающую и выравнивающую) вместе со встроенными солнечными контроллерами заряда с отслеживанием точки максимальной мощности (MPPT). Этот интегрированный подход оптимизирует эффективность сбора энергии от солнечных батарей в широком диапазоне напряжений постоянного тока, одновременно защищая подключенные аккумуляторные батареи от перезарядки, глубокой разрядки и теплового выхода из-под контроля. Гибкие режимы работы позволяют пользователям расставлять приоритеты источников выходного переменного тока между фотоэлектрической энергией, аккумуляторной батареей и входами вспомогательного генератора на основе энергетических условий в реальном времени.

Основные характеристики сетевых инверторов

Сетевой инвертор — это устройство преобразования энергии, синхронизированное с сетью, предназначенное для подачи электроэнергии постоянного тока от солнечных батарей в общественную электрическую сеть с максимальной эффективностью преобразования энергии и строгим соблюдением качества электроэнергии.

Основной инженерной задачей сетевого инвертора является высокоэффективный сбор энергии и точная синхронизация. Устройство постоянно контролирует напряжение и частоту электросети с помощью усовершенствованного оборудования фазовой автоподстройки частоты (ФАПЧ). Он подает переменный ток в сеть немного выше уровня напряжения окружающей среды, обеспечивая бесперебойную подачу электроэнергии в распределительную сеть. Поскольку эти инверторы не управляют динамикой зарядки аккумуляторов или автономным регулированием напряжения, во внутренних топологиях конструкции приоритет отдается сверхлегким бестрансформаторным преобразовательным архитектурам, которые достигают пиковой эксплуатационной эффективности, достигающей 98,5% или выше.

Технология отслеживания точки максимальной мощности (MPPT) особенно сложна в сетевых инверторах. Каналы слежения Multi-MPPT позволяют инвертору управлять массивами солнечных батарей, установленных в разных ориентациях крыши, углах наклона или профилях частичного затенения. Каждый канал MPPT независимо регулирует импеданс для точного достижения максимума кривой ток-напряжение, извлекая максимально возможное количество киловатт-часов от солнца в течение дня.

Соответствие требованиям и безопасность сети представляют собой еще один набор определяющих функций. Сетевые инверторы оснащены комплексными пакетами защиты сети, предусмотренными международными стандартами (такими как IEEE 1547, UL 1741 и IEC 62116). К ним относятся активное и пассивное обнаружение защиты от секционирования, защита от повышенного/пониженного напряжения, реагирование на повышенную/пониженную частоту, возможность преодоления низкого напряжения (LVRT) и управление реактивной мощностью (поддержка VAR), чтобы помочь операторам сети стабилизировать локальные колебания напряжения в сети.

Сравнение системной архитектуры: сетевая, автономная и гибридная системы

Выбор между чисто сетевой, изолированной автономной и многорежимной гибридной архитектурой требует оценки надежности сети, затрат на хранение энергии и критических требований к времени безотказной работы.

В помощь системным интеграторам и группам коммерческих закупок в таблице ниже представлено всестороннее сравнение топологий систем:

Почему коммерческие инжиниринговые компании отдают предпочтение модульным конструкциям инверторов? В реальных промышленных установках требования клиентов сильно различаются в зависимости от географического региона и надежности сети. Например, европейские покупатели отдают предпочтение сверхтихим, эстетически чистым наружным блокам со степенью защиты IP54, высокой эффективностью в зимние дни с низким уровнем освещенности и полному соблюдению строгих правил подачи электроэнергии в сеть. И наоборот, клиенты на развивающихся рынках или в островных сообществах при выборе отдают приоритет стойкости к перегрузке в тяжелых условиях, широкому диапазону входного напряжения, контактам автоматического запуска генератора и надежным функциям молниезащиты автономных инверторов .

Инженерное руководство по выбору глобальной системы

Системные инженеры должны взвесить четыре ключевые переменные при определении топологии системы: индекс стабильности коммунальной сети, ежедневный профиль нагрузки в киловатт-часах, условия окружающей среды и долгосрочную общую стоимость владения.

При проектировании энергетических установок для глобальных рынков единая конфигурация системы редко подходит для всех сценариев. В регионах со стабильными муниципальными электросетями и выгодными зелеными тарифами сетевые инверторы обеспечивают максимальную отдачу от инвестиций. Там, где коммунальная инфраструктура отсутствует, внедрение автономного инвертора в сочетании с литиевым хранилищем высокой плотности предлагает единственный путь к надежной электрификации.

Кроме того, в условиях суровых погодных условий, воздействия пыли или влаги надежность системы во многом зависит от конструктивных характеристик корпуса. Использование устройств, разработанных в соответствии со стандартами IP54 или выше, предотвращает попадание пыли и брызг воды в результате повреждения высоковольтной коммутационной электроники, что значительно продлевает срок службы системы в сельскохозяйственных или прибрежных условиях.

Краткий вывод: понимание технических различий между сетевыми и автономными солнечными архитектурами позволяет менеджерам проектов выбирать оптимальную топологию преобразования энергии. Сопоставляя условия электросети на объекте с высокопроизводительной инверторной технологией — будь то чисто сетевые, гибридные или надежные автономные инверторные блоки — инженеры могут создавать отказоустойчивые, экономически эффективные системы экологически чистой энергии, точно адаптированные к эксплуатационным потребностям клиентов.
