Может ли инвертор работать без аккумулятора

Да, автономный инвертор может работать без батареи, при условии, что это современная гибридная или высоковольтная автономная модель, разработанная с системой прямого обхода солнечной энергии в нагрузку. Эти специализированные инверторы направляют электроэнергию постоянного тока (DC), генерируемую фотоэлектрическими (PV) панелями, прямо на встроенный контроллер отслеживания точки максимальной мощности (MPPT), мгновенно преобразуя ее в мощность переменного тока (AC) для управления электрическими нагрузками в реальном времени в дневное время.

Оглавление

• Что такое автономный инвертор?

• Всегда ли требуется батарея для автономных инверторов?

• Как использовать автономный инвертор без батареи

• Плюсы и минусы использования инверторной солнечной сети без батареи

Что такое автономный инвертор?

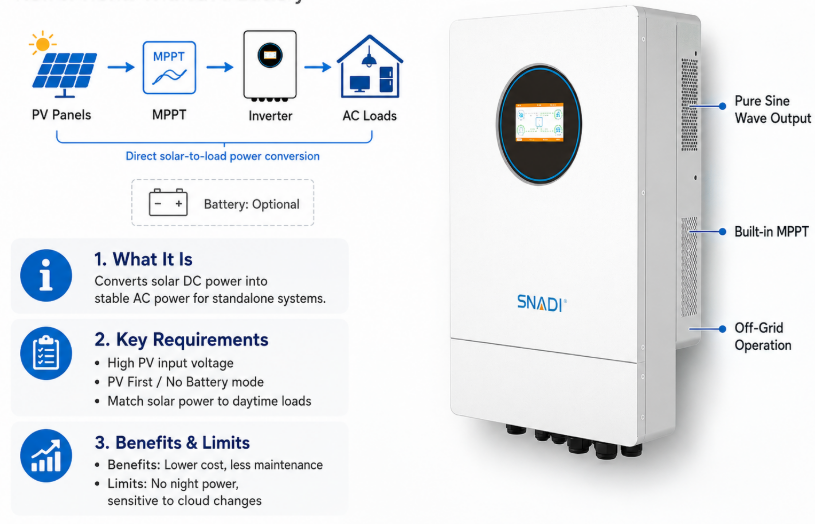

Автономный инвертор — это электронное устройство преобразования энергии, предназначенное для преобразования электроэнергии постоянного тока, вырабатываемой солнечными панелями или накопителями, в стабильный переменный ток для автономных энергосистем.

На фундаментальном структурном уровне автономный инвертор служит центральным процессором автономной энергоустановки. Традиционные электросети обеспечивают переменный ток (AC) синхронизированной частоты и стабильного напряжения. Фотоэлектрические модули, наоборот, генерируют переменный постоянный ток (DC), полностью зависящий от динамического солнечного излучения и температуры окружающей среды. Автономный инвертор действует как мост между этими двумя электрическими областями. В отличие от подключенных к сети устройств, которые полагаются на активный опорный сигнал коммунальной сети для синхронизации выходного напряжения и частоты, автономный инвертор содержит внутренние схемы синхронизации, процессоры цифровых сигналов (DSP) и алгоритмы широтно-импульсной модуляции (ШИМ) для создания собственной независимой волны переменного напряжения с нуля.

В традиционной установке инвертор расположен после фотоэлектрической батареи и системы хранения энергии. Система управляет поступающей мощностью постоянного тока через встроенный или внешний контроллер заряда, направляет избыточную мощность в хранилище энергии и получает мощность из шины постоянного тока, чтобы инвертировать ее в стандартный однофазный или трехфазный выход переменного тока. Современные промышленные конструкции включают топологии высокочастотного переключения с использованием современных биполярных транзисторов с изолированным затвором (IGBT) или полевых МОП-транзисторов из карбида кремния (SiC). Эти силовые полупроводники переключаются с частотой в десятки килогерц, что позволяет инвертору поддерживать точное регулирование напряжения и чистые синусоидальные сигналы даже в динамичных рабочих условиях.

С инженерной точки зрения внутренняя архитектура автономного инвертора спроектирована с учетом непрерывного питания нагрузки, коррекции коэффициента мощности и минимизации общего гармонического искажения (THD). При подключении к чувствительной промышленной электронике, двигательным нагрузкам или телекоммуникационному оборудованию качество генерируемой волны переменного тока определяет стабильность системы. Устройства промышленного класса оснащены прочными изолирующими трансформаторами или высокочастотными бестрансформаторными каскадами, надежными каналами охлаждения и способностью выдерживать высокие импульсные перегрузки для обработки переходных пусковых токов от тяжелых индуктивных нагрузок.

Топология системы и внутренний поток энергии . Внутренняя работа автономного инвертора основана на двухступенчатом процессе преобразования энергии. В первичном каскаде используется высокоэффективный повышающий преобразователь постоянного тока, интегрированный с логикой отслеживания точки максимальной мощности (MPPT), для повышения переменного напряжения панели до стабильного уровня внутренней шины постоянного тока. Во вторичном каскаде используется мостовая инверторная схема, управляемая высокоскоростной цифровой логикой, для преобразования напряжения постоянного тока в точную последовательность высокочастотных импульсов. Затем выходной LC-фильтр сглаживает эту последовательность импульсов, удаляя высокочастотные гармоники и создавая чистую непрерывную синусоидальную волну, подходящую для чувствительной электрической инфраструктуры.

Всегда ли требуется батарея для автономных инверторов?

Батареи не требуются повсеместно для всех автономных инверторов, поскольку современные гибридные и высоковольтные автономные модели могут работать без батарей, подавая энергию непосредственно от солнечных панелей к нагрузкам переменного тока.

Историческое предположение о том, что хранение энергии является строго обязательным, проистекает из первых принципов автономной инженерии. Устаревшие автономные системы полагались на низковольтные шины постоянного тока (обычно 12 В, 24 В или 48 В). В этих старых топологиях солнечные панели заряжали аккумуляторную батарею, а инвертор получал энергию исключительно от этой шины постоянного тока для генерации выходного переменного тока. Поскольку напряжение шины постоянного тока было жестко привязано к предельным значениям химического напряжения свинцово-кислотных или ранних литиевых аккумуляторов, инвертор не мог работать, если аккумуляторная батарея была отключена или исчерпана. Контуры управления просто не были предназначены для стабилизации экстремальных скачков и внезапных падений напряжения, характерных для голых солнечных батарей без массивного емкостного энергетического буфера.

Современная силовая электроника полностью перестроила эту топологию. Высоковольтные автономные и гибридные инверторы полностью обходят узкое место низковольтной шины постоянного тока. Благодаря использованию входных каскадов солнечных батарей MPPT, способных выдерживать высокие напряжения фотоэлектрических батарей — часто в диапазоне от 120 до 500 В постоянного тока — входное напряжение солнечной батареи соответствует или превышает требуемое внутреннее напряжение шины постоянного тока, необходимое для генерации мощности 230 В переменного или 400 В переменного тока. Следовательно, внутренняя шина маршрутизации питания может получать энергию непосредственно от входного фотоэлектрического каскада и подавать ее прямо в мостовую схему инвертора.

При работе в конфигурации без батареи инвертор использует логику балансировки мощности в реальном времени. Внутренний микропроцессор постоянно контролирует мощность, поступающую от солнечной батареи, посредством высокоскоростной выборки напряжения и тока панели. Одновременно он измеряет потребляемую мощность подключенных нагрузок. Пока мгновенная выработка солнечной энергии превышает или полностью равна потребности нагрузки, инвертор работает непрерывно, не требуя буфера хранения энергии.

Почему мы проектируем системы таким образом? В ходе исследования рынка и обсуждений с коммерческими клиентами в Европе и Латинской Америке мы заметили, что многие промышленные пользователи стремятся к максимальному дневному собственному потреблению, не неся при этом огромных первоначальных капитальных затрат на банки хранения энергии. Коммерческие объекты, мастерские и сельскохозяйственные объекты зачастую работают строго в светлое время суток. Для этих приложений необходимость в дорогостоящей системе хранения энергии приводит к ненужным финансовым трудностям, сокращает периоды окупаемости и требует сложного управления батареями.

Эксплуатационная стабильность и пределы напряжения . Работа инвертора без накопителя энергии требует строгого соблюдения минимальных пороговых значений пускового и рабочего фотоэлектрического напряжения. Поскольку солнечные батареи демонстрируют динамические кривые напряжения и тока, внезапная тень может привести к падению напряжения батареи ниже порога активного преобразования инвертора. Высокопроизводительные устройства используют сверхширокие диапазоны отслеживания MPPT для поддержания стабильных внутренних уровней шины постоянного тока даже в условиях рассеянного освещения, сводя к минимуму непредвиденный сброс нагрузки.

Как использовать автономный инвертор без батареи

Чтобы использовать автономный инвертор без батареи, необходимо подключить высоковольтную солнечную батарею, соответствующую минимальному пусковому напряжению инвертора, и настроить устройство для работы в режиме прямого солнечного питания.

Успешное развертывание системы солнечной энергии без батарей требует тщательного подбора оборудования, правильного определения размеров системы и строгой настройки параметров в интерфейсе управления инвертором. Вы не можете просто взять любой автономный инвертор и отключить накопитель энергии; Топология программного и аппаратного обеспечения внутреннего контроля должна явно поддерживать режимы работы без батареи.

1. Выбор размеров солнечной батареи и согласование напряжения

Наиболее важным шагом при установке без батарей является согласование напряжения холостого хода (Voc) и рабочего напряжения (Vmp) фотоэлектрической батареи с характеристиками высоковольтного входа инвертора. Поскольку нет накопителя энергии, который мог бы сглаживать провалы энергии, солнечная батарея должна действовать как источник энергии и якорь напряжения.

• Рассчитайте общее напряжение цепочки на основе минимальных местных температур окружающей среды, чтобы гарантировать, что массив не превышает максимально допустимое входное фотоэлектрическое напряжение инвертора.

• Убедитесь, что рабочее напряжение цепочки (Vmp) значительно превышает минимальное рабочее напряжение MPPT инвертора в пиковых летних жарких условиях.

• Определите общую мощность солнечной батареи в 1,2–1,5 раза больше ожидаемой мощности непрерывной нагрузки переменного тока, чтобы учесть колебания солнечного излучения и потери преобразования системы.

2. Физическая проводка и защита цепи

В конфигурации без батарей защита цепи постоянного тока должна быть адаптирована для изоляции постоянного тока высокого напряжения. Дуги постоянного тока высокого напряжения, как известно, тушить труднее, чем дуги низкого напряжения или переменного тока.

• Установите специальный высоковольтный автоматический выключатель постоянного тока и разъединитель между солнечной батареей и входными фотоэлектрическими клеммами инвертора.

• Обеспечьте правильное заземление рамок солнечных панелей, монтажной конструкции и шасси инвертора с помощью общего заземляющего стержня, чтобы предотвратить потенциальную опасность плавающего заряда.

• Подключите панель распределения нагрузки переменного тока непосредственно к выходным клеммам переменного тока инвертора, включив соответствующие выключатели переменного тока и устройства защитного отключения (УЗО).

3. Конфигурация прошивки и настройка параметров.

После проверки физических соединений внутреннюю систему управления инвертора необходимо запрограммировать на распознавание рабочего состояния без батареи.

• Доступ к меню конфигурации инвертора осуществляется через интерфейс ЖК-дисплея или встроенное коммуникационное программное обеспечение.

• Установите для параметра типа батареи значение «Без батареи» или «PV Direct Mode» в зависимости от терминологии конкретной прошивки.

• Настройте приоритет выходного источника на PV First , чтобы вся доступная солнечная энергия мгновенно направлялась на подключенные нагрузки переменного тока.

• Настройте параметры сброса нагрузки или предупредительные сигналы, чтобы предотвратить непрерывные циклы сбоев, когда солнечная энергия падает ниже активной потребности.

В промышленных приложениях, требующих высокой непрерывности работы, группы инженеров часто используют надежные аппаратные решения, такие как солнечный инвертор ES On Off Grid , который оснащен усовершенствованными внутренними протоколами управления питанием, специально созданными для балансировки колебаний входной фотоэлектрической энергии непосредственно с активными кривыми спроса переменного тока.

Когда инженерные системы для европейских коммерческих объектов сталкиваются с суровыми погодными условиями или промышленной средой с высоким содержанием пыли, защита чувствительной силовой электроники становится первостепенной задачей. В этих сценариях использование специализированных корпусов, таких как солнечный инвертор ES IP54 On Off Grid Euro, гарантирует, что внутренние высокочастотные коммутационные компоненты остаются полностью изолированными от влаги, твердых частиц и химического воздействия, обеспечивая при этом стабильное преобразование солнечной энергии без использования батарей.

Плюсы и минусы использования инверторной солнечной сети без батареи

Эксплуатация инвертора с автономным питанием от солнечной энергии без батареи значительно снижает первоначальную стоимость системы и исключает необходимость обслуживания накопителей энергии, но делает систему уязвимой к мгновенным перебоям в подаче электроэнергии при изменении солнечного света.

Проектирование солнечных установок без накопителей энергии требует баланса финансовой экономии и строгих эксплуатационных ограничений. Хотя удаление хранилища решает несколько неотложных проблем с бюджетом и обслуживанием, оно накладывает физические ограничения на доступность и стабильность питания.

Преимущества автономных систем без батарей

1. Существенное сокращение капитальных затрат

   Банки хранения энергии — особенно современные системы на основе литий-железо-фосфата (LiFePO4) — часто составляют от 40% до 60% общих затрат на аппаратное обеспечение системы. Удаление хранилища значительно снижает первоначальные финансовые вложения, обеспечивая значительно более быструю окупаемость инвестиций (ROI) при потреблении энергии только в дневное время.

2. Устранение деградации батареи и техническое обслуживание

   Все электрохимические технологии хранения страдают от снижения емкости с течением времени из-за термического стресса, циклического заряда и возраста. Работа без накопителей энергии исключает необходимость использования систем терморегулирования аккумуляторов, постоянной балансировки элементов, мониторинга емкости и дорогостоящей замены аккумуляторных батарей каждые 5–15 лет.

3. Высокая эффективность системы и снижение тепловых потерь

   Хранение энергии влечет за собой штраф за эффективность туда и обратно; При зарядке и разрядке литиевых или свинцово-кислотных аккумуляторов потери химической и тепловой энергии составляют от 8% до 20%. Направление постоянного тока напрямую от фотоэлектрических панелей через инвертор к нагрузкам переменного тока исключает этапы химического преобразования, максимизируя эффективность прямого использования солнечной энергии.

4. Упрощенная логистика и снижение сложности установки

   Системы хранения энергии добавляют значительный физический вес, требуют соблюдения особых требований при транспортировке и требуют строгого климат-контроля в помещении. Установка без батарей состоит просто из солнечных батарей, изолирующего распределительного устройства и инверторного блока, что значительно упрощает установку на месте и требования к площадке.

Недостатки автономных систем без батарей

1. Полное отсутствие ночного питания

   Поскольку солнечные панели генерируют электроэнергию исключительно в присутствии фотонов, автономный инвертор без батарей полностью отключается после захода солнца. Приложения, требующие непрерывной работы в режиме 24/7, не могут полагаться только на конфигурацию без батареи.

2. Чрезвычайная чувствительность к облачности и перепадам солнечного излучения.

   Без батареи, способной амортизировать кратковременные колебания мощности, проходящие облака, сильная дымка или внезапное затенение приводят к быстрому падению доступной фотоэлектрической генерации. Если поступающая солнечная энергия падает ниже требуемой нагрузки, инвертор должен мгновенно отключить нагрузку или отключиться, чтобы предотвратить повреждение из-за пониженного напряжения.

3. Строгие ограничения на пуск двигателя и пусковые токи

   Тяжелые индуктивные нагрузки, такие как водяные насосы, воздушные компрессоры и холодильные установки, требуют высоких временных пусковых токов (часто в 3–5 раз превышающих номинальную рабочую мощность) во время запуска. Банки хранения энергии легко справляются с этими кратковременными скачками спроса; без батареи солнечная батарея должна быть значительно увеличена по размеру только для того, чтобы выдерживать кратковременные пиковые всплески запуска.

4. Повышенная нагрузка на алгоритмы динамического управления

   В установках без батарей внутренние контуры управления DSP инвертора должны выполнять корректировки на уровне микросекунд для отслеживания динамических нагрузок в зависимости от колебаний солнечной энергии. Любой сбой в балансировке мощности приводит к немедленной нестабильности выходного напряжения или отключениям системы из-за сбоя.

Для требовательных коммерческих проектов и автономных удаленных операций, где надежное электропитание в дневное время должно сочетаться с эксплуатационной гибкостью, выбор надежного преобразовательного оборудования, такого как гибридный солнечный инвертор NKH Off Grid, дает разработчикам систем возможность эффективно работать в безбатарейных режимах сегодня, сохраняя при этом полное плавное расширение «подключи и работай» для банков хранения энергии завтра, если потребуется расширение мощности объекта.

Меры предосторожности при техническом обслуживании и рекомендации по эксплуатации : При управлении промышленными инверторами без батарей эксплуатационные группы должны соблюдать строгие протоколы управления нагрузкой. Всегда выполняйте запуск индуктивных машин в шахматном порядке, чтобы высокие пусковые токи не совпадали. Обеспечьте регулярную очистку фотоэлектрических панелей; в то время как грязная панель панели в системе с батарейным питанием просто замедляет скорость зарядки, грязные панели в системе без батареи напрямую вызывают преждевременное отключение нагрузки в полдень из-за внезапного падения напряжения при пиковой нагрузке.

Краткое содержание

Эксплуатация автономного инвертора без батареи представляет собой эффективное, высокоэффективное и экономичное инженерное решение для приложений, потребности в энергии которых соответствуют дневному свету. Переходя от низковольтной топологии шины постоянного тока к современным высоковольтным солнечным входам, современные автономные и гибридные инверторы устраняют необходимость в непрерывных электрохимических накопительных буферах. Хотя эта конфигурация исключает первоначальные затраты на хранение и предотвращает долгосрочную деградацию батарей, она требует точного системного проектирования: необходимо точно рассчитать напряжение фотоэлектрических цепочек, размеры солнечных батарей должны быть увеличены, чтобы поглощать динамическое облачное покрытие, а подключенные нагрузки должны управляться в пределах границ генерации в реальном времени. Для сельскохозяйственных насосов, дневных коммерческих операций и начальных этапов строительства удаленной инфраструктуры автономные инверторы без батарей обеспечивают чистую и надежную энергию переменного тока чистой синусоидальной формы прямо от солнца.
