Руководство по инвертору чистой волны: когда вам нужен инвертор чистой синусоидальной волны

Реальный вопрос покупателя актуален: нужна ли мне чистая мощность переменного тока или достаточно более дешевого модифицированного волнового инвертора? Как инженеры SNADI/SNAT Solar, мы отвечаем, сначала проверив список нагрузки. Зарядное устройство для телефона — это не то же самое, что компрессор холодильника, медицинское устройство, инструмент с регулируемой скоростью или резервная система для небольшой клиники.

Министерство энергетики объясняет, что фильтры и электроника могут генерировать чистую повторяющуюся синусоидальную волну при переключении инвертора, и что синусоидальная волна — это форма напряжения, которую сеть может использовать без повреждения электрооборудования. Вот почему качество сигнала имеет значение. Инвертор не только превращает постоянный ток в переменный; он определяет качество переменного тока, который получают ваши нагрузки.

Что означает чистая волна

Правильный термин — инвертор чистой синусоидальной волны. Это означает, что выходной сигнал инвертора имеет форму плавного сигнала переменного тока, используемого в электросети. Министерство энергетики описывает инвертор как силовое электронное устройство, которое преобразует электричество постоянного тока, генерируемое солнечными фотоэлектрическими панелями, в электричество переменного тока.

Модифицированные синусоидальные инверторы могут быть приемлемы для простых резистивных нагрузок или временного малобюджетного использования. Чистая синусоидальная волна становится более безопасным выбором, когда нагрузка включает в себя двигатели, компрессоры, электронные средства управления, коммуникационное оборудование, аудиооборудование, медицинские устройства или приборы, которые работают в течение многих часов от резервного питания.

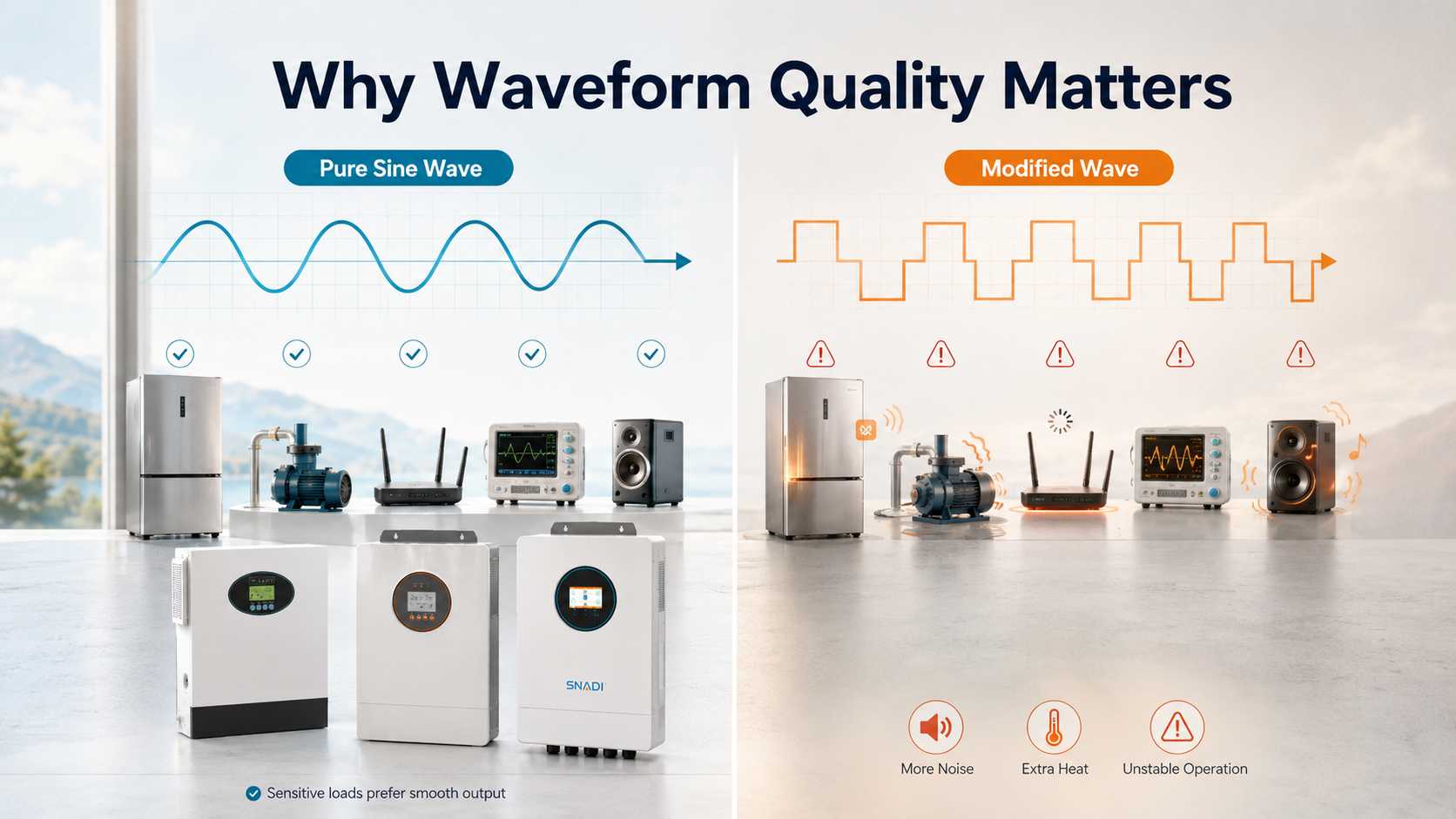

Чистая синусоида против модифицированной синусоиды

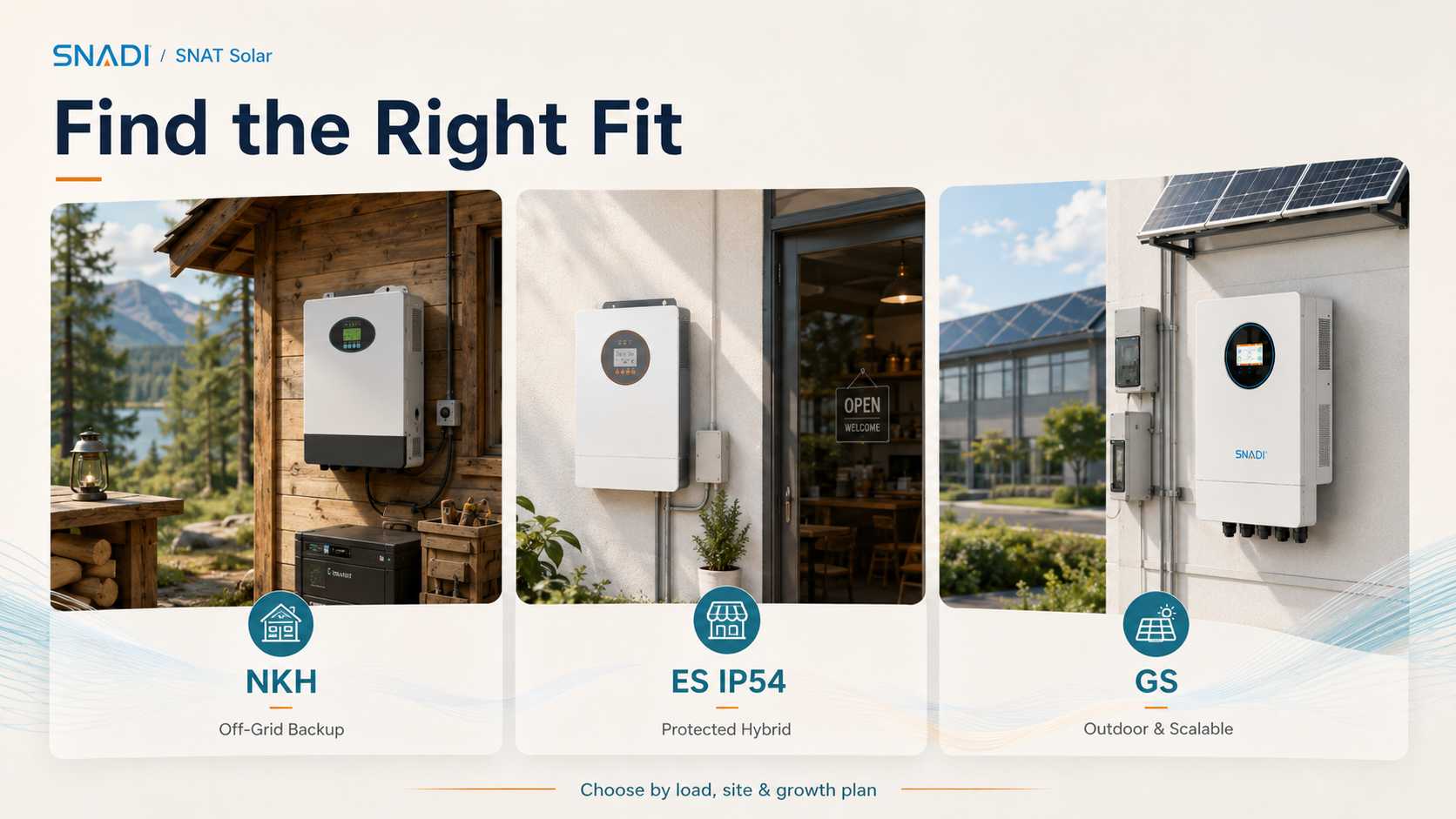

Где подходят продукты SNADI/SNAT

Для покупателей автономных и слабых сетей NKH является наиболее естественным продуктом для обсуждения после списка загрузки. SNADI/SNAT Solar позиционирует NKH как автономный гибридный инвертор мощностью 1,2–12 кВт с выходом чистой синусоидальной волны, встроенным MPPT, ЖК-мониторингом, дополнительным WiFi/GPRS и защитой от перегрузки, перегрева и короткого замыкания. Если у покупателя есть небольшой магазин, ферма, клиника или дом, которому требуется солнечная зарядка плюс резервное питание от сети переменного тока, NKH объединяет сигналы, MPPT и мониторинг в одной автономной архитектуре.

Для наружных или расширяемых гибридных систем GS лучше ориентируется на долговечность и масштабируемость. GS — это гибридный инвертор мощностью 6,5 кВт со степенью защиты IP65, автономной выходной мощностью 6,5 кВт, номинальным напряжением батареи 48 В, коэффициентом THDi ниже 3 % для линейной нагрузки, связью по Wi-Fi/RS485/сухим контактам и возможностью подключения до шести устройств параллельно. Мы бы не рекомендовали GS только потому, что он заявляет о чистоте сигнала; мы бы порекомендовали его, если покупателю также необходима защита на открытом воздухе, параллельный рост и мониторинг.

Для домов или малых предприятий, которым нужен защищенный гибридный инвертор с включением/выключением от сети, ES IP54 подойдет после того, как мы подтвердим нагрузку, план батареи и место установки. SNADI/SNAT Solar указывает ES IP54 как модели мощностью 6,2 кВт/12 кВт с чистым синусоидальным преобразованием, поддерживаемым руководством по эксплуатации, защитой IP54, дополнительным дистанционным мониторингом Wi-Fi, временем преобразования 10 мс и максимальным напряжением холостого хода фотоэлектрической системы 500 В.

Компания SNADI/SNAT Solar также предлагает семейства низкочастотных инверторов FT/FTB, NKH, GS и ES IP54 в своем портфолио солнечных инверторов. FT и NKM поддерживают выход чистой синусоидальной волны, настраиваемое выходное напряжение и частоту, статус ЖК-дисплея в реальном времени, варианты связи RS485/WiFi или RS232 и функции защиты/сигнализации. Это делает низкочастотные варианты актуальными, когда покупатель имеет более тяжелые импульсные нагрузки и хочет обсудить инвертор на основе трансформатора.

Как определить размер инвертора чистой синусоиды

Сначала перечислите ватты непрерывной работы. Во-вторых, определите пиковые нагрузки при запуске. В-третьих, соблюдайте напряжение аккумулятора. В-четвертых, оцените постоянный ток и тепло. В-пятых, оставьте запас на будущие нагрузки и паровые помещения.

Например, резервная панель с холодильником, маршрутизатором, освещением и небольшим насосом большую часть времени может работать ниже 2 кВт, но насос и холодильник могут создавать кратковременные скачки напряжения. Если инвертор выбран только по постоянной мощности, у покупателя могут возникнуть случайные отключения. Если инвертор имеет слишком большую мощность без проверки емкости аккумулятора, система может запустить нагрузку, но не сможет обеспечить необходимое время резервного питания.

Финансовая ценность и компромиссы

Чистая синусоидальная волна стоит дороже, чем базовые модифицированные волновые продукты, но ее ценность не является абстрактной. Это может уменьшить количество жалоб на совместимость устройств, нагрев, акустический шум, обращения в службу поддержки и риск преждевременной замены. Для бизнеса ценность измеряется предотвращенными перерывами в работе. Если холодильная камера, система торговой точки, медицинское оборудование или коммуникационная стойка остаются стабильными во время сбоя, инвертор защитит прибыль или обеспечит непрерывность обслуживания.

Модифицированной волны еще может хватить для простого временного использования. Покупатель должен быть честен в отношении грузов. Если в список нагрузки входят только базовые фонари и нечувствительные зарядные устройства, более дорогостоящая гибридная система может не потребоваться. Если в список входят двигатели, компрессоры и электроника, чистая синусоидальная волна обычно является более безопасным инженерным выбором.

Совет инженера по солнечной энергии SNADI/SNAT

Попросите покупателя прислать фотографии устройства или паспортные данные, а не только общую оценку мощности. Вопрос о форме волны и вопрос о скачках связаны между собой. Инвертор чистой синусоидальной волны, который слишком мал, все равно выйдет из строя; большой инвертор с плохой формой сигнала все равно может вызвать проблемы с нагрузкой.

Контрольный список покупок

Проверьте выходной сигнал чистой синусоидальной волны, непрерывную номинальную мощность, номинальный импульсный ток, THD, если таковой имеется, диапазон входного напряжения, напряжение батареи, предел BMS, окно фотоэлектрического напряжения, время переключения, функции защиты, охлаждение, связь и среду установки. Для систем высокой мощности требуется квалифицированный монтаж и соответствующая защита постоянного тока.

Заключение

Когда вам нужен инвертор чистой синусоидальной волны? Используйте чистую синусоидальную волну для чувствительной электроники, двигателей, компрессоров, медицинского или коммуникационного оборудования, а также систем резервного питания от солнечной энергии, где качество переменного тока влияет на надежность. Для SNADI/SNAT Solar NKH подходит для практического автономного гибридного резервного копирования, GS подходит для масштабируемых гибридных систем на открытом воздухе, ES IP54 подходит для защищенного домашнего и небольшого коммерческого использования с включенной и автономной сетью, а низкочастотные варианты FT/FTB или NKM заслуживают рассмотрения при работе с большими импульсными нагрузками. Правильный инвертор – это тот, который соответствует форме сигнала, импульсной мощности, емкости аккумулятора и риску покупателя.
