Мониторинг уровня панели привлекателен, поскольку он обещает видимость каждой солнечной панели. Практический вопрос заключается в том, уменьшит ли такая видимость потери производства, количество поездок грузовиков или гарантийные разногласия. Простая крыша с одним направлением и без тени может не нуждаться в данных на уровне модуля. Затененная крыша, многоориентированная решетка, ценный коммерческий объект или автопарк, управляемый установщиком, могут окупить дополнительные затраты за счет более быстрого обнаружения неисправностей и более четкой записи обслуживания.
DOE FEMP рекомендует учитывать калибровку, обмен информацией с заинтересованными сторонами, отчетность, доступ к непатентованным услугам, резервное копирование данных, кибербезопасность и поддержку ИБП при выборе платформ фотоэлектрического мониторинга. Это руководство важно, поскольку мониторинг на уровне панели — это не только аппаратное обеспечение. Это рабочий процесс для поиска, назначения и устранения проблем с производительностью.
Что означает мониторинг на уровне панели
Мониторинг на уровне панели, также называемый мониторингом на уровне модуля, собирает данные о производительности на уровне отдельного модуля или модуля электроники. Данные могут поступать от микроинверторов, оптимизаторов мощности или электроники на уровне модуля. Он отличается от мониторинга на уровне системы, который показывает производство всего объекта, и мониторинга на уровне инвертора, который показывает состояние инвертора, поведение строки или MPPT и сигналы тревоги.
Министерство энергетики объясняет, что микроинверторы представляют собой инверторы меньшего размера, размещенные на каждой панели, и что затенение или повреждение одной панели не приведет к снижению мощности, потребляемой от других, так же, как строковый инвертор. Та же самая логика проектирования объясняет, почему мониторинг уровня модуля может быть полезен на крышах с затенением, смешанной ориентации или труднодоступных панелях.

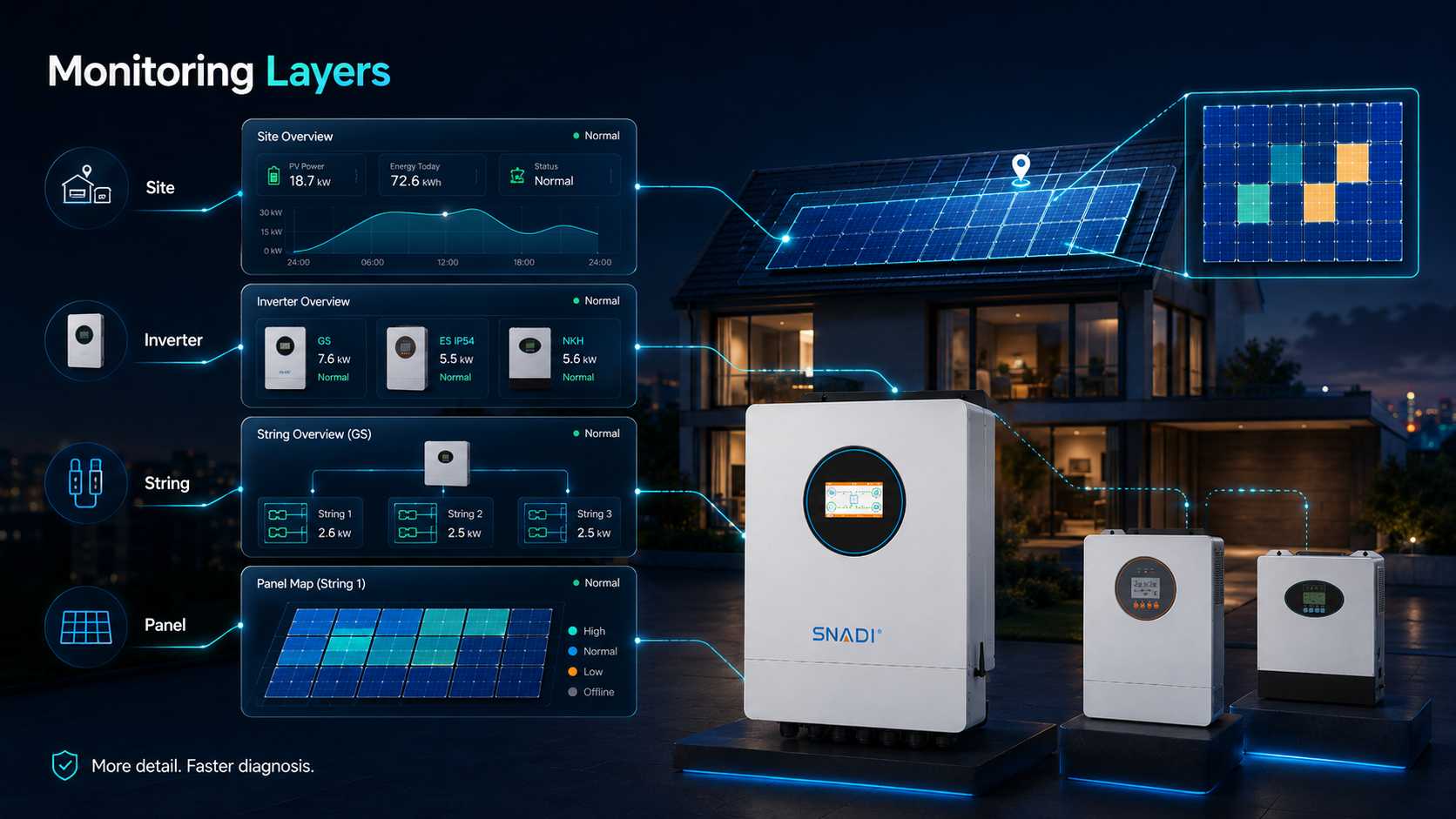

Сравнение уровней мониторинга
Уровень мониторинга | Что он видит | Лучше всего подходит | Влияние капитальных вложений | Стоимость эксплуатации и технического обслуживания |
Мониторинг на уровне системы | Общая фотоэлектрическая мощность, нагрузка на объект и импорт/экспорт сети | Простые дома и небольшие магазины | От низкого до среднего | Подтверждает энергетическую ценность на уровне объекта |
Мониторинг на уровне инвертора | Статус инвертора, поведение MPPT, аварийные сигналы и режим работы | Гибридные и автономные инверторные системы | Обычно встроен в корпус инвертора. | Подходит для удаленного обслуживания и резервных проверок. |
Мониторинг на уровне строки | Ток струны или закономерности повреждения струны | Большие крыши и массивы C&I | Середина | Сужает зону неисправности |
Мониторинг на уровне панели | Данные отдельного модуля или MLPE | Затененные, сложные или дорогостоящие системы | Выше | Быстрее обнаруживает неисправности модуля |
Платформа эксплуатации и обслуживания флота | Ключевые показатели эффективности, заявки и отчеты для нескольких площадок | Монтажники и управляющие активами | Выше | Расставляет приоритеты в сервисных работах по потерям |

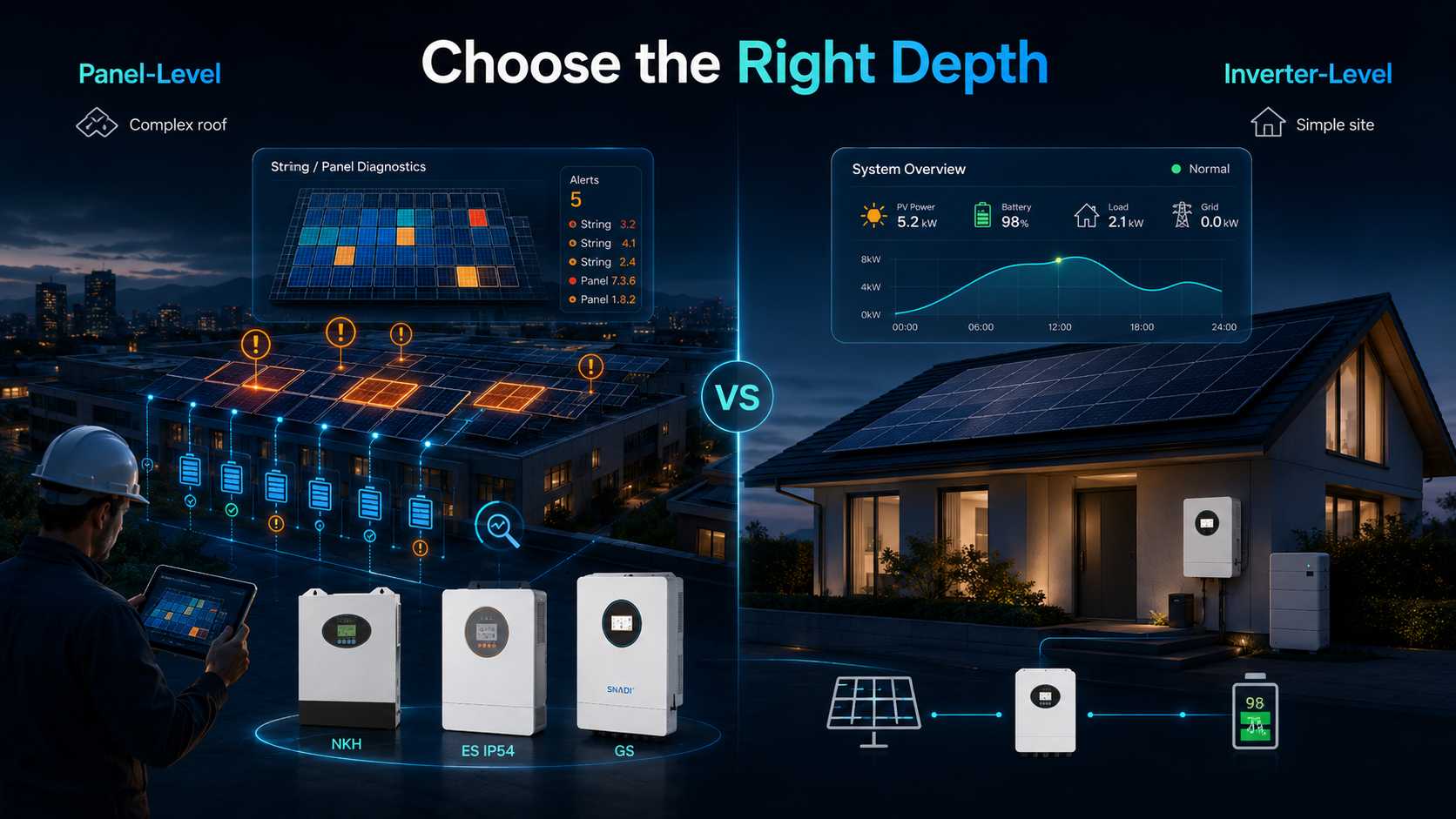

Когда данные на уровне панели того стоят
Данные уровня панели стоит учитывать, когда система имеет затенение, различные направления модулей, препятствия на крыше, чувствительные к гарантии владельцы, высокие затраты на рабочую силу, ограничения удаленного доступа или коммерческий контракт на эксплуатацию и техническое обслуживание. Если установщик управляет несколькими сайтами, предупреждение на уровне модуля может сократить время диагностики. Если у покупателя есть только небольшой незаштрихованный массив, тех же данных может оказаться больше, чем будет использовать владелец.
DOE FEMP поощряет службы мониторинга, которые сообщают о поставке энергии и ключевых показателях производительности, отправляют уведомления и помогают автоматически диагностировать проблемы. Уведомление полезно только тогда, когда оно создает действие: проверьте модуль, подтвердите строку, назначьте техника, устраните неисправность и проверьте восстановленный выход.
Как инженеры SNADI/SNAT будут определять соответствие продукта
SNADI/SNAT Solar GS в качестве гибридного инвертора IP65 мощностью 6,5 кВт с поддержкой Wi-Fi и связи RS485 для отслеживания данных в реальном времени и управления системой. Мы бы рекомендовали GS, когда покупателю нужна видимость наружного гибридного инвертора, масштабируемая резервная емкость и четкое состояние системы, а не межмодульная электроника.
SNADI/SNAT Solar ES IP54 с дополнительным дистанционным мониторингом Wi-Fi, связью USB/RS485 и управлением сухим узлом. Местные руководства по ES IP54 поддерживают варианты удаленного мониторинга, выход чистой синусоидальной волны, настройку батареи, подключение к фотоэлектрическим модулям и интерфейсы RS485/сухие контакты. В реальном проектировании это означает, что ES IP54 может закрепить мониторинг инвертора и батареи, в то время как мониторинг на уровне панели добавляется только в том случае, если самому фотоэлектрическому массиву требуется видимость неисправностей на уровне модуля.
Покупателям автономных или слабых сетей NKH следует рассматривать как практичный гибридный инвертор с ЖК-дисплеем, дополнительным WiFi/GPRS и интегрированным поведением MPPT, а не как платформу уровня панели. SNADI/SNAT Solar позиционирует NKH как автономный гибридный инвертор мощностью 1,2–12 кВт со встроенным управлением MPPT, выходом чистой синусоидальной волны, ЖК-мониторингом и дополнительным WiFi/GPRS.
Стоимость и операционный риск
Сценарий | Значение контроля на уровне панели | Риск, если не использовать | Лучшая недорогая альтернатива |
Простая незатененная крыша дома | От низкого до среднего | Потеря всей системы все еще может быть обнаружена | Мониторинг инвертора плюс ежемесячный обзор производства |
Крыша с тенью или смешанным наклоном | Высокий | Одна панель или секция могут незаметно ухудшиться | Добавьте электронику на уровне модуля там, где есть тень. |
Коммерческая крыша с договором на обслуживание | Высокий | Техник тратит больше времени на поиск неисправностей | Мониторинг строк плюс четкий поток заявок на эксплуатацию и обслуживание |
Автономная система резервного копирования | Середина | Сигналы тревоги батареи или инвертора имеют большее значение, чем данные модуля | Сначала осуществляется контроль инвертора и аккумулятора. |
Парк установщиков | Высокий | Медленная сортировка на многих сайтах | Панель управления автопарком и владение оповещениями |
МЭА заявляет, что к 2030 году переменные возобновляемые источники энергии будут генерировать почти 30% мирового производства электроэнергии, что увеличивает потребность в гибкости и инвестициях в энергосистему. По мере роста фотоэлектрических парков глубина мониторинга становится решением, связанным с затратами на обслуживание. Дополнительные данные могут помочь, но только если кто-то их проверит.
Совет инженера SNADI/SNAT
Прежде чем платить за мониторинг на уровне панели, поинтересуйтесь, кто будет просматривать карту модуля каждый месяц. Если ответ «никто», начните с мониторинга на уровне инвертора, данных интеллектуальных счетчиков и четкого оповещения владельца. Данные на уровне модуля без рабочего процесса O&M могут стать неиспользуемым шумом.
Контрольный список покупателя
Проверьте частоту обновления данных, серьезность предупреждений, доступ установщика, экспорт отчетов, гарантийные доказательства, кибербезопасность, резервное копирование данных, привязку к платформе и совместимость с мониторингом инвертора и аккумулятора. Для коммерческих систем спросите, могут ли сигналы тревоги стать сервисными заявками и можно ли проверить ремонт с панели управления.
Мониторинг на уровне панели может сократить время устранения неполадок, но добавляет аппаратное обеспечение, точки связи и зависимость от платформы. Мониторинга на уровне инвертора может быть достаточно, когда основным риском для покупателя является состояние резервного питания, SOC батареи или сигналы тревоги инвертора.
Заключение
Мониторинг на уровне панели автоматически не является лучшим решением для каждой фотоэлектрической системы. Это правильный ответ, когда видимость на уровне модуля снижает реальные потери, время обслуживания или конфликт гарантий. Для солнечных систем SNADI/SNAT GS, ES IP54 и NKH обеспечивают точки мониторинга и управления на стороне инвертора; Мониторинг на уровне модуля следует добавлять, когда это оправдано крышей, коммерческой моделью эксплуатации и технического обслуживания или требованиями к определению места повреждения. Покупателям следует выбрать глубину мониторинга, соответствующую финансовому риску сайта.
✉️Электронная почта: exportdept@snadi.com.cn
Веб-сайт:
☎️WhatsApp/WeChat: +86 1803929353
Часто задаваемые вопросы
Это мониторинг, который собирает данные о производительности на уровне отдельного модуля или электроники модуля, часто с помощью микроинверторов, оптимизаторов или электроники уровня модуля.
Чем он отличается от мониторинга на уровне инвертора?
Когда за данные на уровне панели стоит платить?
Когда достаточно мониторинга инвертора?
Как следует позиционировать продукты SNADI/SNAT?
Что следует проверить покупателям перед выбором глубины мониторинга?
