Контроллер солнечного заряда управляет энергией постоянного тока между фотоэлектрической батареей и батареей. Он регулирует зарядку в пределах электрических ограничений и настроек массива, контроллера и аккумулятора. Оно не заменяет систему управления батареями, инвертор, защиту постоянного тока или квалифицированную проверку установки.
Приведенная ниже последовательность действий помогает покупателям собрать полезные доказательства, отклонить несовместимую конструкцию и узнать, когда следует прекратить дистанционную диагностику.
Начните с симптома
Начните с информации, которую можно прочитать, не открывая оборудование и не прикасаясь к проводникам, находящимся под напряжением. Запишите точную модель контроллера, время, погоду, фотоэлектрическое напряжение, напряжение батареи, зарядный ток, рабочую стадию, температуру и код сигнализации. Одно нулевое значение мало о чем говорит. Группа показаний, снятых в один и тот же момент, дает поставщику или установщику полезную отправную точку.
Прекратите эксплуатацию оборудования при наличии дыма, запаха гари, попадания воды, расплавленной изоляции, оголенного проводника, необычного тепла, повторяющихся защитных действий или незнакомого сигнала тревоги батареи. Сфотографируйте дисплей и этикетки из безопасного положения, а затем обратитесь в квалифицированную службу поддержки.

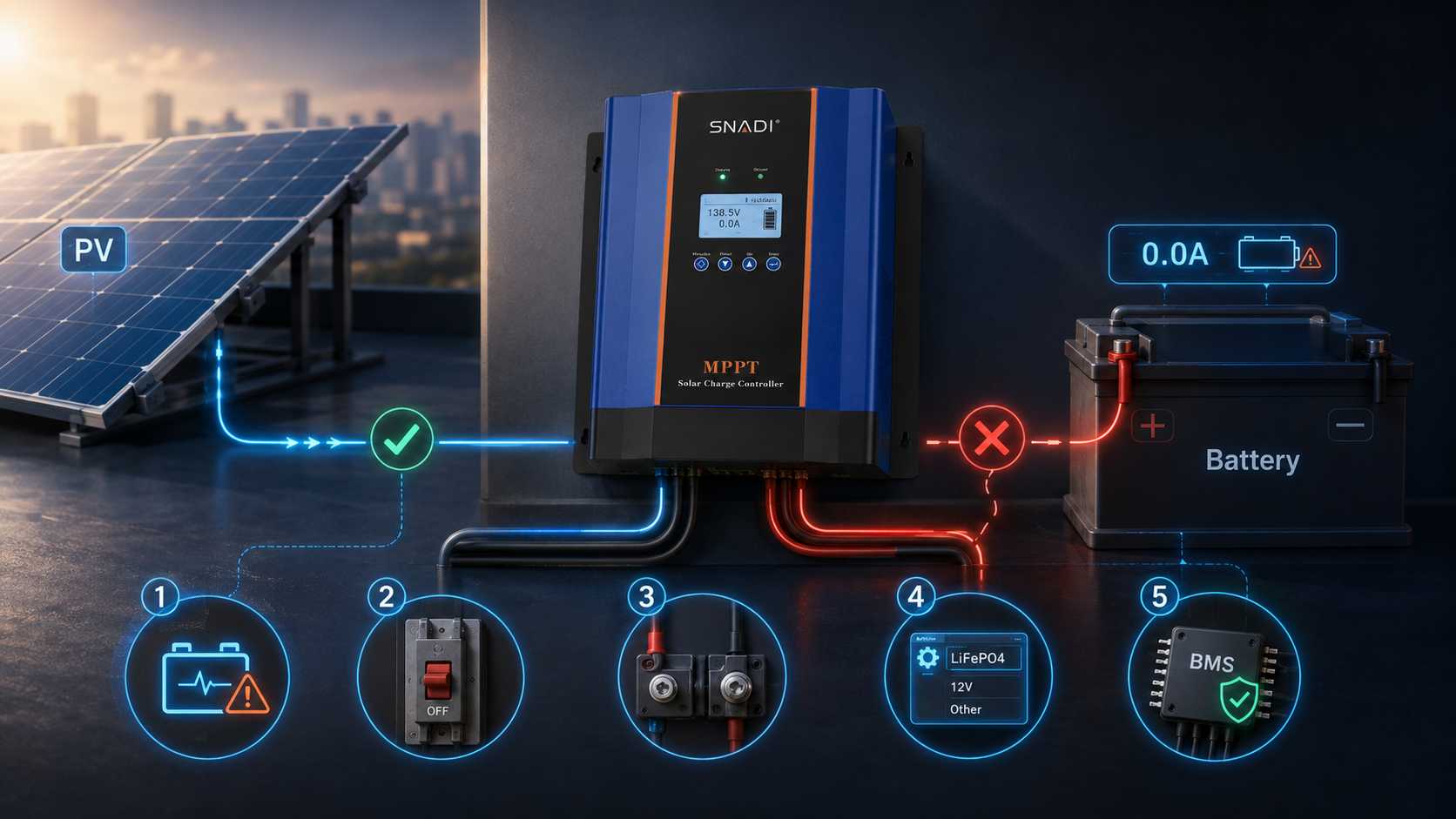

Тот же самый симптом отсутствия заряда может возникнуть из-за плохого подключения аккумулятора, открытого защитного устройства, ограничения управления аккумулятором, слабых фотоэлектрических условий или настройки, не соответствующей аккумулятору. Замена контроллера до разделения этих категорий может привести к увеличению капитальных затрат, оставив при этом первоначальную неисправность.
Видимый симптом | Первая информация для проверки | Почему это важно |
Нет чтения PV | Погода, состояние изоляции массива, индикация защиты и точный код ошибки. | Контроллер может не иметь доступного входа или может находиться под защитой. |
Фотоэлектрическое напряжение, но нет зарядного тока | Напряжение аккумулятора, состояние аккумулятора, стадия зарядки, температура и история сигналов тревоги. | Аккумулятор может быть полным, ограниченным, отключенным или вне допустимого состояния. |
Зарядка прекращается слишком рано | Профиль батареи, напряжение на контроллере и клеммах батареи, а также изменения нагрузки | Могут быть задействованы настройки, разница напряжений или событие защиты аккумулятора. |
Контроллер перегревается или подает сигналы тревоги | Место установки, вентиляция, история нагрузок и ограничение вручную | Тепловая защита или состояние объекта могут ограничивать работу. |
Разряд батареи в ночное время кажется необычным | Журнал контроллера, другие нагрузки постоянного тока, использование инвертора в режиме ожидания и данные мониторинга батареи | Контроллер может быть не единственным источником энергии. |
Проследите путь питания, прежде чем обвинять контроллер
Запишите систему в виде одной строки: фотоэлектрическая батарея, изоляция постоянного тока и защита от перегрузки по току, контроллер заряда, защита аккумулятора, аккумулятор, а затем нагрузки постоянного тока или инвертор. Между массивом и аккумулятором находится автономный контроллер заряда солнечной батареи. Бытовые нагрузки переменного тока обычно получают питание через инвертор, а не через нагрузочную клемму контроллера.
Эта диаграмма предотвращает три распространенные ошибки при покупке. Во-первых, гибридный инвертор уже может содержать один или несколько входов MPPT, поэтому другой автономный контроллер может дублировать функцию. Во-вторых, система управления батареями защищает элементы и может ограничивать зарядку, но не заменяет внешний контроллер. В-третьих, дисплей контроллера может сообщать значение локальной клеммы, которое отличается от значения на аккумуляторе, когда соединение, кабель или защитное устройство создают проблему.

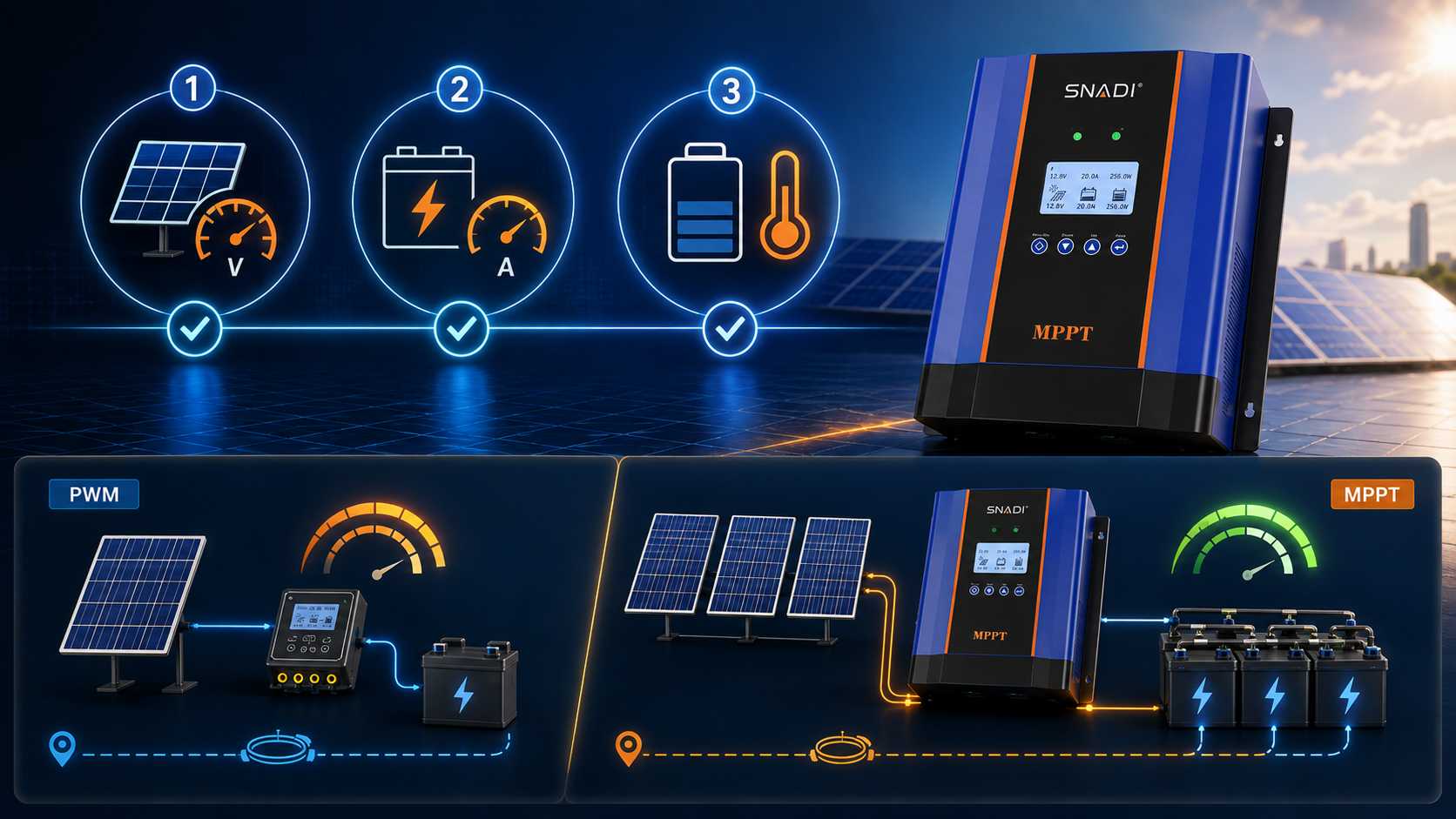

Прежде чем сравнивать MPPT и PWM, пройдите три рейтинговых параметра.
Ворота первые: входное напряжение фотоэлектрической батареи — это граница
Соберите данные о напряжении разомкнутой цепи модуля, максимальном напряжении питания модуля, количестве последовательно соединенных модулей, максимальном входном PV-напряжении контроллера и рабочем диапазоне MPPT. Эти цифры отвечают на разные вопросы. Максимальное входное напряжение является границей. Рабочий диапазон — это то место, где отслеживание предназначено для работы. Максимальное напряжение питания — это рабочее значение модуля, тогда как напряжение разомкнутой цепи представляет собой другое состояние.
В эту проверку входит температура, поскольку напряжение модуля может меняться при изменении температуры элемента. Строка, которая кажется приемлемой в результате сравнения этикеток для теплой погоды, может потребовать другого вывода в самых холодных ожидаемых расчетных условиях. Не рассматривайте максимум контроллера как цель. Используйте текущий паспорт модуля, руководство по контроллеру, условия на месте и местный метод проектирования.
Ворота два: зарядный ток и напряжение батареи отвечают на разные вопросы
Номинальный ток обычно описывает сторону зарядки аккумулятора, в то время как фотоэлектрический вход имеет собственное напряжение и ток. Victron Energy описывает это разделение в руководстве, где модель 75 на 15 обозначает максимальное фотоэлектрическое напряжение 75 В и максимальный зарядный ток батареи 15 А. Правило наименования принадлежит этим моделям, но к каждому предложению применим более широкий урок: определите, какие клеммы и условия эксплуатации описывает каждое число.
Контроллер, способный выдавать больший ток, не означает, что батарея должна принимать этот ток. Ограничения производителя батареи, конструкция кабеля, защитные устройства, температура и система управления батареями могут устанавливать более низкий потолок. При выборе размера контроллера заряда солнечной энергии принимается решение о наименьшем применимом пределе системы.
Третий этап: профиль батареи и температура должны совпадать
Свинцово-кислотная зарядка может потребовать режима объемной, абсорбционной, плавающей, уравнительной и температурной компенсации в соответствии с указаниями производителя аккумулятора. Для литиевых батарей могут потребоваться разные пределы напряжения, поведение при прекращении заряда, температурные ограничения и поддержка связи.
Область применения IEC 62509 устанавливает минимальные требования к функционированию и производительности фотоэлектрических контроллеров заряда, используемых со свинцово-кислотными батареями. Прежде чем запрашивать окончательную модель контроллера, отправьте поставщику паспорт модуля, предлагаемое последовательное и параллельное расположение, паспорт батареи, требования к связи для управления батареей, диапазон температур на объекте, длину кабеля и блок-схему системы. Этот пакет более ценен, чем просто мощность панели.
Прочтите этикетку как отдельные ограничения для фотоэлектрических модулей и батарей.
Таблица номиналов — это самая безопасная отправная точка для определения размера контроллера MPPT. Поместите каждое число рядом с терминалом и состоянием, которое оно описывает. Сторона PV может включать максимальное входное напряжение, рабочий диапазон, входной ток и разрешенную мощность массива. Со стороны батареи могут быть указаны номинальное напряжение, зарядный ток, химический состав, температурные условия и требования к связи.
Не используйте максимальное фотоэлектрическое напряжение в качестве обычной проектной цели. Массив может пересечь эту границу, если модули расположены последовательно и напряжение повышается при низкой температуре. И не воспринимайте самый большой зарядный ток как правильную настройку аккумулятора.
Выберите MPPT или PWM для соответствия системе
ШИМ-контроллер подключает массив напрямую к аккумулятору во время зарядки, поэтому работа массива регулируется напряжением аккумулятора. Это может подойти для небольшой, специально подобранной системы с умеренным потреблением энергии и веской причиной для контроля стоимости оборудования.
Контроллер заряда солнечной батареи MPPT использует преобразование постоянного тока, чтобы позволить массиву работать при напряжении, отличном от напряжения батареи, в то время как он управляет выходной мощностью зарядки. В отчете Sandia и IEA PVPS отмечается, что максимальное напряжение питания зависит от освещенности и температуры и что алгоритм MPPT регулирует напряжение для достижения максимальной мощности. Это поддерживает условную выгоду, а не один фиксированный прирост энергии для каждого объекта.
ШИМ может оказаться целесообразным для небольшой системы зарядки с хорошо подобранным оборудованием и низким потреблением энергии. MPPT может оказаться целесообразным для массива большего размера, более длинной кабельной трассы или батареи, которая должна восстанавливаться после повторяющихся сбоев.
Фактор принятия решения | ШИМ, скорее всего, подойдет, когда | MPPT, скорее всего, подойдет, когда |
Соотношение напряжения фотоэлектрической батареи и батареи | Система специально подобрана и подтверждена руководствами. | Массив работает при значительно более высоком напряжении в пределах ограничений контроллера. |
Энергетическая ценность | Ежедневный спрос низкий, а некоторые упущенные возможности фотоэлектрической энергии требуют небольших эксплуатационных расходов. | Ограниченная площадь крыши или необходимость резервного копирования делают возможность зарядки ценной |
Кабельная трасса | Путь фотоэлектрического кабеля короткий, ток низкого напряжения можно контролировать. | Более высокое рабочее напряжение фотоэлектрических модулей обеспечивает практичную конструкцию кабеля. |
Бюджет и сервис | Более низкие капитальные затраты на контроллер имеют наибольшее значение, и конструкция остается совместимой | Дополнительный контроль, мониторинг и сбор энергии могут снизить операционный риск. |
План роста | Система фиксированная и небольшая. | Будущие замены массива или батареи планируются и документируются. |
Проверьте выбор в двух разных рабочих циклах
Теперь рассмотрим малый бизнес с ограниченным пространством на крыше, более длинной кабельной трассой и аккумулятором, который необходимо перезаряжать после повторяющихся отключений. Рабочее напряжение массива выше напряжения батареи. Упущенная возможность зарядки увеличивает расход топлива генератора или оставляет меньший резерв на следующий перерыв. Конструкция MPPT может предложить более высокую ценность, если массив остается в пределах входного диапазона фотоэлектрических модулей, а батарея может принимать запланированный ток.
Коммерческое сравнение – это не цена контроллера против универсального процента энергии. Это цена контроллера с учетом возможности зарядки, конструкции кабеля, ограничений по крыше, доступности батареи и предотвращения работы генератора. Запросите оценку на основе фактического массива и профиля нагрузки вместо фиксированного заявления о выигрыше MPPT.
Размещайте контроллер CM только после того, как будет понятна архитектура.
Для системы, спроектированной на основе отдельного контроллера, мы используем контроллер солнечной зарядки SNADI/SNAT Solar CM MPPT в качестве соответствующего семейства продуктов. Мы предлагаем варианты CM 30A, 40A, 50A, 60A, 80A и 100A. Мы также публикуем различные рабочие диапазоны MPPT и максимальные значения входной мощности панели для аккумуляторных систем на 12 В, 24 В и 48 В.
Одна и та же модель CM может иметь различное указание мощности панели при изменении напряжения аккумуляторной системы. Покупателю по-прежнему необходимо напряжение разомкнутой цепи массива в расчетных условиях, максимальное напряжение питания, расположение цепочек, химический состав батареи, допустимый зарядный ток, потребности в связи, условия корпуса и текущая версия руководства.
Заключение
Решение о контроллере заряда солнечной батареи становится более безопасным, когда симптом отделен от выбора продукта. Сначала зафиксируйте показания. Затем проследите путь силы. Прежде чем сравнивать MPPT с PWM или выбирать модель, передайте значения фотоэлектрического напряжения, тока батареи и вентилей профиля батареи.
Для автономной архитектуры зарядки отправьте нашей команде инженеров паспорт фотоэлектрического модуля, план цепочки, паспорт батареи, диапазон температур на объекте, длину кабеля и блок-схему системы. Мы можем проверить, подходит ли контроллер солнечной зарядки CM MPPT к проекту, и определить вопросы модели, которые необходимо решить перед установкой.
✉️ Электронная почта : marketing@snadi.com.cn
Веб-сайт :
☎️ WhatsApp/WeChat : +86 1803929353
Часто задаваемые вопросы
В массиве может быть напряжение, но недостаточно мощности, батарея может быть заполнена или ограничена, соединение или защитное устройство могут быть открыты, или контроллер может находиться в состоянии защиты. Запишите все показания с одного и того же момента и используйте точное руководство перед изменением настроек.
Когда вам нужен контроллер заряда солнечной батареи?
Может ли массив с более высоким напряжением заряжать аккумулятор на 12 В?
Является ли больший номинал ампер автоматически более безопасным?
Могу ли я использовать настройку литиевой батареи от другого контроллера?
