Для промышленного объекта в Керетаро или агроперерабатывающего завода в Минас-Жерайс качество электроэнергии и выставление счетов за коммунальные услуги представляют собой дорогостоящую двойную связку: 15-минутный всплеск запуска двигателя может установить максимальную плату за потребляемую мощность на весь месяц, в то время как внезапные отключения электроэнергии разрушают производственные линии и приводят к потере сырья. Работа дизельных генераторных установок тратит от 0,35 до 0,50 долларов за киловатт-час топлива и текущего обслуживания. Между тем, латиноамериканские коммунальные структуры, в частности Закон Бразилии о сборах за распределительные провода в размере 14 300 (TUSD Fio B) и мексиканский CFE GDMTH, наказывают за неуправляемый экспорт энергосистемы, в то же время сильно вознаграждая за счетчики собственного потребления и снижения пиковых нагрузок.
Чтобы выбрать подходящую коммерческую аккумуляторную систему хранения энергии (BESS), необходимо просмотреть брошюры с типовыми продуктами. Подрядчикам EPC и инженерам предприятий приходится сопоставлять первоначальные капитальные затраты с эффективностью обратного хода, полезной глубиной разряда, температурным поведением в некондиционируемых помещениях и интеграцией инвертора. В этом инженерном руководстве подробно описаны химические составы первичных батарей, топологии связи и архитектуры постоянного напряжения для коммерческих, промышленных и микросетей.

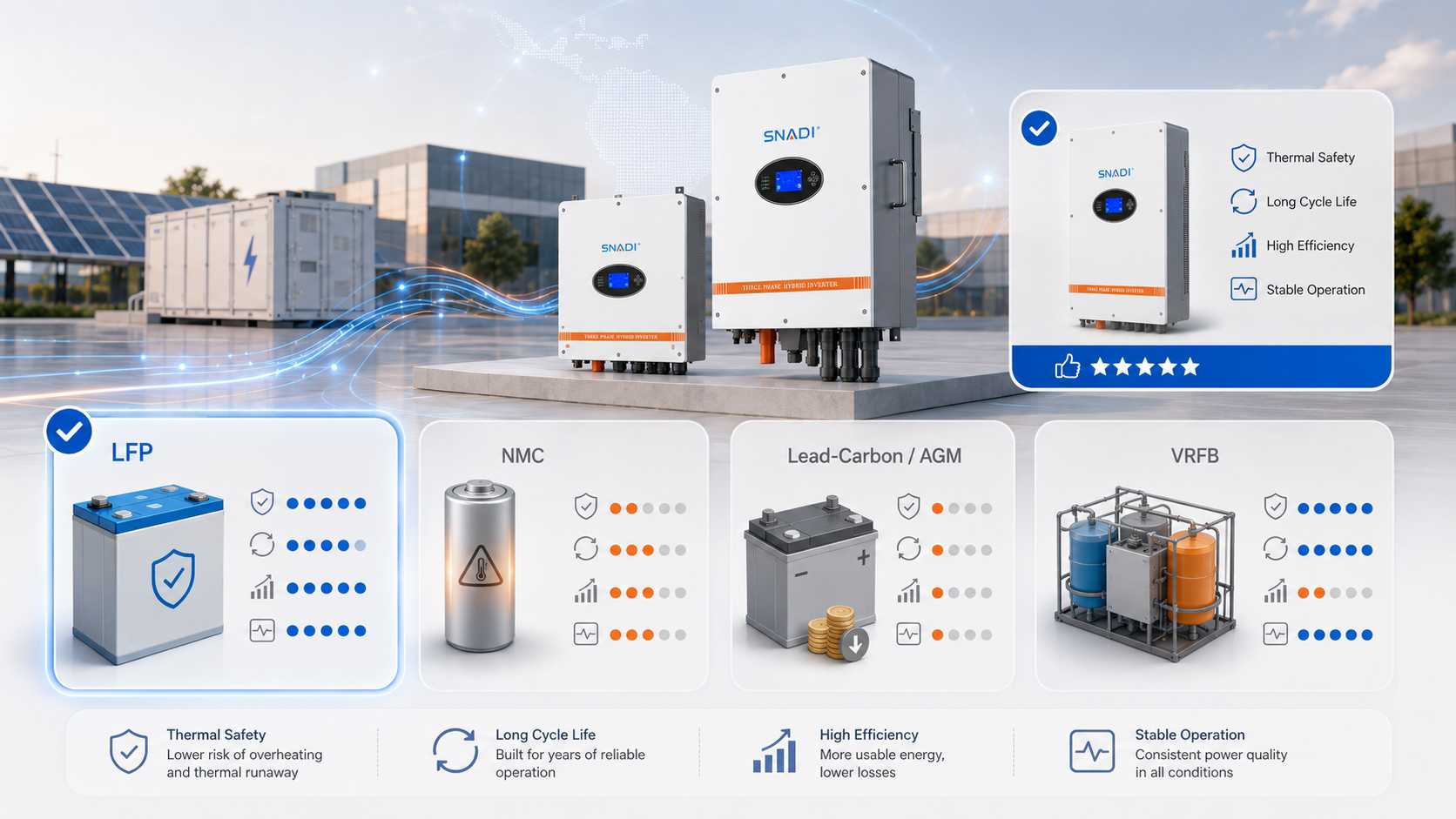

1. Химия BESS: термическая безопасность, долговечность цикла и LCOS.
Химический состав клеток определяет пороги температурного выхода из-под контроля, длительность цикла, занимаемую площадь и реальную приведенную стоимость хранения (LCOS). Коммерческий ландшафт определяют четыре химии:
1.1 Литий-железо-фосфат (LiFePO4 / LFP) – стандарт распределенного хранения данных
LFP — это четкий стандарт для коммерческих, промышленных и жилых стационарных хранилищ. Его кристаллическая структура оливина и прочные ковалентные связи PO предотвращают высвобождение кислорода во время термического стресса, увеличивая начало температурного неконтроля до ~ 270 ° C (по сравнению с ~ 210 ° C в химических соединениях с высоким содержанием никеля).
• Срок службы в цикле: от 6000 до 8000 полных циклов при глубине разряда 80 % (DoD) до достижения 70 % состояния работоспособности (SoH) — поддержка более 15 лет ежедневного использования солнечной энергии.
• КПД в обоих направлениях (RTE): КПД от 92% до 96% от постоянного тока, что минимизирует потери энергии во время ежедневных процедур зарядки/разрядки.
• Высокая способность C-Rate: непрерывный разряд от 0,5C до 1,0C позволяет аккумуляторной батарее емкостью 10 кВтч обеспечивать непрерывную выходную мощность от 5 кВт до 10 кВт для выдерживания индуктивных скачков напряжения при запуске двигателя.
• Цепочка поставок и соблюдение требований: состав, не содержащий кобальта и никеля, устраняет обязательства по обращению с токсичными тяжелыми металлами и позволяет избежать нестабильных цен на минеральное сырье.
Для коммерческих стоек и масштабируемых жилых систем модульные решения, такие как серия литиевых батарей SNAT Solar LiFePO4, интегрируют связь по открытому протоколу CAN/RS485 с ведущими гибридными инверторами, поддерживая параллельное соединение нескольких шкафов до 15 блоков без сторонних активных балансировщиков.
1.2 Никель-марганец-кобальт (NMC) – высокая плотность энергии с тепловыми накладными расходами
NMC обеспечивает высокую гравиметрическую плотность энергии (до 250 Втч/кг против 160 Втч/кг у LFP), что делает его доминирующим выбором в электромобилях. Однако в стационарных установках B2B в Латинской Америке NMC создает серьезные инженерные проблемы:
• Термическая чувствительность и нагрузка системы отопления, вентиляции и кондиционирования воздуха. Меньшее начало температурного неконтроля (~210°C) требует использования сложных систем активного жидкостного охлаждения и пожаротушения, соответствующих строгим испытаниям UL 9540A.
• Более короткий срок службы: обычно обеспечивает от 2500 до 4000 циклов при 80% DoD (8–10 лет при ежедневном режиме снижения пиковой нагрузки по сравнению с 12–15 годами для LFP).
• Более высокий LCOS: кобальтовое сырье и более короткий срок службы приводят к приведенной стоимости хранения в размере 0,11–0,16 доллара США/кВтч по сравнению с 0,07–0,12 доллара США/кВтч для LFP.
1.3 Свинцово-кислотные и свинцово-угольные технологии – низкие первоначальные капитальные затраты, строгие эксплуатационные ограничения
Затопленные батареи глубокого цикла, AGM и гелевые батареи до сих пор используются в устаревших автономных проектах в сельских районах Колумбии, Перу и Центральной Америки из-за низкой начальной цены. В конструкциях со свинцом и углеродом к отрицательной пластине добавляются углеродные материалы для предотвращения сульфатации во время работы при частичном заряде (PSoC). Несмотря на низкие закупочные затраты, их эксплуатационная экономика не соответствует циклическому коммерческому режиму:
• Низкая полезная емкость: Рекомендуемый DoD ограничен 50 % для стандартного AGM (70 % для свинцово-углеродного сплава). Для обеспечения полезной ежедневной нагрузки в 20 кВтч необходимо приобрести свинцово-кислотный аккумулятор емкостью 40 кВтч.
• Низкая эффективность: RTE в среднем составляет всего от 75% до 82%, тратя почти четверть собранной солнечной энергии на внутреннее рассеивание тепла.
• Частая замена. Свинцово-кислотные аккумуляторы, обеспечивающие всего 1000–2500 циклов, требуют полной замены каждые 3–5 лет, что увеличивает расходы на перевозку в течение срока службы, затраты на рабочую силу и утилизацию.
1.4 Поток ванадия (VRFB) и ион натрия (Na-ион)
Ванадиевые окислительно-восстановительные проточные батареи (VRFB) отделяют энергоемкость от выходной мощности через резервуары с жидким электролитом. Они обеспечивают более 15 000 циклов и нулевой риск возгорания, что делает их пригодными для длительного хранения (6–12 часов). Однако их большая занимаемая площадь, паразитные потери на насосе (снижение RTE до 68–75%) и высокие первоначальные капитальные затраты делают их непрактичными для распределенных систем КиИ мощностью менее 500 кВтч.
Ион натрия (ион Na) разрабатывается как многообещающая недорогая альтернатива с широким диапазоном рабочих температур (от -20°C до 60°C) и 3000–5000 циклов. Однако доступность распространения и проверенная на практике интеграция инверторов в Латинской Америке остаются ограниченными, что делает LFP надежным коммерческим выбором.
ПРИМЕЧАНИЕ ДЛЯ ИНЖЕНЕРА СОЛНЕЧНОЙ СОЛНЕЧНОЙ СОЛНКИ SNADI/SNAT: Термическое снижение номинальных характеристик при использовании в тропических и пустынных условиях. В северной Мексике (Сонора, Чиуауа) и северо-восточной Бразилии (Баия, Сеара) температура окружающей среды в некондиционируемых электрических помещениях регулярно превышает 40°C. Стандартные системы управления батареями LFP (BMS) автоматически регулируют зарядный ток при температуре 45°C для защиты химического состава элементов. Постоянная температура элемента на 10°C выше 25°C ускоряет календарное старение примерно на 20%. Инженеры EPC должны предусмотреть затененные шкафы с принудительной перекрестной вентиляцией или аккумуляторные шкафы с климат-контролем, а не устанавливать модули непосредственно под неизолированной металлической крышей. |

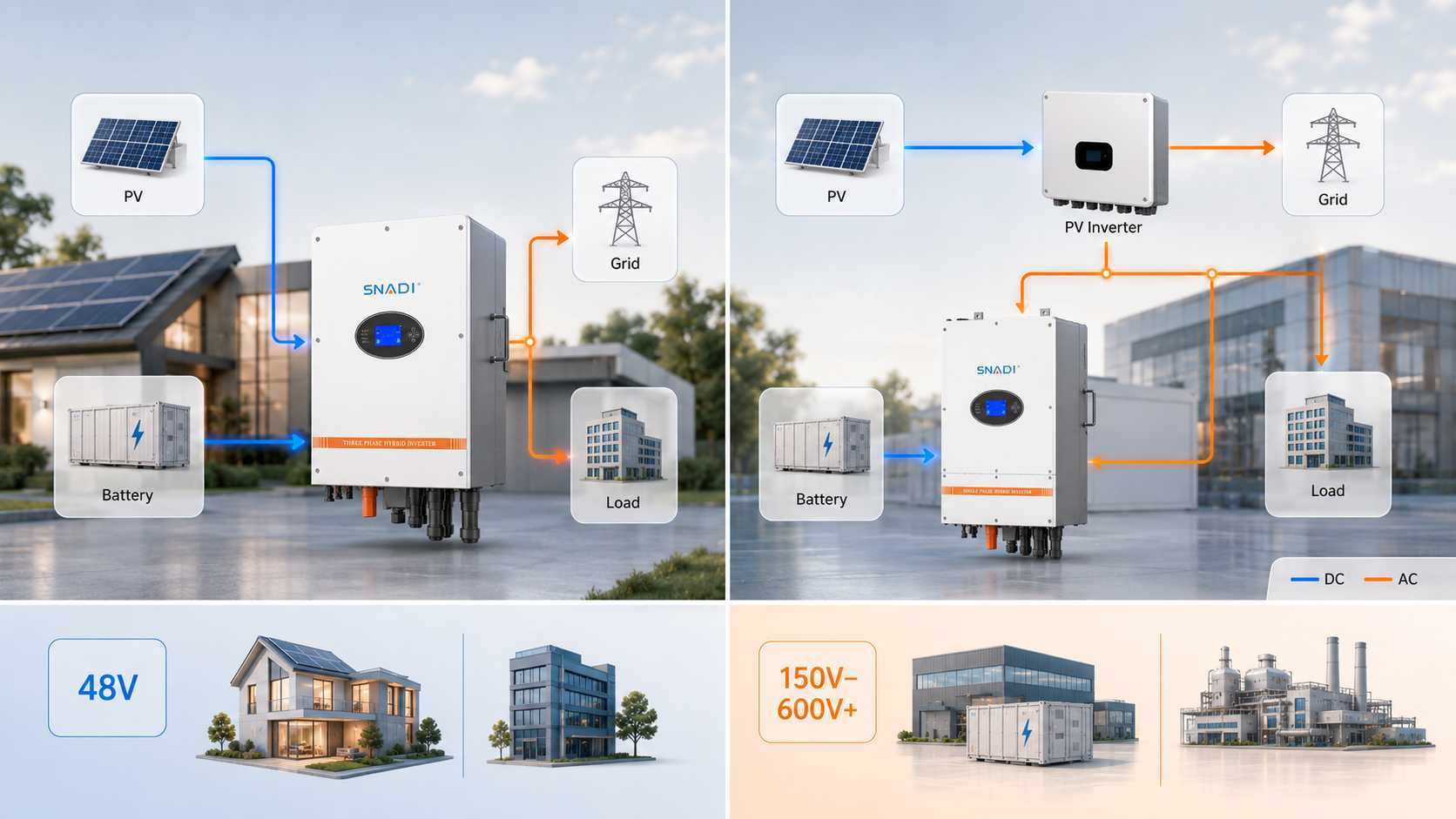

2. Архитектура системы: система хранения данных с подключением по постоянному току или по переменному току
Топология связи определяет общую эффективность преобразования, количество компонентов, задержку передачи и затраты на подключение балансовой системы (BOS).
2.1 Архитектура с подключением по постоянному току – максимальная эффективность для новых систем хранения данных с использованием солнечной энергии и систем хранения данных
В системе, связанной с постоянным током, солнечные фотоэлектрические цепочки и блок литиевых батарей подключаются к общей шине постоянного тока внутри центрального гибридного инвертора. Устройство обеспечивает солнечную зарядку MPPT, распределение аккумуляторов и преобразование энергии сети переменного тока в одном шасси.
• Более высокий КПД (94–96 % RTE): солнечная энергия постоянного тока заряжает аккумуляторную батарею непосредственно через внутренние ступени постоянного тока, избегая двойных потерь при преобразовании постоянного тока в переменный и переменного в постоянный.
• Унифицированное управление системой: единый гибридный инвертор контролирует сбор солнечной энергии, распределение энергии от батарей, ограничение экспорта энергии из сети и команды запуска дизель-генератора с сухими контактами.
• Снижение затрат на установку: исключается необходимость в резервных субпанелях переменного тока, дублирующих счетчиках и дополнительных выключателях переменного тока, что снижает затраты на оборудование электрической BOS до 20%.
Для коммерческих однофазных и трехфазных объектов объединение модульных литиевых накопителей с гибридными платформами, такими как однофазные гибридные инверторы SNADI/SNAT BLD и трехфазные гибридные инверторы BLS, обеспечивает встроенное автоматическое переключение резерва (ATS) за 10 мс для бесперебойного резервного копирования, одновременно поддерживая 100% несбалансированные фазовые нагрузки.
2.2 Архитектура с переменным током – модульная модернизация существующих солнечных батарей
При подключении по переменному току существующие сетевые сетевые инверторы остаются неизменными на главном распределительном щите переменного тока. Отдельный накопительный инвертор подключается к шине переменного тока для зарядки аккумуляторов от избыточной солнечной генерации и разрядки в часы пиковой нагрузки или при отключениях сети.
• Потери тройного преобразования: энергия преобразуется в постоянный ток (PV) → переменный ток (сетевой инвертор) → постоянный ток (батарея) → переменный ток (нагрузка здания), что снижает RTE системы до 84–88%.
• Двойная стоимость оборудования: требуются отдельные солнечные и аккумуляторные инверторы, а также внешние измерители мощности для предотвращения непреднамеренного обратного питания во время отключений электроэнергии.
3. Платформы напряжения: низковольтные (48 В) и высоковольтные (150–600 В+).
Рабочее напряжение напрямую влияет на требования к сечению кабеля, резистивные тепловые потери, выбор инвертора и правила техники безопасности при установке.
3.1 Низковольтное напряжение (48 В/51,2 В): варианты развертывания от 5 до 30 кВтч
Работа при напряжении ниже 60 В постоянного тока ставит низковольтные аккумуляторные батареи в пределы безопасных порогов сверхнизкого напряжения, что упрощает получение разрешений на электрооборудование и работу монтажников в домах, розничных магазинах и на удаленных телекоммуникационных объектах. Стандартные модули 48 В, 100 Ач (5,12 кВтч) подключаются параллельно на общих медных шинах.
Инженерные границы: для обеспечения непрерывной мощности 10 кВт при напряжении 48 В требуется ток постоянного тока более 200 ампер. Для этого требуются тяжелые медные проводники сечением от 50 до 70 мм² и предохранители постоянного тока большой мощности. Масштабирование низковольтной архитектуры свыше 30 кВтч приводит к громоздкости кабелей и более высоким резистивным потерям.
3.2 Высокое напряжение (от 150 В до 600 В+ постоянного тока): от 50 до 500 кВтч+ C&I развертывания
На коммерческих и промышленных объектах с трехфазной нагрузкой от 30 до 250 кВт используются последовательно соединенные аккумуляторные стойки, работающие от 200 В до 600 В+ постоянного тока. Для подачи 50 кВт при 400 В постоянного тока требуется всего 125 А, что снижает требования к сечению кабеля до 16–25 мм² и минимизирует потери в линии на больших коммерческих объектах.
4. Матрица технико-экономического сравнения
В таблице ниже сравниваются технологии первичных аккумуляторов по реальным инженерным и финансовым критериям для покупателей из Латинской Америки:
БЕСС Технология | РТЕ (%) | Цикл жизни (@80% DoD) | LCOS ($/кВтч) | Основное операционное преимущество | Типичный пример использования в Латинской Америке |
LiFePO4 (LFP) Литий | 92% – 96% | 6000 – 8000 | 0,07–0,12 доллара США | Высокая термическая стабильность, отсутствие кобальта, срок службы 15 лет. | Снижение пиковой нагрузки C&I (Закон Бразилии 14,300), круглосуточное резервное копирование |
НМК Литий | 90% – 94% | 2500 – 4000 | 0,11–0,16 доллара США | Высокая объемная плотность энергии, компактный вес | Городские коммерческие здания с ограниченным пространством, парки электромобилей |
Свинец-углерод / AGM | 75% – 82% | 1000 – 2500 | 0,16–0,28 доллара США | Низкие первоначальные капитальные затраты, развитая цепочка поставок | Низкобюджетная автономная солнечная энергия в сельской местности, базовое резервное копирование телекоммуникаций |
Поток ванадия (VRFB) | 68% – 75% | 15 000 – 20 000+ | 0,06–0,10 доллара США | Нулевая деградация, негорючий водный электролит. | Микросети мощностью в несколько мегаватт, сельскохозяйственное хранилище на 8–12 часов. |
5. Регуляторные факторы и финансовая отдача в Латинской Америке
Экономика проекта в Латинской Америке формируется местными правилами выставления счетов, надежностью сети и объемом дизельного топлива:
• Бразилия (Закон 14,300/2022 и ANEEL Framework): В соответствии с бразильским федеральным регулированием электроэнергетики , новые распределенные солнечные системы сталкиваются с прогрессивными проводными тарифами (TUSD Fio B) на экспортируемую электроэнергию, которые к 2029 году вырастут до 100%. Установка локальной системы хранения LFP позволяет коммерческим потребителям накапливать дневную солнечную энергию и разряжать ее в пиковое окно с 18:00 до 21:00, что позволяет избежать комиссий за провод и добиться окупаемости проекта в течение 3,8–5,2 года.
• Мексика (пиковые промышленные тарифы CFE GDMTH): согласно коммерческому выставлению счетов CFE, ежемесячная составляющая пиковой нагрузки может составлять более 40% от общего счета за электроэнергию. Аккумулятор LFP, обеспечивающий работу 2 или 4 часа, рассчитанный на пиковую нагрузку, позволяет сократить расходы на пиковую нагрузку непосредственно из счета за коммунальные услуги.
• Замена автономных и дизельных генераторов. В сельскохозяйственных зонах и на удаленных перерабатывающих заводах, где дизельное топливо поставляется по цене более 1,20 доллара США за литр, затраты на электроэнергию легко превышают 0,40 доллара США за кВтч. Сочетание солнечных фотоэлектрических систем с аккумуляторной батареей LiFePO4, подключенной к постоянному току, сокращает время работы дизеля на 70–90 %, полностью окупая капитальные затраты на оборудование менее чем за 24 месяца только за счет экономии топлива.
6. 5-этапная схема принятия решений покупателя и EPC
Прежде чем выдавать заказы на закупку, EPC и инженеры объектов должны проверить пять основных технических параметров:
1. Определите основной рабочий цикл. Определите, предназначена ли система для ежедневной циклической работы (снижение пиковой нагрузки и арбитраж тарифов) или для аварийного резервного резервирования. Ежедневная езда на велосипеде требует химии LFP, по крайней мере, 6000 циклов при 80% DoD; при аварийном резервном копировании можно использовать варианты с меньшим циклом, если бюджет строго ограничен.
2. Рассчитайте полезную мощность в зависимости от пусковых токов. Всегда рассчитывайте полезную энергию, умножая номинальную мощность на рекомендованный производителем DoD (например, 20 кВтч номинально × 90% DoD = 18 кВтч полезного). Убедитесь, что номинальная мощность гибридного инвертора выдерживает импульсы при запуске индуктивного двигателя (например, 3-кратный непрерывный номинал в течение 5–10 секунд).
3. Проверьте совместимость BMS и замкнутого контура инвертора. Убедитесь, что BMS батареи напрямую обменивается данными через CAN/RS485 с микропрограммой гибридного инвертора. Коммуникация по замкнутому контуру предотвращает зарядку при перенапряжении, контролирует температуру отдельных элементов и динамически регулирует зарядные токи.
4. Аудит рабочей среды и защита от проникновения: убедитесь, что корпуса имеют класс защиты от IP54 до IP65 для использования на открытом воздухе или в пыльных складских помещениях, а также подтвердите номинальные рабочие температуры до 55°C без преждевременного отключения.
5. Проверьте международные сертификаты безопасности. Настаивайте на документальном соответствии UL 1973, IEC 62619 и UL 9540/UL 9540A, чтобы гарантировать безопасность аккумуляторных элементов и пройти муниципальные стандарты электротехнической проверки.
