Что такое гибридный инвертор? Как это работает, типы и преимущества

В супермаркете отключается охлаждение во время длительного простоя. Небольшая фабрика останавливает производственную линию из-за исчезновения напряжения в сети. Дом с солнечной батареей на крыше по-прежнему темнеет ночью, когда коммунальные услуги выходят из строя. Другой бизнес поддерживает работу дизельного генератора в течение нескольких часов, хотя солнечные панели вырабатывают электроэнергию в течение дня.

Это не просто проблемы солнечной генерации. Это проблемы с управлением питанием.

Именно поэтому покупатели все чаще задаются вопросом , что такое гибридный инвертор и имеет ли финансовый смысл платить за него больше.

Гибридный инвертор устанавливается между солнечными панелями, батареями, электрическими нагрузками и, в зависимости от системы, энергосистемой или генератором. Вместо того, чтобы просто преобразовывать солнечную энергию постоянного тока в электричество переменного тока, он может координировать, откуда поступает электричество, куда уходит избыточная энергия и какой источник должен снабжать нагрузку в данный момент.

Для домовладельца это может означать, что охлаждение, освещение и коммуникации будут работать во время отключения электроэнергии. Для коммерческого объекта это может означать использование накопленной солнечной энергии в периоды высоких тарифов, ограничение спроса из сети или сокращение времени работы генератора.

Что такое гибридный инвертор?

Гибридный инвертор — это устройство преобразования энергии и управления энергией, предназначенное для работы с более чем одним источником энергии.

В типичной системе солнечной энергии и аккумулирования инвертор может управлять:

• Фотоэлектрические модули

• аккумулятор для хранения

• энергоснабжение

• электрические нагрузки

• резервный генератор

Обычный солнечный инвертор, подключенный к сети, в основном преобразует энергию постоянного тока от солнечных панелей в электроэнергию переменного тока для потребления на месте или экспорта в сеть. Гибридный солнечный инвертор добавляет функции зарядки и разрядки аккумулятора и обычно включает режимы работы, которые определяют, следует ли в первую очередь использовать солнечную энергию, энергию батареи или энергию сети.

Это практический ответ на вопрос, что такое гибридный солнечный инвертор : это не просто солнечный инвертор с аккумуляторной клеммой. Его ценность заключается в контроле потока энергии между несколькими источниками.

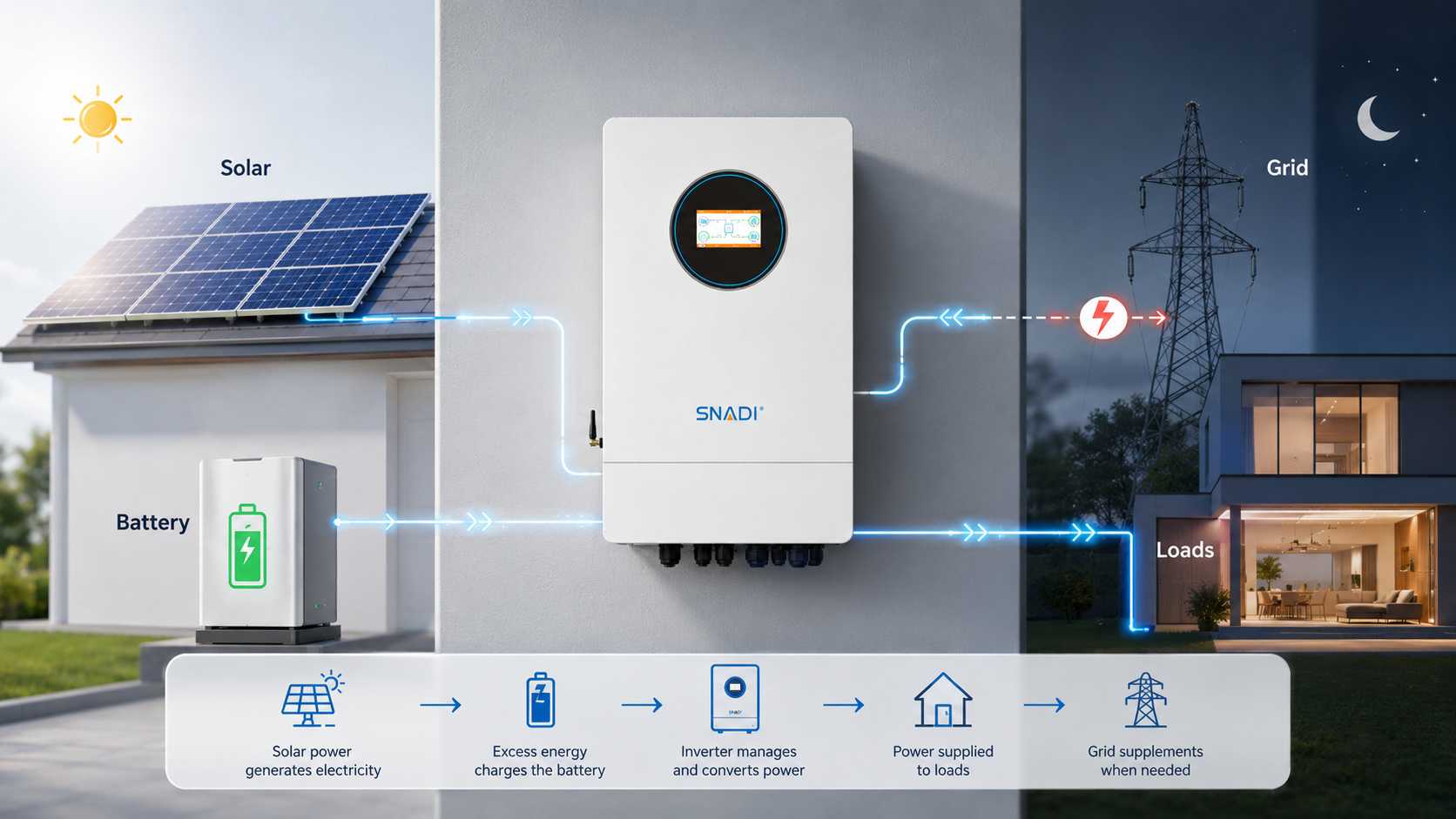

Как работает гибридный инвертор?

Принцип работы гибридного инвертора легче понять, проследив за питанием в течение обычного дня.

Солнечная энергия в течение дня

Когда производство фотоэлектрических систем доступно, солнечная энергия может в первую очередь обеспечивать активные нагрузки здания.

Если объект потребляет 3 кВт, а массив производит 5 кВт, оставшиеся 2 кВт могут быть доступны для зарядки аккумулятора или экспорта в сеть, в зависимости от режима работы и местных правил межсетевого соединения.

Зарядка аккумулятора

Когда имеется избыточная фотоэлектрическая мощность, инвертор может направить энергию в батарею.

Зарядка аккумулятора контролируется в соответствии с такими параметрами, как напряжение аккумулятора, состояние заряда, зарядный ток и связь с системой управления аккумулятором.

Поставка грузов в ночное время

После того, как производство солнечной энергии упадет, накопленная энергия может быть преобразована обратно в мощность переменного тока.

Стратегия эксплуатации может быть настроена таким образом, чтобы сохранять минимальный уровень заряда батареи для резервного копирования, разрядки в периоды дорогих тарифов или использовать батарею перед получением дополнительной энергии из сети.

Что происходит во время отключения сети?

Это зависит от инвертора.

Обычный фотоэлектрический инвертор, подключенный к сети, обычно отключается, когда пропадает электроэнергия из-за требований защиты от изолирования. Гибридный инвертор с подходящим резервным или автономным выходом может изолировать определенные нагрузки и продолжать питать их от батареи, солнечной батареи или другого разрешенного источника.

Почему гибридные инверторы имеют финансовое значение

Техническая диаграмма объясняет только половину решения о покупке. Другая половина — это стоимость электроэнергии, которая куплена, потрачена впустую или недоступна.

По данным МЭА, в 2025 году по всему миру новая мощность аккумуляторных хранилищ достигнет 108 ГВт, что на 40% больше, чем в 2024 году. В то же время мощность распределенного парка микро- и мини-генерации Бразилии в 2025 году достигнет 45,0 ГВт.

Для покупателя вопрос не в том, растут ли батареи. Вопрос в том, решат ли аккумулятор и гибридный инвертор затраты, существующие на объекте.

Солнечная энергия для собственного потребления

Фотоэлектрическая система, подключенная к сети, может производить избыточную электроэнергию около полудня, в то время как потребитель покупает электроэнергию позже вечером.

Батарея может перемещать часть этой энергии из одного периода в другой.

Принесет ли это привлекательную прибыль, зависит от тарифа, экспортной компенсации, схемы циклического использования батарей и стоимости системы.

Резервное копирование и производственные потери

Для дома отключение может оказаться неудобным.

Для пекарни, холодильной камеры, мастерской, гостиницы, клиники, розничного магазина или производства простой может иметь прямые затраты.

В этом случае экономика гибридной системы должна включать более чем ежемесячную экономию электроэнергии. Покупатели должны оценить стоимость потерянной продукции, испорченного товара, прерванных операций и времени перезапуска.

Снижение пиковых нагрузок и контроль затрат на электроэнергию

Если коммерческий тариф включает плату за потребление или более высокие ставки в определенные периоды, батарея может разряжаться при повышении спроса в сети.

Стоимость сильно зависит от структуры местных тарифов.

Уменьшение зависимости от генератора

Дизельные генераторы остаются полезными даже в случае длительных отключений электроэнергии.

Гибридная система может изменить частоту включения генератора. Солнечная энергия может обеспечивать дневную нагрузку, батареи могут покрывать более короткие перерывы в работе, а генератор может быть зарезервирован для более длительных мероприятий или подзарядки батареи, когда выработка солнечной энергии недостаточна.

Это может снизить расход топлива, время работы генератора и затраты на техническое обслуживание, но стратегия управления должна быть разработана правильно.

Гибридный инвертор против солнечного инвертора , , автономный инвертор и аккумуляторный инвертор

Сравнение гибридного инвертора и солнечного инвертора начинается с интеграции аккумулятора. Стандартный сетевой солнечный инвертор в первую очередь предназначен для преобразования энергии фотоэлектрических систем в сеть и фотоэлектрических систем в нагрузку. Гибридный инвертор добавляет управление хранилищем.

Таким образом, решение о выборе гибридного инвертора или инвертора, привязанного к сети, во многом зависит от того, являются ли резервное копирование или батареи частью настоящего или будущего проекта.

Сравнение гибридного инвертора и автономного инвертора более тонкое. Автономные инверторы предназначены для работы без электросети. Некоторые гибридные модели также могут работать автономно, но другие в основном представляют собой интерактивные продукты с ограниченными функциями резервного копирования.

Сравнение гибридного инвертора и аккумуляторного инвертора касается архитектуры системы. Специальный аккумуляторный инвертор обычно преобразует энергию постоянного тока аккумулятора в шину переменного тока и обратно, в то время как гибридный инвертор может объединять функции PV MPPT и аккумулятора в одном устройстве.

Типы гибридных инверторов

Не существует единой классификации, охватывающей каждый продукт, но покупатели обычно сталкиваются с несколькими группами дизайна.

Сеточно-интерактивные гибридные инверторы

Они работают с коммунальной сетью и аккумуляторными батареями, часто поддерживая собственное потребление солнечной энергии, планирование использования батарей и экспортный контроль.

Гибридные инверторы с возможностью работы вне сети

Они могут создавать источник переменного тока без электросети и могут принимать входной сигнал генератора.

Они полезны там, где сбои в работе происходят часто или доступ к сети слабый, при условии, что модель разработана для этого режима работы.

Однофазные и трехфазные системы

Дома и небольшие предприятия могут использовать однофазное оборудование, тогда как более крупным коммерческим объектам может потребоваться трехфазное питание.

Конфигурация инвертора должна соответствовать фактической системе распределения на объекте.

Низковольтные и высоковольтные аккумуляторные системы

Гибридные системы также различаются по архитектуре аккумуляторов.

В низковольтных системах часто используется номинальное напряжение аккумуляторов около 48 В. Аккумуляторные системы более высокого напряжения могут снижать ток при том же уровне мощности, но требуют совместимых аккумуляторов, защитных устройств и средств связи.

Ни один из подходов не является автоматически лучшим для каждого проекта.

Может ли гибридный инвертор работать без батареи?

Иногда.

Ответ на вопрос, может ли гибридный инвертор работать без аккумулятора, зависит от конкретной модели, прошивки и режима работы.

Некоторые гибридные инверторы могут работать от фотоэлектрических систем и сети без подключенной батареи. Другим требуется аккумулятор для стабильной работы или выполнения определенных функций.

Покупатель, планирующий установить батареи позже, должен письменно подтвердить работу без батарей перед заказом оборудования.

Не думайте, что слово «гибрид» гарантирует это.

Может ли гибридный инвертор работать без сети?

Опять же, это зависит от модели.

Некоторые продукты могут создавать автономный источник переменного тока с использованием солнечной энергии и батарей. Другим требуется сеть, за исключением случаев обслуживания ограниченного резервного выхода.

Если требованием проекта является работа гибридного инвертора без сети , проверьте:

• мощность автономной работы

• поведение передачи

• требования к батарее

• вход генератора

• максимальная импульсная мощность

• поведение при черном старте

• расположение нейтрали и заземления

• разрешенные типы нагрузки

Насос, компрессор или кондиционер во время запуска могут потреблять гораздо больше мощности, чем их нормальная рабочая мощность.

Заряжает ли гибридный инвертор аккумулятор от сети?

Многие модели могут это сделать, но эту функцию можно настроить.

Зарядка от сети может быть полезна перед прогнозируемым отключением электроэнергии, во время длительных периодов низкой солнечной активности или когда генератор недоступен.

Это также может увеличить счет за электроэнергию, если зарядка происходит в периоды дорогих тарифов.

Для коммерческих систем логика зарядки должна быть частью рабочего плана, а не оставлять заводские настройки по умолчанию.

Преимущества и недостатки гибридного инвертора

Об основных преимуществах и недостатках гибридного инвертора легче судить с коммерческой точки зрения.

Преимущества включают в себя :

• аккумуляторная батарея с той же архитектурой управления питанием

• возможность резервного копирования на подходящих моделях

• более широкое использование солнечной энергии на месте

• программируемые приоритеты солнечной энергии, батареи и сети

• уменьшено время работы генератора в некоторых приложениях

• более легкая подготовка к будущему расширению хранилища

Компромиссы включают:

• более высокие капитальные затраты, чем у базового сетевого инвертора

• дополнительные параметры ввода в эксплуатацию

• требования совместимости батарей

• большая зависимость от правильного проектирования системы

• стоимость замены батареи в течение срока действия проекта

• возможен перерасход, если у сайта мало экономических оснований для хранения

Гибридный инвертор не является автоматически более дешевым выбором. Это становится финансово интересным, когда его дополнительные функции связаны с реальными затратами или операционным риском.

Гибридный инвертор какого размера мне нужен?

Ответ на вопрос, какой размер гибридного инвертора мне нужен, начинается с мощности, а не ежемесячного потребления энергии.

Перечислите нагрузки, которые могут работать одновременно.

Предположим, в небольшом магазине есть:

• охлаждение: 1,2 кВт

• освещение и электроника: 0,6 кВт

• связь и POS: 0,2 кВт

• небольшой кондиционер: 2,0 кВт

Рабочая нагрузка составляет около 4 кВт, но пусковой ток может быть выше из-за компрессоров.

Таким образом, инвертор мощностью 4 кВт оставляет небольшой запас.

Емкость аккумулятора – отдельный расчет.

Например, батарея емкостью 20 кВтч с предполагаемым запасом полезной энергии 80% обеспечивает 16 кВтч полезной энергии постоянного тока. Если мы используем опубликованный максимальный КПД аккумуляторного инвертора GS в 93% только в качестве упрощенного расчета, это составит примерно 14,9 кВтч энергии переменного тока. При постоянной нагрузке 4 кВт теоретическое время резервного питания составляет около 3,7 часов . Фактическое время работы обычно ниже или отличается от него, поскольку уровень нагрузки, температура, пределы заряда батареи, потери преобразования и состояние батареи различаются.

Совет инженера по солнечной энергии SNADI/SNAT:

Выбирайте инвертор исходя из наихудших реальных требований одновременной нагрузки и запуска двигателя. Выбирайте батарею исходя из необходимой резервной энергии. Рассматривайте их как два отдельных расчета. Большая батарея не может компенсировать инвертор, который не может запустить нагрузку.

Как выбрать гибридный инвертор для проектов в Латинской Америке

Проверьте профиль фактической нагрузки

Запросите почасовые или интервальные данные, если они доступны.

Ежемесячный счет за электроэнергию показывает потребление энергии, но может скрывать кратковременные пики, работу двигателей и дневное и ночное потребление.

Проверьте вход PV и диапазон MPPT

Напряжение массива должно оставаться в пределах допустимого диапазона инвертора при ожидаемых высоких и низких температурах модуля.

Одной максимальной фотоэлектрической мощности недостаточно.

Проверьте совместимость батареи

Подтверждать:

• номинальное напряжение батареи

• ток заряда и разряда

• полезная мощность

• BMS-связь

• протокол батареи

• максимальное количество параллельных аккумуляторных модулей

Проверьте требования к резервному питанию

По возможности отделяйте критические нагрузки от некритических.

Для резервного копирования всего здания часто требуется гораздо больше мощности инвертора и емкости аккумулятора, чем для поддержания в рабочем состоянии холодильного оборудования, систем управления, связи и освещения.

Проверьте интеграцию генератора

Для объектов, уже использующих резервное дизельное топливо, подтвердите, имеет ли инвертор специальный вход для генератора и как контролируется зарядка и переключение нагрузки.

Проверьте среду установки

Латиноамериканские проекты могут варьироваться от засушливых внутренних территорий до влажных прибрежных территорий.

Проверьте защиту корпуса, допустимую температуру, вентиляцию, монтажное положение и защиту от прямых солнечных лучей и атмосферных воздействий.

Степень защиты IP не устраняет необходимость правильной установки.

Проверьте требования к мониторингу и обслуживанию

Удаленный мониторинг имеет большее значение, когда у дистрибьютора или установщика есть десятки систем на местах.

История неисправностей, данные батареи и информация о рабочем состоянии могут сократить количество ненужных визитов в сервисный центр.

Где подходит гибридный солнечный инвертор SNADI GS

Гибридный солнечный инвертор SNADI/SNAT Solar GS (IP65) представляет собой модель мощностью 6,5 кВт, разработанную для аккумуляторной системы напряжением 48 В. Этот инвертор имеет до 9000 Вт допустимую мощность фотоэлектрической цепочки , максимальное напряжение постоянного тока 500 В , диапазон MPPT 80–450 В , мощность зарядки аккумулятора до 6000 Вт и автономную выходную мощность 6500 Вт..

Корпус имеет класс защиты IP65, Wi-Fi, RS485, связь с сухими контактами, вход генератора и поддержку до шести параллельных устройств.

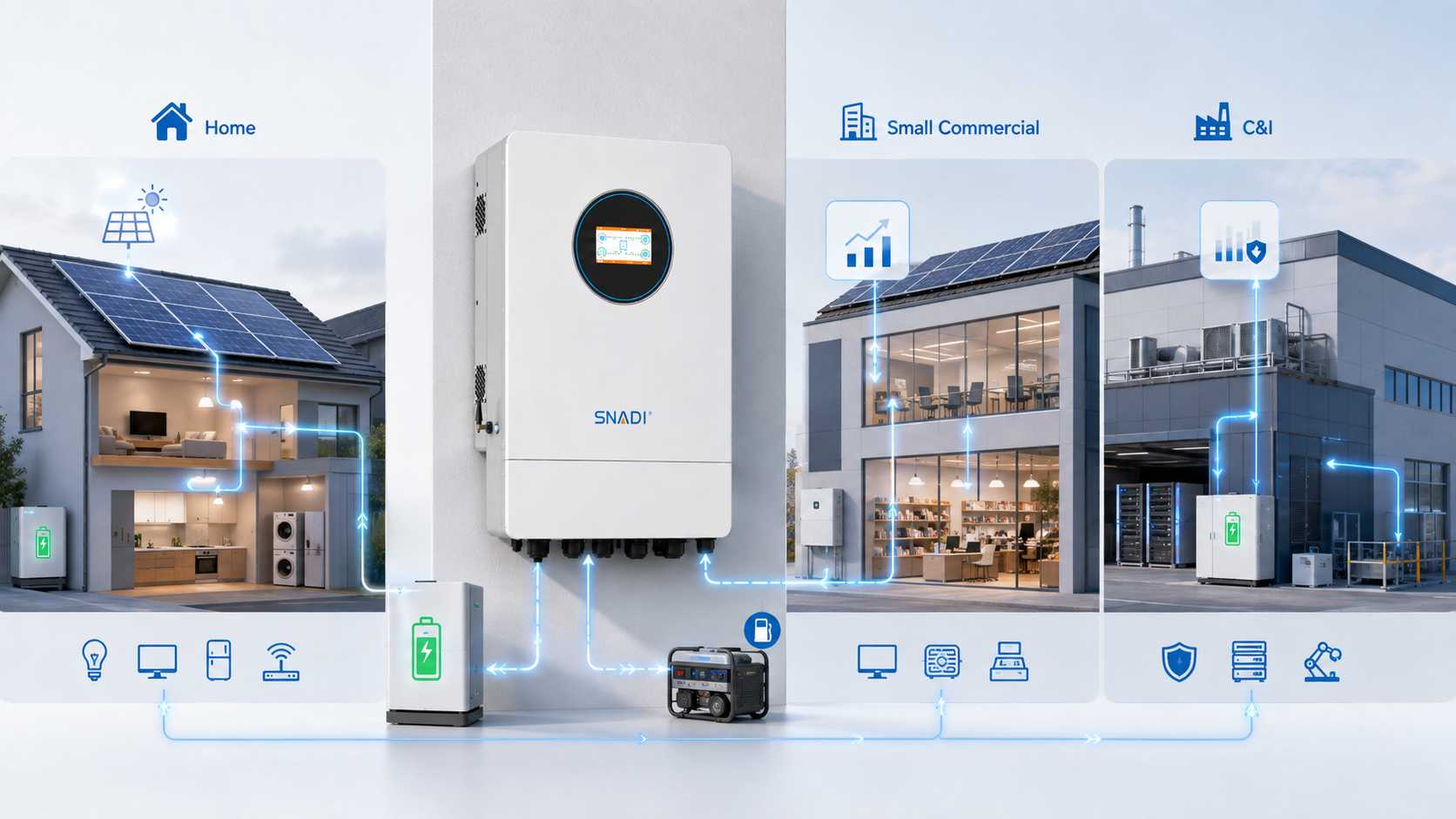

Эти характеристики делают GS достойным выбора для жилых, небольших коммерческих и расширяемых энергетических приложений, где требуется хранение аккумуляторов, резервная работа или координация работы генератора.

Стоит ли покупать гибридный инвертор?

Для построения стабильной сети с сильной компенсацией за экспорт солнечной энергии и отсутствием необходимости в резервном копировании простой сетевой инвертор может оказаться более выгодным с финансовой точки зрения.

Для дома, сталкивающегося с повторяющимися отключениями электроэнергии, магазина, защищающего холодильное оборудование, или коммерческого объекта, где плата за спрос, использование генератора или перерывы в производстве имеют измеримые затраты, гибридный инвертор может обеспечить ценность, которую не может обеспечить стандартный фотоэлектрический инвертор.

Лучшая система – это не та, у которой больше всего режимов работы. Это тот, который рассчитан на реальную нагрузку, соответствует правильному напряжению батареи и фотоэлектрической батареи, установлен для местной среды и настроен по стоимости, которую клиент действительно хочет контролировать.
