Как выбрать преобразователь постоянного тока в переменный для вашего дома: размер, батарея и установка солнечной батареи

Инвертор постоянного тока в переменный для домашнего использования преобразует постоянный ток от аккумулятора или солнечной энергосистемы в переменный ток для бытовой техники. Однако выбор правильного инвертора — это нечто большее, чем просто сравнение его номинальной мощности в киловаттах с мощностью, указанной на этикетках приборов.

Вам также необходимо учитывать одновременные нагрузки, пусковой ток двигателя, напряжение батареи, пределы входной фотоэлектрической энергии, форму сигнала, необходимое время резервного питания и стандарт переменного тока, используемый в месте установки.

Эти соображения особенно актуальны на рынках, где домовладельцы используют солнечную энергию как для снижения потребления электроэнергии, так и для поддержания электроснабжения во время перебоев. МЭА отметило, что относительно высокие розничные цены на электроэнергию поддерживают дальнейший рост распределенной солнечной фотоэлектрической энергии в Латинской Америке.

Что такое преобразователь постоянного тока в переменный для дома?

Солнечные панели генерируют постоянный ток, или постоянный ток, а батареи хранят энергию в виде постоянного тока. Большинство бытовых электросистем и приборов работают на переменном токе.

Инвертор соединяет эти две стороны системы.

Базовая система резервного питания от батареи может работать по следующему пути:

Аккумулятор → Вход постоянного тока → Инвертор → Распределение переменного тока → Бытовые нагрузки

Вместо этого система хранения солнечной энергии может использовать:

Солнечные панели → MPPT / Гибридный инвертор → Аккумулятор → Инверторный каскад → Нагрузки переменного тока

Фактическая компоновка зависит от типа инвертора, наличия встроенного контроллера заряда солнечной батареи, подключения системы к постоянному или переменному току, а также от наличия электросети.

Постоянное и переменное электричество

Постоянный ток сохраняет одну полярность. Солнечные модули естественным образом производят электричество постоянного тока, а батареи заряжаются и разряжаются на стороне постоянного тока системы.

Переменный ток периодически меняет полярность и используется в большинстве бытовых электрических сетей.

Таким образом, инвертор делает больше, чем просто преобразует одно напряжение в другое. Его силовая электроника переключает, регулирует и фильтрует входящую мощность постоянного тока для производства переменного тока с напряжением и частотой, необходимыми подключенным нагрузкам.

Зачем домам переменный ток

Большинство холодильников, телевизоров, кондиционеров, насосов, компьютеров и розеток рассчитаны на местный стандарт переменного тока.

Обычно батарея не может питать эти устройства напрямую. Напряжение батареи сначала должно быть преобразовано в правильный выход переменного тока с помощью инвертора.

Требуемая мощность также зависит от рынка установки. Стандарты электроснабжения жилых помещений в Латинской Америке не идентичны. Прежде чем выбирать оборудование, установщики должны подтвердить напряжение переменного тока, частоту, расположение фаз, требования к заземлению и применимые местные электротехнические правила.

Преобразователь постоянного тока в переменный — это то же самое, что инвертор?

Эти термины часто используются как взаимозаменяемые при поиске в Интернете, но технически они описывают разное оборудование.

Инвертор преобразует мощность постоянного тока в мощность переменного тока.

Преобразователь постоянного тока в постоянный преобразует одно напряжение постоянного тока в другое напряжение постоянного тока.

Когда кто-то ищет преобразователь постоянного тока в переменный для использования в солнечных панелях , он обычно ищет солнечный инвертор, гибридный инвертор или автономный инвертор, а не обычный преобразователь постоянного тока.

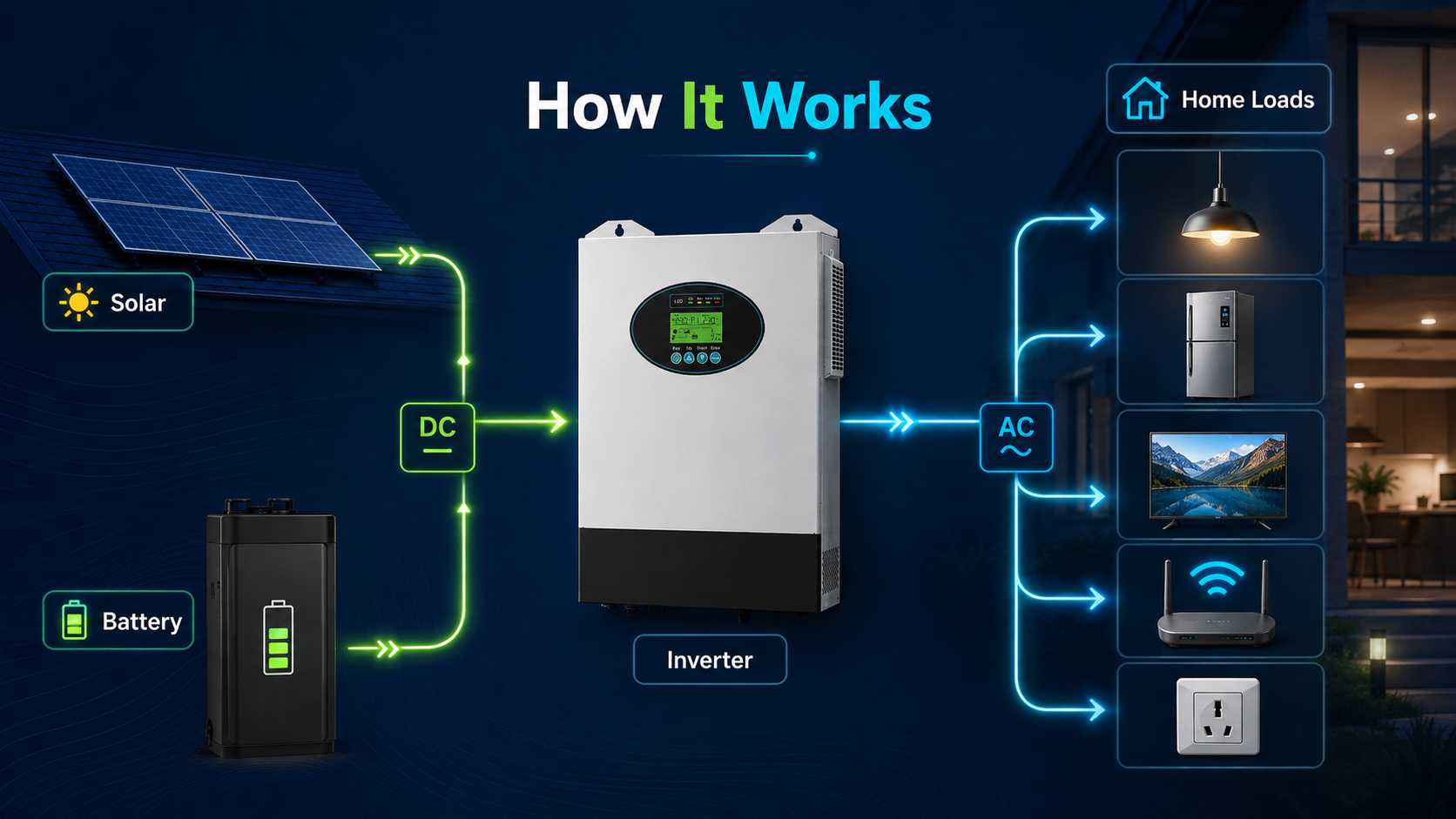

Как работает преобразователь постоянного тока в переменный?

Для жилых помещений процесс конверсии можно разбить на три основных этапа.

Питание постоянного тока поступает от солнечных батарей или батарей

Батарея обеспечивает питание постоянного тока при определенном напряжении, обычно 12 В, 24 В или 48 В в жилых и небольших системах резервного копирования.

Солнечные панели также производят постоянный ток, но их напряжение меняется в зависимости от конфигурации модуля, температуры, освещенности и условий эксплуатации. Поэтому фотоэлектрический вход необходимо сверять с характеристиками инвертора по солнечному входу, а не рассматривать как фиксированное напряжение батареи.

Инвертор регулирует и переключает мощность постоянного тока

Внутри инвертора полупроводниковые коммутационные устройства управляют входом постоянного тока на высокой скорости.

Стадия преобразования создает переменный сигнал и регулирует его до требуемого напряжения и частоты переменного тока.

Если инвертор оснащен MPPT, он также регулирует рабочую точку фотоэлектрической батареи, чтобы система могла лучше использовать доступную солнечную энергию при изменении солнечного света и температуры модуля.

Питание переменного тока подается на бытовую нагрузку

После преобразования и фильтрации инвертор подает переменный ток в дом или в выбранные резервные цепи.

Для большинства современных домов инвертор с чистой синусоидой является более практичным вариантом, поскольку он обеспечивает более широкую совместимость с электроникой, бытовой техникой и оборудованием с приводом от двигателя.

Совет инженера по солнечной энергии SNADI/SNAT:

Не выбирайте инвертор только по номинальной мощности переменного тока. Перед завершением работы над моделью проверьте входное напряжение батареи, рабочий диапазон MPPT, максимальное напряжение холостого хода фотоэлектрической батареи, импульсную мощность, требования к связи батареи и требуемую выходную мощность переменного тока.

Как работает система постоянного тока в переменный ток солнечной панели?

Добавление солнечных панелей вводит еще одну конструктивную переменную, поскольку фотоэлектрическое напряжение не является фиксированным.

Солнечные панели производят электричество постоянного тока

Фотоэлектрические модули подключаются последовательно и параллельно для выработки напряжения и тока, необходимых инвертору.

Вся цепочка должна оставаться в пределах разрешенного рабочего диапазона фотоэлектрических модулей при ожидаемых условиях на объекте.

Холодная погода особенно важна при проверке максимального напряжения, поскольку напряжение холостого хода модуля возрастает с падением температуры. Строка, которая кажется приемлемой по номинальным значениям модуля, все же может превышать максимальное фотоэлектрическое напряжение инвертора в более холодных условиях.

Что делает солнечный инвертор

Инвертор постоянного тока в переменный ток солнечной панели может выполнять несколько функций в зависимости от модели:

• преобразовывать электричество постоянного тока в бытовой переменный ток;

• отслеживать выработку солнечной энергии через MPPT;

• зарядить аккумулятор;

• принять входные данные утилиты;

• управлять приоритетом солнечной энергии, батарей и коммунальных услуг;

• обеспечивать резервные нагрузки во время простоев.

Базовый инвертор мощности может преобразовывать только постоянный ток батареи в переменный ток.

По этой причине покупатели должны сначала определить, нужно ли им простое преобразование постоянного тока в переменный или полноценная платформа управления солнечной энергией.

Где размещаются аккумулятор и контроллер MPPT

В обычной автономной системе мощность фотоэлектрических систем должна регулироваться, прежде чем она сможет заряжать батарею.

Это может осуществляться с помощью отдельного контроллера заряда MPPT или автономного или гибридного инвертора со встроенным контроллером MPPT.

Гибридный инвертор сочетает в себе больше этих функций в одном устройстве и может координировать выработку фотоэлектрических систем, зарядку и разрядку аккумуляторов, вход в сеть и домашние нагрузки.

Проверка этой архитектуры перед покупкой оборудования может предотвратить несколько распространенных проблем. Например, при покупке базового аккумуляторного инвертора для проекта солнечной энергии позже может потребоваться дополнительный контроллер заряда. Несоответствующие диапазоны напряжения аккумуляторной батареи или фотоэлектрической батареи также могут привести к невозможности совместного использования подходящих компонентов.

Могут ли солнечные панели подключаться напрямую к преобразователю постоянного тока в переменный?

Только если инвертор имеет выделенный фотоэлектрический вход и солнечная батарея остается в заданных пределах по напряжению, току и мощности.

Стандартный аккумуляторный инвертор не следует подключать напрямую к солнечной сети, если производитель специально не поддерживает такую ​​конфигурацию.

Например, линейка автономных гибридных инверторов NKH компании SNADI включает встроенную функцию MPPT. Он предназначен для работы в составе солнечной и аккумуляторной системы, а не только для преобразования постоянного тока батареи в переменный ток.

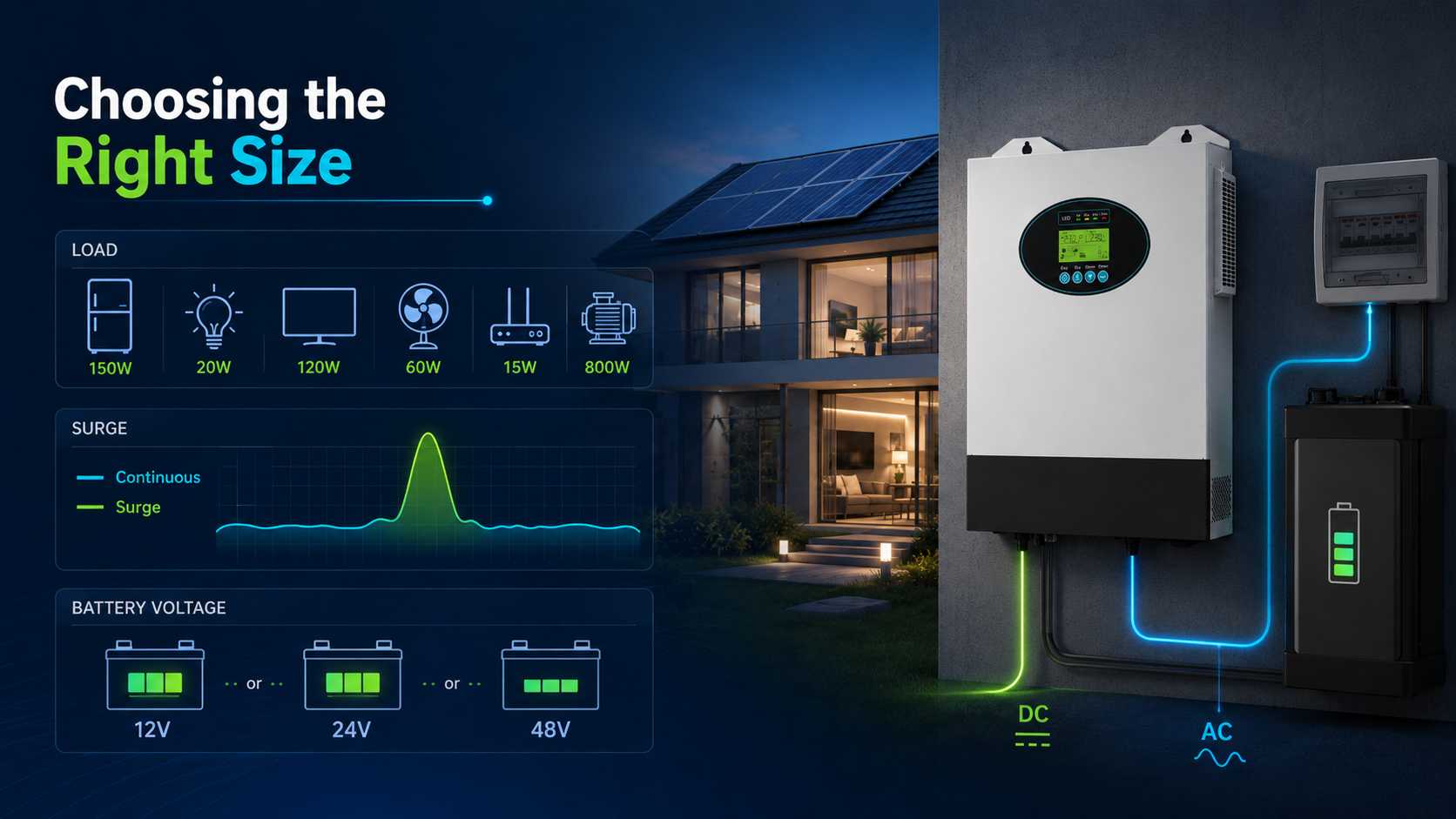

Какой размер преобразователя постоянного тока в переменный мне нужен для моего дома?

Выбор инвертора для жилых помещений начинается с реальных нагрузок, которые клиент фактически ожидает.

Три цифры особенно важны:

• приборы, которые могут работать одновременно;

• самая высокая потребность при запуске двигателей или компрессоров;

• дополнительная мощность, необходимая для нормального изменения нагрузки и будущего использования.

Рассчитать постоянную нагрузку

Перечислите приборы, которые реально могут работать вместе.

Использовать:

Непрерывная нагрузка = сумма ватт одновременной работы

Обычно нет необходимости добавлять все приборы в доме, если многие из них никогда не будут работать одновременно.

Обратная ошибка также распространена. Выбор инвертора для нереально низкой средней нагрузки может привести к слишком малой мощности, когда несколько обычных бытовых потребителей работают вместе.

Проверьте пусковые и импульсные нагрузки

Холодильники, насосы, компрессоры и другие электроприборы при запуске могут потреблять значительно больше энергии, чем при нормальной работе.

Это требование к запуску может определить, будет ли инвертор, который на бумаге выглядит достаточно большим, действительно работать в установке.

По возможности используйте пусковые данные от производителя устройства или измеренные значения, а не применяйте один и тот же коэффициент перенапряжения для каждого двигателя.

Оставьте практический запас мощности

Инвертор не должен работать на максимальной продолжительной мощности при обычном домашнем использовании.

Некоторая резервная мощность помогает приспособиться к временным изменениям нагрузки, рабочей температуре и разумным дополнениям в будущем.

Слишком большая свободная мощность также не обязательно полезна.

Инвертор гораздо большего размера может увеличить стоимость оборудования и может потребовать более тяжелых кабелей постоянного тока, более крупных защитных устройств и батареи, способной выдавать более высокий ток. Потребление в режиме ожидания также может быть выше в зависимости от конструкции инвертора.

Поэтому выбор размера должен соответствовать ожидаемому профилю нагрузки, а не просто выбирать самую большую доступную модель.

Пример расчета домашнего инвертора

Рассмотрим резервную схему со следующими устройствами:

• холодильник: 180 Вт работающий;

• освещение: 120 Вт;

• телевизор: 120 Вт;

• роутер: 20 Вт;

• вентиляторы: 160 Вт;

• водяной насос: 750 Вт.

Полная рабочая нагрузка составляет:

180 + 120 + 120 + 20 + 160 + 750 = 1350 Вт

Выбор инвертора мощностью 1,5 кВт исключительно на основе этого расчета оставит очень мало места для запуска.

И холодильник, и водяной насос оснащены двигателями. Если во время запуска любому из них требуется гораздо более высокий ток, инвертор может перегрузиться, даже если нормальная рабочая нагрузка составляет всего 1,35 кВт.

Более полезный подход к определению размера:

Требуемая мощность инвертора = одновременная рабочая нагрузка + соответствующие требования к запуску + расчетный запас

Преобразователь постоянного тока в переменный ток 12 В, 24 В или 48 В для дома

Напряжение батареи напрямую влияет на ток, протекающий на стороне постоянного тока инвертора.

Для упрощенного сравнения, не учитывающего потери при преобразовании:

Ток = Мощность ÷ Напряжение

При нагрузке 3000 Вт:

• 12 В требует около 250 А;

• Для 24 В требуется около 125 А;

• Для 48 В требуется около 62,5 А.

Фактический ток батареи будет несколько выше, поскольку инвертор не имеет 100% эффективности.

Это одна из причин, по которой в бытовых системах более высокой мощности обычно используется более высокое напряжение постоянного тока. Повышение напряжения батареи снижает ток, необходимый для передачи того же количества энергии.

Когда инвертор 12 В имеет смысл

Система 12 В может хорошо работать для небольших нагрузок, компактных резервных систем и установок, где уже используются батареи 12 В или другое оборудование постоянного тока.

Однако по мере увеличения мощности инвертора постоянный ток быстро возрастает.

Сильноточные системы требуют соответствующего поперечного сечения кабеля, коротких участков кабеля, соединений с низким сопротивлением и защитных устройств правильного номинала.

Когда выбирать 24 В

Аккумуляторная система на 24 В вдвое снижает теоретический ток сопоставимой системы на 12 В при том же уровне мощности.

Это может быть практичным вариантом для резервных установок среднего размера, где напряжение 12 В приведет к неоправданно высокому току, но проект не требует архитектуры с напряжением 48 В.

Почему в больших домашних системах часто используется напряжение 48 В

При выходной мощности инвертора в несколько киловатт аккумуляторная система на 48 В может облегчить управление цепью постоянного тока, поскольку ток значительно ниже, чем в конфигурации на 12 В или 24 В.

Но напряжение батареи по-прежнему должно соответствовать входному диапазону инвертора, конструкции батареи или BMS, требуемой выходной мощности и общей архитектуре системы.

Никогда не подключайте аккумуляторную батарею, напряжение которой выходит за пределы диапазона, указанного производителем инвертора.

Чистая синусоида против модифицированной синусоиды для бытовой техники

Выход чистой синусоидальной волны, как правило, является лучшим выбором для бытового инвертора.

Модифицированные синусоидальные модели могут стоить дешевле, но совместимость приборов менее предсказуема в современном доме, где есть холодильники, компьютеры, оборудование с регулируемой скоростью, приборы с электронным управлением, аудиооборудование и чувствительные источники питания.

Более низкая закупочная цена может быстро потерять свое преимущество, если приборы работают шумно, двигатели нагреваются сильнее, чем ожидалось, или из-за проблем совместимости необходимо заменить инвертор.

Для смешанных бытовых нагрузок выбор инвертора с чистой синусоидальной волной обычно дает установщику меньше проблем с совместимостью.

Руководство SNADI по инверторам с чистой синусоидальной волной содержит более подробную информацию о поведении устройства и требованиях к запуску двигателя, а также о том, почему одной только рабочей мощности недостаточно для определения параметров нагрузки компрессора и двигателя.

Автономные и гибридные инверторы постоянного тока в переменный для дома

Как только будут определены требования к нагрузке и батарее, следующим шагом будет принятие решения о том, как дом будет использовать солнечную, накопительную и коммунальную энергию.

Автономный инвертор

Автономный инвертор предназначен для системы, которая не зависит от коммунальной сети в качестве основного источника питания.

Аккумуляторные батареи обычно играют центральную роль, поскольку бытовые потребители по-прежнему нуждаются в электроэнергии ночью, в плохую погоду или всякий раз, когда выработка солнечной энергии ниже потребности.

Для удаленных установок стоимость системы также следует сравнивать с такими альтернативами, как расширение коммунальной сети или работа генератора, а не рассматривать капитальные затраты на инверторы изолированно.

Гибридный солнечный инвертор

Гибридный солнечный инвертор может управлять несколькими источниками энергии в одной системе.

В зависимости от модели и установки он может управлять выработкой фотоэлектрических модулей, зарядкой и разрядкой аккумуляторов, потреблением коммунальных услуг и бытовыми нагрузками.

Этот тип архитектуры особенно полезен, когда сеть доступна, но клиент также хочет использовать солнечную энергию для собственного потребления, аккумуляторную батарею или резервное копирование во время сбоев.

МЭА отметило, что распределенная фотоэлектрическая энергия может снизить зависимость от электроэнергии из сети, а сочетание солнечной энергии с накопителями энергии может повысить устойчивость во время перебоев в подаче электроэнергии.

Сетевой солнечный инвертор

Обычный сетевой инвертор работает вместе с коммунальной сетью.

Солнечная генерация может сократить количество электроэнергии, импортируемой из сети, но стандартная фотоэлектрическая система, подключенная к сети, не обязательно будет продолжать снабжать дом во время отключения электроэнергии.

Если требуется резервное копирование, покупатели должны подтвердить, что выбранный инвертор и архитектура системы специально поддерживают работу резервного копирования или хранение от батареи.

Как правильно выбрать преобразователь постоянного тока в переменный для вашего дома

Прежде чем сравнивать марки или цены инверторов, подтвердите эти восемь параметров:

1. Непрерывное питание переменного тока. Рассчитайте нагрузки, которые реально будут работать одновременно.

2. Устойчивость к скачкам напряжения: проверьте требования к запуску холодильников, насосов, кондиционеров и других нагрузок на двигатели.

3. Напряжение аккумулятора: убедитесь, что система работает при напряжении 12 В, 24 В, 48 В или другом поддерживаемом напряжении.

4. Выход переменного тока: подберите напряжение, частоту и конфигурацию фаз в соответствии с установкой.

5. Форма сигнала: выберите выходной сигнал чистой синусоидальной формы, если система должна поддерживать широкий спектр бытовой техники.

6. Фотоэлектрический вход: для солнечных инверторов проверьте диапазон напряжения MPPT, максимальное напряжение холостого хода фотоэлектрической системы, входной ток и поддерживаемую фотоэлектрическую мощность.

7. Совместимость аккумуляторов: проверьте химический состав аккумуляторов, пределы зарядки и разрядки, а также связь с BMS, где это необходимо.

8. Защита и мониторинг: просмотрите требования к защите от перегрузки, короткого замыкания, перегрева и постоянного тока, а также доступные функции мониторинга.

Как только эти характеристики станут ясными, сравнение продуктов станет намного проще и станет менее зависимым от номинальной мощности.

Какой преобразователь постоянного тока в переменный SNADI подходит для различных домашних применений?

Инвертор следует выбирать после определения нагрузки и архитектуры системы, а не раньше.

Малые и средние автономные домашние системы

Для жилых автономных проектов серия NKH от SNADI сочетает в себе чистый синусоидальный выход переменного тока со встроенной функциональностью MPPT для приложений с солнечными батареями и батареями.

Подобная интегрированная конструкция может уменьшить количество необходимых отдельных компонентов по сравнению с аккумуляторным инвертором и автономным контроллером заряда солнечной батареи.

Дома, требующие электросети + солнечной энергии + управления батареями

Когда имеется электроэнергия от сети, но домовладелец также хочет использовать солнечную энергию и резервную батарею, гибридный инвертор, как правило, является более подходящей архитектурой.

Ассортимент гибридных инверторов SNADI включает однофазные, трехфазные и региональные варианты для хранения энергии в жилых и небольших коммерческих помещениях.

Правильная модель по-прежнему зависит от требуемого стандарта переменного тока, мощности нагрузки, фотоэлектрической конфигурации и аккумуляторной системы.

Полное домашнее хранилище солнечных батарей и батарей

Для некоторых проектов требуется полная система, а не отдельный инвертор.

В этих случаях определение размера следует начинать с домашней нагрузки, требуемой продолжительности резервного питания, полезной емкости аккумулятора, доступной фотоэлектрической площади и условий установки.

Линейка ESS для жилых помещений SNADI сочетает в себе солнечные, гибридные инверторы и аккумуляторы LiFePO4 для резервного копирования, собственного потребления и автономных приложений.

Для проектов, в которых требуется сочетание инвертора, батареи и солнечной батареи, линейка автономных солнечных решений компании обеспечивает еще одну отправную точку для выбора системы.

Почему выбор инвертора также является финансовым решением

Стоимость инвертора составляет лишь часть общего бюджета системы.

Более дешевый инвертор может увеличить общую стоимость проекта, если для него требуется отдельный контроллер MPPT, он не может справиться с необходимыми пусковыми нагрузками, ограничивает выбор батарей или требует замены при увеличении спроса в домашних условиях.

Увеличение размера также увеличивает стоимость.

Плата за мощность инвертора, которая вряд ли будет использоваться, может увеличить первоначальные капитальные затраты и может привести к необходимости использования более крупных кабелей, защитных устройств или аккумуляторов без увеличения количества солнечной энергии, доступной для дома.

Для большинства жилых проектов практической целью является достаточная непрерывная и импульсная мощность для ожидаемого профиля нагрузки с разумным пространством для рабочих изменений и запланированных будущих нагрузок.

Экономика солнечной генерации дает полезную основу для такого решения. IRENA сообщила, что глобальная средневзвешенная LCOE солнечной энергии в масштабе коммунального предприятия составит около 44 долларов США за МВтч в 2025 году.

Эта цифра является глобальным ориентиром для коммунальных предприятий, а не тарифом на электроэнергию для населения, поэтому ее не следует использовать для непосредственной оценки окупаемости домохозяйств.

В Латинской Америке МЭА сообщило об инвестициях в чистую энергетику в размере около 70 миллиардов долларов США в 2025 году, а также назвало высокие розничные цены на электроэнергию одним из факторов, поддерживающих развертывание распределенных солнечных фотоэлектрических систем.

Фактический доход от жилой недвижимости по-прежнему необходимо рассчитывать для каждого проекта.

Местные тарифы на электроэнергию, солнечное излучение, стоимость системы, финансирование, экспортная компенсация, полезная емкость батарей, предположения о замене батарей и ценность резервного питания — все это может изменить конечную экономику.

Заключение

Выбор преобразователя постоянного тока в переменный для домашнего использования следует начинать с реалистичного расчета нагрузки.

Перечислите приборы, которые могут работать вместе, и определите насосы, холодильники, кондиционеры и другое оборудование, требующее значительного запуска. Затем сопоставьте напряжение батареи, рабочий диапазон фотоэлектрических модулей, стандарт выходного переменного тока и архитектуру инвертора с установкой.

Небольшие системы могут хорошо работать с батареями напряжением 12 В или 24 В. По мере увеличения мощности инвертора архитектура 48 В может снизить постоянный ток и упростить управление подключением мощной батареи.

Для домов, в которых сочетается электроника и электроприборы, выход чистой синусоидальной волны обычно является более практичным вариантом.

Окончательный выбор также должен учитывать то, как домовладелец планирует использовать систему. Простой резервный инвертор, автономная солнечная система и гибридная солнечная система плюс система хранения решают разные проблемы.

Правильно выбранный инвертор не увеличит количество солнечного света, поступающего в солнечную батарею. Что он действительно определяет, так это то, может ли имеющаяся энергия быть преобразована и надежно доставлена ​​к бытовым потребителям, для поддержки которых была разработана система.

✉️ Электронная почта : marketing@snadi.com.cn

Веб-сайт :

www.snatsolar.com

www.snadisolar.com

☎️ WhatsApp/WeChat : +86 1803929353
