Установка контроллера заряда солнечной батареи: безопасная проводка, настройка и устранение неполадок

Удаленный магазин может потерять охлаждение, освещение, связь или работу насосов, потому что небольшой контроллер зарядки был выбран согласно его амперной этикетке и установлен без проверки остальной части системы постоянного тока. Контроллер может стоить дешевле, чем инвертор или аккумуляторный блок, однако ошибка на этом этапе может привести к повреждению батарей, потере рабочего времени, использованию генератора или поездке технического специалиста, которая стоит дороже, чем оборудование.

Начнем с обязанностей, которые должна выполнять система. Телекоммуникационный шкаф, система безопасности, водяной насос, холодильная камера и двигатель мастерской не создают одну и ту же цель перезарядки. Например, объекту с холодильной нагрузкой 1,2 кВт плюс 300 Вт средств управления и освещения требуется около 9 кВтч на шесть часов работы без учета потерь на преобразование и резервного запаса. Контроллер заряда не питает нагрузку переменного тока напрямую. Он регулирует фотоэлектрическую энергию, которая восстанавливает батарею после периода резервного питания.

Прежде чем утвердить контролера, запишите следующие входные данные проекта:

· Напряжение аккумуляторной батареи, химический состав батареи и допустимый ток заряда.

· Мощность фотоэлектрической батареи, рабочее напряжение и напряжение холостого хода

· Ежедневная энергия, которая должна быть восстановлена ​​в пределах доступного солнечного окна.

· Максимальный ток контроллера и любое необходимое снижение номинальных характеристик

· Температура окружающей среды, вентиляция, состояние корпуса и доступ для обслуживания

Это предотвращает знакомый сбой при закупках: номинальный ток выглядит адекватным, но напряжение фотоэлектрической цепочки превышает входной предел, профиль батареи неправильный или доступные солнечные часы не могут восстановить энергию, использованную за ночь.

IEA PVPS сообщило о 2973 ГВт совокупной фотоэлектрической мощности к концу 2025 года, включая около 698 ГВт, добавленных в течение этого года. В таком масштабе записи об установке и повторяющиеся проверки не являются документацией сами по себе. Они уменьшают количество ошибок среди дистрибьюторов, установщиков и сервисных групп.

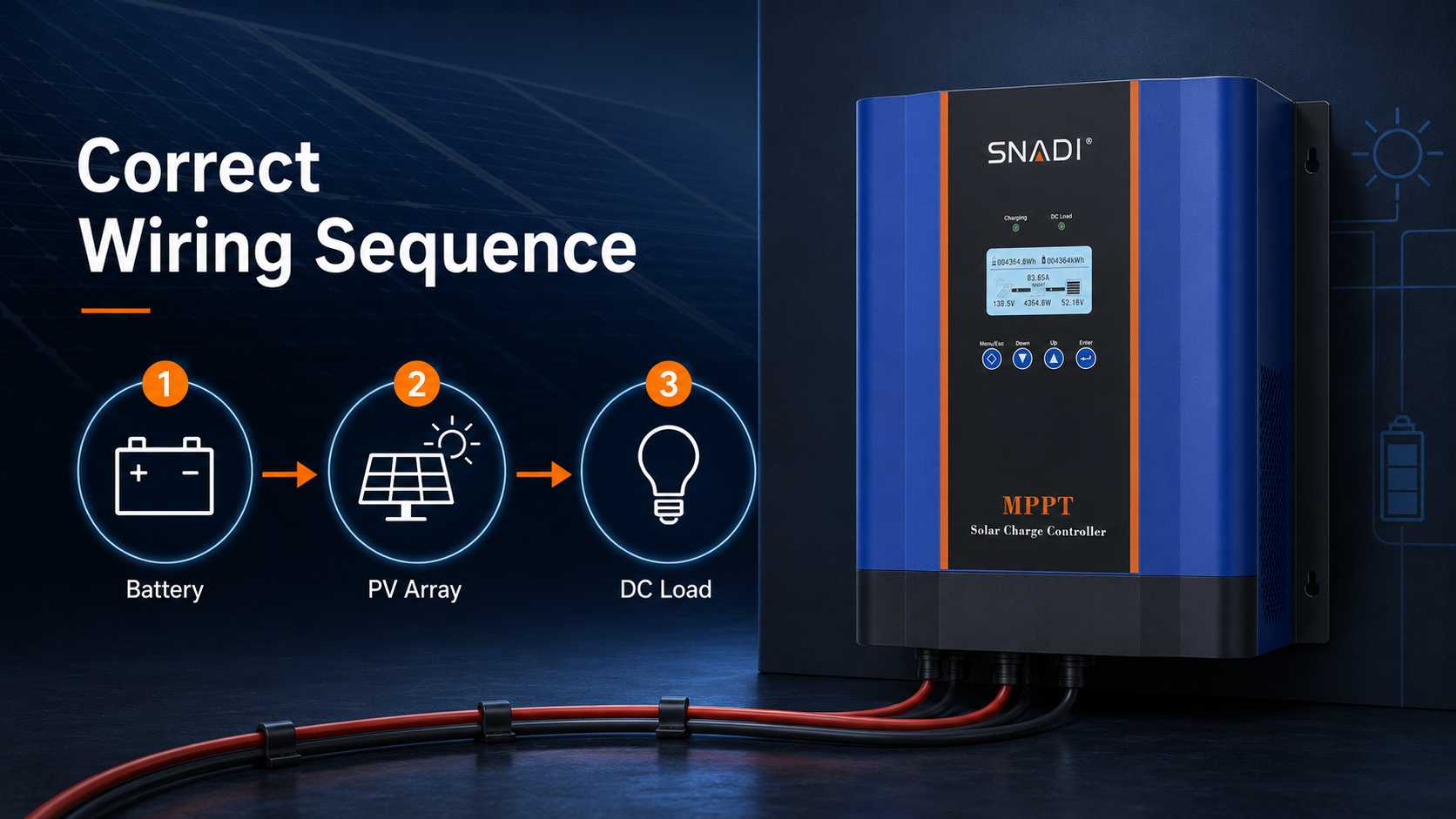

Порядок проводки за шестьдесят секунд

Для большинства контроллеров заряда от солнечной батареи с питанием от батареи сначала установите цепь батареи. Убедитесь, что контроллер запускается и определяет ожидаемое напряжение системы. Сначала подключите фотоэлектрическую цепь, затем подключайте только нагрузки постоянного тока, разрешенные контроллером. Во время отключения снимите нагрузку, изолируйте фотоэлектрическую цепь и отключите соединение с аккумулятором в последнюю очередь. Батарея обеспечивает электронике контроллера стабильное опорное напряжение. Предварительное включение фотоэлектрической системы может помешать правильному запуску некоторых моделей и повредить оборудование, которое не было предназначено для этой последовательности.

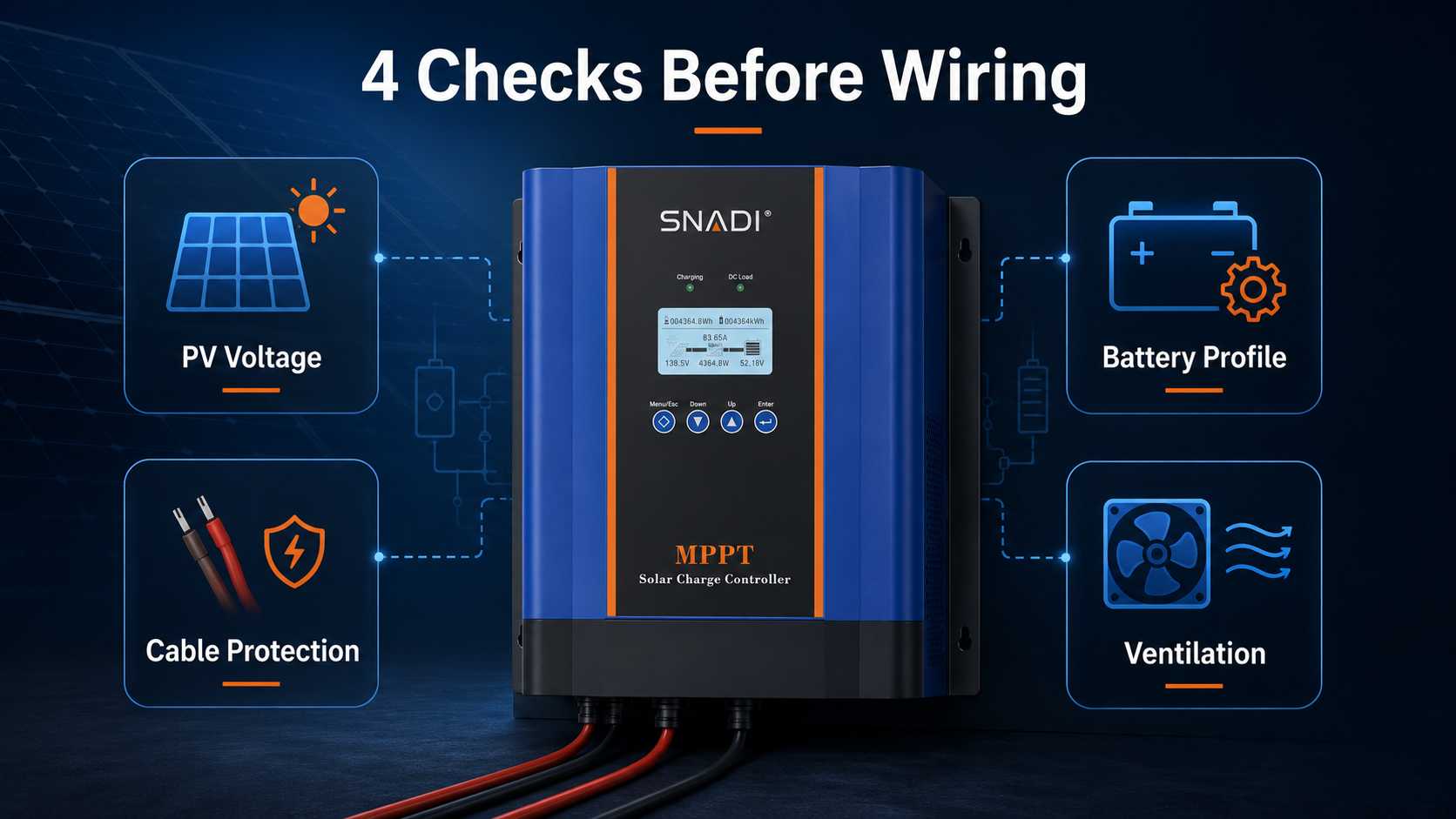

Четыре проверки перед подключением кабеля

Подтвердите напряжение разомкнутой цепи фотоэлектрической батареи в холодных условиях.

Максимальное напряжение фотоэлектрической цепи должно оставаться ниже входного предела контроллера при самой низкой возможной температуре на объекте. Напряжение разомкнутой цепи модуля возрастает при понижении температуры. Струна, которая выглядит приемлемой в стандартных условиях испытаний, может пересечь предел контроллера холодным утром.

Используйте температурный коэффициент из таблицы данных модуля, количество последовательно соединенных модулей и обоснованную минимальную температуру на объекте. Не заменяйте мощность массива для этого расчета. Мощность указывает на энергетический потенциал. Напряжение разомкнутой цепи определяет, сможет ли входной каскад выдержать струну.

Сопоставьте напряжение аккумулятора, химический состав и пределы заряда

Номинальное напряжение – это только первая проверка. Свинцово-кислотные батареи могут потребовать настройки объема, абсорбции, плавающего режима, выравнивания и температурной компенсации. Литиевые батареи могут требовать документированного напряжения заряда, ограничения тока, ограничения низкой температуры и четкого поведения системы управления батареями. Автоматическое распознавание напряжения системы не доказывает, что выбран правильный химический состав батареи. Запишите активный профиль и каждое пользовательское значение в листе ввода в эксплуатацию. Не включайте выравнивание, если это не разрешено производителем батареи.

Определение тока, кабеля и защиты в одном пакете

Ток контроллера влияет на размер проводника, падение напряжения, емкость клемм, нагрев, номинал предохранителя, номинал выключателя и доступ для обслуживания. Предохранитель не следует выбирать только по этикетке контроллера. Проектировщик также должен учитывать номинальные характеристики проводника, инструкции к оборудованию, ожидаемый ток, местные правила и отключающую способность защитного устройства.

IEC 62548 1 охватывает проводку постоянного тока фотоэлектрических батарей, защитные устройства, коммутацию и заземление. Практический урок для покупателей прост: кабель, разъединители, защита от сверхтоков и метод заземления относятся к одному и тому же техническому обзору, а не к отдельным решениям о покупке.

Проверьте расположение, охлаждение и доступ для обслуживания.

Контроллеру, работающему на основе естественной конвекции, необходим свободный поток воздуха. Держите его вдали от прямых солнечных лучей, воды, агрессивных паров, аккумуляторных газов, тяжелой пыли и горючих материалов. Не считайте корпус пригодным для использования на открытом воздухе, если опубликованный класс защиты и схема установки не подтверждают этот вывод. Оставьте достаточно места для проверки клемм, чтения показаний на дисплее и работы с разъединителями. Кабель управления изгибается и не позволяет весу кабеля тянуть клеммы. Ориентация, зазор, момент затяжки клемм и температурные ограничения должны быть указаны в руководстве для выбранной модели.

Как завершить установку контроллера заряда солнечной батареи

Изолируйте каждый источник и проверьте полярность.

Откройте выключатель батареи, отключите фотоэлектрическую станцию ​​и отключите нагрузку. По возможности закройте или изолируйте открытые модули. Используйте мультиметр, чтобы подтвердить напряжение и полярность каждого проводника, прежде чем он достигнет клеммы.

Пометьте положительные и отрицательные проводники, прежде чем прокладывать их в корпус. Защита от обратной полярности может уменьшить повреждение оборудования, но не заменяет правильное качество изготовления. Батарея может выдавать достаточный ток, чтобы вызвать сильный нагрев и искрение в результате случайного короткого замыкания.

Подключите цепь аккумулятора и подтвердите запуск.

Установите контроллер и проложите провода батареи, пока выключатель батареи остается разомкнутым. Установите указанный предохранитель или автоматический выключатель рядом с положительным соединением аккумулятора, если этого требуют проектные и местные правила.

Правильно подготовьте концы кабеля, еще раз проверьте полярность и затяните клеммы со значением, указанным в руководстве по эксплуатации. Включайте выключатель батареи только после завершения соединения и предохраняйте его от случайного прикосновения. Проверьте отображаемое напряжение батареи, а не предполагайте, что автоматическое распознавание правильное.

Подключите фотоэлектрическую станцию ​​в пределах допустимого окна напряжения.

Измерьте напряжение разомкнутой цепи фотоэлектрической цепочки при разомкнутом фотоэлектрическом разъединителе. Сравните измеренное значение с расчетным расчетом и пределом контроллера. Если результат превышает ожидаемый, остановитесь и проверьте длину струны, тип модуля, полярность и предполагаемую температуру.

Подключите фотоэлектрические проводники, пока разъединитель остается разомкнутым. Как только цепь батареи стабилизируется и настройки батареи будут подтверждены, замкните фотоэлектрический разъединитель. На дисплее должно отображаться фотоэлектрическое напряжение и зарядный ток, когда освещенность и состояние батареи позволяют зарядку. Нулевой ток не является автоматически неисправностью, когда батарея заряжена, массив затенен или активен предел защиты батареи.

Настройка, подача питания и документирование ввода в эксплуатацию

Подключайте только те нагрузки, которые разрешены выходом нагрузки контроллера. Большие инверторы, насосы, компрессоры и другое сильноточное оборудование обычно подключаются к шине аккумулятора через собственную защиту. Небольшую клемму нагрузки не следует использовать в качестве удобной точки питания для оборудования с неизвестным пусковым током.

Зафиксируйте следующие результаты ввода в эксплуатацию:

1. Напряжение аккумулятора на аккумуляторе и на контроллере.

2. Фотоэлектрическое напряжение до и после подачи питания

3. Профиль батареи, целевые значения напряжения и пределы зарядного тока.

4. Зарядный ток при известных условиях солнечной батареи и батареи.

5. Температура терминала после первого запуска.

6. Активные сигналы тревоги, коды ошибок и состояние выхода нагрузки.

7. Результаты испытаний связи и мониторинга.

8. Натяжение кабеля, состояние клемм, модель, настройки и дата испытания.

Совет инженеру SNADI/SNAT:

Сделайте одну четкую фотографию готовой территории терминала и одну фотографию схемы защиты. Сохраните их с измеренным фотоэлектрическим напряжением, напряжением батареи и зарядным током. Визуальная запись часто сокращает время диагностики, когда удаленный техник позже сообщает, что контроллер не заряжается.

Сравните варианты дизайна перед покупкой оборудования

Контроллер с самой низкой закупочной ценой не всегда обеспечивает самую низкую стоимость проекта. Отдельный контроллер MPPT может упростить замену и поддержать гибкую фотоэлектрическую схему, но он добавляет компоненты постоянного тока и задачи по вводу в эксплуатацию. Гибридный инвертор со встроенным MPPT может уменьшить количество основных блоков, однако замена может оказаться более дорогостоящей, если одна из функций зарядки выйдет из строя.

Для мелкого коммерческого покупателя операционный риск включает в себя испорченные запасы, остановку производства, топливо для генератора, командировки технического специалиста и время, необходимое для устранения неисправности. Контроллер, который предотвращает одно посещение удаленного сервисного центра, может оправдать более высокую закупочную цену. Верно и обратное: оплата неиспользованной текущей мощности не исправляет слабый профиль батареи или небезопасную фотоэлектрическую цепочку.

Где подходит контроллер солнечной зарядки SNADI/SNAT Solar CM MPPT

Мы используем контроллер солнечной зарядки SNADI/SNAT Solar CM MPPT в качестве отдельного варианта зарядки для жилых, автономных и небольших коммерческих систем, где фотоэлектрическая батарея и батарея нуждаются в выделенном контроллере MPPT. На общедоступной странице продукта перечислены модели CM 30A, CM 40A, CM 50A, CM 60A, CM 80A и CM 100A. Он может автоматически распознавать системы с напряжением 12 В, 24 В, 36 В и 48 В, фотоэлектрический вход до 150 В, ЖК-мониторинг, дополнительную связь RS485, естественное конвекционное охлаждение и несколько функций защиты.

Эти спецификации создают систему отбора, а не автоматический отбор. Номинальный ток должен соответствовать допустимому току заряда аккумулятора. Предел входного напряжения 150 В необходимо проверить по напряжению разомкнутой цепи в холодном состоянии. Дополнительная связь может сократить поездки в сервисное обслуживание, если система мониторинга и рабочий процесс готовы ее использовать.

Рассмотрим аккумуляторную систему на 48 В с фотоэлектрической системой мощностью около 3 кВт. CM 60A указывает мощность до 3400 Вт от солнечной энергии для системы 48 В и рабочий диапазон MPPT от 65 В до 150 В. Эта информация сужает список кандидатов, но окончательное решение по-прежнему требует расчета комплектации модулей, предела заряда батареи, конструкции кабеля, плана защиты и ожидаемого окна перезарядки.

Устраняйте неполадки по симптомам, а не по этикетке продукта

Неисправность контроллера легче выявить, если техник начинает с наблюдаемых симптомов и измеренных значений. Замена контроллера до проверки напряжения, защиты и настроек может увеличить стоимость без устранения причины.

· Пустой дисплей: проверьте напряжение аккумулятора, состояние выключателя, целостность предохранителя, полярность и контакт клемм. Многие контроллеры не могут запуститься только от фотоэлектрической системы.

· Контроллер включен, но аккумулятор не заряжается: проверьте фотоэлектрическое напряжение, состояние отключения фотоэлектрического модуля, уровень заряда аккумулятора, пределы температуры, состояние системы управления аккумулятором и активные коды неисправностей.

· Фотоэлектрическое напряжение присутствует, но зарядный ток равен нулю: убедитесь, что напряжение батареи уже близко к заданному. Затем проверьте целостность кабеля, пределы тока, стадию зарядки, затенение и настройки пульта дистанционного управления.

· Выход нагрузки отключен: проверьте отключение низкого напряжения, настройки таймера, режим управления освещением, ток нагрузки и сигналы тревоги короткого замыкания. Не обходите настройку защиты, пока не будет известна причина.

· Контроллер перегрелся или отключился: проверьте поток воздуха, температуру окружающей среды, размер кабеля, затяжку клемм, зарядный ток и ориентацию установки. Изменение цвета, запах, повреждение изоляции или повторное отключение требуют немедленной изоляции и технической проверки.

Сделайте техническое обслуживание и передачу частью заказа

Надежная установка включает в себя учет и ответственность за обслуживание, а не только оборудование. Попросите поставщика или установщика предоставить доказательства, необходимые для обслуживания системы после ухода группы по вводу в эксплуатацию.

· Технический паспорт продукта и руководство по установке

· Расчет фотоэлектрической цепочки

· Профиль батареи и запись о пределе заряда

· График кабеля и защиты

· Однолинейная диаграмма

· Вводные значения и фотографии

· Контроль доступа и ответственность за сигнализацию

· Запасной предохранитель и процедура замены

· Условия гарантии

· Контактная информация технической поддержки

Проверяйте состояние клемм и температуру кабеля после первого дня эксплуатации, еще раз через первый месяц, а затем через интервалы времени, требуемые продуктом и условиями площадки. Пыль, коррозия, вибрация, тепло и обслуживание аккумуляторной батареи могут изменить установку, которая была правильной в день передачи.

Для удаленных объектов мониторинг — это контроль эксплуатационных расходов. Сигнализация, которая отделяет низкое фотоэлектрическое напряжение, защиту батареи и повышенную температуру, может предотвратить ненужный визит. Для мониторинга по-прежнему требуется владелец, правило эскалации и доступ к исходным настройкам. Данные без согласованного процесса реагирования не сокращают время простоя.

Заключение

Установка контроллера заряда солнечной батареи работает, когда контроллер рассматривается как часть полной системы зарядки постоянным током. Определите нагрузку и режим перезарядки, рассчитайте фотоэлектрическое напряжение в холодном состоянии, подтвердите профиль батареи, размер кабеля и защиту, следуйте утвержденному порядку подключения и сохраните результаты измерений при вводе в эксплуатацию.

Контроллер солнечной зарядки SNADI/SNAT Solar CM MPPT может использоваться в жилых, автономных и небольших коммерческих системах, если его номинальный ток, ограничение фотоэлектрического напряжения, настройки батареи, состояние корпуса и вариант связи соответствуют месту установки. Это неправильный выбор просто потому, что доступна более крупная модель.

Перед покупкой подготовьте техническое описание модуля, расположение цепочек, модель батареи, профиль нагрузки, среду установки и необходимое время перезарядки. Наша команда инженеров может просмотреть эти входные данные и определить, соответствует ли линейка контроллеров солнечной зарядки CM MPPT эксплуатационным задачам. Для обзора проекта воспользуйтесь нашей страницей технических контактов ..
