Литий-железо-фосфатные батареи для солнечных батарей: от спецификации к проверенной системе

Две батареи могут иметь маркировку 51,2 В и при этом вести себя по-разному, когда солнечный инвертор запускает насос, получает сигнал о полной зарядке или теряет связь с системой управления батареями. Разница заключается в полезной энергии, непрерывном токе, диапазоне напряжения, встроенном программном обеспечении, логике защиты и свидетельствах установки. Этикетка химического состава не может ответить на эти вопросы.

Литий-железо-фосфатные аккумуляторы для солнечных батарей представляют собой перезаряжаемые литий-ионные аккумуляторы, которые можно использовать для хранения в домашних условиях, небольших коммерческих предприятиях и автономных системах после проверки всей системы. Правильная покупка начинается с документов и критериев приемки, а не с обещания долгой службы. МЭА отмечает, что развертывание батарей включает в себя системы учета, мини-сети и солнечные домашние системы, поэтому рабочий контекст имеет такое же значение, как и химический состав элементов.

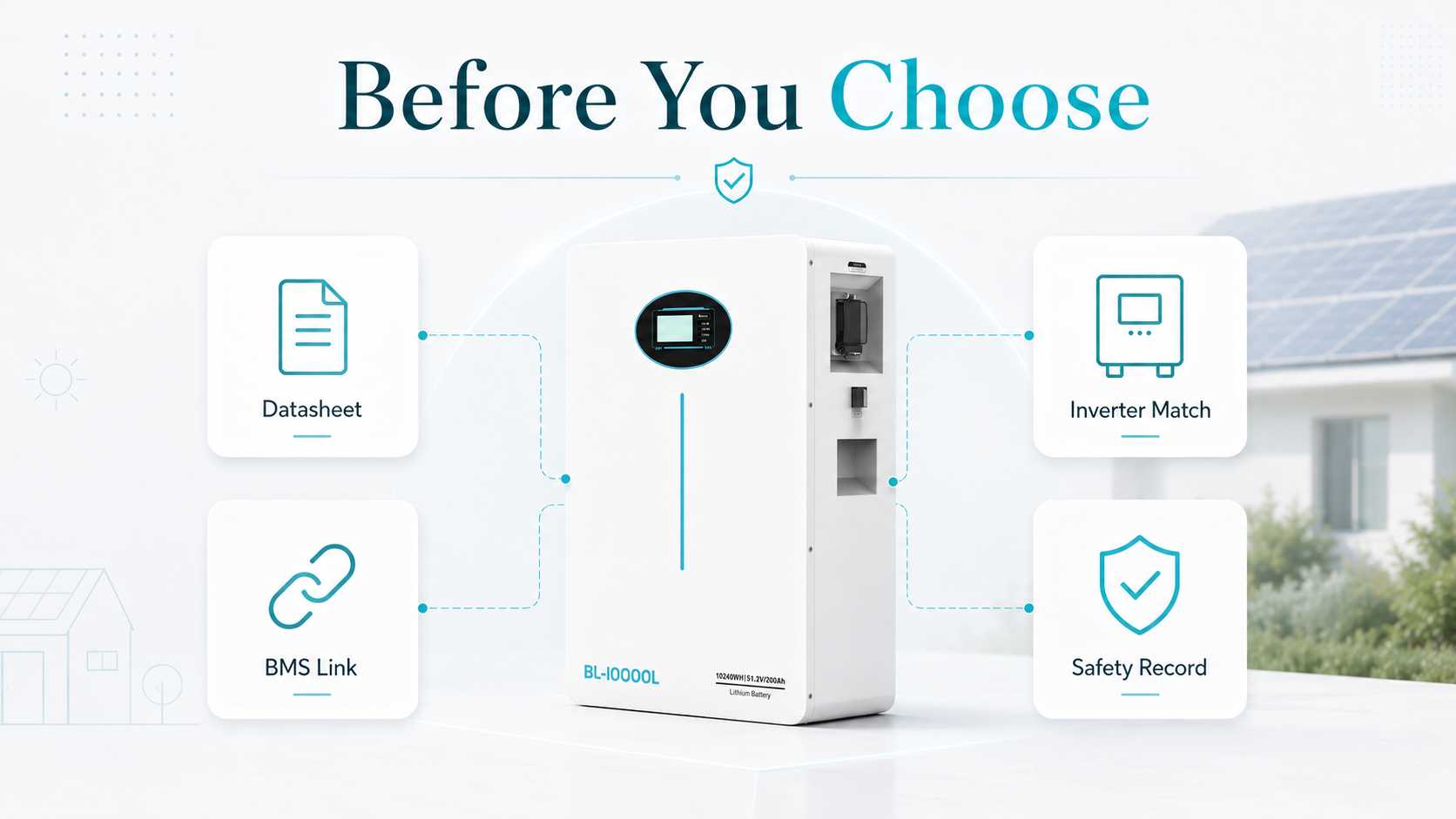

Сначала запросите пакет закупок

Прежде чем сравнивать емкость или цену, запросите техническое описание батареи, руководство по батарее, список совместимости инвертора или встроенного ПО, а также сертификаты или доказательства испытаний. В таблице данных поясняются номиналы. В руководстве описаны условия установки и управления. Список совместимости показывает, одобрен ли профиль инвертора. Доказательства безопасности показывают, какой объем продукта или системы был оценен.

Держите название модели и версию видимыми в каждом документе. Названия семейства продуктов недостаточно, если в разных конфигурациях различаются ограничения по напряжению, встроенное ПО, параллельная работа или поведение связи. Первый полезный вопрос заключается не в том, является ли аккумулятор литий-железо-фосфатным. Речь идет о том, какая именно батарея и какая именно система проверяются.

Расшифруйте таблицу данных перед выбором емкости

Преобразуйте напряжение и ампер-часы в полезную энергию

Номинальная энергия в киловатт-часах равна номинальному напряжению, умноженному на ампер-часы и разделенному на тысячу. Аккумулятор 51,2 В, 314 Ач имеет номинальную емкость около 16 кВтч. Планируемая полезная энергия должна затем использовать документально разрешенный диапазон состояния заряда и резерв на конец срока службы. Не обещайте критическую нагрузку каждый номинальный киловатт-час. Если покупателю необходим определенный период резервного питания, напишите список нагрузки рядом с номиналом батареи. Охлаждение, освещение, коммуникации и насос могут иметь разные требования к эксплуатации и пуску. Емкость отвечает за то, как долго может работать нагрузка. Сам по себе он не дает ответа на вопрос, смогут ли инвертор и аккумулятор запустить такую ​​нагрузку.

Рассчитать ток при минимальном напряжении

Приблизительный ток батареи равен выходному переменному току инвертора, разделенному на напряжение батареи и эффективность инвертора. Для консервативного анализа используйте минимально допустимое рабочее напряжение батареи. Сравните результат с током непрерывного разряда аккумулятора и BMS, а не только с коротким пиковым номиналом. Двигатели, насосы и компрессоры нуждаются в отдельной проверке помпажа.

Путь тока включает клеммы, кабели, предохранители, разъединители и инвертор. Аккумулятор с высокой номинальной энергией все равно может остановиться под нагрузкой, если предел BMS, длина кабеля или настройка перенапряжения инвертора слишком малы. Энергия и мощность представляют собой отдельные проверки закупок.

Чтение пиковой мощности как синхронизированного события

Запросите максимальный ток, допустимую продолжительность, условия восстановления и предел повторений. Пиковое значение без временных условий сложно использовать в проекте. Запишите самый резкий пуск двигателя и ожидаемое количество пусков в течение резервного периода. Эти данные более полезны, чем сравнение одного пикового числа в разных брошюрах.

Рассматривайте срок службы как условный результат

Для подсчета циклов требуется глубина разряда, температура, скорость зарядки и разрядки, а также емкость в конце срока службы. Отделите жизненный цикл от календарного срока службы и гарантийного срока. Претензия о длительном лабораторном цикле не определяет энергетическое обслуживание, обещанное конкретной гарантией в условиях жаркого помещения, интенсивного ежедневного использования или периода медленной перезарядки.

Напишите контракт на интерфейс батареи и инвертора

Соответствие полному окну напряжения

Сравните предел заряда, рабочий диапазон и защиту от низкого напряжения с инвертором и каждым одобренным зарядным устройством. Номинального согласования 48 В или 51,2 В недостаточно. Контролируемая реакция, когда BMS блокирует зарядку или разрядку, должна быть задокументирована обоими производителями.

Соответствие лимитам начисления и разряда

Инвентарная солнечная зарядка, зарядка от сети, зарядка генератора и любой другой разрешенный источник. Их суммарный ток должен оставаться в пределах предела заряда батареи. При разрядке убедитесь, что нормальные нагрузки и импульсные нагрузки остаются в пределах защищаемого тока. Запишите ограничения в проектную документацию, а не скрывайте их в отдельных руководствах.

Докажите протокол связи

CAN и RS485 называют путь связи, а не общий протокол батареи. Проверьте выбранный профиль инвертора, распиновку кабеля, оконечную заделку, встроенное ПО и ожидаемые отображаемые значения. Работающая система должна показывать правдоподобное состояние заряда, напряжение, ток и сигналы тревоги без недокументированных настроек.

Определите реакцию на потерю связи

В протоколе проектирования должно быть указано, что делают инвертор и зарядное устройство, когда данные батареи исчезают. Логика BMS может контролировать поведение зарядного устройства и отключения нагрузки для защиты аккумулятора. Аналогичное поведение другой системы должно быть основано на ее собственных руководствах и утвержденной конфигурации.

Используйте пример SNADI для конкретной модели

В SNADI/SNAT Solar мы можем рассмотреть аккумуляторную батарею BL после того, как станут известны профиль нагрузки и инвертор. На его общедоступной странице перечислены варианты на 51,2 В, включая 314 Ач, встроенную систему управления батареями и средства связи CAN, RS485 и RS232. В местной документации на продукт также описывается блок LiFePO4 класса 16 кВтч, настройки параллельного адреса, установка внутри помещения и этапы связи с инвертором.

Эти детали делают батарею кандидатом на роль документированной гибридной системы хранения данных. Они не доказывают, что он будет работать с каждым инвертором. Подтвердите выбранный протокол, ограничение тока, температурный диапазон, руководство по установке и конфигурацию гарантии, прежде чем комплектация оборудования будет окончательной.

Совет инженеру по солнечной энергии SNADI/SNAT:

Укажите выбранный протокол батареи, прошивку инвертора и начальный уровень заряда в форме ввода в эксплуатацию. Фотография шильдика полезна, но на ней не зафиксированы настройки интерфейса, которые решают, сможет ли BMS управлять зарядкой и нагрузками.

Создайте набор доказательств безопасности

LiFePO4 не является пожаробезопасным. Химия элементов, аккумуляторная батарея, полная система хранения энергии и установленный проект — это разные границы. IEC 62619 2022 определяет требования безопасности и испытания вторичных литиевых элементов и батарей, используемых в промышленных целях, включая стационарные. Это не заменяет проверку полной установки.

Для соответствующих проектов в Северной Америке компания UL Solutions описывает UL 9540A как метод испытаний на огнестойкость, на который ссылается издание NFPA 855 2026 года в определенных ситуациях . Покупателям следует спросить, какой стандарт, редакция, модель и решение по установке подтверждаются предоставленными доказательствами. Проект по-прежнему регулируется местными правилами и одобрением властей.

Свинцово-кислотные и литиевые проекты нуждаются в инструкциях по установке для конкретного продукта. Проект должен охватывать расположение корпуса, заземление, защиту кабелей, отключение, вентиляцию, где это необходимо, контроль температуры, информацию о чрезвычайных ситуациях и план реагирования на сигналы тревоги. Ни один из путей не поддерживает обход BMS или зарядку за пределами ручных ограничений.

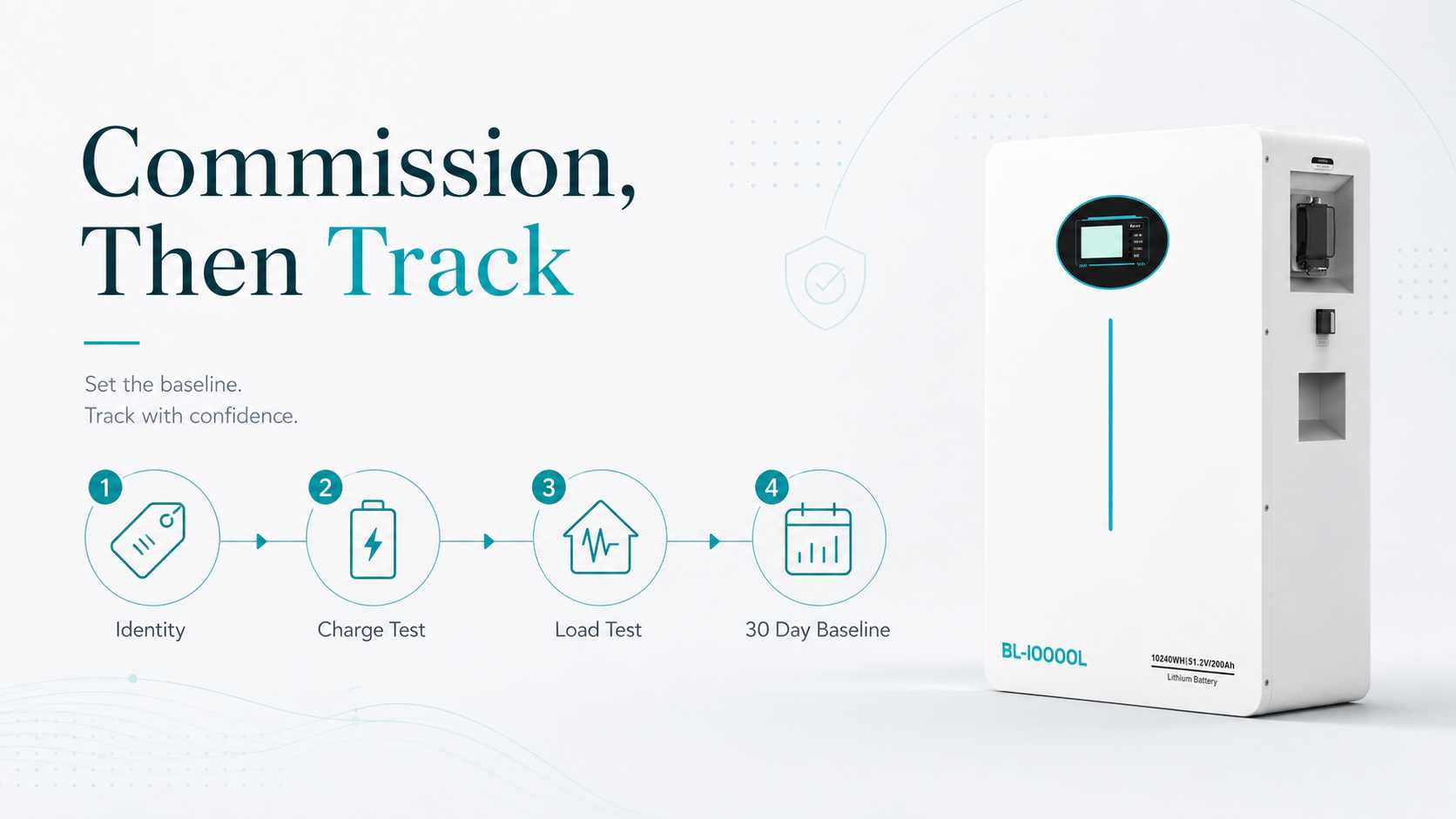

Ввод системы в эксплуатацию перед передачей

Запись личности и конфигурации

Запишите модель, серийный номер, дату изготовления, если таковая имеется, встроенное ПО, профиль протокола, параллельную топологию и уровень заряда. Сохраняйте фотографии этикеток, настроек защиты и ручных изменений вместе с досье проекта. Эта информация не позволит команде последующего обслуживания угадать, какая конфигурация была установлена.

Проверьте зарядку и динамические ограничения

При соблюдении утвержденных условий наблюдайте за солнечными и другими разрешенными источниками зарядки. Убедитесь, что пределы тока, состояние направления заряда, температура аккумулятора и прекращение заряда ведут себя так, как указано. Не создавайте небезопасные условия только для того, чтобы вызвать защитное событие. Используйте процедуру ввода в эксплуатацию производителя для контролируемых испытаний.

Проверка поведения при загрузке и выключении

Используйте утвержденную тестовую нагрузку в пределах проектных ограничений системы. Следите за стабильностью напряжения, током, температурой и сообщениями о тревогах. Установщик должен использовать утвержденные процедуры, чтобы доказать низкий уровень заряда и реагирование на потерю связи. Система, которая включается, не обязательно является системой, прошедшей приемочные испытания.

Подпишите акт приемки

В протоколе приемки должны быть указаны ожидаемый результат, измеренный результат, файл доказательств, ответственное лицо и корректирующие действия. Укажите учетную запись владельца, контактное лицо службы, доступ к мониторингу и следующую запланированную проверку. Это дает владельцу четкую передачу вместо папки с отключенными скриншотами.

Установите тридцатидневный базовый уровень

Отслеживайте ежедневную энергию зарядки и разрядки, минимальное и максимальное состояние заряда, пиковый ток, температуру аккумулятора и сигналы тревоги. Сравните наблюдаемое солнечное пополнение с ожиданиями проекта. Повторные отключения, скачки уровня заряда или неравномерное распределение тока требуют проверки журнала перед изменением настроек. Первые тридцать дней должны подтвердить, как система ведет себя при реальной нагрузке. Это шанс обнаружить ошибку границ мониторинга, отсутствующего получателя оповещения или запас батареи, не соответствующий приоритету владельца. Это не повод менять сразу несколько переменных.

Перед покупкой узнайте, кто обеспечивает поддержку встроенного ПО, как подбираются заменяемые батареи, что исключает гарантия и кто отвечает за удаление по окончании срока службы. В руководстве EPA говорится, что владельцам следует связаться с производителем, дилером или установщиком для получения информации о вариантах обращения и не выбрасывать использованные литий-ионные батареи в мусорные или муниципальные контейнеры для переработки. Задокументируйте эту ответственность за обслуживание вместе с остальной частью протокола передачи.

Базовый показатель в тридцать дней не подтверждает полный срок службы батареи. Он проверяет, ведут ли установленные элементы управления, приоритеты нагрузки, источники зарядки и пути сигнализации ожидаемый результат в течение первого периода эксплуатации. Сохраните базовый уровень вместе с гарантийной записью, чтобы последующие проблемы с производительностью или связью можно было сравнить с исходной конфигурацией.

При расширении системы повторите проверку идентичности и конфигурации для каждой добавленной батареи. Подтвердите соответствие уровня заряда, утвержденные параллельные настройки, текущее совместное использование и мониторинг видимости, прежде чем более крупный банк будет переведен в обычное обслуживание. В протоколе приемки должно быть указано лицо, утвердившее изменение, и сохранена обновленная однолинейная схема.

Заключение

Литий-железо-фосфатные батареи для солнечных батарей следует выбирать как часть проверенной системы. Начните с пакета закупок, отдельно рассчитайте энергию и ток, проверьте контракт BMS и инвертора, затем протестируйте установленную систему перед передачей. В SNADI/SNAT Solar мы используем этот путь доказательства для проверки конфигурации батареи BL и гибридного инвертора с точки зрения реальных нагрузок, ограничений установки и владения услугами.

Предоставьте нам профиль нагрузки, модель инвертора, место установки и необходимый период резервного питания. В результате должна получиться запись о покупках, которую можно будет вводить в эксплуатацию, отслеживать и поддерживать с меньшими неожиданностями.
