Многие покупатели ищут «контроллер mppt», потому что знают, что эта деталь находится между солнечными панелями и батареей, но не уверены, какой размер купить. Орфография обычно неправильная; инженерный риск более серьезен. Если размер контроллера слишком мал, система ограничивает солнечную энергию. Если напряжение холостого хода фотоэлектрической батареи слишком велико, контроллер может быть поврежден. Если химический состав батареи установлен неправильно, срок службы батареи и гарантия могут пострадать.
EIA объясняет, что фотоэлектрический элемент преобразует солнечный свет непосредственно в электричество. Контроллер MPPT расположен после фотоэлектрической батареи и управляет зарядкой батареи постоянным током. Он отслеживает рабочую точку массива, преобразует фотоэлектрическое напряжение в полезный ток зарядки аккумулятора и следует логике зарядки, которая должна соответствовать типу аккумулятора.

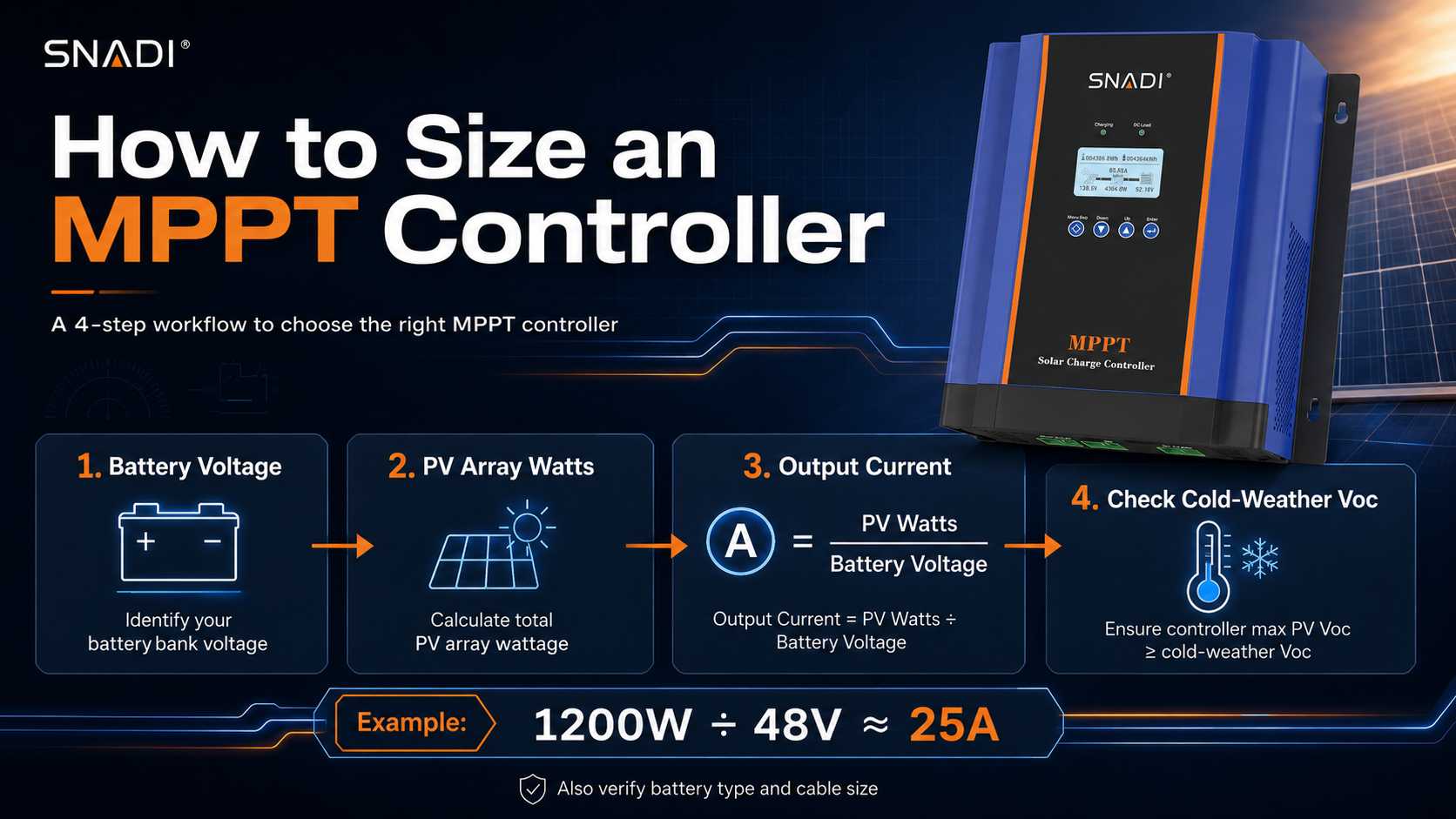

Подтвердите напряжение аккумуляторной батареи
Начните с напряжения батареи, поскольку оно формирует выходной ток контроллера. Фотоэлектрической батарее мощностью 1000 Вт, заряжающей батарею напряжением 12 В, требуется гораздо больший ток, чем той же батарее, заряжающей батарею напряжением 48 В. Этот более высокий ток означает более крупные проводники, более прочные клеммы и больше тепла. Для B2B-покупателей это немаловажная деталь, поскольку стоимость кабеля, защиты и рабочей силы влияет на установленные капитальные затраты.
SNADI/SNAT Solar предлагает контроллеры солнечной зарядки CM MPPT на 30 А, 40 А, 50 А, 60 А, 80 А и 100 А с автоматическим распознаванием 12 В/24 В/36 В/48 В, RS485 и ЖК-мониторингом. SNADI/SNAT Solar также указывает маркировку CM-80/100 для систем 12 В/24 В/36 В/48 В, что поддерживает использование этого семейства продуктов для конструкций автономных батарей с разным напряжением.
Оцените выходной ток контроллера
Практическая первая оценка:
Выходной ток контроллера = Вт фотоэлектрической батареи / напряжение батареи.
Это не окончательный инженерный проект, но он показывает, почему напряжение имеет значение. Массив мощностью 1200 Вт на 12 В указывает на ток примерно 100 А без учета потерь и запаса прочности. Тот же массив мощностью 1200 Вт при напряжении 48 В указывает на ток примерно 25 А. Затем покупатели должны проверить техническое описание контроллера, местные нормы, температуру окружающей среды, длину кабеля и снижение номинальных характеристик.
Data.gov описывает PVWatts как инструмент для оценки производства электроэнергии и ее ценности из фотоэлектрических систем, подключенных к сети. Даже если конечная система работает автономно, производственное моделирование помогает покупателю проверить, соответствует ли размер массива ежедневной нагрузке и целевому заряду аккумулятора.
Для небольшого магазина финансовый эффект обычно скрывается в замене аккумулятора и посещении сервисного центра. Контроллер, который слишком мал, может ограничить выход солнечной энергии во время сильного солнца, поэтому батарея переходит в часы вечерней нагрузки с меньшим зарядом, чем ожидалось. Контроллер со слабым мониторингом может заставить установщика посетить объект только для того, чтобы узнать, что фотоэлектрическое отключение осталось открытым или настройки батареи были неправильными. Это не драматические ошибки проектирования, но они все же снижают окупаемость системы, поскольку превращают дешевую солнечную энергию в ручную диагностику.
Для удаленного насоса или телекоммуникационного шкафа покупатель должен записать профиль нагрузки, прежде чем выбирать контроллер. Для дневной нагрузки мощностью 300 Вт с небольшой нагрузкой в ночное время в режиме ожидания может потребоваться другое соотношение фотоэлектрической энергии и батареи, чем для прерывистой нагрузки двигателя мощностью 1000 Вт. Номинал контроллера должен оставлять место для реального зарядного тока, но батарея и инвертор по-прежнему решают, сможет ли система запустить нагрузку. Вот почему стоимость контроллера следует рассматривать с учетом аккумуляторной батареи, номинального напряжения инвертора и длины кабеля, а не как изолированный аксессуар.
Проверьте входное напряжение фотоэлектрической панели и Voc в холодную погоду
Напряжение холостого хода фотоэлектрической батареи возрастает в холодную погоду. Это означает, что цепочка, которая выглядит безопасной в стандартных условиях испытаний, может превысить максимальное входное напряжение контроллера холодным утром. Покупатель должен проверить модуль Voc, количество модулей последовательно, температурный коэффициент и абсолютный предел входного сигнала PV контроллера.
На странице CM SNADI/SNAT Solar перечислены диапазоны рабочего напряжения MPPT для систем 12 В, 24 В и 48 В, а также показаны максимальные значения входной мощности солнечной панели в зависимости от размера контроллера.
Сопоставьте химический состав батареи и логику зарядки
Химический состав батареи меняет настройки зарядки. Свинцово-кислотные, AGM, гелевые и LiFePO4 аккумуляторы используют разное напряжение заряда, защиту от низкого напряжения и температурные характеристики. Покупатель не должен копировать настройки с интернет-форума. Настройки контроллера должны соответствовать руководству производителя батареи и, если применимо, требованиям связи BMS.
SNADI/SNAT Solar NKH — это автономный гибридный инвертор мощностью от 1,2 до 12 кВт со встроенным контроллером MPPT и выходом чистой синусоидальной волны. Для компактной автономной системы инвертор NKH может уменьшить потребность в отдельном контроллере, поскольку функция MPPT встроена в инвертор. Для распределенной зарядки постоянным током, резервного телекоммуникационного оборудования, навесов, ферм или модульных аккумуляторных батарей по-прежнему может иметь смысл отдельный контроллер CM MPPT.
MPPT против ШИМ-контроллера
Фактор принятия решения | MPPT-контроллер | ШИМ-контроллер | Влияние на покупателя |
Гибкость фотоэлектрического напряжения | Можно использовать более высокое фотоэлектрическое напряжение в пределах ограничений контроллера. | Обычно ближе к напряжению батареи | MPPT может уменьшить потери в кабеле в некоторых схемах. |
Сбор энергии | Рабочая точка массива треков | Подтягивает массив к напряжению батареи | MPPT обычно дает больший выход в более крупных системах. |
Капвложения | Более высокая стоимость контроллера | Более низкая стоимость контроллера | ШИМ может подойти очень маленьким малобюджетным системам. |
Защита аккумулятора | Зависит от настроек и качества продукта | Зависит от настроек и качества продукта | Неправильные настройки наносят вред любой системе. |
Мониторинг | Часто поддерживает ЖК-дисплей/RS485/приложение | Часто проще | MPPT может улучшить рабочий процесс обслуживания |
В отчете Министерства энергетики США о производительности фотоэлектрических систем коэффициент производительности определяется как измеренная добыча, деленная на смоделированную добычу за доступные временные интервалы. Эта концепция полезна после установки: если массив, контроллер или проводка не работают, измеренную энергию следует проверить на соответствие ожидаемому базовому уровню.
Логика выбора продукта SNADI/SNAT
Для автономного контроллера заряда солнечной батареи основным продуктом является контроллер CM MPPT . Страница CM SNADI/SNAT Solar поддерживает модели от 30 А до 100 А, автоматическое распознавание различных напряжений, отслеживание ЖК-дисплея, RS485 и функции защиты.
Контрольный список проводки и установки
1. Подключите аккумулятор перед фотоэлектрической батареей, если руководство по эксплуатации требует такой последовательности.
2. Установите предохранитель или прерыватель рядом с аккумулятором.
3. Подтвердите строку PV Voc в холодных условиях.
4. Сопоставьте размер проводника с током и расстоянием кабеля.
5. Обеспечьте свободную вентиляцию контроллера.
6. Перед нормальной работой установите химический состав батареи.
7. Пометьте цепи отключения фотоэлектрической батареи, аккумулятора и цепи нагрузки.
8. Запишите нормальное фотоэлектрическое напряжение, напряжение батареи и зарядный ток во время передачи.
Ведите запись передачи. Запишите ожидаемый диапазон фотоэлектрического напряжения, нормальный ток зарядки в солнечный день, настройку типа батареи, модель контроллера, прошивку или профиль настроек, а также информацию о том, кто может изменять параметры. Если покупатель позвонит через шесть месяцев, когда время резервного питания будет недостаточным, это поможет сервисной команде решить, связана ли проблема с загрязнением панели, старением батареи, ростом нагрузки, незакрепленной клеммой или изменением настроек. Без базовой линии каждый вызов службы начинается с нуля.
Совет инженера по солнечной энергии SNADI/SNAT
Не выбирайте контроллер MPPT только по мощности панели, указанной в предложении. Проверьте напряжение батареи, ограничение тока контроллера, PV Voc, температуру окружающей среды, химический состав батареи и длину кабеля. Большинство сбоев MPPT начинаются с решения о выборе размера или проводки, которое рассматривалось как небольшая проблема с аксессуарами.
Окончательная проверка покупателя
Поиск контроллера MPPT обычно означает, что покупателю нужен ответ по размеру контроллера MPPT, а не список продуктов. Начните с напряжения батареи, рассчитайте ток контроллера, проверьте входное напряжение фотоэлектрической батареи, сопоставьте химический состав батареи и проверьте защиту. Для SNADI/SNAT Solar контроллер CM MPPT идеально подходит, а NKH и ES IP54 являются лучшим выбором, когда покупателю нужен инвертор со встроенным MPPT и логикой резервного питания переменного тока. Правильное решение сокращает потери фотоэлектрической энергии, защищает батарею и снижает стоимость будущего обслуживания.
