Выбор неправильного типа инвертора может превратить солнечный проект в дорогостоящий компромисс. Домовладелец может купить сетевой инвертор, а затем узнать, что он не будет работать во время отключений электроэнергии. В магазине можно выбрать небольшой аккумуляторный инвертор, который не сможет запустить холодильник. Заводу может потребоваться сокращение пиковых нагрузок, но он получит предложение только по солнечной энергии. Правильный выбор начинается с цели системы, профиля нагрузки, состояния сети и плана батареи.
Министерство энергетики США объясняет, что инвертор преобразует электричество постоянного тока от солнечных батарей в электричество переменного тока, используемое в сети. Министерство энергетики описывает инвертор как силовое электронное устройство, которое преобразует электричество постоянного тока, генерируемое солнечными фотоэлектрическими панелями, в электричество переменного тока. Определение простое; решение о покупке нет.

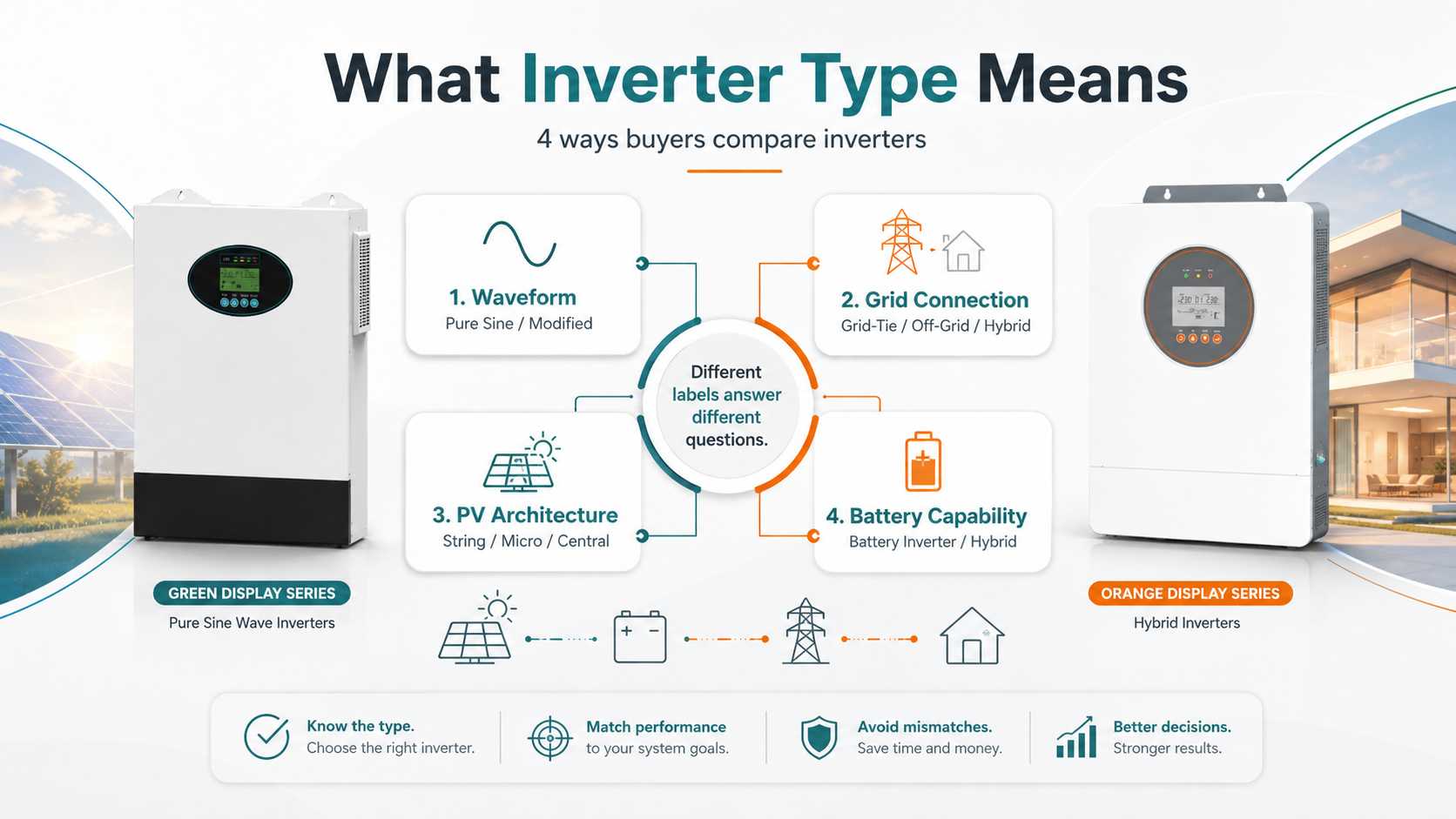

Что означает тип инвертора
Тип инвертора может означать четыре разные вещи. Это может означать форму выходного сигнала, например, чистую синусоидальную волну или модифицированную синусоидальную волну. Это может означать подключение к сети, например, сетевое, автономное или гибридное. Это может означать фотоэлектрическую архитектуру, например, струнный инвертор, микроинвертор или центральный инвертор. Это также может означать емкость аккумулятора, например, аккумуляторного инвертора или гибридного солнечного инвертора. Сравнение их в одном плоском списке приводит к путанице.
МЭА ожидает, что к 2030 году мировые мощности возобновляемых источников энергии удвоятся, причем на долю солнечных фотоэлектрических систем придется почти 80% глобального прироста. По мере роста внедрения солнечной энергии и систем хранения данных покупателям все чаще требуются инверторы, которые преобразуют энергию, контролируют состояние системы, обмениваются данными с батареями и обеспечивают резервное копирование или взаимодействие с сетью.
Типы инверторов по форме сигнала
Инвертор с чистой синусоидальной волной производит переменный ток, подходящий для чувствительной электроники, двигателей, медицинских устройств, холодильного оборудования и большинства бытовых или коммерческих нагрузок. Модифицированный синусоидальный инвертор может быть дешевле, но при некоторых нагрузках он может создавать тепло, шум или плохую работу. Для резервных систем, автономных домов и небольших коммерческих объектов выходной сигнал чистой синусоидальной волны обычно является более безопасной основой для сравнения цен.
Низкочастотный инвертор SNADI/SNAT FT поддерживает выход чистой синусоидальной волны, регулируемое выходное напряжение и частоту, ЖК-дисплей состояния, RS485, функции сухого контакта, охлаждения, защиты и сигнализации. Это делает низкочастотные продукты с чистой синусоидальной волной актуальными, когда покупка двигателя зависит от нагрузки на двигатель или надежности резервного копирования.
Типы инверторов по солнечной архитектуре
Министерство энергетики описывает центральные инверторы, струнные инверторы и микроинверторы как типы солнечных инверторов и отмечает, что аккумуляторные батареи могут взаимодействовать с солнечной энергией посредством преобразования постоянного или переменного тока. Струнный инвертор соединяет группу панелей с одним инвертором. Микроинвертор осуществляет преобразование на каждой панели. Центральный инвертор подходит для более крупных проектов. Для большинства покупателей жилых, небольших коммерческих помещений и систем хранения данных C&I более актуальным решением часто является выбор между подключением к сети, автономным или гибридным решением.
Типы инверторов по подключению к сети и батарее
Сетевой инвертор предназначен для фотоэлектрических систем, подключенных к сети, и может отключаться во время отключений, если в системе не предусмотрена утвержденная возможность резервного копирования. Автономный инвертор поддерживает нагрузки без зависимости от сети. Гибридный инвертор управляет входами фотоэлектрических систем, батарей, сети или генератора и может поддерживать резервное копирование, если он спроектирован с использованием правильной электрической архитектуры. Аккумуляторный инвертор можно использовать, когда батареи добавляются к существующей солнечной системе.
SNADI/SNAT Solar предлагает гибридные, автономные и низкочастотные солнечные инверторы для домашних, промышленных и удаленных энергосистем в вариантах мощностью от 1 до 60 кВт. Серия SNADI/SNAT Solar NKH позиционируется как автономный гибридный солнечный инвертор мощностью 1,2–12 кВт с солнечной зарядкой MPPT и выходной чистой синусоидальной волной. Серия SNADI/SNAT Solar ES указана как гибридный инвертор мощностью 6,2 кВт/12 кВт с чистым синусоидальным выходом, зарядным устройством MPPT на 100 А, дополнительным отслеживанием WiFi/GPRS и параллельным масштабированием до шести устройств. Поддержка солнечного инвертора NKH 12 кВт с номинальной мощностью 12 кВт, импульсной мощностью 24 кВА, двумя MPPT, рабочим диапазоном MPPT 60–450 В, максимальным напряжением холостого хода фотоэлектрических модулей 500 В, напряжением батареи 48 В, интерфейсами RS232/RS485/CAN и встроенным мониторингом Wi-Fi.
Для дома со слабой электросетью, клиники или небольшой мастерской ярлык «гибрид» полезен только в том случае, если в проекте также определены емкость аккумулятора, цепи критической нагрузки и приоритет работы. Инвертор мощностью 12 кВт по-прежнему может работать плохо, если покупатель подключает каждое устройство к резервной панели и ожидает длительного времени работы от небольшого аккумулятора. Лучшая конструкция отделяет охлаждение, освещение, связь, безопасность и отдельные розетки от некритических нагрузок. Это упрощает оценку времени резервного копирования и предотвращает предотвратимые отключения из-за перегрузки.
Для коммерческих покупателей связь является частью обсуждения типа инвертора. Батареи LiFePO4 требуют координации BMS, параллельных настроек батареи и четкого защитного поведения. Местные руководства по батареям BL поддерживают защиту BMS, варианты связи RS485/RS232/CAN, настройки параллельного модуля и плановую подзарядку после хранения. Эти детали влияют на ввод в эксплуатацию и обслуживание, поскольку инвертор, который может питать нагрузку, но не может нормально взаимодействовать с аккумулятором, может выдавать неприятные сигналы тревоги или консервативный режим зарядки.
Сравнение типов инверторов
Тип инвертора | Лучше всего подходит | Влияние капитальных вложений | Эксплуатационная стоимость | Риск покупателя |
Чистый синусоидальный инвертор | Чувствительные нагрузки, двигатели, резервное копирование | Середина | Очиститель переменного тока для бытовых приборов и коммерческих нагрузок | Все еще требуется правильный размер импульса |
Модифицированный синусоидальный инвертор | Простые недорогие грузы | Низкий | Базовое преобразование | Может вызвать перегрев или плохую работу некоторого оборудования. |
Сетевой инвертор | Сокращение счетов за солнечную энергию благодаря стабильной сети | Середина | Высокоэффективная фотоэлектрическая система, подключенная к сети | Обычно резервное копирование при простое не требуется. |
Автономный инвертор | Удаленные объекты, резервное копирование при слабой сети | Середина | Работает от аккумулятора/фотоэлектрической батареи/генератора | Размер батареи и логика генератора имеют значение |
Гибридный инвертор | Солнечная энергия плюс хранилище и резервное копирование | От среднего до высокого | Фотоэлектрические батареи, батареи, координация сети/генератора | Требуется связь BMS и разделение нагрузки. |
Центральный инвертор | Крупные фотоэлектрические установки | Высокий | Масштабируемое и централизованное обслуживание | Нетипично для жилых помещений или небольших резервных систем C&I. |
Совет инженера по солнечной энергии SNADI/SNAT
Не сравнивайте «чистую синусоиду» и «гибрид», как будто это одна и та же категория. Чистая синусоида — это качество сигнала. Гибрид — это системная архитектура. Хороший гибридный инвертор также должен обеспечивать соответствующее качество сигналов, но маркировка отвечает на другие вопросы.

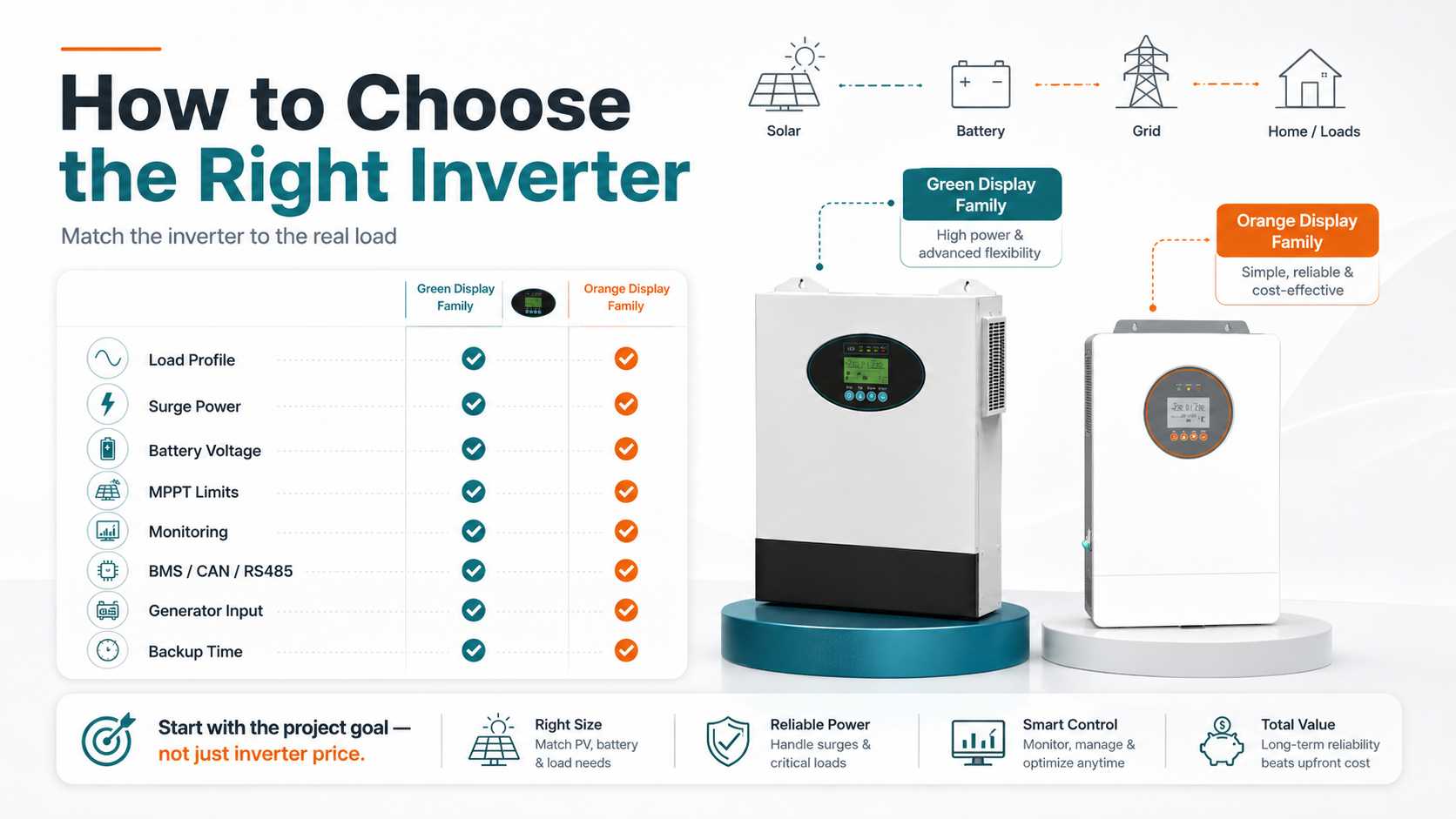

Что покупатели должны проверить перед выбором
Начните с того, требуется ли системе экспорт электроэнергии из сети, резервное питание, автономная работа, снижение пиковых нагрузок или только сокращение счетов. Затем перечислите рабочие нагрузки, импульсные нагрузки двигателя, напряжение батареи, необходимое время резервного питания, напряжение фотоэлектрической батареи, ток MPPT, потребности мониторинга и местные правила межсетевого соединения. Для батарей LiFePO4 проверьте протокол BMS, поддержку RS485/CAN и настройки параллельной батареи. Местные руководства по ES и AS также поддерживают проверку типа батареи, номинала выключателя, полярности, момента затяжки кабеля, проводки входа/выхода переменного тока и квалифицированной установки.
Попросите поставщиков объяснить три режима работы простыми словами: нормальная работа в солнечный день, работа при отключении сети и низкое восстановление заряда батареи. Если на объекте используется генератор, спросите, как инвертор обрабатывает входной сигнал генератора, зарядный ток и режим переключения. Если на объекте есть двигатели, насосы или компрессоры, запросите запас по перенапряжению, а не только номинальную мощность. Если на объекте используется мониторинг, спросите, можно ли просматривать сигналы тревоги удаленно и сохранит ли установщик доступ после передачи.
Финансовое сравнение не должно ограничиваться ценой инвертора. Более дешевый тип инвертора может увеличить эксплуатационные расходы, если он потребует дополнительных посещений объекта, не сможет запустить целевую нагрузку или потребует более поздней замены, когда покупатель добавит батареи. Более дорогостоящий гибридный инвертор может быть оправдан, если он сокращает время работы дизеля, защищает холодильное оборудование или обеспечивает работу офисных систем во время нестабильности сети. Вариант стоимости должен быть составлен с учетом реальных нагрузок покупателя и стоимости простоев.
Каждый тип инвертора решает свою проблему. Привязка к сети может обеспечить самую чистую солнечную экономику. Автономное подключение может решить проблему слабых сетевых узлов. Гибрид может оправдать более высокие капитальные затраты, когда важны резервное копирование, сокращение пиковых нагрузок или собственное потребление. Низкочастотные инверторы с чистой синусоидой могут выдерживать большие импульсные нагрузки. Правильный тип инвертора — это тот, который соответствует цели проекта и может быть проверен с помощью электрического проектирования, а не тот, который имеет самую широкую маркировку.
