Инвертор с чистой синусоидой: перед покупкой составьте манифест нагрузки

Холодильник запускается нормально, когда он является единственной загрузкой. Десять минут спустя тот же компрессор отключает инвертор, поскольку блок питания ноутбука, маршрутизатор и аудиоусилитель уже работают. На этикетке указано, что это чистая синусоидальная волна, и номинальная мощность в непрерывном режиме выглядит достаточной. Покупка по-прежнему не удалась, поскольку никто не зафиксировал одновременную загрузку или событие запуска.

Инвертор с чистым синусоидальным выходным сигналом часто является подходящей базой для двигателей, электронного управления, аудиооборудования и чувствительных устройств. Это не полная спецификация системы. Покупателям также необходимы региональные напряжение и частота, непрерывная мощность и ВА, величина и продолжительность скачков напряжения, ток батареи, температурные ограничения, поведение в режиме ожидания и данные испытаний под реальной нагрузкой.

Основной контекст преобразования и формы сигнала объясняется в обзоре инверторов Министерства энергетики США.

1. Определите каждое устройство и его точную модель.

2. Запишите, какие приборы работают одновременно.

3. Найдите непрерывную W, VA или текущие и пусковые доказательства.

4. Подтвердите требования к форме сигнала, напряжению и частоте.

5. Рассчитайте нагрузку на аккумулятор.

6. Сравните характеристики конкретной модели и протестируйте окончательную систему.

Фраза «Инвертор с чистой синусоидальной волной» отвечает только на вопрос о форме сигнала. Продукт может иметь чистую форму сигнала, но при этом быть слишком маленьким, подключен к аккумулятору неправильного напряжения или не поддерживать запуск компрессора. Совместимость нагрузки инвертора с чистой синусоидальной волной определяется всей рабочей средой, а не только языком формы сигналов.

Прочтите технические характеристики чистого синуса.

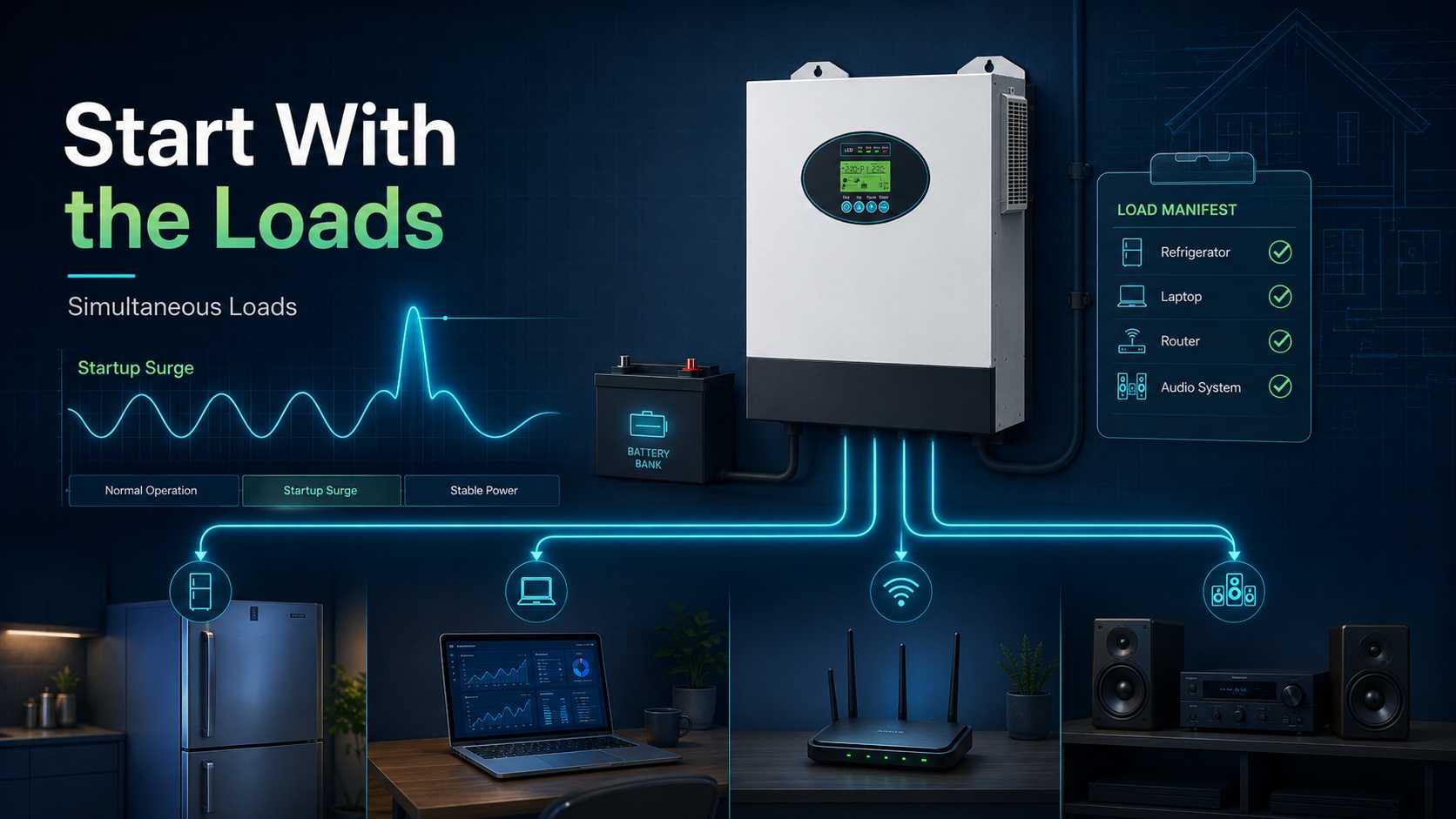

Создайте манифест для сцены, которая действительно происходит

Резистивные нагрузки

Нагревательные элементы и традиционные лампы могут быть проще с электрической точки зрения, но они могут потреблять большую постоянную мощность. Рекордная мощность и время работы. Простые требования к форме сигнала не означают, что допускается использование небольшой батареи или кабеля.

Индуктивные нагрузки

Для каждого двигателя или компрессора запишите рабочую мощность, признаки запуска, частоту циклов и поведение при перезапуске. Обратите внимание, могут ли два двигателя запуститься одновременно. Пиковая мощность инвертора с чистой синусоидальной волной должна включать в себя как величину, так и поддерживаемую продолжительность.

Нелинейные электронные нагрузки

Блоки питания для ноутбуков, маршрутизаторы, дисплеи и аудиоэлектроника могут потреблять импульсный ток. Запишите Вт, ВА или номинальный ток, если таковой имеется, а также любые требования к коэффициенту мощности или форме сигнала, указанные в руководстве. Не вводите пропущенное значение как ноль.

В этом примере устойчивая группа составляет 435 Вт, в то время как измеренное включение холодильника может временно поднять сцену намного выше. Выбранный инвертор должен выдерживать как устойчивую комбинацию, так и документированное событие без неприемлемого провала напряжения батареи.

Выполните определение параметров инвертора чистой синусоидальной волны на стороне постоянного тока.

Инвертор не вырабатывает энергию. Он получает его от батареи, солнечной батареи или другого поддерживаемого источника. Плановая оценка тока батареи следующая: расчетный постоянный ток равен нагрузке переменного тока, деленной на напряжение батареи, умноженной на предполагаемый КПД инвертора.

Для примерного рабочего сценария мощностью 1800 Вт от батареи 48 В с эффективностью планирования 90 процентов расчетный ток составляет около 41,7 А. Сюда не включены все переходные процессы, потери в кабеле или запас. Система управления аккумулятором, клеммы, кабель, предохранитель и разъединитель должны поддерживать фактический расчетный ток.

При той же мощности переменного тока система на 12 В пропускает примерно в четыре раза больший ток, чем система на 48 В, не считая других отличий. Более высокое напряжение может снизить ток и потери в кабеле, но не отменяет требований к батарее, заземлению или защите. Прежде чем выбирать напряжение батареи, рассчитайте наихудшую одновременную сцену. Увеличение номинала инвертора в первую очередь может привести к созданию сильноточной конструкции, которую не смогут выдержать батарея и кабельный путь.

Работа с высоким током постоянного тока и подключение выходного переменного тока требуют квалифицированного установщика, соблюдающего руководство по эксплуатации и местные правила.

SNADI/SNAT Солнечный инвертор NKH 6000

Для жилых или небольших коммерческих автономных проектов с солнечной зарядкой мы можем рассмотреть автономный гибридный солнечный инвертор SNADI/SNAT Solar NKH 6000 после определения сцены нагрузки.

На официальной странице указана номинальная мощность 6 кВт, импульсная мощность 12 кВт, выходная чистая синусоидальная волна, максимальная мощность фотоэлектрической батареи 9 кВт, диапазон MPPT от 60 до 450 В и максимальное напряжение фотоэлектрической разомкнутой цепи 500 В. Соответствующее руководство также поддерживает входное напряжение батареи 48 В, длительность импульса в пять секунд, настраиваемое выходное напряжение 208 В, 220 В, 230 В или 240 В, работу с частотой 50 Гц, пиковую эффективность инвертора 93 процента и потребление без нагрузки 62 Вт.

1. Манифест нагрузки должен оставаться в пределах непрерывного вывода.

2. Измеренное событие запуска должно соответствовать номиналу и продолжительности перенапряжения.

3. Аккумулятор и BMS должны поддерживать работу при напряжении 48 В и требуемом токе.

4. Фотоэлектрическая цепочка должна соответствовать ограничениям MPPT и напряжению холостого хода.

5. Вентиляция, защита, выходное напряжение и частота должны соответствовать установке.

Не следует выбирать этот продукт только потому, что мощность 6 кВт звучит больше, чем общая мощность прибора. Его следует выбирать, когда его полная электрическая оболочка соответствует месту действия.

Сравните варианты закупок по стоимости и операционному риску

Цена имеет значение, но финансовый вопрос заключается не только в стоимости покупки. Неудачный запуск холодильника, остановка производства или повторный визит технического специалиста могут свести на нет первоначальную экономию. И наоборот, покупка самого большого инвертора без нагрузки увеличивает капитальные затраты без гарантии продолжительности работы. Наилучшее предложение – это то, которое закрывает пробелы в доказательствах при приемлемой общей стоимости.

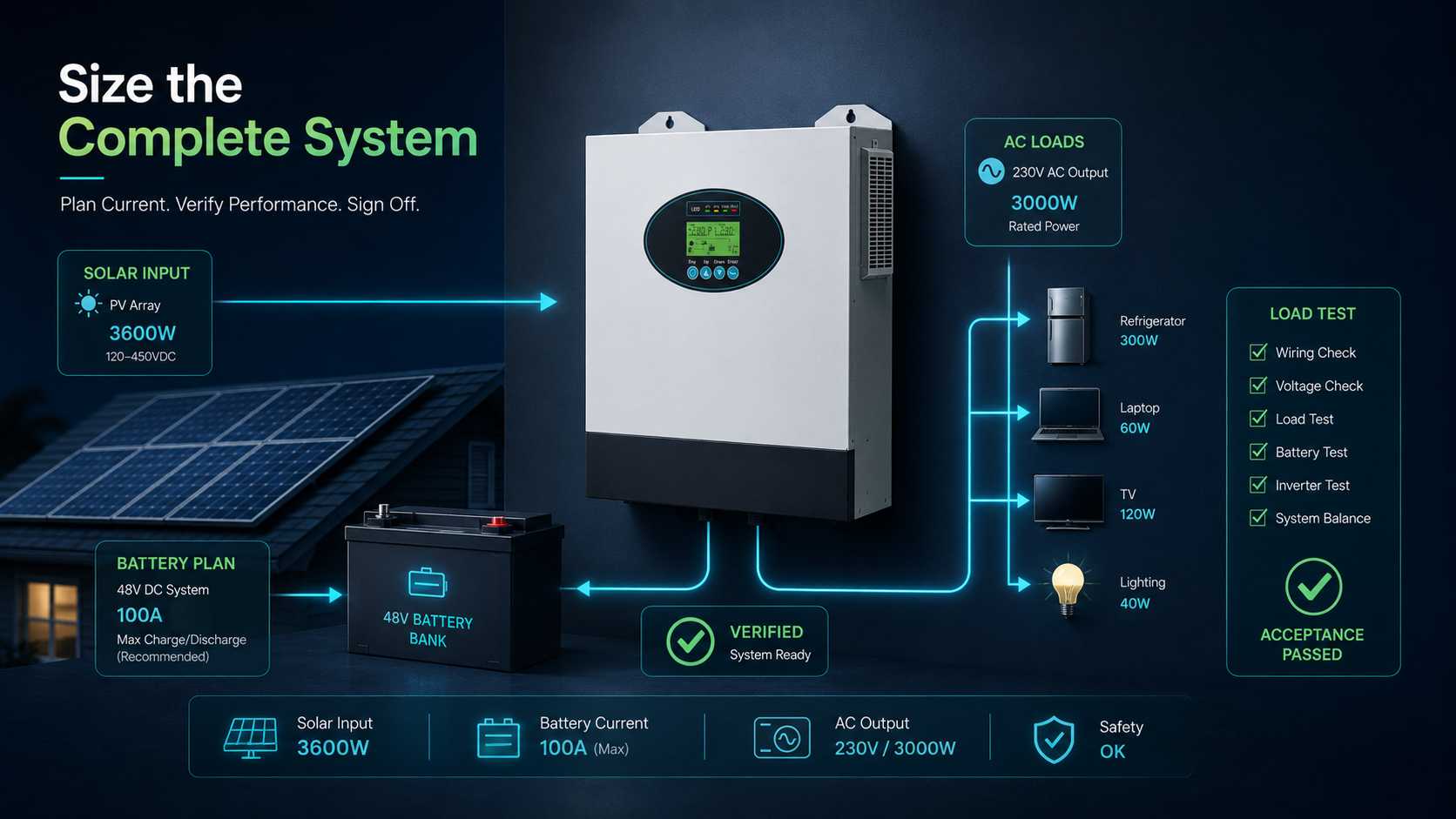

Прежде чем выйти из системы, выполните шесть испытаний на приемку нагрузки.

Холодный старт и худший одновременный запуск

Протестируйте самый сложный задокументированный запуск один раз при нормальном состоянии батареи, а затем протестируйте реалистичную одновременную группу. Запишите напряжение батареи, выход переменного тока, результат запуска, код тревоги и восстановление. Не создавайте искусственных перегрузок вне руководства.

Стабильная работа и тепловой режим

Эксплуатируйте ожидаемую группу достаточно долго, чтобы наблюдать за температурой, поведением вентилятора, шумом, стабильностью напряжения и любым снижением номинальных характеристик. Короткая демонстрация не может доказать непрерывную эффективность.

Малая нагрузка, смешанная нагрузка и низкий заряд батареи

Проверьте, остается ли включенным наименьшая предполагаемая электронная нагрузка. Проверьте реалистичную комбинацию нелинейных и индуктивных функций. Проверяйте сигналы тревоги, выключение и перезапуск только в пределах, утвержденных производителем.

В задаче 18 МЭА PVPS особое внимание уделяется использованию эксплуатационных данных для понимания автономных и гибридных фотоэлектрических систем. Запись о покупке должна сравнивать запланированную операцию с измеренными результатами, а не ограничиваться спецификациями.

Диагностика неудачного испытания, не обвиняя сначала форму сигнала

Инвертор чистого синуса для дома все равно может выйти из строя из-за падения напряжения в кабеле, слабой разрядки аккумулятора, плохой вентиляции или неправильного режима работы. Устранение неполадок должно следовать за доказательствами именно в таком порядке.

Заключение

Выбор инвертора с выходом чистой синусоидальной волны начинается с приборов, а не с этикетки продукта. Создайте сцену одновременной нагрузки, классифицируйте нагрузки, проверьте непрерывную мощность и мощность, получите продолжительность скачка напряжения, рассчитайте ток батареи и потребуйте доказательства безопасности для конкретной модели.

Для инвертора с чистой синусоидальной волной для использования в солнечной системе фотоэлектрический вход, путь батареи, план защиты и мониторинга имеют такое же значение, как и форма сигнала переменного тока. NKH 6000 становится заслуживающим доверия вариантом только тогда, когда его непрерывная мощность 6 кВт, документально подтвержденный интервал скачков напряжения, архитектура батареи 48 В и пределы потребляемой солнечной энергии соответствуют заполненному манифесту.
