Инвертор True Sine Wave: что должна указывать этикетка

Два объявления об инверторах могут иметь одинаковую истинную синусоидальную маркировку, но при этом вызывать у покупателя совершенно разные уровни доверия. В одном списке могут быть указаны выходное напряжение, частота, искажения, непрерывная мощность, длительность скачка напряжения и температура. Другой может отображать только большое число ватт рядом с изображением продукта. Первый листинг дает инженеру возможность проверить. Второй дает покупателю список вопросов.

Инвертор «истинная синусоида», краткий ответ прост: «истинная синусоида» обычно используется как другое название чистой синусоиды. Более длинный ответ имеет большее значение для принятия решения о покупке. Он описывает общую форму выхода переменного тока. Это само по себе не доказывает, что напряжение соответствует данному объекту, частота стабильна, инвертор может запустить компрессор, аккумулятор может подавать постоянный ток или установка безопасна.

Министерство энергетики США объясняет, что инвертор преобразует постоянный ток в переменный посредством быстрого переключения, а фильтры и электроника могут генерировать чистую повторяющуюся синусоидальную волну. В нем также отмечается, что подключенное оборудование предназначено для работы на определенных частотах и ​​напряжениях. Поэтому мы начинаем с документированных условий, а не с маркетингового прилагательного. Контекст преобразования и применения объясняется в обзоре инверторов Министерства энергетики США.

Восстановите выход переменного тока

Среднеквадратичное напряжение — это рабочее значение

Напряжение переменного тока обычно указывается как среднеквадратичное значение. Прибор на 230 В и прибор на 120 В не взаимозаменяемы просто потому, что оба подключаются к инвертору. Проверьте паспортную табличку нагрузки, предполагаемое напряжение на объекте и настройки выхода инвертора. Маркировка напряжения без условий его регулирования рассказывает лишь часть истории.

Частота должна соответствовать оборудованию и месту установки.

Частота — это количество циклов переменного тока в секунду. Двигатели, схемы синхронизации и некоторые приборы могут быть чувствительны к несоответствию частоты 50 или 60 Гц. Запросите номинальную частоту и допуск, а затем подтвердите, что они соответствуют оборудованию и применимым местным требованиям. Не используйте изделия общего назначения для устранения несоответствия напряжения или частоты.

THD требует условий тестирования

Гармоники — это компоненты напряжения или тока, кратные основной частоте. Fluke описывает THD как совокупность гармонических эффектов и отмечает, что контекст напряжения и тока различается. Чтобы получить истинное значение THD синусоидального инвертора, спросите, является ли это THD напряжения или тока, при какой нагрузке, при каком входном напряжении и с помощью какого метода измерения.

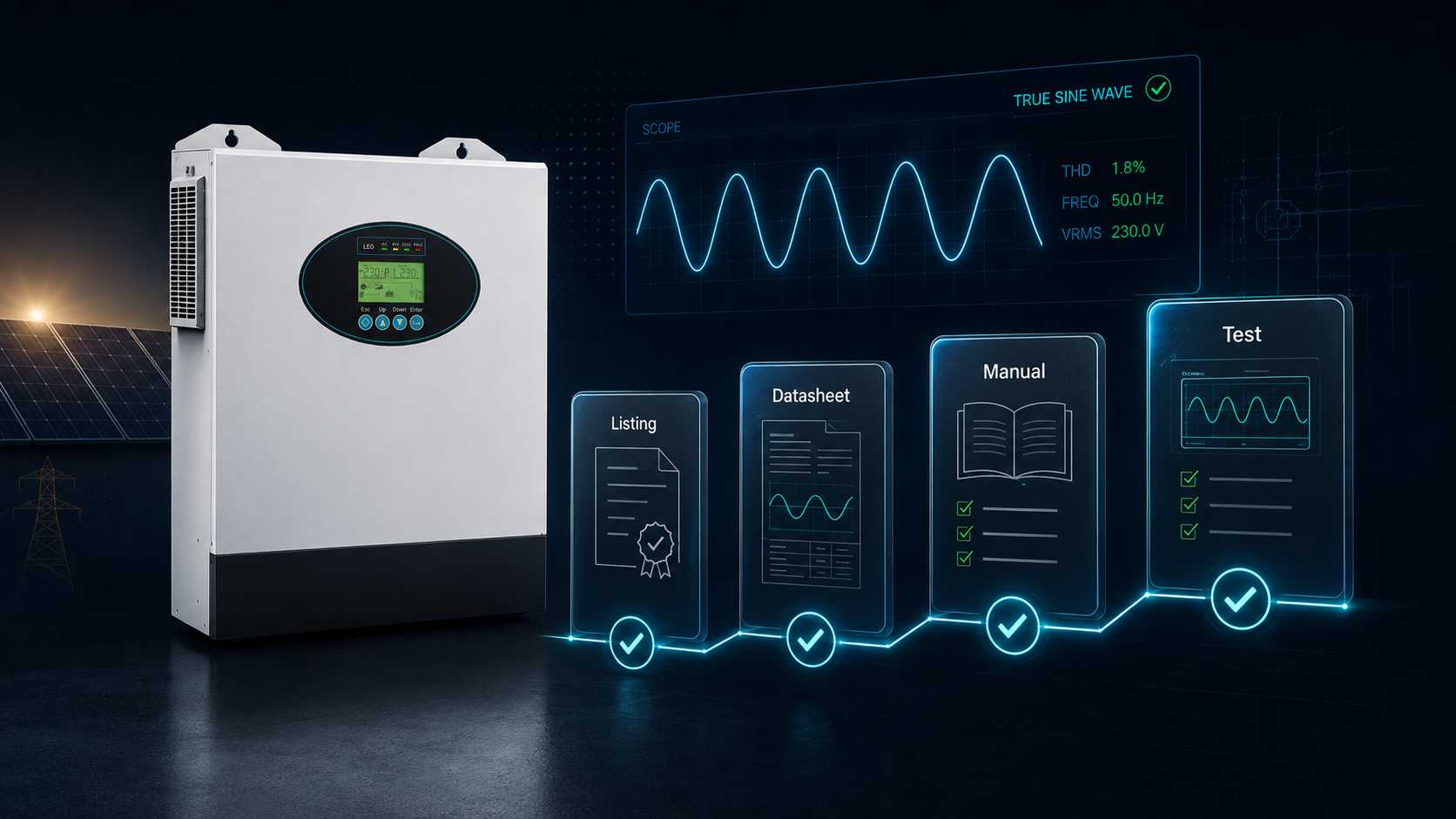

Поместите каждое утверждение на четырехступенчатую лестницу доказательств

Первый этап: язык листинга

Название продукта или список на рынке могут идентифицировать семейство моделей. Он не может доказать рабочее состояние, лежащее в основе заявления о форме сигнала. Отсутствие кодов моделей, скопированные таблицы и неопределенное пиковое значение являются причинами для паузы, а не для автоматического отказа от продукта.

Вторая ступень: Техническое описание текущей модели

В техническом описании должен быть указан точный вариант и указаны непрерывная выходная мощность, импульсная мощность, напряжение переменного тока, частота, диапазон постоянного тока, температура и показатели режима ожидания. Если он включает THD, запишите условие рядом с числом. Если условие отсутствует, отметьте поле как недокументированное.

Третий этап: Руководство и область действия сертификата

В инструкции указаны ограничения на подключение, настройки защиты и инструкции по установке. В сертификате необходимо проверить семейство моделей, рынок, владельца, издание и текущий статус. IEC 62109 Часть 1 — это стандарт безопасности для оборудования фотоэлектрического преобразования энергии, а IEC 62093 фокусируется на квалификации проектирования этого оборудования. Ни одно из названий не превращается в универсальный сертификат совместимости сигналов или устройств. (Область безопасности указана в IEC 62109, часть 1, область квалификации - в IEC 62093)

Четвертая ступень: отслеживаемые данные испытаний

Для медицинского устройства, системы производственного измерения или другой критической нагрузки запросите у производителя устройства документальное подтверждение совместимости и соответствующий протокол испытаний. Измерения под напряжением должны выполняться компетентным персоналом, использующим подходящие инструменты и средства защиты. Страница розничного продукта не является приемочным тестом.

Четыре сценария меняют решение

Чувствительная электроника и аудио

Для настоящего синусоидального инвертора для чувствительной электроники качество сигнала является одним из входных данных. Заземление, помехи, характеристики передачи, расположение розеток и инструкции производителя оборудования также могут повлиять на результат. Спросите, что происходит, когда изменяется входное напряжение сети или батарея достигает предела низкого напряжения.

Холодильное оборудование, насосы и компрессоры

Холодильнику или насосу может потребоваться высокий пусковой ток. Непрерывная мощность сама по себе не является решающим фактором. Подтвердите величину перенапряжения, продолжительность перенапряжения, напряжение аккумулятора под нагрузкой, размеры кабеля и защитного устройства.

Медицинские, измерительные и критические нагрузки

Не делайте вывод о одобрении медицинского оборудования на основании настоящей синусоидальной этикетки. Получите письменные рекомендации производителя устройства и определите план резервного копирования вместе с ответственной технической командой. Следующим правильным действием может быть другая архитектура питания, а не более крупный инвертор.

Простые резистивные нагрузки

Нагреватели и лампы могут сделать форму сигнала менее решающей, в то время как устойчивый спрос, емкость аккумулятора, нагрев кабеля и время работы становятся более влиятельными. Более низкая закупочная цена все равно может привести к более высокому эксплуатационному риску, если система постоянного тока слишком мала для рабочего цикла.

СНАДИ/СНАТ Солнечная НКХ 6000

Когда системе требуется солнечная зарядка, аккумуляторная батарея и выбранный резервный источник переменного тока в одной автономной архитектуре, гибридный солнечный инвертор SNADI/SNAT Solar NKH 6000 Off Grid является задокументированным вариантом, который следует рассмотреть после запроса доказательств. На официальной странице продукта указаны номинальная мощность 6000 Вт, импульсная мощность 12 кВт, входное напряжение батареи 48 В, максимальная мощность фотоэлектрической батареи 9 кВт, рабочий диапазон MPPT от 60 до 450 В, максимальное напряжение холостого хода фотоэлектрической батареи 500 В и время переключения 10 мс. В нем также описывается серия NKH как чистый синусоидальный выход со встроенным MPPT.

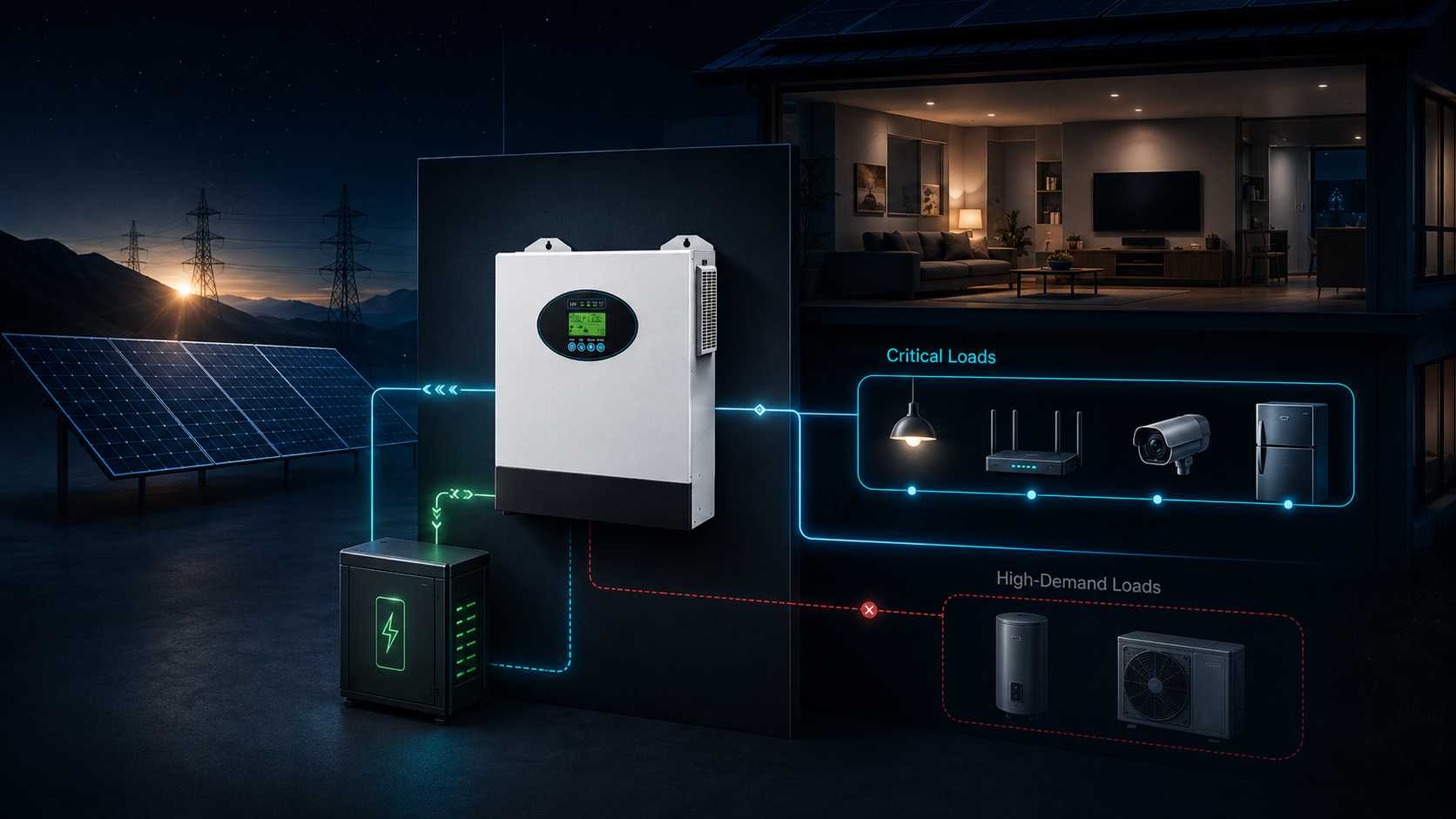

Этот набор полей делает NKH 6000 подходящим для дома или малого бизнеса, который имеет определенную панель критической нагрузки и конструкцию батареи на 48 В. Это не обещание поставить каждую цепь на резервный режим. Управление охлаждением, связь, охрана, освещение и выбранные розетки могут быть приоритетными, в то время как отопительные нагрузки с высокими требованиями остаются за пределами резервного контура.

Наш NKH 6000 имеет чистый синусоидальный выход, номинальную мощность 230 В, настраиваемое напряжение переменного тока 208 В, 220 В, 230 В или 240 В, работу с частотой 50 Гц, пиковую эффективность инвертора 93 процента и потребление 62 Вт без нагрузки. Он также имеет импульсную мощность 12 кВт в течение пяти секунд.

Отдельная форма сигнала, мощность, архитектура и безопасность

Покупатели часто объединяют четыре решения в один вопрос. Инвертор с чистой синусоидой для использования в солнечной системе требует всех четырех ответов. То же самое верно и для настоящего синусоидального инвертора для использования в солнечной системе, поскольку выходная мощность инвертора, конструкция батареи, пределы фотоэлектрических систем и объем установки должны совпадать.

1. Форма сигнала: какое напряжение, частота и коэффициент нелинейных искажений публикуются?

2. Мощность: какая длительная мощность, Вт или ВА, длительность импульса и условия окружающей среды?

3. Архитектура: Нужна ли системе зарядка от солнечной батареи, зарядка аккумулятора, подключение к сети, резервное копирование или параллельная работа в сети?

4. Безопасность. Какие документы на продукцию, методы подключения, защитные устройства и требования к квалифицированной установке применяются на объекте?

Компромисс очевиден. Дополнительные резервные схемы могут показаться удобными, но они расширяют ток батареи, фотоэлектрическую энергию, координацию защиты и возможности установки. Увеличение мощности инвертора может помочь только в том случае, если батарея и проводка способны ее выдержать. Утверждение о чистой синусоидальной волне остается полезным, но это лишь одна из строк более крупного проекта.

Заключение

Маркировка инвертора с истинной синусоидальной волной отвечает на терминологический вопрос, а не на целое решение о закупке. Рассматривайте истинную и чистую синусоидальную волну как стартовую категорию, затем проверяйте напряжение, частоту, состояние THD, непрерывную мощность, продолжительность скачка напряжения, пределы постоянного тока, архитектуру и доказательства безопасности.

Для настоящего руководства по покупке синусоидального инвертора самое сильное сравнение — это не самый громкий ярлык. Это файл, который показывает, какое утверждение является проверенным, условным, недокументированным или несоответствующим предполагаемым нагрузкам. Отправьте запрос доказательств перед сравнением цен, а затем позвольте ответу определить, подходит ли такая модель, как SNADI/SNAT Solar NKH 6000, к проекту системы.
