С 2026 года солнечные панели мощностью 580 Вт станут стандартом для крупномасштабных автономных жилых и коммерческих установок из-за их высокой плотности энергии и эффективности. Однако полная выходная мощность одной панели мощностью 580 Вт требует точного расчета, чтобы избежать сбоя оборудования и максимизировать сбор энергии. В этом техническом обзоре рассматриваются точные математические требования и характеристики оборудования, необходимые для поддержки этих мощных модулей в современных системах хранения энергии.
Рекомендуемые характеристики контроллера
Для одной солнечной панели мощностью 580 Вт наиболее эффективным выбором является контроллер MPPT на 60 А, если вы используете аккумуляторную батарею на 24 В, или контроллер MPPT на 30–40 А для аккумуляторной батареи на 48 В. Использование аккумуляторной системы на 12 В с панелью такой высокой мощности обычно не рекомендуется, поскольку результирующий ток чрезвычайно велик, что приводит к значительным тепловым потерям и требует дорогостоящих кабелей большого размера. В следующей таблице приведены требуемые номинальные токи, основанные на напряжениях обычных аккумуляторных батарей, используемых в сценариях автономной работы.
| Напряжение аккумуляторной системы | Расчетный ток (580 Вт/В) | Рекомендуемый рейтинг контроллера (включая маржу 25%) | Уровень эффективности |
| Система 12 В | 48,33 Ампер | от 60А до 80А | Очень низкий |
| Система 24 В | 24,16 Ампер | от 40А до 60А | Высокий |
| Система 48 В | 12,08 Ампер | от 20А до 30А | Очень высокий |
Как шаг за шагом рассчитать правильный размер
Чтобы определить точный размер для вашей конкретной установки, вы должны выйти за рамки простой мощности. Факторы окружающей среды и нормы электробезопасности, такие как Национальный электротехнический кодекс (NEC), требуют специальных буферов.

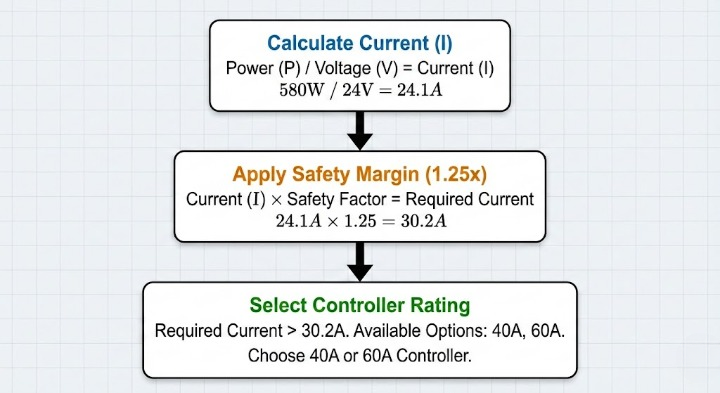

Шаг 1. Расчет силы тока (формула)
В базовом расчете используется стандартное уравнение мощности для тока, где I представляет ток в амперах, P — мощность панели, а V — напряжение зарядки аккумуляторной батареи.
Для панели мощностью 580 Вт, заряжающей систему 24 В, номинальный ток составляет 580/24 = 24,16 А. Важно помнить, что напряжение аккумулятора колеблется во время цикла зарядки. Литиевая батарея на 24 В на самом деле может заряжаться при напряжении 28,8 В, что приведет к снижению тока, но мы всегда рассчитываем на основе наименьшего номинального напряжения, чтобы гарантировать, что контроллер сможет выдерживать максимально возможную силу тока.
Шаг 2: Коэффициент безопасности 1,25
Отраслевые стандарты требуют запаса прочности не менее 25 процентов. Это объясняет явление, известное как эффект края облака, когда солнечный свет, отражающийся от краев облаков, может на мгновение повысить выходную мощность панели сверх номинальной мощности STC (стандартных условий испытаний).
24,16А✖️1,25 = 30,2А
В этом сценарии контроллер на 30 А будет работать на своем абсолютном пределе. Таким образом, переход на блок с током 40 или 60 А обеспечивает здоровый буфер и предотвращает перегрев оборудования в летние часы пик.
Шаг 3. Совместимость напряжения (Voc и максимальное входное напряжение)
Панели мощностью 580 Вт, обычно используемые в 2026 году, имеют напряжение холостого хода (Voc) от 45 до 55 В. При выборе оборудования вы должны убедиться, что максимальное номинальное входное напряжение контроллера превышает Voc панели, скорректированное для холодной погоды. При минусовых температурах напряжение солнечной панели увеличивается. Если напряжение вашей панели составляет 50 В, а вы используете контроллер, рассчитанный только на 60 В, холодное солнечное утро может легко разрушить внутреннюю схему.
Почему MPPT не подлежит обсуждению для панелей мощностью 580 Вт
Для панелей мощностью более 200 Вт контроллер с широтно-импульсной модуляцией (ШИМ) больше не является подходящим вариантом. ШИМ-контроллеры работают, понижая напряжение панели, чтобы оно соответствовало напряжению батареи, что приводит к огромным потерям энергии. Для панели мощностью 580 Вт с пиковым напряжением мощности (Vmp) 42 В при зарядке аккумулятора 12 В ШИМ-контроллер отбрасывает почти 70 процентов потенциальной энергии.
Контроллер отслеживания точки максимальной мощности (MPPT) действует как интеллектуальный преобразователь постоянного тока в постоянный. Он принимает выходной сигнал высокого напряжения и низкого тока от панели и преобразует его в более низкое напряжение и более высокий ток, необходимый для батареи.
Данные об эффективности отрасли
Согласно ежегодному отчету BloombergNEF о солнечных компонентах за 2025 год, технология MPPT достигла среднего показателя эффективности преобразования 98,5 процента среди производителей первого уровня. Данные показывают, что в северном климате или в зимние месяцы контроллеры MPPT собирают на 30 процентов больше энергии, чем альтернативы с ШИМ. Это связано с тем, что панели работают при более высоком напряжении в холодную погоду, и только MPPT может использовать это дополнительное напряжение для увеличения зарядного тока.
| Особенность | ШИМ-контроллер | MPPT-контроллер |
| Эффективность | от 65% до 75% | от 94% до 99% |
| Лучшее приложение | Небольшие системы 12 В (<200 Вт) | Модули высокой мощности (>200 Вт) |
| Расходы | Более низкая первоначальная стоимость | Выше, но окупается энергией |
| Производительность в тени | Бедный | Отличный |
Наложение панелей с установкой мощностью 580 Вт
Многие современные контроллеры допускают практику, называемую перепанельированием. Это предполагает подключение большей солнечной мощности, чем рассчитано на выходную мощность контроллера. Например, вы можете подключить панель мощностью 580 Вт к контроллеру, рассчитанному на выходную мощность 400 Вт.
Контроллер просто ограничит выходной сигнал до максимального значения, что называется ограничением тока. Преимущество заключается в том, что в пасмурные дни или ранним утром вы будете собирать больше энергии, чем могла бы обеспечить панель меньшего размера. Однако никогда нельзя превышать максимальное входное напряжение (Voc) контроллера. Превышение напряжения фатально для устройства, тогда как превышение мощности (в пределах ограничений производителя) часто является стратегическим выбором конструкции для улучшения характеристик при слабом освещении.
Распространенные ошибки, которых следует избегать
Использование тонкой проводки
Панель мощностью 580 Вт производит значительный ток. Если вы используете стандартный тонкий провод на больших расстояниях, вы испытаете значительное падение напряжения. Такое выделение тепла не только неэффективно, но и может представлять опасность пожара. Всегда используйте фотоэлектрический провод сечением не менее 10AWG или 8AWG для прокладки между панелью и контроллером.
Игнорирование температурных коэффициентов
Как упоминалось ранее, напряжение возрастает с падением температуры. Профессионалы используют температурный коэффициент, указанный в технических характеристиках панели, для расчета абсолютного максимума Voc при самой низкой ожидаемой температуре для данного объекта. Пренебрежение этим является основной причиной выхода из строя контроллера зимой.
Сводный контрольный список для покупки
Убедитесь, что Voc вашей панели как минимум на 20 процентов ниже максимального входного напряжения контроллера.
Сопоставьте напряжение вашей аккумуляторной батареи с возможностями контроллера.
Выберите MPPT, чтобы гарантировать, что вы не потеряете 30 и более процентов инвестиций в 580 Вт.
Убедитесь, что контроллер поддерживает ваш конкретный химический состав батареи, например LiFePO4 или свинцово-кислотный.
Заключение
Когда вы инвестируете в высокопроизводительную солнечную панель мощностью 580 Вт, контроллер заряда является самым важным звеном в вашей автономной энергосистеме. Для стандартной установки ESS с напряжением 24 В контроллер MPPT на 60 А обеспечивает наилучший баланс безопасности, возможности будущего расширения и управления температурным режимом. Для систем с напряжением 48 В, которые в 2026 году становятся все более распространенными для домашних накопителей большой емкости, контроллер MPPT на 30 А или 40 А вполне достаточен и высокоэффективен.
Избегайте соблазна сэкономить, приобретя ШИМ-контроллер или устройство без запаса прочности. Повышение эффективности контроллера MPPT подходящего размера обычно компенсирует разницу в цене в течение первого года эксплуатации за счет увеличения производства энергии.
✉️Электронная почта: exportdept@snadi.com.cn
Веб-сайт:
Часто задаваемые вопросы
Контроллеры MPPT необходимы для модулей высокой мощности, таких как панель мощностью 580 Вт, поскольку они действуют как эффективные преобразователи. В отличие от контроллеров ШИМ, которые тратят избыточное напряжение, снижая его до уровня заряда батареи, технология MPPT оптимизирует сбор мощности, отслеживая точку максимальной мощности. Это может увеличить выработку энергии до тридцати процентов в холодном климате, где напряжение на панели естественно выше.
Вопрос 2. Почему эксперты рекомендуют при выборе размера запас прочности в двадцать пять процентов?
Вопрос 3. Эффективно ли использовать аккумуляторную систему на 12 В с солнечной панелью мощностью 580 Вт?
В4: Как температура влияет на выбор контроллера заряда для панели мощностью 580 Вт?
