Что делает современную технологию фотоэлектрических инверторов сердцем интеллектуальных сетей?

Глобальный переход к децентрализованным энергетическим системам превратил технологию фотоэлектрических (PV) инверторов из простого компонента преобразования энергии в интеллектуальный мозг солнечной экосистемы. По мере того, как отрасль движется к достижению целей по нулевому энергопотреблению к 2030 году, технические требования к инверторам выходят за рамки преобразования постоянного тока (DC) в переменный ток (AC). Сегодня акцент сместился в сторону высокой плотности мощности, возможностей формирования сетки и интеграции полупроводников с широкой запрещенной зоной.

Архитектурная эволюция: оптимизация производительности системы

В традиционной фотоэлектрической инверторной технологии долгое время доминировали центральные инверторные архитектуры для проектов коммунального масштаба. Однако за последние пять лет произошел массовый переход к мощным струнным инверторам, даже в диапазоне нескольких мегаватт. Современные струнные инверторы теперь предлагают мощность до 350 кВт и имеют несколько входов отслеживания максимальной мощности (MPPT), часто от 12 до 16 на блок. Такая степень детализации позволяет лучше управлять частичным затенением и несоответствием модулей, что, согласно отчетам Fraunhofer ISE, может увеличить общий выход энергии установки на 2–5% по сравнению с монолитной центральной архитектурой.

Использование напряжения шины постоянного тока 1500 В стало глобальным стандартом для крупномасштабных установок. Этот технологический скачок сокращает необходимое количество кабелей постоянного тока и снижает омические потери, напрямую улучшая приведенную стоимость энергии (LCOE).

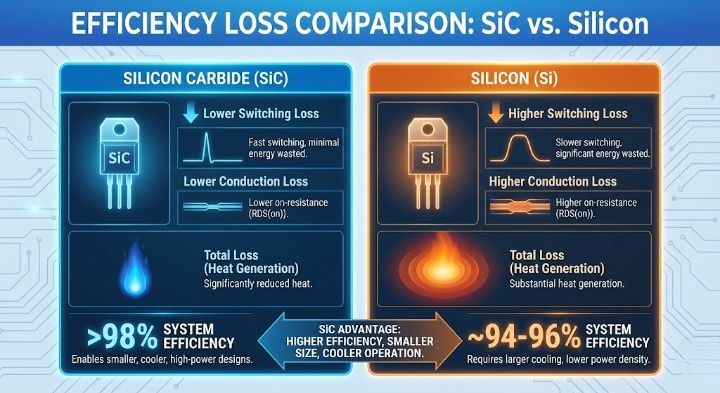

Полупроводниковая революция: интеграция карбида кремния (SiC)

Наиболее значительным прорывом в технологии фотоэлектрических инверторов является переход от традиционных биполярных транзисторов с кремниевым изолированным затвором (IGBT) к силовым модулям из карбида кремния (SiC) и нитрида галлия (GaN). Эти материалы с широкой запрещенной зоной (WBG) обеспечивают значительно более высокие частоты переключения при минимальном тепловыделении.

С практической инженерной точки зрения инверторы на основе SiC могут достигать пикового КПД, превышающего 99,2%, тогда как традиционные блоки на основе кремния достигают стабильного уровня около 98,5%. Высокая частота также позволяет уменьшить размер и вес пассивных компонентов, таких как катушки индуктивности и конденсаторы. Повышенная плотность мощности приводит к снижению затрат на логистику и упрощению установки на месте, что является решающим фактором для компаний EPC (инжиниринг, закупки и строительство).

Функции Smart Grid: от следования за сеткой к ее формированию

По мере увеличения проникновения возобновляемых источников энергии энергосистема теряет присущую ей инерцию, обеспечиваемую традиционными вращающимися синхронными генераторами. Современная технология фотоэлектрических инверторов решает эту проблему с помощью возможностей «Формирования сетки». В отличие от стандартных инверторов, следующих за сетью, которым требуется стабильный внешний сигнал напряжения, инверторы с формированием сети используют усовершенствованные алгоритмы управления для имитации инерции и обеспечения возможности черного запуска.

Согласно отчету Международного энергетического агентства (МЭА) о возобновляемых источниках энергии за 2024 год, инверторы, образующие сеть, необходимы для стабильности микросетей с высоким уровнем проникновения возобновляемых источников энергии. Они управляют отклонениями частоты и обеспечивают компенсацию реактивной мощности в режиме реального времени, гарантируя, что солнечные электростанции будут способствовать, а не дестабилизировать национальную коммунальную инфраструктуру.

Показатели технологической эффективности: сравнительный анализ

Чтобы обеспечить четкую техническую схему для системных планировщиков, в следующей таблице сравниваются текущие стандарты технологий фотоэлектрических инверторов, основанные на ведущих отраслевых спецификациях:

Метрика	Жилой (Однофазный)	Коммерческая струна (3-фазная)	Центральный универсальный масштаб
Макс. входное напряжение постоянного тока	600 В - 1000 В	1000В - 1100В	1500В
Диапазон MPPT	100 В – 550 В	200 В - 1000 В	800 В - 1500 В
Пиковая эффективность	97,6% - 98,0%	98,5% - 99,0%	98,8% - 99,2%
Метод охлаждения	Естественная конвекция	Умный принудительный воздух	Жидкостное охлаждение / принудительное воздушное охлаждение
Гармонические искажения	< 3%	< 2,5%	< 1,5%
Расширенные функции	AFCI, интегрированная ESS	Восстановление ПИД, IV-кривая	Формирование сетки, LVRT

Роль интеллектуальных инверторов в регулировании напряжения

Ключевым достижением в области силовой электроники является способность интеллектуальных инверторов работать в разных квадрантах плоскости PQ. Регулируя угол открытия IGBT (биполярных транзисторов с изолированным затвором), инвертор может либо потреблять, либо подавать реактивную мощность в сеть. Сетевые нормы, такие как IEEE 1547-2018, теперь требуют управления «Вольт-вар», что позволяет инверторам автоматически регулировать выходную мощность в зависимости от напряжения местной сети. Если напряжение возрастает, инвертор поглощает реактивную мощность для стабилизации системы.

Для удовлетворения этих высоких промышленных требований производительности низкочастотный трехфазный инвертор TP (IGBT) представляет собой надежное решение. Серия TP, разработанная с использованием широтно-импульсной модуляции (ШИМ) на основе точной технологии управления DSP и двух микроконтроллеров, обеспечивает точную модуляцию, необходимую для стабилизации напряжения сети. Эти устройства мощностью до 200 кВт обеспечивают полную изоляцию выходного источника питания и поддерживают рабочий КПД > 90% даже при 100% нагрузке. Такая техническая точность позволяет объектам поддерживать сеть, одновременно защищая внутреннюю электрическую инфраструктуру.

В будущем технология фотоэлектрических инверторов будет сближаться с системами хранения энергии (ESS) и электролизом водорода. Гибридные инверторы больше не предназначены только для домашнего использования; они расширяются для поддержки интерфейсов батарей на несколько мегаватт. Поскольку зеленый водород набирает обороты, инверторы оптимизируются для обеспечения высокого выходного постоянного тока для непосредственного питания электролизеров, минимизируя этапы преобразования и максимизируя эффективность всей системы.

---

Заключение

Выбор правильной фотоэлектрической инверторной технологии больше не является вопросом простого подбора мощности. Это требует глубокого понимания физики полупроводников, требований к стабильности сети и управления цифровым жизненным циклом. Поскольку аппаратное обеспечение продолжает сокращаться, а программное обеспечение становится все умнее, инвертор останется наиболее важным компонентом в глобальном энергетическом переходе.

✉️Электронная почта: exportdept@snadi.com.cn

Веб-сайт:

www.snatsolar.com

www.snadisolar.com

☎️WhatsApp/WeChat: +86 18039293535

Часто задаваемые вопросы

Вопрос 1. Как современные фотоэлектрические инверторы улучшают стабильность сети, помимо простого преобразования энергии?

Ответ: Современные инверторы функционируют как мозг солнечной системы, обеспечивая динамическую поддержку реактивной мощности и регулирование частоты. В отличие от традиционных моделей, они могут реагировать на колебания сети в режиме реального времени, помогая сбалансировать спрос и предложение. Такое активное управление предотвращает падение напряжения и обеспечивает стабильный, высококачественный поток энергии, что важно для надежной работы архитектур интеллектуальных сетей.

В2. Совместимы ли современные интеллектуальные инверторы с существующими старыми солнечными установками?

О: Да, большинство современных фотоэлектрических инверторов разработаны с использованием гибких протоколов связи и модульного оборудования, которое позволяет интегрировать их с устаревшими системами. Заменив стандартный инвертор на интеллектуальную версию с привязкой к сети, пользователи могут модернизировать свои существующие солнечные батареи для поддержки двустороннего обмена данными и удаленного мониторинга. Это позволяет старым установкам соответствовать современным техническим стандартам, требуемым сегодняшними поставщиками интеллектуальных коммунальных услуг.

Вопрос 3. Какую пользу технология интеллектуального инвертора приносит коммерческим пользователям, таким как фермы или школы?

Ответ: Для коммерческих конечных пользователей интеллектуальные инверторы предлагают значительные преимущества в управлении затратами благодаря таким функциям, как снижение пиковых нагрузок и переключение нагрузки. Благодаря разумному управлению потреблением энергии из сети, а не из солнечной батареи, эти устройства помогают избежать высоких затрат на пиковую нагрузку. Кроме того, возможности удаленной диагностики сокращают необходимость технического обслуживания на месте, гарантируя, что крупные объекты останутся подключенными к электросети с минимальным временем простоя.

Вопрос 4. Какую роль играет безопасность данных при обмене данными между интеллектуальными инверторами и сетью?

Ответ: Поскольку интеллектуальные инверторы являются критически важными узлами в Интернете энергии (IoE), они оснащены усовершенствованными протоколами шифрования и кибербезопасности для защиты двусторонней связи. Это гарантирует, что конфиденциальные данные, передаваемые между энергосистемой и коммунальной компанией, остаются в безопасности. Эти уровни безопасности предотвращают несанкционированный доступ к элементам управления питанием, защищая как инвестиции отдельных пользователей, так и общую целостность локальной интеллектуальной сети.
