Солнечные решения для нестабильной сети: практическая энергетическая стратегия C&I для Латинской Америки

Для владельца завода в Мексике, Бразилии, Колумбии, Перу, Чили или Центральной Америке нестабильная сеть — это не просто неудобство, связанное с электричеством. Это утечка маржи. Один провал напряжения может остановить линию ЧПУ. Одна кормовая поездка может испортить инвентарь холодовой цепи. Один вечерний скачок спроса может привести к увеличению счета за электроэнергию за весь месяц, особенно в тарифных структурах, где максимальный спрос имеет такое же значение, как и общее потребление энергии. В Мексике тариф GDMTH CFE применяется к потребителям среднего напряжения с потреблением, равным или превышающим 100 кВт, что ставит многие фабрики, склады, предприятия по переработке сельскохозяйственной продукции и коммерческие здания непосредственно перед проблемой управления спросом.

Вот почему солнечные решения для нестабильных условий энергосистемы должны разрабатываться с учетом контроля рисков, а не только с учетом выработки энергии. Обычная фотоэлектрическая система может сократить дневные покупки кВтч, но она не гарантирует непрерывность электроснабжения во время отключения электроэнергии. Дизельный генератор может поддерживать критические нагрузки, но он подвергает владельца риску логистики топлива, сбоям в обслуживании, ограничениям по шуму и нестабильным эксплуатационным расходам. Гибридный инвертор правильного размера и аккумуляторная система LiFePO4 дают предприятию управляемый буфер между электроэнергией от сети, солнечной генерацией, разрядкой батареи и резервной генерацией. Коммерческая ценность заключается не только в более низких затратах на электроэнергию. Это непрерывность производства, контроль пиковых нагрузок и более чистая операционная модель.

Почему нестабильность сети является финансовой проблемой, прежде чем она становится проблемой энергетики

Большинство дискуссий в области энергетики начинаются с оборудования. Лучшее обсуждение начинается с отчета о прибылях и убытках. На объекте C&I электричество влияет на доходы, оборотный капитал, затраты на техническое обслуживание, контроль качества и эффективность доставки клиентам. Двухчасовое отключение электроэнергии в доме – это неприятность. Двухчасовой простой на заводе по производству пластмасс может означать отходы, простои, задержку поставок и повреждение двигателей или приводов. Десятиминутное нарушение напряжения может привести к сбросу программируемых логических контроллеров, вызвать нежелательные отключения и вынудить оператора перезапустить процесс, прерывание которого не было предусмотрено.

Финансовые последствия часто скрыты, поскольку они разбросаны по отделам. Операционная группа видит простои. Команда технического обслуживания видит вышедшие из строя контакторы и перегретые приводы. Финансовая группа наблюдает за счетами за электроэнергию и закупками дизельного топлива. Отдел продаж видит просроченные заказы. Когда эти затраты объединяются, нестабильность сети становится риском на уровне правления. Агентство Reuters сообщило, что спрос на электроэнергию в Мексике достиг 51 595 МВт в мае 2024 года во время сильной жары и нехватки воды, при этом инфраструктурные ограничения увеличивают риск простоев. Такой пиковый стресс системы — это именно та среда, в которой фабрикам нужна локальная энергетическая устойчивость, а не пассивная зависимость от источника энергии.

Для EPC и системных интеграторов это меняет ход продаж. Клиент покупает не только солнечные панели и инвертор. Клиент покупает сокращение незапланированных остановок, ограничение всплесков спроса и более предсказуемую базу затрат. Вот почему предложения должны показывать предположения о предотвращении простоев, снижении пиковых нагрузок, смещении дизельного двигателя и сроке службы батареи. Если предложение обещает только ежегодную экономию кВтч, оно упускает самую вескую причину, по которой покупатели C&I инвестируют в гибридные энергетические системы.

Что на самом деле означает нестабильная сеть на объектах C&I

Нестабильная сеть – это не один единственный режим отказа. Это может означать провал напряжения во время запуска двигателя, перенапряжение в периоды небольшой нагрузки, нестабильную частоту в слабых сетях, периодические кратковременные отключения или плохое качество электроэнергии, вызванное длинными фидерами и ограниченной мощностью трансформатора. В странах Латинской Америки эти проблемы часто возникают в промышленных парках, находящихся на грани роста городов, агропромышленных объектах вдали от мощных подстанций, в островных или полуизолированных регионах, а также в быстрорастущих городах, где спрос расширяется быстрее, чем инфраструктура распределения.

Условия слабой сети особенно сложны для систем на базе инверторов. Инвертор должен синхронизироваться с формой напряжения сети, измерять фазу и частоту и подавать мощность в безопасных пределах. Когда импеданс сети высок или напряжение искажено, контур управления инвертора находится под нагрузкой. Обзор стабильности фотоэлектрических инверторов в слабых сетях, проведенный IET Power Electronics в 2020 году, показал, что проблемы стабильности включают нестабильность контура управления и нестабильность выходного напряжения инвертора, а также поведение контура фазовой автоподстройки частоты среди исследованных проблем нелинейного управления.

Для фабрики практический перевод прост. Чем слабее фидер, тем важнее становятся архитектура инвертора и накопителя. Недорогой инвертор, подключенный к сети, может выглядеть привлекательно в электронной таблице, но он может стать неподходящим активом на объекте, где сеть часто выходит из строя или выходит за пределы безопасных рабочих окон. Система должна иметь возможность решать, когда использовать солнечную энергию, когда заряжать батарею, когда поддерживать нагрузку от накопителя и когда координировать свои действия с генератором.

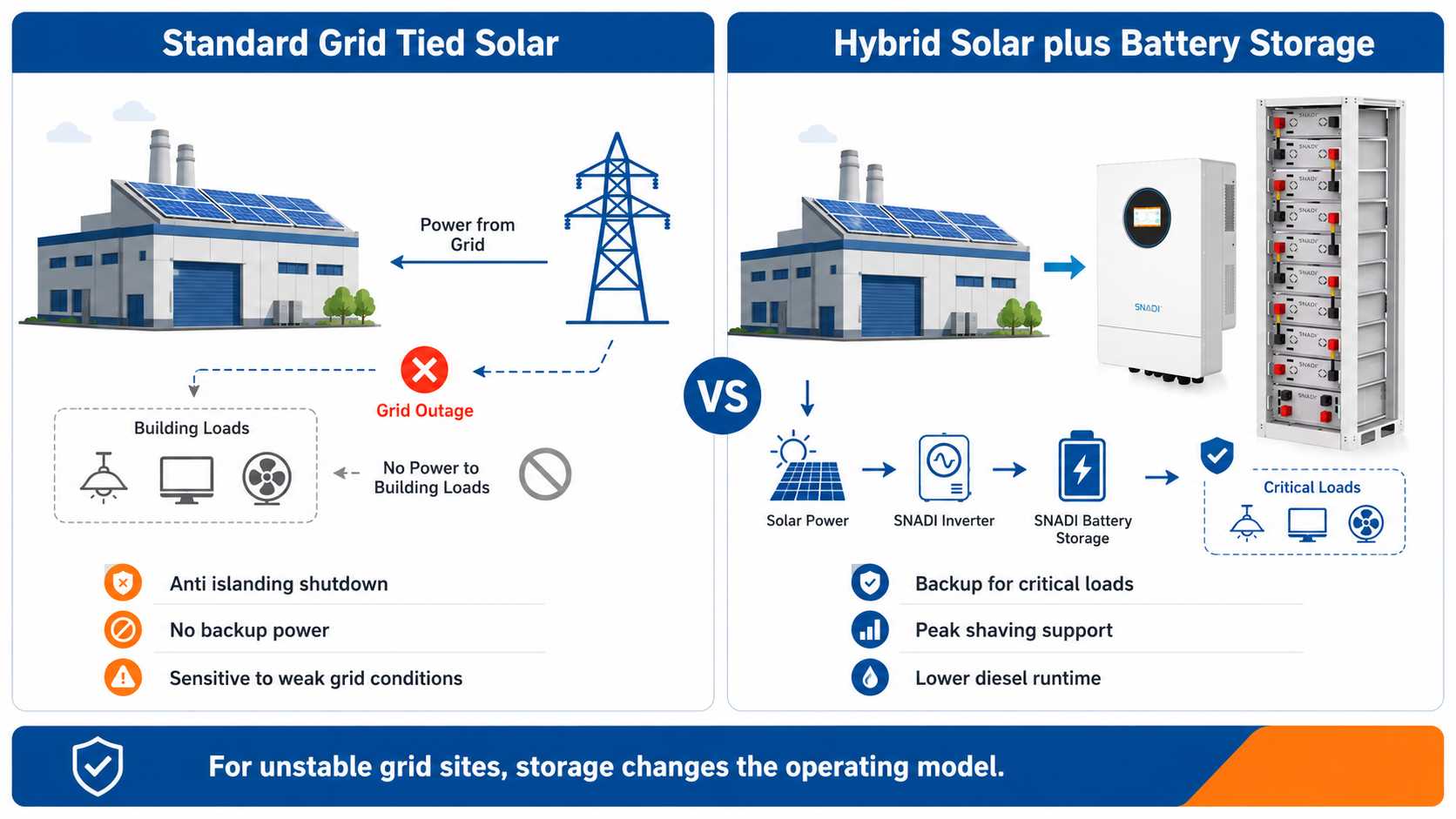

Почему стандартная солнечная энергия сама по себе не защитит объект

Стандартная солнечная система, подключенная к сети, предназначена для экспорта или собственного потребления электроэнергии при наличии сети. Он не предназначен для независимой работы во время отключения электроэнергии, если он не соединен с правильной топологией инвертора, хранилищем, защитной конструкцией и локальным управлением нагрузкой. Требуется защита от изолирования, поскольку неконтролируемая локальная генерация во время отключения сети может создать угрозу безопасности для работников коммунальных предприятий и оборудования. Поэтому, когда сеть выходит из строя, многие обычные солнечные системы, подключенные к сети, отключаются, даже если солнце сильное. Это источник распространенной жалобы покупателей. Компания инвестирует в солнечную энергию, а затем обнаруживает, что во время отключения электроэнергии на объекте все еще нет электроэнергии. Панели производят потенциальную энергию, но инвертор не может юридически или технически снабжать внутренние нагрузки без утвержденной резервной архитектуры. Вот почему солнечные решения для приложений с нестабильной сетью должны использовать гибридную конструкцию, а не базовую фотоэлектрическую конструкцию, подключенную к сети.

Уровень хранения меняет логику. Гибридный инвертор может координировать вход солнечной энергии, заряд и разряд аккумулятора, вход сети, а иногда и вход генератора. Аккумулятор обеспечивает буфер напряжения и энергии. Критические нагрузки можно отделить от некритических нагрузок. Систему можно настроить на сохранение уровня заряда батареи до известных часов пик или периодов высокого риска простоев. Для покупателей C&I вопрос не в том, работает ли солнечная энергия. Вопрос в том, сможет ли архитектура поддерживать полезную мощность, когда источник энергии слаб, дорог или отсутствует.

Инженерная архитектура, которая работает

Практическая архитектура имеет четыре уровня. Первый уровень — гибридный инвертор. Это точка управления, которая преобразует энергию фотоэлектрических модулей и аккумуляторов в полезную мощность переменного тока и управляет приоритетом работы. В нестабильных узлах сети инвертор следует выбирать с учетом входных допусков, защитных характеристик, возможностей мониторинга, координации генератора и тепловых характеристик. Указанной в паспорте мощности недостаточно. EPC должен проверить поведение при перегрузке, диапазон напряжения батареи, пределы входной фотоэлектрической энергии, связь и среду на объекте.

Второй уровень — аккумуляторная батарея LiFePO4. Химический состав LiFePO4 широко используется в стационарных хранилищах, поскольку он обеспечивает длительный циклический срок службы, стабильное тепловое поведение и практичные схемы обслуживания C&I в сочетании с надлежащей BMS. Размер батареи следует выбирать в соответствии с профилем нагрузки, а не на основе догадок. Для объекта с критической нагрузкой 120 кВт в течение 2 часов требуется другой проект, чем для объекта с нагрузкой безопасности и охлаждения мощностью 30 кВт в течение 8 часов. Проект должен учитывать пределы глубины разряда, эффективность инвертора, старение батареи и запас энергии.

Третий уровень — интеграция генератора. На многих объектах C&I в Латинской Америке реалистичной стратегией является не отказ от дизельного топлива в первый же день. Лучшая стратегия — сократить время работы генератора, избегать работы дизеля с низкой нагрузкой и позволить генератору служить управляемым резервным источником, а не первым откликом. Гибридный инвертор с сухим контактом или входной логикой генератора может запустить генератор, когда напряжение или уровень заряда батареи достигают определенного порога. Это снижает необходимость ручного вмешательства и предотвращает неэффективную работу операторов генератора при небольших нагрузках.

Четвертый уровень – управление энергопотреблением. Именно здесь система становится финансовым инструментом. Нагрузки должны быть приоритетными. Системы отопления, вентиляции и кондиционирования, насосы, компрессоры, освещение, охлаждение, ИТ и технологические нагрузки не несут одинаковой бизнес-ценности. Логика управления энергопотреблением должна в первую очередь защищать высокоценные нагрузки, по возможности срезать короткие пики и избегать ненужной циклической зарядки батарей, когда энергия сети дешева и стабильна. Хорошая система КиИ не рассчитана на максимальную теоретическую автономию. Он разработан на основе самого дешевого приемлемого профиля риска.

Модель рентабельности инвестиций для завода среднего размера в Латинской Америке

В таблице ниже представлена ​​иллюстративная финансовая модель для предприятия среднего размера с пиковым профилем потребления мощностью 250 кВт, повторяющимися вечерними пиками потребления и несколькими короткими отключениями электроэнергии в месяц. Это не тарифное предложение. Местные тарифы, цена на дизельное топливо, цена батареи, стоимость финансирования, импортные пошлины и затраты на установку должны быть проверены по стране и коммунальному предприятию. Цель состоит в том, чтобы показать структуру экономического обоснования, которое EPC должны представить покупателям КиИ.

Проект с чистой ежемесячной стоимостью 4 350 долларов США создает годовую операционную выгоду в размере 52 200 долларов США до учета финансовых и налоговых последствий. Если установленная дополнительная стоимость гибридной части хранилища составит 120 000 долларов США, простой срок окупаемости составит около 2,3 года. Если на сайте наблюдаются более высокие потери из-за простоев или более высокая плата за спрос, окупаемость улучшается. Если на объекте используется мало дизельного топлива, стабильное электроснабжение и минимальные расходы на потребление, окупаемость становится слабее. Вот почему хранилище C&I должно проектироваться с учетом профиля нагрузки для конкретного объекта, а не с использованием типовой брошюры о продукте.

Подходит для продукта: где имеет смысл использовать гибридный солнечный инвертор GS IP65

Для малых и средних объектов C&I наружная установка часто является настоящим препятствием. Электрические помещения могут быть переполнены. На складах может быть пыль. Прибрежные объекты могут столкнуться с риском влажности и коррозии. Агропромышленные объекты могут иметь ограниченное пространство внутри помещений и повышенную подверженность воздействию дождя, жары и грязи. В таких случаях гибридный инвертор с классом защиты IP не является косметической функцией. Это может снизить стоимость корпуса, упростить размещение и повысить гибкость установки. Гибридный солнечный инвертор GS IP65 подходит для этого случая использования, когда для проекта требуется компактный гибридный инвертор для наружной или полуоткрытой установки. Модель GS компании SNADI/SNAT Solar мощностью 6,5 кВт с защитой IP65, поддержкой батарей 48 В, максимально допустимой мощностью фотоэлектрической цепочки 9000 Вт, максимальным напряжением постоянного тока 500 В, диапазоном MPPT от 80 до 450 В, входом генератора, Wi-Fi, RS485, сухим контактом и параллельной работой до 6 устройств. Солнечные инверторы GS могут включать до 6 единиц и могут использоваться для сети мощностью до 39 кВт.

Его лучшая роль — модульное резервное копирование и гибридное управление энергопотреблением для домов, небольших коммерческих объектов, телекоммуникационных нагрузок, удаленных офисов, небольших мастерских, ферм, клиник и некоторых панелей критически важных нагрузок C&I. На более крупных заводах EPC по-прежнему может использовать ту же инженерную логику, но для платформы инвертора и архитектуры напряжения может потребоваться коммерческая или трехфазная система большей мощности. Правильная рекомендация основана на сегментации нагрузки, а не на принудительном использовании одной модели в каждой работе.

Как подобрать размер батареи для слабых узлов сети

Выбор размера батареи начинается со списка критических нагрузок. EPC должен разделить нагрузки на три группы. Первая группа — это необходимая нагрузка, такая как охлаждение, системы управления, безопасность, аварийное освещение, серверы, выбранные насосы и нагрузки, связанные с безопасностью. Вторая группа — это гибкая нагрузка, например, некоторые системы отопления, вентиляции и кондиционирования, офисные сети и несрочные технологические нагрузки. Третья группа — это сброс нагрузки, например тяжелая техника, которая не должна работать во время резервного копирования, если система специально не предназначена для этого.

Как только список критических нагрузок известен, базовый расчет энергии батареи становится прямым. Требуемая полезная энергия равна критической нагрузке в кВт, умноженной на необходимое время резервного питания. Затем разделите на допустимую глубину разряда и эффективность инвертора. Например, критическая нагрузка мощностью 20 кВт, которая должна работать в течение 3 часов, требует полезной энергии 60 кВтч. Если в конструкции используется глубина разряда 80 процентов и эффективный КПД преобразования 92 процента, номинальная емкость батареи должна составлять около 82 кВтч. Дополнительный резерв может быть добавлен на случай старения батареи, работы при высоких температурах и риска более длительного простоя.

Сглаживание пиков использует другую логику определения размера. Аккумулятору не нужно покрывать весь участок часами. Его необходимо разряжать во время дорогого или измеренного пикового интервала. Если на объекте наблюдается периодический скачок напряжения в 50 кВт в течение 30 минут, потребность в энергии составит всего 25 кВтч без учета эффективности и резерва. Номинальная мощность инвертора становится такой же важной, как и энергоемкость аккумулятора. Вот почему необходима комбинированная модель энергетики и мощности.

Совет SNADI/SNAT Solar: в горных городах Латинской Америки высота имеет значение. Мехико, Богота, Кито, Ла-Пас и многие горнодобывающие и промышленные районы работают на возвышенностях, где плотность воздуха ниже. Более низкая плотность воздуха снижает эффективность охлаждения. В то же время окружающая жара в прибрежных или внутренних промышленных зонах может привести к тому, что условия испытаний оборудования превысят номинальные. Всегда запрашивайте кривые снижения номинальных характеристик и оставляйте тепловой запас. Конструкция, которая работает при 25 градусах Цельсия, указанная в техническом описании, может работать неэффективно в горячей электротехнической комнате или при установке на открытой стене.

Почему LiFePO4 — практичный выбор хранилища для резервного копирования C&I

Покупатели C&I заботятся о безопасности, сроке службы и предсказуемом обслуживании. Батареи LiFePO4 широко используются в стационарных хранилищах, поскольку они лучше переносят частую езду на велосипеде, чем многие устаревшие химические элементы, и хорошо подходят для ежедневной солнечной зарядки и вечерней разрядки. Однако реальная ценность заключается не только в химии. Это интеграция между качеством ячеек, защитой BMS, связью с инвертором, конструкцией шкафа, размером кабеля и дисциплиной ввода в эксплуатацию.

Аккумулятор без хорошей связи с BMS может стать слабым местом. Аккумулятор емкостью 100 кВтч не гарантирует 100 кВтч полезной энергии при любых условиях. Температура, глубина разряда, скорость разряда и старение — все это имеет значение. На объектах C&I батарея также нуждается в концепции обслуживания. Клеммы, значения крутящего момента, вентиляция, встроенное ПО, журналы данных и история сигналов тревоги должны быть проверены в рамках плана обслуживания. Это особенно важно в пыльных, влажных или высокотемпературных средах. Система хранения не является статичным активом, таким как стальной стеллаж. Это электрохимическая система, требующая эксплуатационной дисциплины.

Как оценить солнечные решения для нестабильных сетевых проектов

Первый вопрос оценки – это профиль простоя. Сколько отключений происходит в месяц, как долго они продолжаются и какие нагрузки должны оставаться под напряжением? Система, рассчитанная на десять коротких отключений в месяц, отличается от системы, рассчитанной на одно восьмичасовое отключение каждый квартал. EPC должен запросить счета за коммунальные услуги, записи о топливе для генераторов, производственные журналы и отчеты о техническом обслуживании. Эти документы часто раскрывают реальную цену нестабильности лучше, чем интервью.

Второй вопрос – тарифный профиль. Сталкивается ли клиент с ценами за время использования, платой за потребление, штрафами за реактивную мощность или ограничениями спроса по контракту? Батарея, которая обеспечивает только резервное питание, может оставить деньги на столе, если на предприятии также есть пиковые заряды, которых можно избежать. И наоборот, батарея, оптимизированная только для арбитража, может вывести из строя клиента во время отключения электроэнергии. Проектирование C&I — это компромисс между экономией и безопасностью.

Третий вопрос — электрическая архитектура. Критические нагрузки уже разделены? Имеется ли главный распределительный щит с местом для защитного оборудования? Существуют ли двигатели с высоким пусковым током? Является ли объект однофазным или трехфазным? Есть ли генератор? Приемлема ли система заземления? Многие проекты слабых сетей терпят неудачу не потому, что инвертор плохой, а потому, что разделение нагрузки и координация защиты не были выполнены должным образом.

Четвертый вопрос – окружающая среда. Проекты в Латинской Америке могут столкнуться с жарой, пылью, влажностью, соленым воздухом, насекомыми, нестабильным качеством строительства и ограниченным доступом для обслуживания. Степень защиты IP, кабельные вводы, вентиляция, защита от коррозии и качество монтажа имеют значение. Инвертор IP65 может помочь в уличных условиях, но только в том случае, если полная установка соответствует той же дисциплине. Защищенный инвертор, подключенный через плохую проводку или открытые соединения, по-прежнему создает риск.

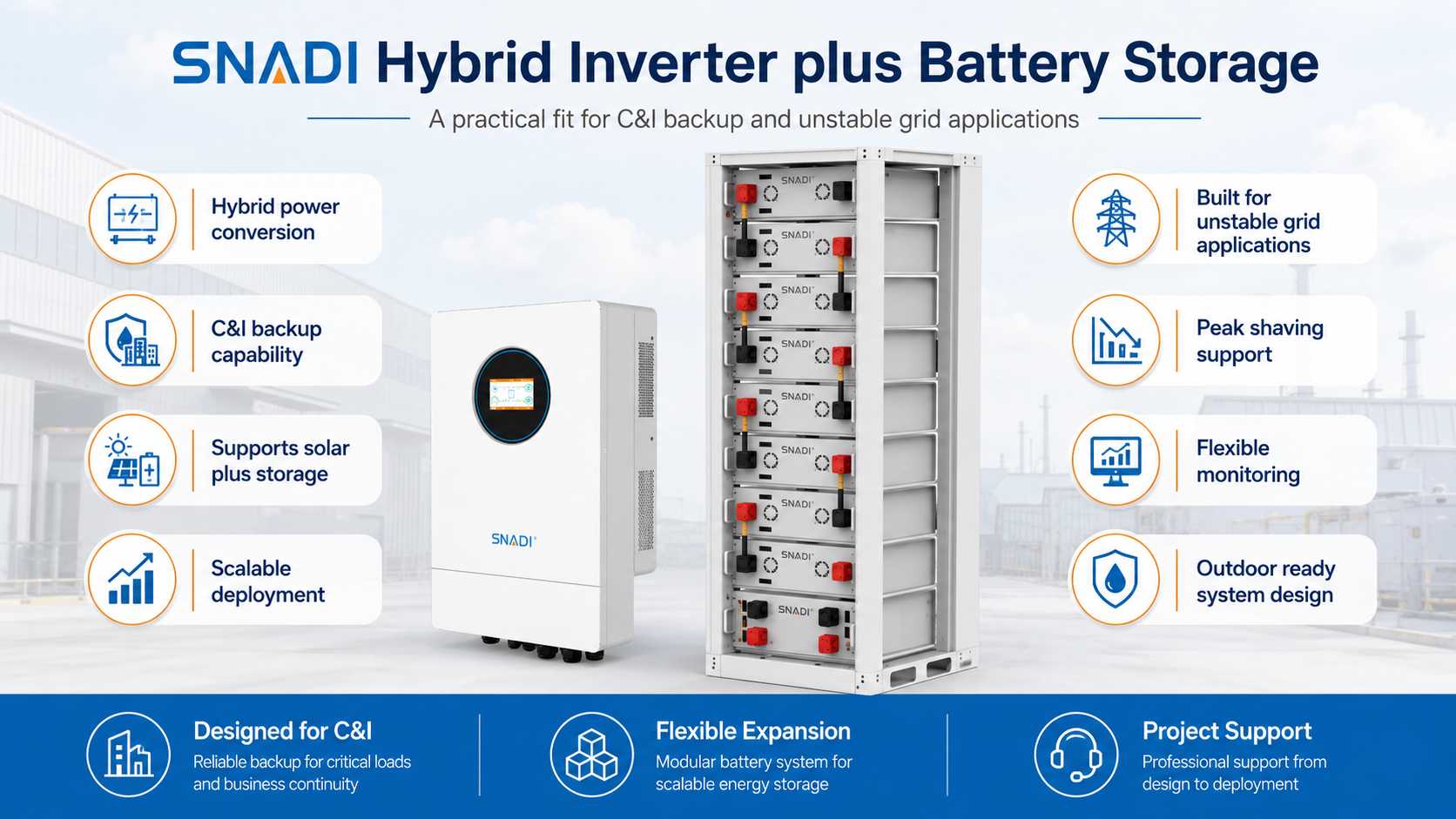

Рекомендуемая схема системы для небольших объектов C&I

Практическая небольшая конструкция C&I может начинаться с фотоэлектрических систем, гибридных солнечных инверторов GS IP65 , аккумуляторных модулей LiFePO4, панели критической нагрузки, входной логики генератора и средств мониторинга. Система должна отдавать приоритет солнечной энергии для дневных нагрузок, заряжать батарею, когда доступен избыток солнечной энергии, поддерживать резервный резерв и разряжать батарею во время выбранных пиковых периодов. Когда батарея достигает нижнего рабочего порога во время длительного простоя, логика сухих контактов может запустить генератор и перезарядить батарею.

Для небольшого предприятия по переработке сельскохозяйственной продукции, клиники, офисного здания, сельского склада или объекта телекоммуникационной поддержки эта архитектура может сократить количество запусков дизельного двигателя и защитить приоритетные цепи. На странице продукта GS подтверждается защита IP65, вход генератора, Wi-Fi, RS485, сухой контакт, работа от батареи 48 В и параллельное количество до 6 единиц. Эти детали делают его актуальным для модульных конструкций, где важны размещение на открытом воздухе и поэтапное расширение. EPC по-прежнему должен быть дисциплинированным. Параллельная работа требует правильной конфигурации, сбалансированной проводки, совместимых батарей и конструкции защиты. Ток батареи при 48 В может стать выше по мере увеличения мощности, поэтому к выбору кабеля и защите от постоянного тока следует подходить осторожно. Система мощностью 39 кВт при низком напряжении аккумулятора – это не случайная установка. Для этого необходимы обученные монтажники и четкие записи о вводе в эксплуатацию.

Для объектов с критической нагрузкой выше примерно 30 кВт проверьте, является ли коммерческая архитектура хранения с более высоким напряжением более эффективной, чем добавление большей мощности низковольтного инвертора. Системы низкого напряжения практичны и гибки, но ток быстро возрастает. Высокий ток означает больше меди, больше тепла, более жесткие требования к защите и большую чувствительность установки.

Роль дизеля в улучшении гибридной системы

Дизельные генераторы не исчезнут с объектов C&I Латинской Америки в ближайшее время. Многие предприятия по-прежнему сохранят их на случай длительных простоев, соблюдения требований в чрезвычайных ситуациях и обеспечения эксплуатационной уверенности. Проблема не в наличии дизеля. Проблема заключается в использовании дизельного топлива в качестве первого и единственного уровня устойчивости. Это приводит к высокому расходу топлива, частому техническому обслуживанию, плохой работе при низкой нагрузке и выбросам, которых можно избежать. Гибридная система меняет дизельное топливо с основного резервного на резервный. Аккумулятор справляется с короткими перерывами и быстрыми переходами. Солнечная энергия снижает потребность в топливе в дневное время. Генератор работает реже, а когда он работает, он может работать ближе к эффективному диапазону нагрузки, заряжая аккумулятор и одновременно обслуживая нагрузку. Это лучше, чем включать и отключать генератор при каждом кратковременном отключении электроэнергии или запускать его при низкой нагрузке для небольших критических цепей.

Это также проще для операторов. Вместо ручного запуска, проверки топлива и неопределенного времени работы система может использовать запрограммированные пороговые значения. Генератор запускается, когда аккумулятор достигает определенного предела, и останавливается, когда система восстанавливает достаточный резерв. Владельцу по-прежнему требуется обслуживание, но генератор больше не страдает от ненужных запусков.

Распространенные ошибки EPC в проектах по хранению солнечной энергии со слабой сетью

Первая ошибка — переоценка автономии. Клиент может запросить полную заводскую резервную копию в течение восьми часов. Прежде чем согласиться, компания EPC должна рассчитать реальный размер и стоимость батареи. Полное резервное копирование тяжелых технологических нагрузок может оказаться нерентабельным. Резервное копирование критических нагрузок в сочетании с сокращением пиковых нагрузок часто обеспечивает более высокую рентабельность инвестиций. В предложении должны быть указаны уровни. Первый уровень защищает основные нагрузки. Второй уровень защищает основные и вспомогательные нагрузки производства. Третий уровень поддерживает более широкие операции в течение более короткого периода.

Вторая ошибка – игнорирование сетевых норм и требований защиты. Защита от изолирования, логика переключения, заземление, обработка нейтрали и координация защиты должны быть проверены в соответствии с местными требованиями. Система, которая работает электрически, но нарушает правила межсетевого соединения, может повлечь за собой ответственность. Чем выше нагрузка C&I, тем важнее это становится.

Третья ошибка — использование средней нагрузки вместо интервальных данных. Ежемесячные кВтч — это лишь часть истории. Скачки спроса происходят в короткие промежутки времени. Отключения могут произойти в определенное время. Солнечная выработка может не соответствовать пиковому спросу. Интервальные данные от счетчиков, регистраторов данных или данных энергоаудита дают модели достаточное разрешение для правильного определения мощности инвертора и энергии батареи.

Четвертая ошибка — рассматривать батарею как свободную емкость. Аккумулятор имеет ограничения по циклу, температуре, зарядному току и условиям гарантии. Если стратегия управления слишком сильно разряжает батарею для незначительной экономии, владелец может потерять долгосрочную выгоду. Хорошая модель рентабельности инвестиций включает в себя резерв деградации и стоимость обслуживания.

Заключение

Лучшие солнечные решения для нестабильных энергетических рынков в Латинской Америке основаны не только на количестве панелей. Они построены на стоимости перебоев, стоимости пикового спроса, стоимости дизельного топлива и стоимости плохого качества электроэнергии. Гибридный инвертор и аккумуляторная система LiFePO4 обеспечивают объектам C&I контролируемый энергетический буфер. Это позволяет владельцу решать, какие нагрузки наиболее важны, когда использовать энергию аккумулятора, когда снижать пиковые нагрузки и когда вызывать генератор.

Для небольших объектов C&I, которым требуется долговечность на открытом воздухе и модульный рост, гибридный солнечный инвертор GS IP65 можно позиционировать как практичный инверторный уровень внутри этого более широкого решения. Это может помочь вам достичь ваших целей: сократить время простоев, снизить эксплуатационные расходы, которых можно избежать, и лучше контролировать риски, связанные с питанием.
