Гибридный инвертор, струнный инвертор и инвертор чистой синусоидальной волны не всегда являются конкурирующими продуктами. Каждое имя может описывать отдельное свойство. Один описывает взаимосвязь с солнечной энергией и хранением энергии. Другой описывает, где происходит преобразование энергии. Третий описывает форму выходного сигнала.

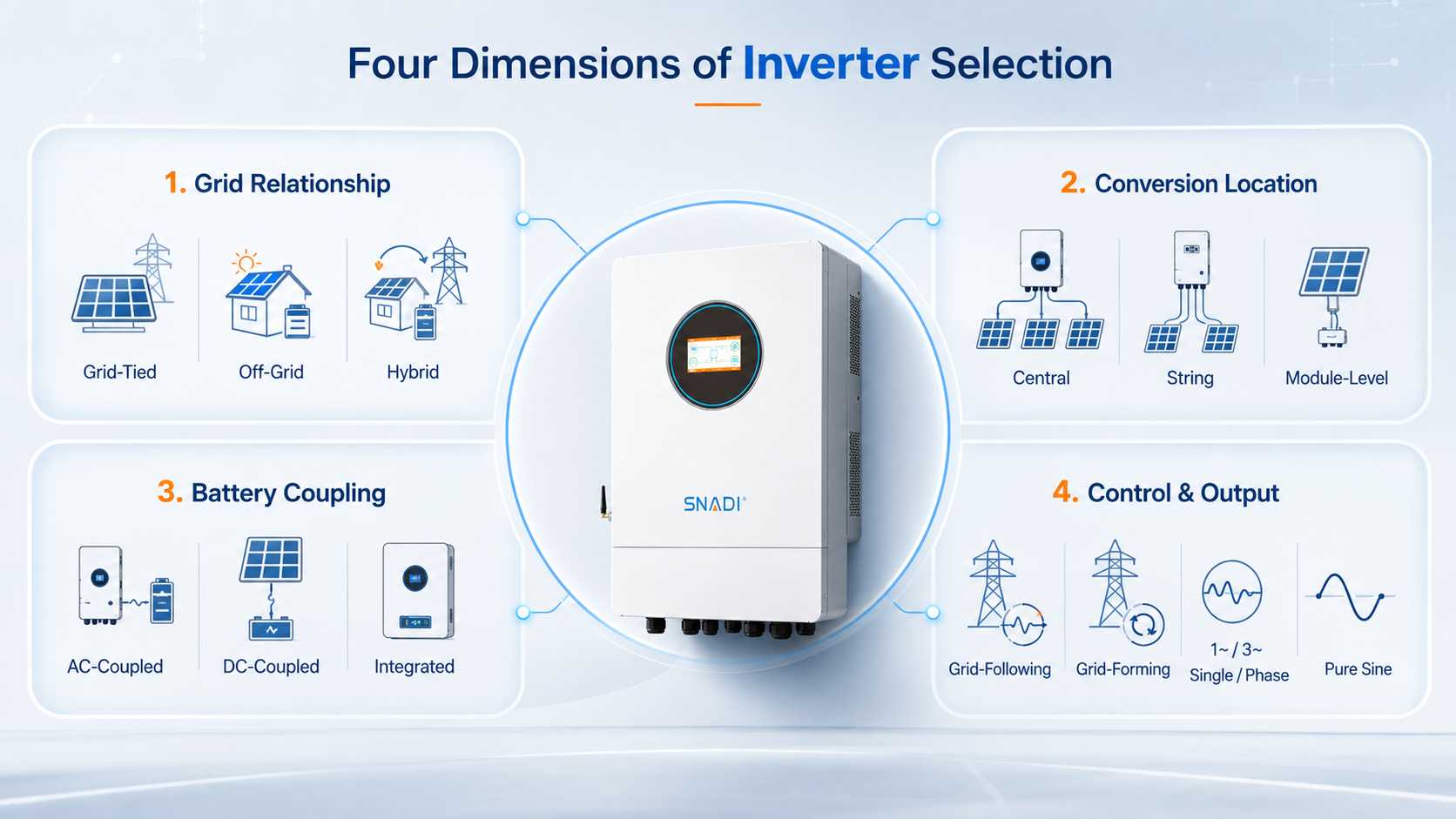

Именно из-за этой категорической ловушки списки типов инверторов часто расходятся. Для покупателя солнечной энергии полезная карта имеет четыре измерения: взаимосвязь с сетью, место преобразования, подключение батареи и поведение управления. Один продукт может занимать одну позицию в каждом измерении. Мы используем эту карту архитектуры перед обсуждением брендов или цен, поскольку она помогает заранее отклонить несовместимые предложения.
Измерение | Возможные варианты | Вопрос к покупателю |
Отношения сетки | С привязкой к сети, вне сети, гибрид | Должна ли система экспортировать данные, работать отдельно или делать и то, и другое? |
Место преобразования | Центральный, строковый, модульный уровень | Где должно происходить переоборудование, мониторинг и обслуживание |
Аккумуляторная муфта | Связь по переменному току, связь по постоянному току, интегрированный гибрид | Как солнечная и накопительная энергия будут обмениваться энергией |
Управление и вывод | Следование за сеткой, формирование сетки, однофазное, трехфазное, чистая синусоидальная волна | Какой сигнал, напряжение и режим нагрузки должен поддерживать инвертор? |
Сетчатые отношения
Инвертор, привязанный к сети, обычно работает с установленным сигналом сети и следует местным настройкам межсетевого соединения. Автономный инвертор должен поддерживать автономную электрическую систему. Гибридный инвертор может координировать более одного источника, но его точное поведение в сети и резервном питании все равно необходимо проверять из документации модели.
Место преобразования
Центральный инвертор преобразует энергию из большого массива в одной точке. Струнный инвертор преобразует мощность одной или нескольких цепочек модулей. Микроинвертор преобразует на уровне модуля. Оптимизатор мощности регулирует постоянный ток в модуле, но по-прежнему использует другой инвертор для преобразования постоянного тока в переменный.
Аккумуляторная муфта
Инвертор аккумуляторной батареи может подключать накопитель переменного тока к существующей солнечной системе. Гибридный инвертор может подключать совместимый накопитель на стороне постоянного тока. Путь передачи энергии влияет на этапы преобразования, объем модернизации, резервное проектирование и ввод в эксплуатацию.
Управление и выход
Интеллектуальный инвертор может обмениваться данными с энергосистемой или системой управления энергопотреблением. Инвертор, формирующий сеть, может устанавливать опорное напряжение и частоту в соответствующим образом спроектированной системе. Фаза, напряжение, форма сигнала и возможность перенапряжения остаются отдельными спецификациями. Многоуровневая таксономия поддерживается обзором инверторов Министерства энергетики США.
Система перед сравнением продуктов
Напишите одно предложение, содержащее шесть фактов: тип объекта, состояние сети, размер фотоэлектрической батареи, план батарей, приоритетные нагрузки и горизонт расширения. Без этих фактов фраза «лучший инвертор» не имеет инженерного смысла.
Рассмотрим небольшую мастерскую с нестабильной сетью, фотоэлектрической батареей мощностью 9 кВт, будущей батареей на 48 В, панелью приоритетной нагрузки мощностью 4 кВт и одним двигателем с коротким пусковым импульсом. В этом кратком описании уже исключены продукты, которые не могут принять запланированное напряжение массива, согласовать батарею или обеспечить необходимый импульс.
Для здания, подключенного к сети, также запишите ограничения на экспорт и путь утверждения коммунальных услуг. Для объекта, не подключенного к сети, записывайте ежедневную энергию, часы автономной работы, доступность генератора и максимальный запуск двигателя. Попросите каждого поставщика переписать это предложение в верхней части предложения. Поставщик, который меняет предположения о нагрузке, батарее или сети, предлагает другую систему.
Определите отношения с сеткой
Сетевой инвертор
Инвертор, привязанный к сети, выбирается, когда сеть остается опорным напряжением и частотой. Оно может компенсировать потребление здания и может экспортировать излишки энергии, если это позволяют местные правила. Стандартная солнечная батарея, подключенная к сети, не обеспечивает автоматическое питание резервных цепей во время отключения электроэнергии.
Проверьте выходное напряжение, частоту, фазу, экспортный контроль, принятый профиль соединения и свидетельства ввода в эксплуатацию. Не воспринимайте слово «умный» как доказательство того, что каждая функция локальной сети доступна или одобрена.
Выключенный сетевой инвертор
Автономный инвертор должен поддерживать местное питание без рабочего сигнала сети. Системе требуется достаточно мощности инвертора для непрерывных нагрузок и пусковых скачков, достаточно энергии аккумулятора для требуемой продолжительности работы и достаточной зарядной мощности для восстановления этой энергии.
В удаленной клинике или ферме вход генератора может снизить емкость аккумулятора, необходимую при редких длительных дефицитах. Этот компромисс может снизить капитальные затраты, но сохраняет риск топлива, технического обслуживания и запуска.
Гибридный инвертор
Гибридный инвертор координирует работу солнечной энергии, накопителя и одного или нескольких источников переменного тока. Сама по себе этикетка не доказывает факт отключения электроэнергии. Покупателям по-прежнему нужна защищенная панель загрузки, режим передачи, совместимость с батареями, резервные настройки и проверенный островной режим.
Гибридный солнечный инвертор SNADI/SNAT Solar GS IP65 — это гибридная модель мощностью 6,5 кВт для жилых и небольших коммерческих объектов, которым требуется поддержка батареи 48 В, вход генератора и корпус IP65. На его странице указана максимально допустимая мощность фотоэлектрической цепочки 9 кВт, максимальное напряжение постоянного тока 500 В, диапазон MPPT от 80 до 450 В, Wi-Fi, RS485 и параллельная работа до шести блоков. Эти спецификации полезны только после определения массива проекта, батареи и контракта нагрузки. Технические характеристики продукта указаны на странице гибридного солнечного инвертора SNADI/SNAT Solar GS IP65.
Выберите, где произойдет конверсия
Центральный инвертор
Центральный инвертор концентрирует преобразование и обслуживание в одном месте. Эта архитектура подходит для больших однородных массивов с запланированным доступом к сервисам. Граница отказа также концентрирована, поэтому запасная стратегия и реагирование на простои заслуживают внимания.
В жилых и небольших коммерческих проектах, на которых мы фокусируемся, центральная архитектура обычно выходит за рамки обычного масштаба проекта. Мы не представляем наши гибридные инверторы для бытовых или небольших коммерческих предприятий в качестве замены центральным инверторам коммунальных предприятий.
Струнный инвертор
Струнный инвертор преобразует постоянный ток от групп модулей. Несколько каналов MPPT могут различать ориентацию крыши или электрические условия. Проверьте количество MPPT, цепочек на MPPT, пределы тока и окно рабочего напряжения в зависимости от ожидаемых температур.
Струнное оборудование обычно доступно на уровне стены или аппаратной, что может упростить обслуживание. Общая неисправность инвертора может по-прежнему влиять на все модули, назначенные этому устройству.
Микроинвертор
Микроинвертор преобразует мощность каждого модуля или небольшой группы модулей. Он может поддерживать мониторинг на уровне модуля и уменьшать влияние состояния одного модуля на остальную часть массива. Компромисс — больше электроники на крыше и другой путь обслуживания.
Тень не делает микроинвертор автоматически лучше. Решение должно основываться на измеренном профиле тени, геометрии крыши, ожидаемой разнице урожайности, стоимости доступа и поддержке продукта.
Струнная система с поддержкой оптимизатора мощности
Оптимизатор мощности не является полноценным инвертором. Он формирует постоянный ток модуля и передает эту мощность на струнный инвертор для окончательного преобразования. Это может обеспечить видимость уровня модуля, сохраняя при этом основной инвертор в доступном месте.
Выберите путь подключения аккумулятора
Связанное хранилище постоянного тока
В конструкции, связанной с постоянным током, солнечная батарея и совместимая батарея подключаются через гибридный инвертор на стороне постоянного тока. Это может сократить этапы преобразования при зарядке от солнечной энергии. Это также делает протокол батареи, напряжение, ток и совместимость прошивки центральными элементами конструкции.
Совмещенное хранилище переменного тока
В конструкции с подключением по переменному току на стороне переменного тока добавляется аккумуляторный инвертор. Это может быть практично, когда существующий солнечный инвертор остается в эксплуатации, но режим резервного копирования и координация управления должны быть разработаны для обеих систем преобразования.
Интегрированный гибрид с аккумулятором
Некоторые изделия совмещают в одном блоке функции аккумулятора и инвертора. Это может упростить закупки, но также может привязать варианты замены и расширения к одной экосистеме продуктов.
Контроль соответствия, фаза и форма волны
Следование сетке и формирование сетки
Оборудование, работающее с сетью, нуждается в установленном опорном напряжении и частоте. Оборудование для формирования сетки может установить эту опорную точку в правильно спроектированной изолированной системе. Ни одна фраза не доказывает, что полная установка может запускать, безопасно переключать или подавать питание на каждую нагрузку.
Попросите рабочую диаграмму для состояний наличия сети, неисправности сети, низкого заряда батареи и состояния работы генератора. Ответ должен показать, какие контакторы меняют состояние, а какие цепи остаются под напряжением.
Однофазный и трехфазный
Выберите фазу обслуживания сайта и распределите нагрузку. Трехфазной мастерской может потребоваться сбалансированное питание двигателя, тогда как в жилом доме может использоваться однофазное питание. Некоторые системы могут работать параллельно друг с другом, но возможность параллельного подключения должна соответствовать утвержденному методу подключения, конструкции связи и выходной фазе.
Чистый синусоидальный инвертор
Чистая синусоида описывает форму выходного сигнала, а не полную архитектуру солнечного инвертора. Чувствительная электроника, двигатели и коммуникационное оборудование обычно требуют проверки качества питания, но маркировка формы сигнала не заменяет проверки напряжения, частоты, искажений, заземления или сертификации.
Семейство NKH использует чистый синусоидальный выходной сигнал и встроенное управление MPPT, что делает его актуальным, когда удаленному объекту требуется автономная гибридная архитектура. Точная модель должна соответствовать непрерывному питанию, скачкам напряжения двигателя, напряжению батареи, фотоэлектрическому окну и температуре установки. Семейство продуктов описано на странице гибридного солнечного инвертора SNADI/SNAT Solar NKH Off Grid.
Четыре сценария, которые меняют шорт-лист
Простая крыша без батареи ближнего срока службы
Струнная архитектура может быть практичным выбором, если крыша однородная, тень низкая и доступ к услугам прямой. Перед утверждением еще раз проверьте будущее расширение, глубину мониторинга и местные правила безопасности.
Многоплоскостная или затененная крыша
Сравнения могут заслуживать отдельные каналы MPPT, строковая система, поддерживаемая оптимизатором мощности, или архитектура микроинвертора. Запросите количественное исследование урожайности, а не общие заявления.
Существующая солнечная батарея. Добавление резервной копии.
Аккумуляторный инвертор с переменным током может заменить существующий фотоэлектрический инвертор. Более широкая модернизация может быть оправдана, если старое оборудование не может поддерживать экспортный контроль, мониторинг или необходимые резервные схемы.
Удаленная площадка с двигательными нагрузками
Гибридный солнечный инвертор SNADI/SNAT Solar NKH Off Grid может войти в шорт-лист для удаленных жилых и небольших коммерческих потребителей, которым требуется интегрированное управление MPPT и чистый синусоидальный выходной сигнал. Прежде чем выбрать класс мощности NKH, в ходе нашей инженерной проверки необходимо запросить рабочую мощность двигателя, измеренный пусковой ток, требуемую автономность, схему аккумуляторной батареи, конструкцию фотоэлектрической цепочки, детали генератора и условия вентиляции.
Сравните риск владения, а не только цену покупки
Выбор архитектуры | Тенденция капитальных вложений | OPEX и сервисный эффект | Операционный риск для рассмотрения | Тест покупательской ценности |
Настенный струнный инвертор | Меньшее количество компонентов | Доступное место обслуживания | Общая граница отказа | Сравните потери производства и время замены |
Преобразование уровня модуля | Еще электроника на крыше | Детальный мониторинг модуля | Доступ на крышу для обслуживания | Сравните измеренную выгоду от затенения со стоимостью обслуживания |
Гибрид, связанный с постоянным током | Добавлена интеграция с аккумулятором. | Меньше преобразований в солнечную зарядку | Зависимость от протокола батареи | Сравните стоимость самостоятельного использования и резервного копирования |
Модернизация с использованием переменного тока | Повторно использует существующее солнечное оборудование | Дополнительные этапы преобразования и элементы управления | Координация между двумя системами | Сравните избежать замены с дополнительной сложностью |
Автономный гибрид с входом генератора | Больше источников и элементов управления | Обслуживание топлива и генератора остается | Дефицит энергии и неудачный запуск | Сравните стоимость перерывов в работе с расширением батареи |
Вариант с наименьшими капитальными затратами может привести к большему времени простоя или меньшему количеству путей расширения. Самая высокая цена оборудования может не принести пользы, если на объекте нет тени, нет необходимости в резервном копировании и имеется легкий доступ к электросети. Попросите поставщиков указать цену одного и того же рабочего описания и указать, что исключено.
Заключение
Типы инверторов не могут быть сведены к одному ранжированному списку. Правильное решение начинается с определения связей в сетке, места преобразования, подключения хранилища и поведения элементов управления, требуемого сайтом. Он заканчивается подтверждением электрической, аккумуляторной, сетевой, экологической и сервисной совместимости.
Для проверки поставщика заполните это предложение: нам нужна установленная взаимосвязь в сети с указанным местом преобразования, путем хранения и поведением вывода, подтвержденная перечисленной проектной документацией и записями о вводе в эксплуатацию. Затем мы можем сравнить гибридную конфигурацию GS, автономную конфигурацию NKH или другую архитектуру с теми же требованиями покупателя вместо того, чтобы сравнивать названия продуктов по отдельности.
