Солнечный инвертор преобразует электричество постоянного тока от фотоэлектрических модулей в электричество переменного тока для нагрузки на объекте или в сети. Современные устройства также могут управлять MPPT, зарядкой аккумуляторов, синхронизацией сети, мониторингом, экспортным контролем и защитой. Эта более широкая роль имеет значение, когда мощность переменного тока падает. Сокращение может отражать внешнюю команду или операционное правило, а не потерю преобразования.

Кривая эффективности инвертора описывает выход переменного тока по отношению к входу постоянного тока в зависимости от условий эксплуатации. Выход системы ставит более широкий вопрос: сколько полезной энергии переменного тока было передано с течением времени после того, как на систему повлияли погодные условия, затенение, проводка, время простоя, ограничение, ограничение и тепловое поведение.

Прежде чем читать график, отметьте границу измерения. Подтвердите, является ли значение входом постоянного тока, выходом переменного тока или другим показанием счетчика. Проверьте, представляет ли каждая точка одну минуту, пять минут или один час. Совместите временные метки с местным временем и записями погоды. Узнайте, как представляются недостающие данные и отображаются ли в одном экспорте команды сетки, сигналы тревоги и режимы работы.

Мобильное приложение является полезным доказательством, но не является полной диагностикой. График без модели, прошивки, макета массива, профиля сетки и контекста погоды может поддержать вопрос, а не окончательный вердикт.

· Определите электрическую границу для каждого значения мощности и энергии.

· Согласуйте кривую с учетом освещенности, температуры, режима работы и событий сетки.

· Сохраняйте исходный экспорт перед изменением настроек или сбросом сигналов тревоги.

· Попросите квалифицированного установщика или специалиста по электротехнике провести любую проверку оборудования под напряжением.

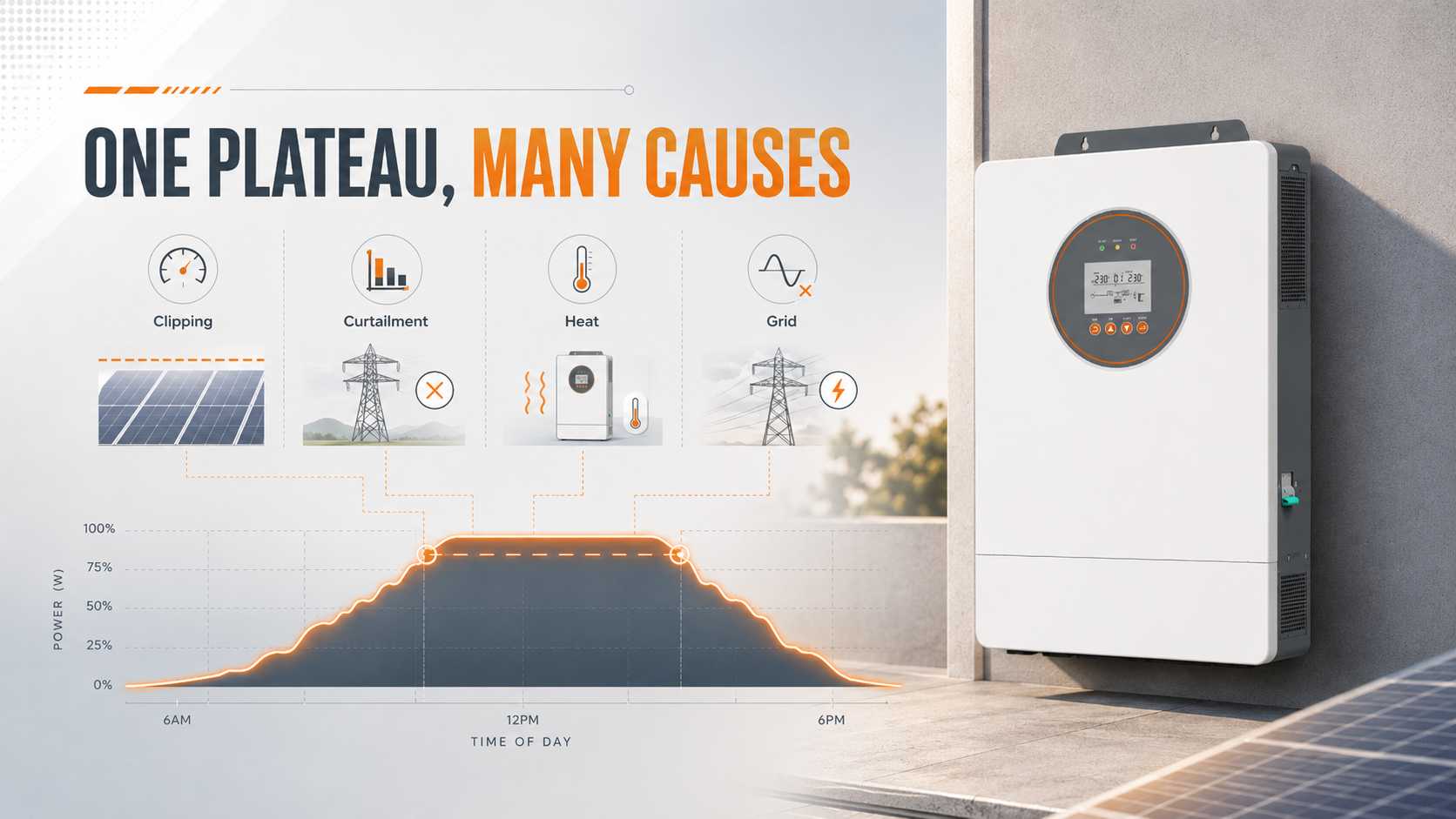

Чистый повторяющийся цоколь, близкий к номинальной выходной мощности переменного тока

Когда в ясные дни неоднократно достигается один и тот же потолок переменного тока вблизи номинальной мощности, разумной гипотезой является запланированное ограничение инвертора. Проверьте утвержденную энергетическую модель, номинал инвертора по переменному току, номинал по постоянному току массива и соотношение постоянного и переменного тока. Сравните время плато с освещенностью и температурой модуля.

Обрезка может быть намеренной. Установка большего размера может улучшить выработку утренней, дневной или низкой освещенности, даже если некоторая возможная полуденная мощность не может пройти через номинал переменного тока. Полезный вопрос заключается в том, были ли смоделированы и приняты ежегодные энергетические и финансовые компромиссы, а не в том, происходит ли какое-либо ограничение.

Схема снижения температуры, связанная с нагревом, или циклическая схема

Если выходная мощность падает из-за повышения температуры корпуса или окружающей среды и восстанавливается после охлаждения, исследуйте температурное снижение характеристик и условия установки. Проверьте тень, зазоры, воздушный поток, состояние вентилятора, накопление пыли и температурную кривую в руководстве к модели.

Однобокий или прерывистый след

Неровная утренняя и дневная форма может отражать ориентацию или затенение, а периодические пробелы могут указывать на перезапуск MPPT, дисбаланс струн, события в сети, связь или неисправность. Сравните напряжение и ток на уровне трекера, если таковые имеются. Проверьте, соответствует ли каждая строка утвержденному графику и изменилась ли штриховка после установки.

Исследования Национальной лаборатории возобновляемых источников энергии показывают, что ограничение инвертора может маскировать другие эффекты производительности, включая потери, связанные с загрязнением. Таким образом, плоская вершина не может доказать, что модули, строки и измерения исправны. Прежде чем делать выводы, сохраните доказательства постоянного и переменного тока.

Сравните показатели эффективности, не перепутав доходность

Пиковая эффективность — это самый высокий зарегистрированный результат преобразования в определенных условиях. Он не показывает, как часто инвертор работает в этот момент. Эффективность CEC и европейская взвешенная эффективность объединяют результаты нескольких точек нагрузки с разными весами. Они более репрезентативны, чем одно пиковое значение для предполагаемых методов испытаний, но они все же не позволяют прогнозировать годовую урожайность на каждом участке.

В стандарте IEC 61683 предусмотрена процедура измерения эффективности фотоэлектрического стабилизатора напряжения. IEC TS 63156 расширяет оценку оборудования для преобразования энергии с учетом ожидаемых энергетических характеристик для конкретного местоположения и профиля солнечной нагрузки. Сопоставимые лабораторные результаты и прогноз энергопотребления на объекте отвечают на разные вопросы покупателей.

Сравнивайте две модели только в том случае, если метод эффективности, состояние напряжения, класс продукта и версия теста сопоставимы. Если в одном предложении указана максимальная эффективность, а в другом — взвешенное значение, запросите соответствующие доказательства, а не ранжируйте проценты.

Прочтите поля таблицы данных, которые меняют кривую

Техническое описание солнечного инвертора должно быть напрямую связано с конструкцией массива и контролируемым поведением. Следующие поля заслуживают письменной проверки перед принятием модели.

Также запросите потребление в режиме ожидания, условия гарантии, политику встроенного ПО, протокол связи и планирование замены. Значение высокой эффективности имеет ограниченную закупочную ценность, если экспорт мониторинга недоступен или выбранный продукт не может поддерживать требуемый профиль сети.

Совет инженеру по солнечной энергии SNADI/SNAT:

Попросите проектировщика отметить ожидаемое рабочее напряжение и ток для каждой цепочки в горячих и холодных условиях на пределах инвертора. Общая мощность модуля сама по себе не может доказать совместимость MPPT.

Проверка соответствия продукта после пакета доказательств

После того, как пакет доказательств будет готов, сетевой солнечный инвертор SNADI/SNAT Solar ES IP54 с включением/выключением EURO может быть рассмотрен для применения в жилых и небольших коммерческих гибридных приложениях, где требуется корпус IP54, работа без батареи и удаленный мониторинг. Включает модели мощностью 6,2 кВт и 12 кВт, диапазон MPPT от 90 В до 450 В, а также USB, RS485 и дополнительную связь Wi-Fi или GPRS.

Эти значения не выбирают модель сами по себе. Мы по-прежнему запрашиваем техническое описание модуля, график цепочек, напряжение холостого холостого хода, рабочее напряжение в горячем состоянии, расчет тока, профиль нагрузки, план аккумуляторной батареи, требования к сети и температуру установки.

При установке и обслуживании требуется свободный поток воздуха, проверка на наличие пыли и мусора, внимание к оголенной проводке и проверка признаков неисправностей. Степень защиты IP не снимает с устройства обязанностей по перегреву и техническому обслуживанию. Параллельные модели также нуждаются в согласованных настройках, проводке связи и проверках распределения тока. Мы используем эти требования для оформления ввода в эксплуатацию, а не для того, чтобы обещать, что на каждом объекте должна использоваться параллельная работа.

Мы специализируемся на инверторах для жилых помещений, малых коммерческих предприятий, а также на системах C&I, литиевых батареях и накопителях энергии. Окончательный выбор зависит от документированных нагрузок, геометрии массива, правил местной сетки и квалифицированного электрического проектирования.

Сопоставьте топологию с источником несоответствия

Струнный инвертор объединяет модули в цепочки и обеспечивает практический баланс доступа к обслуживанию, мониторинга и стоимости для многих незатененных крыш. Микроинвертор преобразует мощность на уровне модуля и может обеспечить более точную детализацию мониторинга, но размещает больше электроники на крыше. Электроника уровня модуля может помочь, когда оттенок или ориентация различаются, но она добавляет компоненты и вопросы совместимости.

Ни одна топология не принесет успеха в каждом проекте. Выбирайте в зависимости от схемы затенения, доступа на крышу, электрической архитектуры, возможностей обслуживания, контроля владения и будущего расширения. Ежегодное энергетическое моделирование должно использовать выбранное оборудование и реальную геометрию.

Создайте 30-дневную запись мониторинга солнечного инвертора

Захват электрических входов и выходов

Записывайте ежедневную энергию переменного тока, максимальную мощность переменного тока, постоянное напряжение и ток с помощью MPPT, если таковой имеется. Храните модель инвертора, встроенное ПО, резервную копию настроек и данные о владельце данных в одном файле проекта. В записи должно быть указано, измерена ли наблюдаемая выходная мощность на инверторе, счетчике на объекте или на другой границе.

Согласуйте данные о погоде и контроле

Выровняйте кривую с учетом освещенности, температуры, событий сетки, команд экспорта и режима работы. Сравните ясные дни с утвержденной моделью. Не ждите одинаковых кривых при изменении погоды и температуры, но исследуйте повторяющиеся различия, соответствующие одним и тем же условиям.

Сохранение сигналов тревоги и настроек

Записывайте коды сигналов тревоги, разрывы связи, версию прошивки, настройки сети и любые изменения, внесенные во время проверки. Обратите внимание, кто получает сигналы тревоги, кто может изменять настройки и как сохраняются оригинальные доказательства. Чистая информационная панель без владельца эскалации — это всего лишь отображение.

Эскалация через квалифицированного специалиста

Не сбрасывайте сигналы тревоги, не изменяйте настройки сети и не отключайте линии просто для того, чтобы посмотреть, что произойдет. Эти действия могут стереть доказательства, создать угрозу безопасности или нарушить требования к межсетевому соединению. Отправьте пакет доказательств установщику или поставщику услуг по эксплуатации и техническому обслуживанию и запросите запись об инциденте с указанием наблюдения, источника данных, периода воздействия, гипотезы, испытаний и ответственного специалиста.

1. Версия паспорта модели и запись прошивки.

2. Макет массива, строковая таблица и однолинейная диаграмма.

3. Годовая энергетическая модель с допущением о преобразовании постоянного тока в переменный.

4. План ввода в эксплуатацию, мониторинг экспорта и журнал тревог.

5. Профиль локальной сети и правило экспорта при подключении системы к коммунальной сети.

Заключение

Инвертор следует выбирать и принимать на основании доказательств, а не одного пикового процента. Начните с кривой мощности, классифицируйте форму, подтвердите границу измерения и соедините каждую гипотезу с полем таблицы данных или рабочей записью. Этот процесс отделяет эффективность преобразования от ограничения, управления сетью, нагревания и неисправностей.

Для покупки или проверки производительности отправьте модель инвертора, встроенное ПО, версию технического описания, схему массива, график цепочек, однолинейную диаграмму, предполагаемые размеры постоянного тока в переменный, запись о вводе в эксплуатацию, экспорт данных мониторинга, журнал аварийных сигналов и профиль локальной сети. Мы можем вернуть документированный реестр предположений и разработать анализ фактических данных, не притворяясь, что одна кривая информационной панели дает мгновенный вердикт по эффективности.
