На экране контроллера отображается значок солнечной батареи и правдоподобное фотоэлектрическое напряжение, однако заряд батареи остается нулевым. Покупка контроллера большего размера кажется быстрым ответом. Изменение профиля батареи происходит еще быстрее. Ни одно из этих действий не скажет вам, есть ли у массива полезная мощность, может ли батарея принимать заряд или размыкает ли цепь защитное устройство.

Контроллер солнечного зарядного устройства управляет энергией постоянного тока между фотоэлектрической батареей и аккумулятором. Он регулирует зарядку в пределах электрических ограничений и настроек массива, контроллера и аккумулятора. Оно не заменяет систему управления батареями, инвертор, защиту постоянного тока или квалифицированную проверку установки.

Таким образом, практический вопрос заключается не только в том, что делает контролер. Это то, какое наблюдение и оценка могут объяснить симптом, не создавая другого риска. Приведенная ниже последовательность действий помогает покупателю собрать полезные доказательства, отклонить несовместимую конструкцию и узнать, когда следует прекратить дистанционную диагностику.

Начните с симптома, а не каталога продуктов

Начните с информации, которую можно прочитать, не открывая оборудование и не прикасаясь к проводникам, находящимся под напряжением. Запишите точную модель контроллера, время, погоду, фотоэлектрическое напряжение, напряжение батареи, зарядный ток, рабочую стадию, температуру и код сигнализации. Одно нулевое значение мало о чем говорит. Группа показаний, снятых в один и тот же момент, дает поставщику или установщику отправную точку.

Прекратите эксплуатацию оборудования при наличии дыма, запаха гари, попадания воды, расплавленной изоляции, оголенного проводника, необычного тепла, повторяющихся защитных действий или незнакомого сигнала тревоги батареи. Сфотографируйте дисплей и этикетки из безопасного положения, а затем обратитесь в квалифицированную службу поддержки.

Обсуждения реальных пользователей часто сразу переходят от нулевого значения зарядки к подозрению в неисправности контроллера. Тот же симптом может также возникнуть из-за плохого подключения аккумулятора, открытого защитного устройства, ограничения управления аккумулятором, слабых фотоэлектрических условий или настройки, не соответствующей аккумулятору. Замена контроллера до разделения этих категорий может привести к увеличению капитальных затрат, оставив при этом первоначальную неисправность.

Проследите путь питания, прежде чем обвинять контроллер

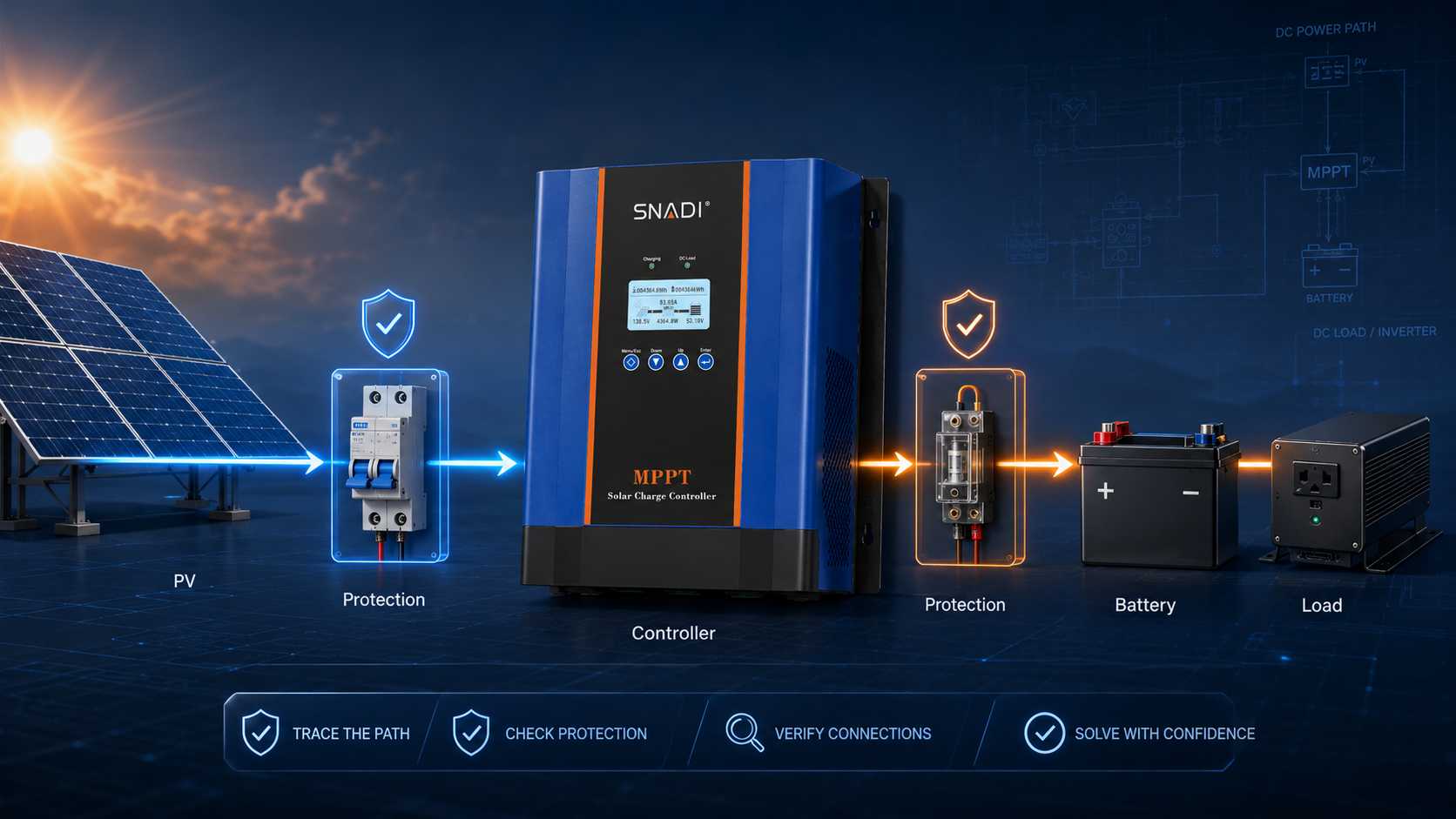

Запишите систему в виде одной строки: фотоэлектрическая батарея, изоляция постоянного тока и защита от перегрузки по току, контроллер заряда, защита аккумулятора, аккумулятор, а затем нагрузки постоянного тока или инвертор. Между массивом и аккумулятором находится автономный контроллер заряда солнечной батареи. Бытовые нагрузки переменного тока обычно получают питание через инвертор, а не через нагрузочную клемму контроллера.

Эта простая диаграмма предотвращает три распространенные ошибки при покупке. Во-первых, гибридный инвертор уже содержит один или несколько входов MPPT, поэтому другой автономный контроллер может дублировать функцию. Во-вторых, система управления батареями защищает элементы и может ограничивать зарядку, но не заменяет внешний контроллер. В-третьих, дисплей контроллера может сообщать значение локальной клеммы, которое отличается от значения на аккумуляторе, когда соединение, кабель или защитное устройство создают проблему.

Попросите установщика или поставщика отметить каждый компонент, который может прервать зарядку. В этот список входят отключение массива, предохранитель, прерыватель, контактор батареи, команда управления батареей, состояние защиты контроллера или настроенный предел заряда. Список более полезен, чем изменение нескольких настроек одновременно, поскольку он сохраняет четкую причину и следствие.

Прежде чем сравнивать MPPT и PWM, пройдите три рейтинговых параметра.

Ворота первые: входное напряжение фотоэлектрической батареи — это граница

Соберите данные о модуле Voc, модуле Vmp, количестве последовательно соединенных модулей, максимальном входном PV-напряжении контроллера и рабочем диапазоне MPPT. Эти цифры отвечают на разные вопросы. Максимальное входное напряжение является границей. Рабочий диапазон — это то место, где отслеживание предназначено для работы. Vmp — это рабочее значение модуля, а Voc представляет состояние разомкнутой цепи.

В эту проверку входит температура, поскольку напряжение модуля может меняться при изменении температуры элемента. Строка, которая кажется приемлемой в результате сравнения этикеток для теплой погоды, может потребовать другого заключения в соответствии с методом расчета, необходимым для самых холодных ожидаемых условий. Не рассматривайте максимум контроллера как цель. Используйте текущий паспорт модуля, руководство по контроллеру, условия на месте и местный метод проектирования.

Ворота два: зарядный ток и напряжение батареи отвечают на разные вопросы

Номинальный ток обычно описывает сторону зарядки аккумулятора, в то время как фотоэлектрический вход имеет собственное напряжение и ток. Модель 75 на 15 означает максимальное фотоэлектрическое напряжение 75 В и максимальный зарядный ток батареи 15 А. Правило наименования принадлежит этим моделям, но к каждому предложению применим более широкий урок: определите, какие клеммы и условия эксплуатации описывает каждое число.

Контроллер, способный выдавать больший ток, не означает, что батарея должна принимать этот ток. Ограничения производителя батареи, конструкция кабеля, защитные устройства, температура и система управления батареями могут устанавливать более низкий потолок. При выборе размера контроллера заряда солнечной энергии принимается решение о наименьшем применимом пределе системы.

Третий этап: профиль батареи и температура должны совпадать

Химический состав батареи — это не ярлык меню, о котором можно догадаться по внешнему виду. Свинцово-кислотная зарядка может потребовать режима объемной, абсорбционной, плавающей, уравнительной и температурной компенсации в соответствии с указаниями производителя аккумулятора. Для литиевых батарей могут потребоваться разные пределы напряжения, поведение при прекращении заряда, температурные ограничения и поддержка связи.

МЭК 62509 применяет минимальные требования к функционированию и производительности к фотоэлектрическим контроллерам заряда, используемым со свинцово-кислотными батареями. Этот конкретный объем является полезным предупреждением для закупок: стандартная ссылка на один химический препарат не доказывает поддержку другого химического препарата. Использование лития должно быть подтверждено точной документацией контроллера и требованиями к батарее. См. область применения IEC 62509 для получения информации о вспомогательной области и техническом контексте.

Прежде чем запрашивать окончательную модель контроллера, отправьте поставщику паспорт модуля, предлагаемое последовательное и параллельное расположение, паспорт батареи, требования к связи для управления батареей, диапазон температур на объекте, длину кабеля и блок-схему системы. Этот пакет гораздо более ценен, чем просто мощность панели.

Выберите MPPT или PWM для соответствия системе

PWM и MPPT описывают различные способы управления соотношением между фотоэлектрическими модулями и напряжением батареи. ШИМ-контроллер подключает массив напрямую к аккумулятору во время зарядки, поэтому работа массива регулируется напряжением аккумулятора. Это может подойти для небольшой, специально подобранной системы с умеренным потреблением энергии и веской причиной для контроля стоимости оборудования.

Контроллер заряда солнечной батареи MPPT использует преобразование постоянного тока, чтобы позволить массиву работать при напряжении, отличном от напряжения батареи, в то время как он управляет выходной мощностью зарядки. Sandia и IEA PVPS отмечают, что максимальное напряжение питания зависит от освещенности и температуры и что алгоритм MPPT регулирует напряжение для достижения максимальной мощности. Это поддерживает условную выгоду, а не один фиксированный прирост энергии для каждого объекта.

Финансовое сравнение должно включать не только покупную цену. Более дешевая конструкция ШИМ может быть разумной для небольшой согласованной аккумуляторной системы. Это также может привести к более высоким эксплуатационным расходам, если потеря возможности зарядки приводит к использованию генератора или оставляет недостаточный резерв после отключения электроэнергии. Контроллер MPPT стоит дороже и требует дополнительной работы по настройке, однако эта стоимость может быть оправдана там, где рекуперация энергии, прокладка кабелей, мониторинг или расширение имеют измеримую ценность.

Разместите контроллер CM

Для системы, спроектированной на основе отдельного контроллера, мы используем контроллер солнечной зарядки SNADI/SNAT Solar CM MPPT в качестве соответствующего семейства продуктов. Мы перечисляем варианты CM 30A, 40A, 50A, 60A, 80A и 100A. Он также публикует различные рабочие диапазоны MPPT и максимальные значения входной мощности панели для аккумуляторных систем на 12 В, 24 В и 48 В.

Одна и та же модель CM может иметь различное указание мощности панели при изменении напряжения аккумуляторной системы. Покупателю по-прежнему необходимо подтвердить Voc массива в расчетных условиях, Vmp, расположение струн, химический состав батареи, допустимый ток заряда, потребности в связи, условия корпуса и текущую версию руководства.

Семейство CM подходит, когда автономная ступень MPPT является частью запланированной архитектуры батареи постоянного тока. Это может быть неправильным дополнением, если гибридный инвертор уже содержит подходящие входы MPPT. В этом случае проверьте пределы встроенного инвертора и поддерживаемую архитектуру батареи, прежде чем добавлять другой путь зарядки.

Превратите мониторинг в решение об эскалации

Мониторинг должен производить пакет поддержки, а не уверенность в работе с оборудованием постоянного тока. Запишите модель контроллера и серийный номер, версию руководства, дату и время, погоду, фотоэлектрическое напряжение, напряжение батареи, ток заряда, стадию заряда, температуру контроллера, код ошибки, последние изменения настроек и четкие фотографии этикеток.

Используйте этот пакет, чтобы выбрать один из трех путей. Документированная настройка, четко указанная в руководстве, может быть проверена при поддержке поставщика. Вопросы прошивки, связи с аккумулятором или совместимости решаются поставщиками оборудования. Повторные отключения, повреждение проводки, аномальное нагревание, воздействие воды, проблемы с защитой или необъяснимые перепады напряжения требуют квалифицированной проверки на месте.

Избегайте повторных сбросов и случайных изменений профиля. Они могут удалить полезные доказательства и ввести вторую ошибку. Дисциплинированный учет сокращает время поддержки, защищает переговоры по гарантии и помогает технику решить, какие инструменты и запасные части могут потребоваться до прибытия.

Заключение

Решение о контроллере солнечного зарядного устройства становится более безопасным, когда симптом отделен от выбора продукта. Сначала зафиксируйте показания. Затем проследите путь силы. Прежде чем сравнивать MPPT с PWM или выбирать модель, передайте значения фотоэлектрического напряжения, тока батареи и вентилей профиля батареи.

Для автономной архитектуры зарядки отправьте нашей команде инженеров паспорт фотоэлектрического модуля, план цепочки, паспорт батареи, диапазон температур на объекте, длину кабеля и блок-схему системы. Мы можем проверить, подходит ли контроллер солнечной зарядки CM MPPT к проекту, и определить вопросы модели, которые необходимо решить перед установкой.
