Типы фотоэлектрических инверторов для солнечных проектов, требующих четкого соответствия

Выбор типа фотоэлектрических инверторов – это системное решение. Правильный блок должен соответствовать кровле, электроснабжению, нагрузкам, которые имеют значение во время отключения электроэнергии, и работам, необходимым для обслуживания объекта. Чистая крыша с предсказуемым использованием в дневное время требует архитектуры, отличной от архитектуры магазина, где необходимо поддерживать работу охлаждения, или удаленного объекта, который зависит от насоса после захода солнца.

Это особенно актуально для Чили, где национальный координатор зафиксировал 12 314,2 МВт солнечной мощности в 2025 году. Совместимость сети, настройки защиты и реалистичный план эксплуатации заслуживают внимания, прежде чем покупатель сравнит цены на инверторы.

В SNADI/SNAT Solar мы начинаем с нагрузок, схемы крыши и электрических границ. Инвертор появится после этого обзора. Это простой порядок работы, но он предотвращает множество дорогостоящих изменений в проекте на более поздних стадиях.

Начните с ограничений проекта

Категория продукта не рассказывает всей истории. Прежде чем выбирать инвертор, определите, что объект пытается защитить или улучшить. Пять вопросов, приведенных ниже, превращают обширный разговор о солнечной энергии в инженерное задание.

· Расположен ли массив на одной чистой плоскости крыши или разделен по направлениям и высотам

· Перемещается ли тень по каким-либо модулям в течение полезного производственного периода?

· Добавит ли владелец батарею сейчас, позже или не добавит вообще

· Какие цепи должны продолжать работать, когда электроэнергия недоступна

· Есть ли на объекте однофазное или трехфазное коммерческое электроснабжение?

Эти вопросы влияют как на капитальные затраты, так и на операционный риск. Более дешевый инвертор может стать дорогим вариантом, когда для модернизации батареи требуется дополнительное преобразующее оборудование, когда один заштрихованный модуль тянет веревку вниз или когда нагрузка двигателя вызывает повторяющиеся отключения. Больше оборудования не означает автоматически лучше. Дополнительные затраты должны иметь четкую цель, например, сохранение продуктивного времени, избежание перепроектирования или сокращение времени, затрачиваемого на поиск неисправностей.

Попросите запись на объекте до того, как список оборудования будет окончательным. На нем должны быть показаны плоскости крыши, места регулярного затенения, предполагаемые группы модулей, положение инвертора, трасса кабеля и цепи, предназначенные для резервного копирования. Эта запись дает покупателю возможность проверить, соответствует ли предложение сайту. Это также дает установщику более четкую точку передачи, когда ответственность переходит от проектирования к вводу в эксплуатацию.

Сравните основные типы фотоэлектрических инверторов

Приведенное ниже сравнение является вспомогательным средством для принятия решения, а не цитатой. Это дает покупателю отправную точку для обсуждения геометрии крыши, доступа к обслуживанию и приоритетов резервного копирования.

Наилучший результат получается при сопоставлении архитектуры с механизмом потерь. Дом с прозрачной крышей и отсутствием необходимости в резервном копировании может больше всего выиграть от простой конструкции строп и продуманного размещения модулей. На предприятии розничной торговли с критически важным охлаждением определенный резервный путь может оказаться более ценным, чем самая низкая цена на оборудование.

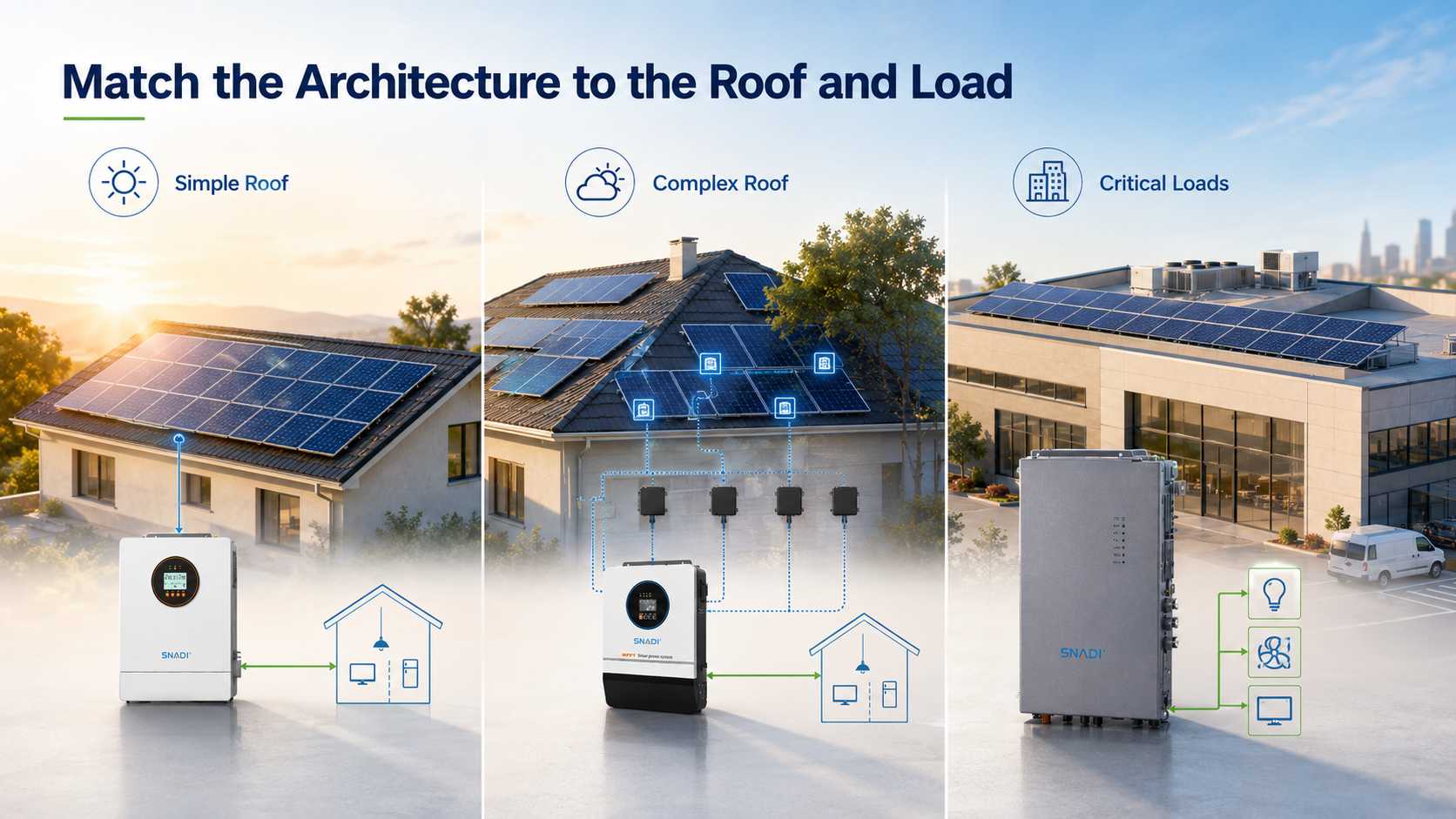

Сопоставьте архитектуру с крышей и нагрузкой

Струнный инвертор для простого массива

Струнный инвертор объединяет выход постоянного тока из групп модулей в центральный блок. Часто это практический вариант затрат, когда плоскости крыши имеют одинаковую ориентацию, модули видят одинаковый солнечный свет, а сервисная группа может подключиться к настенному инвертору без проведения работ на крыше. Централизованный доступ позволяет упростить плановый осмотр и замену. Ограничением является поведение общей строки. Затенение, загрязнение или несоответствие одного модуля могут повлиять на группу. Это не делает струнное оборудование непригодным. Это означает, что крыша должна быть честной в отношении ее экспозиции и планировки.

Микроинвертор для контроля уровня модуля

Микроинвертор преобразует мощность в каждом модуле. Это может иметь смысл в отношении дымоходов, мансардных окон, нескольких направлений крыши или плана небольших пристроек с течением времени. Видимость на уровне модуля также может помочь установщику быстрее изолировать слабый модуль.

Стоимость жизненного цикла заслуживает того же внимания, что и первоначальная покупка. Электроника на крыше может потребовать больше времени доступа во время замены. Используйте этот подход там, где контроль на уровне модуля имеет видимую пользу для производства или диагностики, а не просто потому, что эта категория кажется более сложной.

Оптимизатор мощности для массива смешанных условий

Оптимизаторы мощности сохраняют центральный инвертор, добавляя оборудование на уровне модуля. Они могут предложить средний путь, когда часть крыши подвержена повторяющейся тени, а покупатель все еще хочет иметь центральную точку обслуживания. Перед заказом подтвердите разрешенное соединение оптимизатора и инвертора, ограничения на комплектацию и обязанности по обслуживанию.

Оптимизатор не может исправить плохую компоновку. Перемещение нескольких модулей подальше от обычной тени может принести большую отдачу, чем установка электроники на каждый модуль. Обследование объекта должно установить это до того, как будет составлена ​​спецификация.

Гибридный инвертор для определенных резервных нагрузок

Гибридный инвертор заслуживает заблаговременного внимания, когда планируется установка батареи или когда определенные нагрузки должны продолжать работу в случае отключения электроэнергии. Целью не обязательно является резервное копирование всего здания. Во многих проектах панель критической нагрузки для холодильного оборудования, коммуникаций, торгового оборудования, освещения и небольшого насоса дает более полезный результат, чем помещение каждого контура на хранение.

Наш автономный солнечный инвертор ES IP54 доступен в версиях мощностью 6,2 кВт и 12 кВт, с защитой IP54 и возможностью работы в автономном режиме. Его можно рассмотреть, если проект объекта требует использования фотоэлектрических систем, батарей, сети или генератора, а также выбранных бытовых или офисных нагрузок. Тип батареи, приоритет зарядки, размер кабеля и конструкция резервной панели по-прежнему необходимо проверять как часть всей системы.

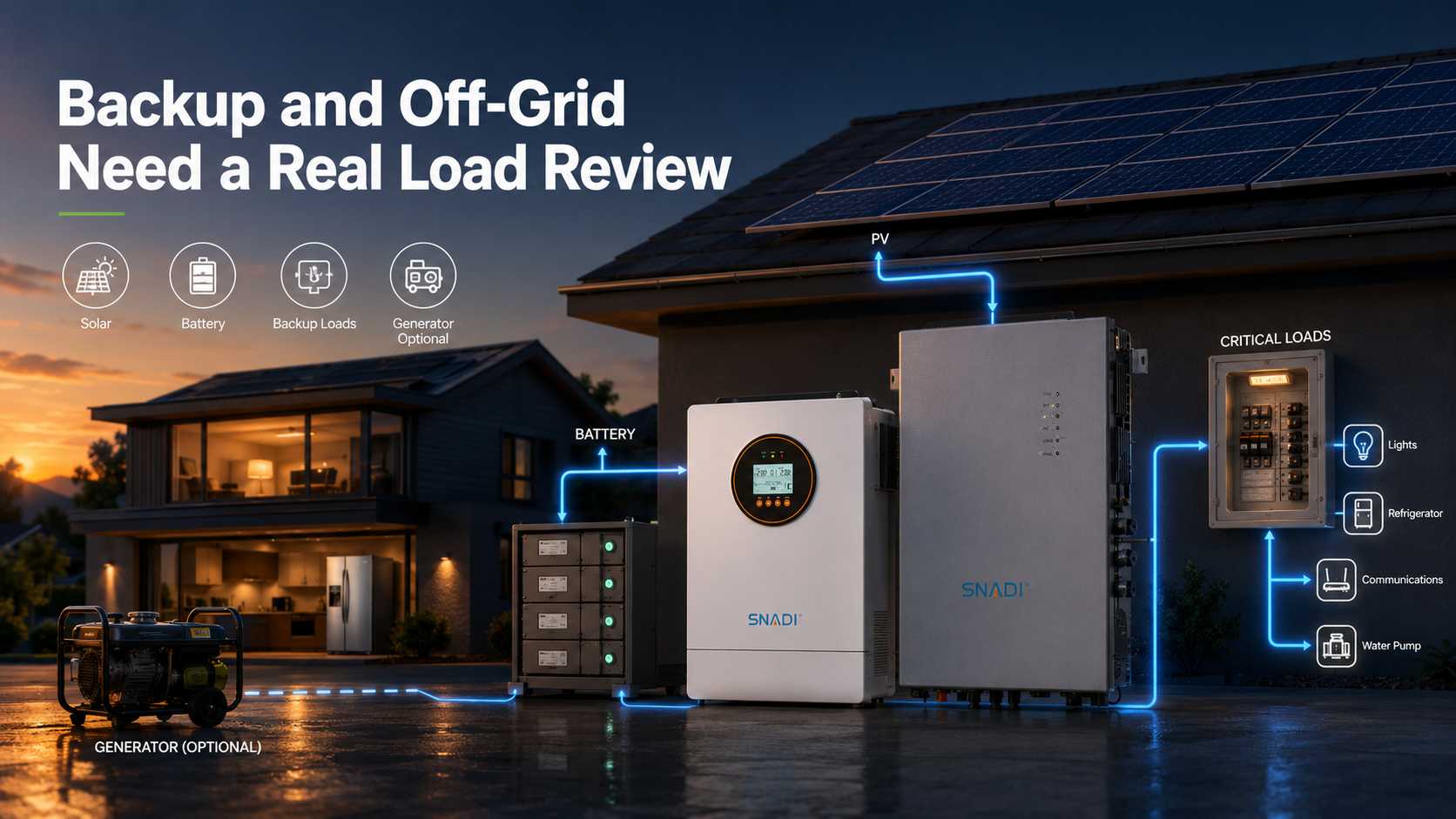

Рассматривайте выбор вне сети как проверку надежности

Автономный инвертор должен обеспечивать полезную мощность переменного тока без сети. Поэтому он должен работать с током батареи, потребностью в запуске двигателя, ежедневным интервалом солнечной зарядки и любой входной мощностью генератора. Изделие, подключенное к сети с подключенной батареей, автоматически не является подходящей заменой.

Наша линейка автономных гибридных солнечных инверторов NKH работает от 1,2 до 12 кВт и включает в себя встроенный MPPT с чистым синусоидальным выходом. Для мастерской, фермы или сельской точки обслуживания мы сопоставляем выбор со списком загрузки, а не с номером заголовка массива. Освещение, компьютеры и охлаждение могут комфортно работать на одном уровне мощности, в то время как пусковая нагрузка насоса или компрессора может изменить требуемый размер инвертора.

1. Перечислите ежедневное потребление энергии в кВтч и отделите основные нагрузки от дополнительных.

2. Запишите максимальную одновременную нагрузку и двигатель с самым трудным запуском.

3. Установите необходимые часы или дни резервного копирования исходя из фактического операционного риска.

4. Подтвердите напряжение аккумулятора, допустимый зарядный ток, связь BMS и резервный путь к сети или генератору.

Для этого анализа также необходимы параметры кабеля, защита от перегрузки по току, заземление, вентиляция и четкий план ввода в эксплуатацию. Настраиваемый приоритет зарядки полезен только в том случае, если эти физические данные верны.

Поддержка генераторов требует такой же дисциплины. Подтвердите номинал генератора, поведение напряжения и схему переключения при вероятных сочетаниях нагрузок. Генератор, который обеспечивает освещение, все еще может испытывать проблемы при зарядке аккумулятора во время запуска двигателя. Цель состоит в том, чтобы определить последовательность операций, которой могут следовать владелец и сервисная группа, а не полагаться на предположение, что все доступные источники будут работать вместе без ограничений.

Функции интеллектуального инвертора могут включать в себя управление активной или реактивной мощностью, характеристику напряжения, частотную характеристику и связь. Формирование сетки более специфично. При подходящих условиях он может установить напряжение и частоту для изолированной системы. Эти возможности имеют значение по мере роста поколения подключенных к инверторам устройств, но они не являются обязательным требованием по умолчанию для каждого проекта на крыше.

IEA PVPS описывает потенциал фотоэлектрических и фотоэлектрических гибридных систем для поддержки услуг, связанных с частотой, по мере развития требований к сети. Для домашнего хозяйства или малого бизнеса практические вопросы более прямые: что требуется коммунальному предприятию в точке подключения, нужна ли объекту поддержка при отключении электроэнергии, может ли батарея обеспечить заданную мощность и энергию и кто будет настраивать параметры связи после передачи.

Мы фокусируемся на функции, которая обслуживает операционный случай. Звуковая нагрузка и конструкция аккумулятора должны стоять выше языка функций. Благодаря этому объем будет понятен владельцу и удобен для установщика.

Проверьте коммерческие и установочные границы

Небольшую коммерческую трехфазную систему не следует оценивать как домашнюю резервную систему. Проверьте баланс фаз, нагрузки двигателя, пиковые нагрузки, координацию защиты и местные условия межсетевого соединения. Аптека, магазин или профессиональный офис должны начать с стоимости потерянного торгового времени или испорченных товаров, а затем решить, какие схемы оправдывают поддержку хранения.

Для удаленного местоположения начните с аудита нагрузки и местного солнечного ресурса, затем вместе определите мощность инвертора и емкость аккумулятора. Для дома со стабильной сетью батарея может оставаться необязательной. Это различие помогает избежать использования большой батареи, которая защищает малоценные нагрузки, оставляя при этом реальный бизнес-риск нерешенным.

Мониторинг должен быть назначен до окончания ввода в эксплуатацию. Решите, кто будет получать оповещения, кто имеет право изменять настройки и как будет эскалироваться проблема, если владелец не может устранить ее локально. Портал мониторинга полезен, когда он поддерживает реальный процесс реагирования. Без поименованной ответственности данные могут выявить проблему, не уменьшая продолжительность или стоимость этой проблемы.

Проверка закупок перед подписанием

· Напряжение, ток фотоэлектрической батареи и окно MPPT при местных температурных условиях

· Непрерывная выходная мощность и потребность в запуске двигателя

· Химический состав аккумуляторов, напряжение, совместимость с BMS и полезная емкость.

· Объем панели критической нагрузки и реалистичная продолжительность резервного копирования

· Положение корпуса, пыль, влажность, пространство для охлаждения и прокладка кабелей

· Разрешение на использование местной сети, настройки защиты от изолирования и требования к защите.

· Мониторинг доступа, ввода в эксплуатацию, условий гарантии и местного маршрута обслуживания.

Безопасность — это часть закупок, а не вещь, которую следует оставить на последний визит. IEC 62109 3 охватывает требования безопасности для электронных устройств, используемых с фотоэлектрическими элементами. Подтвердите применимую сертификацию и местные правила установки для всей системы, а не сравнивайте только номинальную мощность.

Заключение

Правильный тип фотоэлектрического инвертора начинается с ограничения, которое стоит покупателю денег. Это может быть тень, сложная геометрия крыши, будущая батарея, перебои в работе или удаленная нагрузка, которая не может дождаться подачи электроэнергии. Простые массивы могут предпочитать строковую архитектуру. Сложные крыши могут оправдать оборудование модульного уровня. Хранение и резервное копирование могут оправдать гибридный путь, в то время как удаленные системы нуждаются в реальной автономной нагрузке и проверке батареи.

Предоставьте нам план крыши, однолинейную схему, профиль нагрузки, схему установки батарей и условия установки. Мы можем использовать эти входные данные для определения архитектуры инвертора, которая соответствует проекту, может быть безопасно установлена ​​и практична в обслуживании.
