Два поставщика могут предложить монокристаллическую солнечную панель одинаковой мощности, одновременно выполняя разные инженерные работы. Один модуль может пропускать больший ток, занимать большую длину крыши и требовать другого плана подъема. Другому может потребоваться больше модулей для целевого массива, но его будет легче разместить вокруг вентиляционных отверстий и маршрутов доступа. Предложение, в котором указано только монопанель, не дает покупателю достаточно информации для проверки любого варианта.

Практический стартовый вопрос прост: какова точная модель производителя и соответствует ли ее текущий технический паспорт инвертору, месту установки, диапазону температур и плану обслуживания? Монокристаллический идентифицирует семейство клеточного материала. Он не определяет размеры модуля, электрические ограничения, детали разъемов, свидетельства квалификации или гарантийную ответственность. Эти факты уровня модели определяют решение о покупке.

В руководстве по фотоэлектрическим элементам Министерства энергетики США объясняется , что фотоэлектрический элемент содержит полупроводниковый материал, который поглощает солнечный свет и преобразует его в электричество. Этот принцип определяет, как работает клетка. Это не доказывает, что конкретный модуль подходит для конкретного проекта.

Начните с точного номера модели

Знакомое сравнение монокристаллических и поликристаллических материалов может объяснить старые категории материалов, но это слабый метод окончательной покупки. Большинство текущих предложений требуют сравнения моделей и моделей внутри одного и того же широкого семейства технологий. Покупатель должен знать, соответствует ли каждый вариант доступной площади, не выходит ли за пределы оборудования и поставляется ли он с доказательствами, которые можно использовать при приемке и во время предъявления гарантийной претензии.

Прежде чем принять замену, проверьте напряжение, ток, размеры, вес, разъем, квалификационные документы, условия гарантии и влияние на конструкцию струны. Самая низкая цена модуля может привести к увеличению стоимости проекта, если необходимо изменить стойки, проводку, транспортировку или согласование.

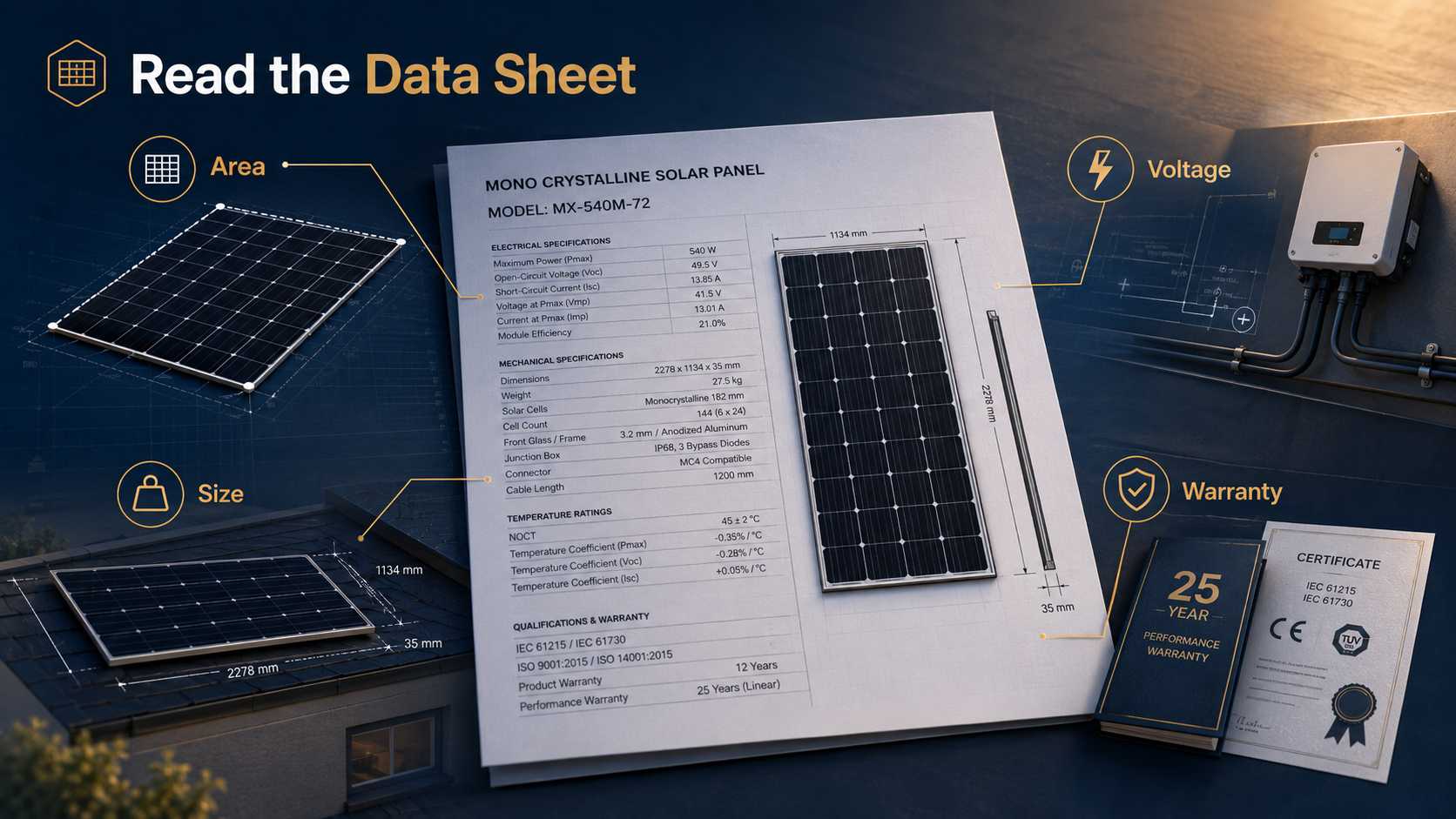

Прочтите технический паспорт как четыре решения

Таблицу данных проще использовать, если каждое поле отвечает на вопрос о покупке. Прочитайте его в четыре прохода. Сначала решите, сколько массива поместится. Затем проверьте электрическую схему. Следующий обзор ограничений, связанных с окружающей средой и обращением. В завершение проверьте, достаточно ли квалификационных и гарантийных документов для принятия проекта.

Номинальная мощность и полезная площадь

Номинальная мощность — это выходная мощность модуля в указанных условиях испытаний. Эффективность модуля описывает долю солнечной энергии, попадающей на площадь модуля, которая при этом условии превращается в электроэнергию. Более высокая эффективность может помочь, когда полезная площадь крыши ограничена, но покупатель должен сравнить всю планировку, а не только проценты, указанные в паспорте.

Модуль высокой мощности может быть слишком длинным для разделенной крыши или блокировать необходимый доступ. Меньший модуль иногда может более эффективно использовать нестандартную площадь, даже если требуется больше модулей. Запишите размеры модулей, зазоры, положения направляющих и количество фактически поместившихся модулей. Соответствующим результатом является номинальная емкость массива внутри полезной компоновки, а не максимальная мощность одного модуля.

Эффективность также не гарантирует годовую энергию. Ориентация, затенение, рабочая температура, загрязнение, потери в проводке, работа инвертора и время простоя по-прежнему влияют на выходную мощность. Сравнивайте годовую энергию только в том случае, если конкурирующие проекты используют одни и те же предположения о погоде, планировке, затенении и потерях.

Напряжение и ток

Voc — напряжение холостого хода, Isc — ток короткого замыкания. Vmp и Imp описывают напряжение и ток при максимальной мощности в указанных условиях испытания. Эти значения определяют возможные последовательные и параллельные схемы, а также то, остается ли массив в пределах ограничений инвертора или контроллера заряда.

Последовательные соединения повышают напряжение. Параллельное соединение увеличивает ток. Холодные условия могут повысить напряжение модуля, поэтому цепочка, которая выглядит приемлемой при номинальном значении, указанном в паспорте, может превысить максимальное входное напряжение оборудования при минимальной расчетной температуре проекта. Ограничения по току, размер кабеля, номиналы разъемов и защитные устройства также требуют расчета проекта.

Температура Размер и вес

Температурные коэффициенты показывают, как изменяется установленное электрическое значение при изменении температуры элемента. Запишите коэффициент максимальной мощности и напряжения холостого хода из паспорта конкретной модели. Общее утверждение о тепловых характеристиках не может заменить эти модельные значения. Коэффициент напряжения особенно важен для проверки цепочки в холодном состоянии, а коэффициент мощности помогает объяснить снижение выходной мощности по мере нагревания модуля.

Размеры и вес влияют на покрытие крыши, расстояние между рельсами, подъем, транспортировку и обзор конструкции. Модули большего размера могут сократить количество модулей и объем работ по подключению, но их сложнее переносить через ограниченный доступ или размещать вокруг препятствий на крыше. План обработки должен отражать фактический формат модуля, а не общий размер панели, используемый на ранних этапах процесса продаж.

Квалификационная гарантия и механические ограничения

Запишите максимальное напряжение системы, информацию о механической нагрузке, номинальную мощность распределительной коробки, информацию о разъемах и класс применения для модели. Подтвердите, какие сертификаты применимы к конкретному семейству модулей и какие дополнительные документы требуются в соответствии с проектным контрактом или местными властями. Имя сертификата без соответствующей области модели является неполным доказательством.

На официальной странице IEC 61215 Часть 2 описаны процедуры испытаний для квалификации конструкции и утверждения типа наземных фотоэлектрических модулей. Квалификация поддерживает определенную проверку закупок, но не заменяет проверку электрических, структурных, противопожарных или монтажных работ на конкретном объекте.

Для сравнения гарантий требуется нечто большее, чем просто продолжительность. Проверьте гарантию на продукт, гарантию на электропитание, дату начала, исключения, регистрацию, доказательства, необходимые для подачи претензии, а также юридическое лицо, ответственное за поддержку. Более длительный период заголовка имеет ограниченную ценность, если модель неясна или покупатель не может определить процесс подачи претензии.

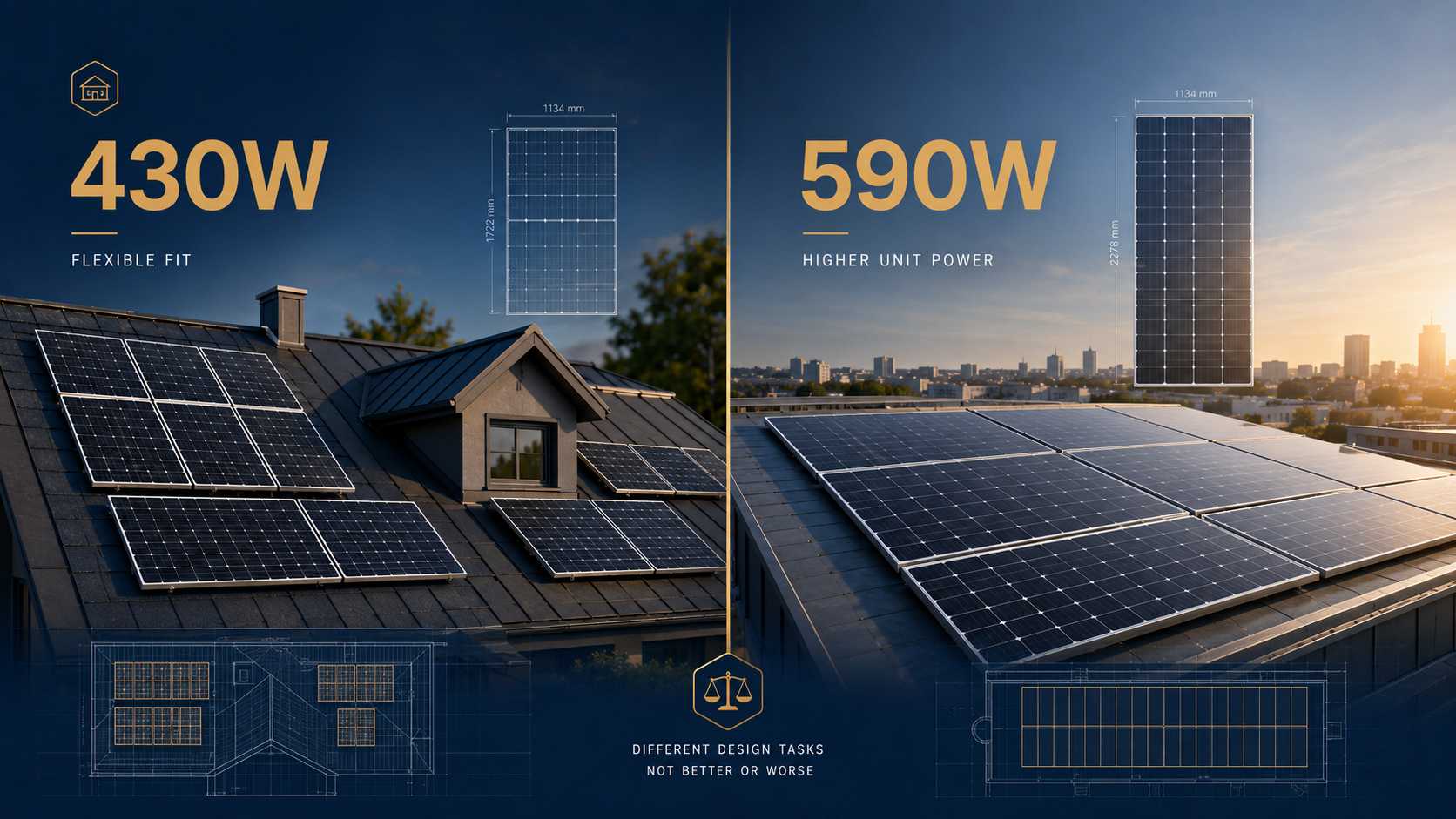

Сравните 430 Вт и 590 Вт как разные задачи проектирования

В нашу линейку высокоэффективных монокристаллических солнечных панелей типа N входят варианты мощностью 200 Вт, 300 Вт, 430 Вт и 590 Вт. Диапазон показывает, почему фамилия — это только начало выбора. Варианты мощностью 430 Вт и 590 Вт относятся к семейству типов N, однако их размеры, электрические характеристики и требования к обращению определяют разные проектные решения.

Для варианта мощностью 430 Вт солнечная панель SNADI/SNAT имеет напряжение 38,49 В (Voc), 14,23 А (Isc), 31,88 В (Вмп), 13,49 А (Имп) и КПД модуля 22,02%. Его размеры составляют 1722 на 1134 на 30 миллиметров, а вес — 24,7 килограмма. На странице также указано максимальное напряжение системы 1500 В и распределительная коробка IP68 для этой опции.

Вариант мощностью 590 Вт имеет напряжение 51,02 В (Voc), 14,47 А (Isc), 42,37 В (Вмп), 13,69 А (Имп) и КПД модуля 22,45%. Его размеры составляют 2278 на 1134 на 30 миллиметров, а вес — 28,4 килограмма. Он также имеет максимальное системное напряжение 1500 В и распределительную коробку IP68.

Вариант мощностью 590 Вт не является автоматически лучшей покупкой. Более высокая мощность устройства может уменьшить количество модулей в целевом массиве, но более длинный формат и более высокое напряжение меняют компоновку, обработку и расчет строк. Вариант мощностью 430 Вт может легче соответствовать ограниченной схеме крыши, в то время как для достижения той же мощности массива может потребоваться больше модулей, разъемов и точек крепления. Прежде чем сделать выбор, сравните полезные размеры, конструкцию, пределы инвертора, емкость целевого массива, доступ к транспортировке и способ установки.

Мы используем эти цифры в качестве примера для чтения, а не в качестве замены проектированию. Точное количество модулей и расположение цепочек необходимо рассчитывать с учетом выбранного инвертора или контроллера, диапазона температур на объекте и применимых требований к установке. Те же границы применяются к жилым, небольшим коммерческим и складским проектам.

Установите модуль обратно в полную систему

После просмотра технических данных спросите, какая полная конструкция соответствует цели покупателя с приемлемым техническим риском и риском закупок. Показатель эффективности модуля не может соответствовать годовой энергии переменного тока. Компоновка массива, модель инвертора, температура, затенение, ориентация, подключение и эксплуатационные потери работают вместе.

В официальной фотоэлектрической документации модели System Advisor объясняется, что подробная фотоэлектрическая модель использует отдельные модели модуля и инвертора и может учитывать температуру, затенение и другие системные потери. Это правильная логика сравнения, даже если в небольшом проекте используется более простой инструмент проектирования.

Для ограниченной крыши сначала определите, сколько модулей поместится, с учетом ограничений доступа и монтажа. Затем сравните ожидаемую годовую энергию, используя те же предположения о погоде, ориентации, затенении и потерях. Для автономной системы или системы хранения добавьте профиль ежедневной нагрузки, требования к заряду аккумулятора, ограничения контроллера и цель резервного копирования. Мощность панели сама по себе не может быть напрямую сопоставлена ​​с прибором без расчетов времени и энергии.

Работа по замене требует такой же дисциплины. Не подключайте новый монокристаллический модуль к существующей цепочке только потому, что мощность кажется близкой. Сравните Vmp, Imp, Voc, Isc, тип разъема, физическое соответствие и поведение всей строки. Несоответствие тока может ограничить выходную мощность цепочки, а изменение напряжения может вывести работу инвертора за пределы предполагаемого окна. Квалифицированный дизайнер должен пересмотреть схему, если исходная модель недоступна.

Держите компромиссы видимыми. Больший формат питания может уменьшить баланс величин системы, но увеличить сложность управления. Более высокая эффективность может принести пользу на ограниченной площади, в то время как более дешевый модуль все равно может дать хороший результат проекта там, где доступно пространство. Лучший выбор зависит от стоимости установленной системы, ожидаемого энергопотребления, документации, риска доступа и обслуживания, а не от одной спецификации.

Заключение

Обоснованное решение о монокристаллической солнечной панели начинается с выбора точной модели и связывает ее паспорт с полезной площадью, обращением, пределами инвертора, температурой, квалификационными данными, гарантийной ответственностью и общими границами цен. Номер модели должен оставаться неизменным от предложения до момента установки и регистрации гарантии.

Отправьте нам предлагаемую модель модуля, актуальный технический паспорт, модель инвертора или контроллера, полезные установочные размеры и назначение системы. Наша инженерная группа SNADI/SNAT Solar может помочь организовать контрольный список совместимости и доказательств. Окончательные решения по струнам, конструкции, защите и местным нормам должны быть подтверждены квалифицированными специалистами перед установкой.
