Панель находится на солнечном свете. На дисплее отображается фотоэлектрическое напряжение, однако зарядный ток остается нулевым. Это показание не доказывает, что контроллер вышел из строя. Это означает, что система достигла точки принятия решения. Контроллер может ожидать получения полезной фотоэлектрической мощности, поддерживать полную батарею, реагировать на систему управления батареями, ограничивать ток по температуре или следовать настройке, которая не соответствует установленной батарее.
Так как же на практике работает контроллер заряда солнечной энергии? Он сравнивает условия на стороне массива с условиями на стороне батареи, затем регулирует передачу энергии в пределах своих электрических пределов и алгоритма зарядки. Он может подавать доступный ток, удерживать заданное напряжение, уменьшать выходную мощность, приостанавливать или останавливать. Он не может заставить небольшой или затененный массив производить номинальную мощность, а также не может обеспечить безопасность несовместимого профиля батареи.
Цикл зарядки — наиболее полезный способ понять это поведение. Он превращает абстрактное определение в последовательность, которую может наблюдать владелец, установщик или покупатель. Это также создает дисциплинированный метод устранения неполадок: определите текущую стадию, запишите доказательства и проконсультируйтесь с точными руководствами по контроллеру и аккумулятору, прежде чем изменять настройку.
Чем на самом деле управляет контроллер
В небольшой системе постоянного тока есть несколько действующих лиц. Фотоэлектрическая батарея вырабатывает напряжение и ток, которые изменяются в зависимости от освещенности, температуры, состояния проводки и нагрузки, приложенной к батарее. Контроллер принимает этот ввод только в пределах определенного окна. Аккумулятор накапливает энергию и устанавливает ограничения по напряжению, зарядному току и температуре. Система управления литиевыми батареями может разрешать, уменьшать или блокировать зарядку. Нагрузки потребляют энергию одновременно, поэтому выходной ток контроллера и чистый ток батареи могут не совпадать.
Эти роли имеют значение при поиске неисправностей. На дисплее может отображаться выходной сигнал контроллера, в то время как отдельный монитор батареи показывает меньший ток, поскольку часть энергии потребляет холодильник, радиоприемник или инвертор. Контроллер также не является тем же устройством, что и инвертор, хотя некоторые гибридные инверторы включают функцию MPPT. Отдельный контроллер по-прежнему требует совместимой проводки, защиты, настроек аккумулятора и координации с любым другим источником зарядки.
Таким образом, контроллер регулирует границу, а не всю энергосистему. Для запуска ему требуется достаточное фотоэлектрическое напряжение и мощность, наличие аккумулятора, разрешенного для зарядки, допустимые температурные условия и настройки, соответствующие требованиям к аккумулятору. Если одно из условий отсутствует, правильным ответом может быть снижение тока или остановка.

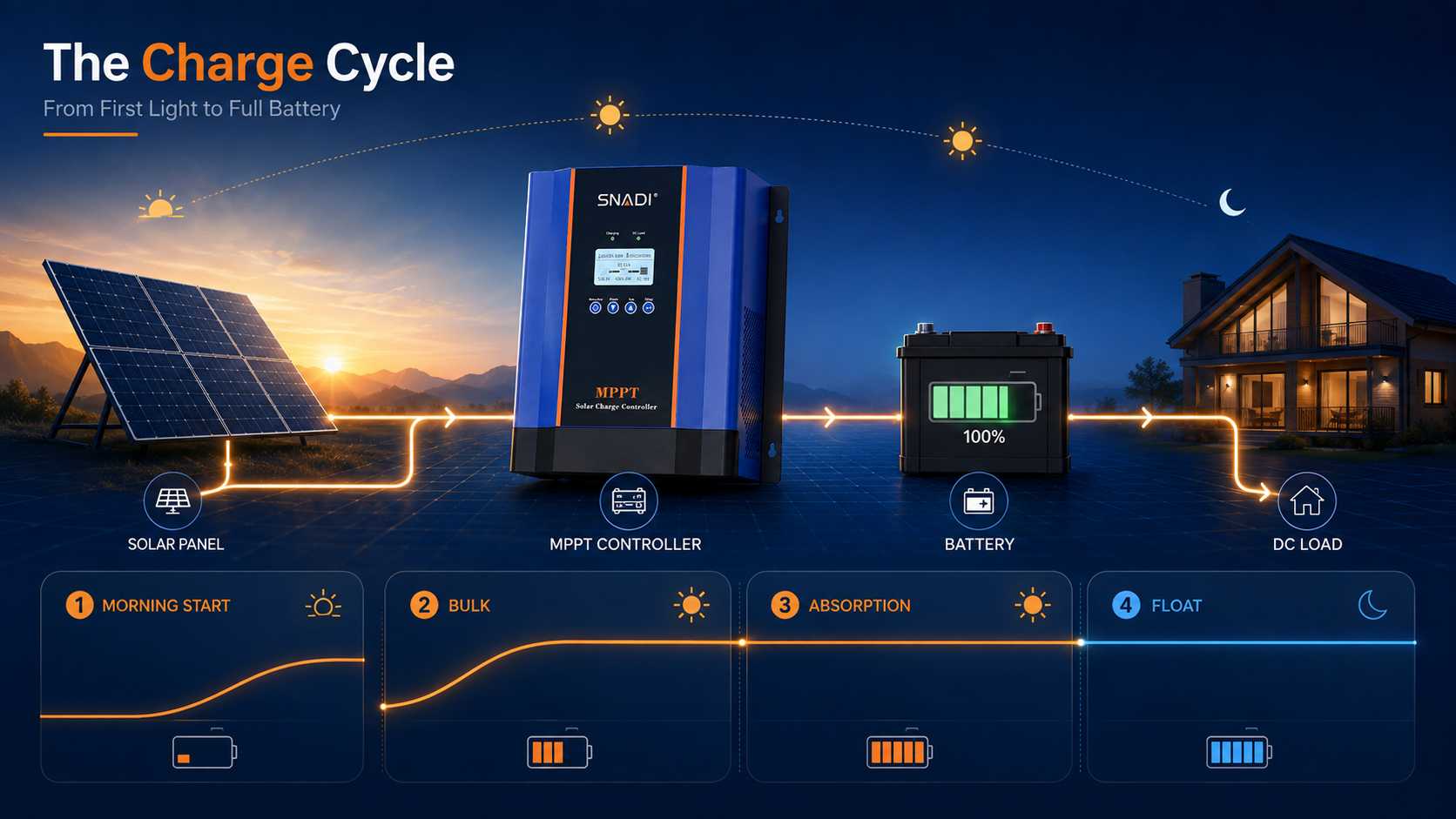

Цикл зарядки от первого освещения до полной зарядки аккумулятора
Производители используют разные маркировки и правила перезапуска, но многие контроллеры разделяют зарядку на узнаваемые этапы. Цель последовательности более переносима, чем любой числовой порог. Целевые значения напряжения, таймеры, правила хвостового тока и температуры зависят от модели и батареи.
Утреннее начало
При первом свете модуль может показать напряжение разомкнутой цепи, прежде чем он сможет обеспечить полезный ток. Контроллер ждет, пока не будут выполнены условия запуска. Эти условия могут включать в себя достаточное фотоэлектрическое напряжение выше напряжения батареи, правильное обнаружение батареи, допустимую температуру и отсутствие команды блокировки от системы управления батареями или внешнего контроллера.
Запишите фотоэлектрическое напряжение, напряжение батареи, состояние и время контроллера, прежде чем оценивать результат. Темное утро может задержать запуск, не указывая на повреждение. То же состояние около солнечного полудня при ясных условиях требует более тщательных проверок. Министерство энергетики США объясняет, что солнечное излучение в определенном месте меняется в зависимости от времени суток, сезона, ландшафта и погоды.
Масса
В режиме Bulk контроллер обычно обеспечивает доступный зарядный ток до нижнего активного предела. Напряжение батареи повышается по мере восстановления энергии. Ток может оставаться ниже номинального значения контроллера, поскольку массив мал, излучение слабое, нагрузки используют часть выходной мощности, активно снижение температуры или батарея и ее система управления допускают меньший ток.
Номинальная сила тока — это потолок, а не обещание. Контроллер, рассчитанный на ток 60 А, не создает ток 60 А из массива недостаточного размера. Он не должен направлять этот ток в батарею, которая пропускает меньше. Покупатели должны рассматривать ограничение выходного сигнала контроллера и ограничение тока заряда батареи как отдельные проверки конструкции.
Поглощение
Когда достигается заданное напряжение, контроллер может удерживать заданное напряжение, пока ток падает. Более низкий ток вблизи вершины заряда может быть нормальным, поскольку контроллер регулирует, а батарея принимает меньше. Нагрузки и другие источники зарядки могут изменить то, что наблюдает контроллер на этом этапе.
Продолжительность поглощения может зависеть от времени, предыдущего состояния батареи, хвостового тока или внешней команды. Скопированное значение напряжения или таймера не является надежным доказательством, если производитель батареи не поддерживает его и в руководстве контроллера не объясняется, как его ввести. Именно здесь общие онлайн-настройки создают предотвратимый риск разряда батареи.
Плавающая остановка и перезапуск
После выполнения условия завершения контроллер может поддерживать более низкое плавающее напряжение, прекратить зарядку или выполнить внешнюю команду. Если нагрузка позже приведет к тому, что батарея окажется ниже состояния перезапуска, может начаться следующий цикл, когда входная фотоэлектрическая энергия будет достаточной. Нулевое значение тока в этот момент является вполне ожидаемым.
Прочтите измерения перед изменением настройки

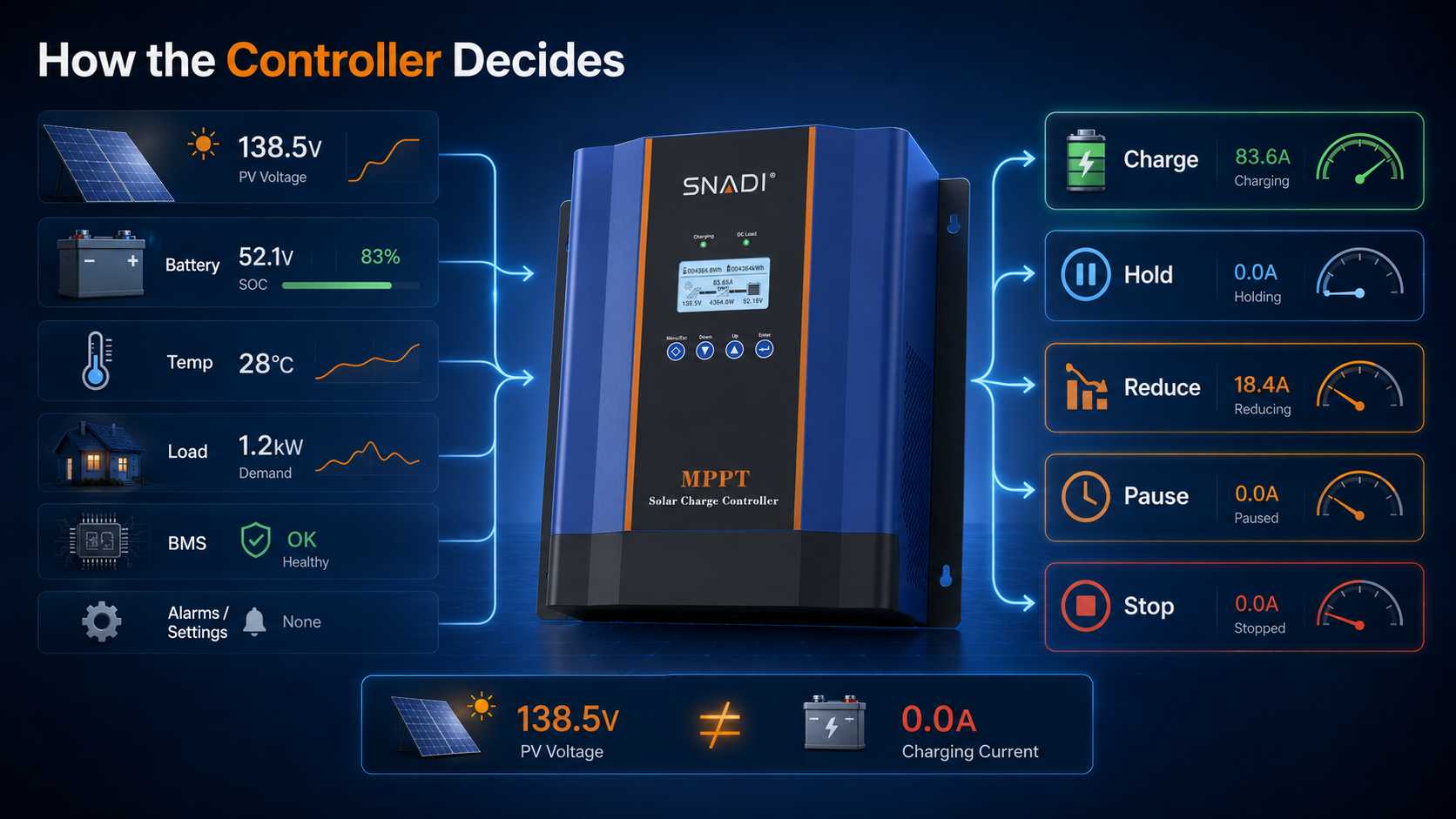

Полезное решение контролера принимается на основе четырех групп доказательств. Каждая группа отвечает на свой вопрос, и каждая указывает на свой источник авторитета. Записывать показания быстрее, чем перемещаться по меню по памяти.
Группа доказательств | Что записывать | Решение, которое он поддерживает | Полномочия по проверке |
Фотоэлектрический вход | Напряжение, ток или мощность, погода, время и видимое состояние массива | Доходит ли до контроллера полезная солнечная энергия | Строковые данные модуля и пределы входных сигналов контроллера |
Батарея | Напряжение на клеммах, температура, химический состав и состояние системы управления | Может ли батарея принимать заряд | Руководства по аккумуляторам и системам управления |
Контроллер | Стадия зарядки, выходной ток, аварийные сигналы, пределы и состояние связи | Почему вывод полон, уменьшен, ожидает или остановлен | Точное руководство по контроллеру и сохраненные настройки. |
Системный спрос | Нагрузка постоянного тока, нагрузка инвертора и другие источники заряда | Куда уходит энергия и почему счетчики различаются | Схема подключения и определения счетчиков |
Прежде чем вносить изменения, постройте шестидесятисекундный операционный рекорд. Укажите модель контроллера, модель аккумулятора, дату, местное время, погоду, фотоэлектрическое напряжение, фотоэлектрический ток или мощность, напряжение на клеммах аккумулятора, зарядный ток, стадию заряда, температуру аккумулятора, нагрузку и каждый активный сигнал тревоги. Сфотографируйте текущие значения меню, чтобы можно было восстановить исходную конфигурацию.
Для удаленного дома, узла связи или небольшого магазина эта запись имеет прямую операционную ценность. Это может предотвратить ненужный визит в сервисный центр, сократить время простоя и показать, будет ли следующим действием увеличение фотоэлектрической мощности, исправление проводки, другой контроллер или конфигурация, совместимая с аккумулятором. Покупка дополнительного оборудования до определения активного лимита может увеличить как капитальные затраты, так и стоимость обслуживания.
MPPT и PWM решают различные проблемы проектирования
Решение о выборе MPPT или PWM начинается с напряжения массива, напряжения батареи, длины кабеля, климатических условий, потребностей в мониторинге и бюджета. Обе технологии регулируют зарядку, но используют фотоэлектрический вход по-разному. Ни одна из этикеток не устраняет необходимости проверять рабочее окно, максимальное напряжение холостого хода и требования к заряду аккумулятора.
Тип контроллера | Как это регулирует | Где это может поместиться | Что еще нужно проверить |
ШИМ | Переключает соединение массива для регулирования зарядки аккумулятора. | Небольшие системы, в которых напряжение модуля соответствующим образом согласовано с напряжением зарядки аккумулятора. | Соответствие напряжения, номинальный ток, профиль батареи, потеря кабеля и защита |
МПРТ | Отслеживает рабочую точку массива и преобразует входные данные в зависимости от условий зарядки аккумулятора. | Системы, использующие фотоэлектрическое напряжение выше напряжения батареи или нуждающиеся в большей гибкости конструкции цепочки | Окно отслеживания, напряжение холостого хода в холодном состоянии, выходной ток, температурные пределы и мониторинг |
Для свинцово-кислотных фотоэлектрических приложений стандарт IEC 62509 устанавливает минимальные требования к функционированию и производительности контроллеров заряда аккумуляторов и связывает надежность контроллера со сроком службы аккумулятора. Заявленный объем имеет значение. Он не предписывает настройки лития и не разрешает универсальный профиль зарядки.
Более безопасный заказ для контроллера, который не заряжается
Переходите от нормальных рабочих состояний к неисправностям. Не начинайте с повышения напряжения заряда или многократного сброса контроллера. Каждый шаг должен либо подтвердить условие, либо сузить следующую проверку.
1. Подтвердите уровень зарядки и состояние аккумулятора. Низкий ток может быть объяснен полной батареей, поглощением, плавающим режимом, внешним управлением или командой системы управления батареей.
2. Сравните фотоэлектрическое напряжение под нагрузкой с требованиями к запуску и эксплуатации конкретного контроллера. Само по себе напряжение разомкнутой цепи не является доказательством полезной мощности.
3. Проверьте разрешение и температуру батареи. Прежде чем изменять настройки напряжения или выравнивания, просмотрите состояние системы управления, выбранный химический профиль и руководство по эксплуатации батареи.
4. Проверьте сигналы тревоги, полярность, предохранители, автоматические выключатели, клеммы и видимое состояние кабеля. Прежде чем прикасаться к проводникам постоянного тока, изолируйте систему в соответствии с процедурой производителя.
5. Проверьте внешнее управление и другие источники зарядки. Команды связи или другое зарядное устройство могут изменить поведение ступени и заставить два счетчика показывать разный ток.
Примечание инженера по солнечной энергии SNADI/SNAT:
Сохраняйте историю сигналов тревоги и фотографируйте каждую текущую настройку перед редактированием меню. Меняйте по одному проверенному элементу за раз. Неопределенная полярность, поврежденные клеммы, повторяющиеся перенапряжения или неясная процедура отключения требуют квалифицированной электрической поддержки, а не метода проб и ошибок.
Использование диапазона CM MPPT в качестве точки отбора
В SNADI/SNAT Solar мы используем опубликованные спецификации контроллера солнечной зарядки CM MPPT в качестве первой точки проверки для жилых, автономных и небольших коммерческих систем, которым требуется отдельный контроллер. Перечисленный ассортимент включает модели CM 30A, CM 40A, CM 50A, CM 60A, CM 80A и CM 100A. Это автоматическое распознавание систем на 12 В, 24 В, 36 В и 48 В, фотоэлектрический вход до 150 В, ЖК-дисплей и дополнительная связь RS485.
Эти характеристики сами по себе не определяют модель. Выбранный ток контроллера должен соответствовать допустимому току заряда аккумулятора и системы управления. Фотоэлектрическая цепочка должна оставаться в пределах применимого диапазона отслеживания и максимального входного напряжения в самых холодных расчетных условиях. Также необходимо рассмотреть потери кабеля, защитные устройства, вентиляцию установки и ответственность за мониторинг.
Мы фокусируемся на доказательствах совместимости, а не на одном ярлыке меню. Покупатель, который предоставляет данные о цепочке модулей, модель батареи, напряжение системы, ожидаемый температурный диапазон и необходимые средства связи, дает нашей команде инженеров достаточно информации для проверки силы тока контроллера, входного напряжения солнечной энергии и потребностей мониторинга. Окончательные настройки установки по-прежнему соответствуют утвержденным документам на батарею и контроллер.
Пять проверок перед выбором и настройкой
Контроллер может быть правильно рассчитан на ток, но при этом не соответствовать фотоэлектрическому напряжению или аккумулятору. Используйте эти проверки вместе, поскольку каждая из них защищает разные части системы и разные части бюджета проекта.
1. Рассчитайте напряжение разомкнутой цепи фотоэлектрической цепочки при самой низкой ожидаемой температуре модуля, затем сравните его с максимальным входным пределом контроллера.
2. Проверьте рабочее напряжение фотоэлектрической панели по соответствующему окну отслеживания для выбранного напряжения аккумуляторной системы.
3. Сопоставьте выходной ток контроллера с пределами заряда аккумулятора и системы управления, емкостью кабеля, предохранителями и автоматическим выключателем.
4. Подтвердите химический профиль, температурное поведение, политику плавающего режима и политику выравнивания от производителя батареи.
5. Убедитесь, что данные дисплея, коды ошибок, параметры связи и сервисная документация будут доступны владельцу или команде технического обслуживания.
Выбор только по силе тока может привести к несовместимости фотоэлектрической цепочки. Выбор только с помощью литиевой метки меню может сделать профиль заряда непригодным. Выбор только по цене покупки может привести к увеличению эксплуатационных расходов, если отсутствуют история неисправностей, данные связи и сервисная документация. Обдуманное решение о покупке замораживает все эти границы еще до того, как модель будет заказана.
Заключение
Принцип работы контроллера заряда солнечной батареи становится полезным, если его рассматривать как последовательность. Контроллер ожидает пригодного для использования фотоэлектрического входа, подает доступный ток во время накопления, регулирует напряжение во время поглощения, а затем поддерживает, останавливает или перезапускает зарядку в соответствии с установленным алгоритмом и разрешениями батареи. Низкое значение тока может быть нормальным, но оно должно быть объяснено фактами.
Если зарядка кажется неправильной, начните с фотоэлектрической цепочки, химического состава батареи, состояния системы управления батареями, ступени контроллера, нагрузок и сигналов тревоги. Не начинайте со скопированной настройки напряжения. Для проверки совместимости предоставьте данные о строке модуля, модель контроллера, модель батареи, напряжение системы, ожидаемый температурный диапазон и шестидесятисекундную запись о работе. Эта информация позволяет провести практический обзор модели и настроек, не предполагая, что одна конфигурация подходит для каждой батареи.
