Один из них — это скорость нагрузки, один — накопленный заряд и третий — зарядный ток. Их прямое сравнение не может предсказать время выполнения.
Мощность описывает, насколько быстро нагрузке требуется энергия в данный момент. Она измеряется в ваттах. Энергия описывает, сколько работы потребляет эта нагрузка с течением времени. Измеряется в ватт-часах. Емкость аккумулятора в ампер-часах описывает накопленный заряд при указанном напряжении.
· Ватты равны вольтам, умноженным на амперы.
· Ватт-часы равны ваттам, умноженным на часы.
· Приблизительное номинальное значение ватт-часов батареи равно номинальному вольту, умноженному на ампер-часы.
Поэтому вопрос о мощности аккумулятора 12 В в ваттах требует двух ответов. Во-первых, это непрерывная и пиковая мощность, которую могут обеспечить аккумулятор и BMS. Второй — это количество энергии, доступной до достижения утвержденной границы разряда. Большая маркировка Ач не доказывает, что аккумулятор может выдерживать высокую пусковую нагрузку.
Сумма за день еще не равна размеру батареи. Это потребность в энергии на один предполагаемый день. Добавьте реалистичное использование в режиме ожидания, потери преобразования и сезонное поведение, а затем используйте документально подтвержденную полезную энергию конкретной батареи. Не изобретайте один универсальный резервный процент.
Министерство энергетики США рекомендует следующую последовательность загрузки для небольших фотоэлектрических систем : идентифицировать устройства, определить мощность, оценить часы и суммировать дневные ватт-часы. Руководство также предупреждает, что паспортная табличка может отражать максимальное расчетное значение, а не фактическое потребление, поэтому измерение предпочтительнее, когда это практически осуществимо.
Нарисуйте путь питания постоянного тока перед выбором оборудования
Источники зарядки имеют реальные операционные окна

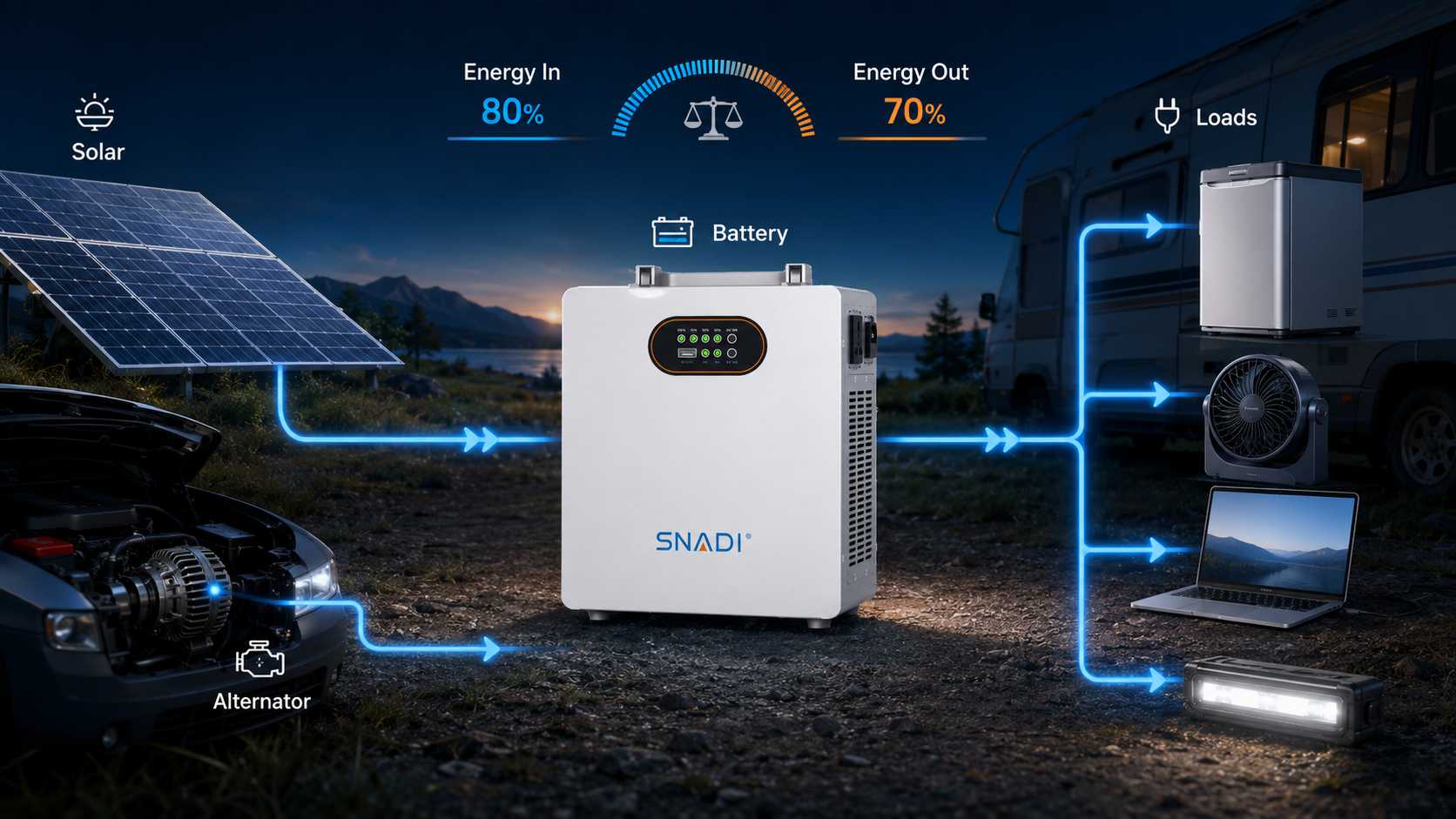

Система питания постоянного тока 12 В — это путь, а не коробка. Нарисуйте слева направо: источник, контроль и защита заряда, аккумулятор и BMS, распределение, затем нагрузки. Каждый узел может ограничивать мощность, которая достигает следующего.
Зарядка аккумуляторов постоянного тока от солнечной батареи и генератора переменного тока может снизить зависимость от одного источника, но этикетки не гарантируют ежедневную энергию. Потребление солнечной энергии меняется в зависимости от доступного освещения, ориентации массива, затенения, температуры и ограничений контроллера. Входной сигнал генератора меняется в зависимости от времени езды, управления источником, эксплуатации автомобиля и условий, разрешенных производителем автомобиля.
Запишите окно источника в часах и измеренную энергию, а не только номинальные ватты или амперы. Источник мощностью 500 Вт, доступный на короткое время, может отдавать меньше ежедневной энергии, чем источник более низкой мощности, который работает стабильно. Береговая зарядка может добавить еще один путь, но для этого также необходим проверенный профиль зарядного устройства и реалистичный график подключения.
Контроль заряда и защита ограничивают поток
Зарядное устройство постоянного тока постоянного тока не является аккумулятором большей емкости и не создает энергию. Его роль заключается в контроле передачи энергии между источником и вспомогательной батареей в пределах заявленных входных, выходных, температурных и зарядных границ.
Выбор зарядного устройства постоянного тока начинается с трех проверок: какой ток может подавать источник, какой ток заряда принимает аккумулятор и сколько энергии должно быть возвращено в течение доступного окна. Наименьший лимит контролирует реальный результат.
Аккумулятор и BMS устанавливают предел приемлемости
Мощность батареи постоянного тока по сравнению с емкостью батареи — это разница между скоростью и количеством. Аккумулятор может содержать достаточно энергии в течение дня, но при этом отклонять зарядный ток, ограничивать пик разряда или отключаться на границе напряжения или температуры.
Проверьте номинальную энергию, документально подтвержденный полезный диапазон, непрерывный ток разряда, пиковую продолжительность, допустимый ток заряда, пределы напряжения, температурные условия и разрешенное последовательное или параллельное соединение. BMS — это часть решения, а не повод игнорировать защиту системы.
Распределение и нагрузки показывают пик
Регистру нагрузки требуется второе представление, в котором задается вопрос, что выполняется одновременно. Запуск холодильника, вентилятор, зарядное устройство для ноутбука и временное электроприбор могут создать пик, который никогда не появляется в общем объеме ежедневной энергии.
Падение напряжения также имеет большее значение в системе низкого напряжения, поскольку для данного количества мощности требуется больший ток при более низком напряжении. В этом руководстве не указаны значения универсального кабеля или предохранителя. Выбор зависит от силы тока, длины трассы, изоляции, условий установки, мощности прерывания, клемм оборудования и нормативных требований.
Техническая спецификация IEC 61200, часть 102, рассматривает установку постоянного тока низкого напряжения с местной поставкой как полную границу установки. В стандарте IEC 62093 отдельно рассматривается оборудование для фотоэлектрического преобразования энергии, такое как преобразователи постоянного тока, зарядные устройства для аккумуляторов и контроллеры заряда. В совокупности их объемы соответствуют практическому правилу: покупатели должны проверить как квалификацию оборудования, так и путь его установки.
Используйте энергетический баланс вместо угадывания времени работы
Для первого расчета мощности батареи постоянного тока возьмите ежедневные ватт-часы из журнала нагрузки и умножьте на количество дней, в течение которых система должна работать без надежной зарядки. Для этого требуется полезная энергия, а не номинальная емкость аккумулятора.
· Требуемая полезная энергия равна ежедневной нагрузке, умноженной на требуемый период без подзарядки.
· Ежедневная возвращаемая энергия равна измеренной энергии источника после ограничений контроллера и зарядки.
· Ежедневный баланс равен возвращенной энергии минус энергия нагрузки.
Если в примере нагрузки используется 939 Втч в день, а источники возвращают только 700 Втч, при этих предположениях система теряет 239 Втч каждый день. Батарея большей емкости задерживает нехватку, но не устраняет отрицательный баланс. Покупатель должен снизить нагрузку, улучшить возможности зарядки или определить, когда появится другой источник.
На время работы батареи постоянного тока также влияет изменение нагрузки. Компрессорный холодильник работает циклично, вентиляторы используют разные скорости, а зарядная электроника может изменять входную мощность. Руководство Министерства энергетики США по измерению рекомендует наблюдать за колебаниями потребления в течение определенного интервала, а не рассматривать одно короткое показание как среднее. Это лучший подход к использованию батарей постоянного тока при планировании холодильника.
Совет инженеру по солнечной энергии SNADI/SNAT:
Измерьте один типичный жаркий день и один день с низкой зарядкой, прежде чем покупать дополнительное хранилище. Разница между этими записями часто объясняет больше, чем другой онлайн-калькулятор емкости.
Выберите компонентную систему или интегрированную электростанцию
Как только реестр будет завершен, покупатель сможет сравнить два действительных подхода. Система компонентов обеспечивает контроль и расширение. Портативная электростанция сокращает работу по интеграции на местах. Ни один из подходов не устраняет необходимости согласовывать мощность, энергию, входные и выходные данные.
Точка принятия решения | Компонентная система 12 В | Интегрированная портативная электростанция |
Контроль проектирования | Отдельный выбор аккумулятора, зарядного устройства, защиты и распределения. | Исправлена внутренняя архитектура с опубликованными портами и ограничениями. |
Монтажные работы | Больше ответственности за проектирование, электромонтаж, защиту и ввод в эксплуатацию. | Меньше сборки на месте, но совместимость разъема и зарядки все еще требует проверки |
Расширение | Может быть гибким, если это разрешено производителем. | Расширение зависит от конкретного семейства продуктов |
Услуга | Отдельные компоненты могут быть заменены. | Обслуживание может зависеть от доступа ко всему устройству. |
Лучше всего подходит | Покупатель имеет квалифицированную поддержку при проектировании и установке. | Покупатель ценит мобильность и меньшую нагрузку на интеграцию. |
Необходимы доказательства | Руководство по каждому компоненту плюс системный чертеж. | Точное руководство по модели, емкость, номинальная мощность, ограничения портов и условия зарядки. |
В SNADI/SNAT Solar мы используем журнал нагрузки, прежде чем обсуждать портативный продукт. предлагает Портативная электростанция для хранения энергии серии SNADI/SNAT Solar MS варианты мощностью 300 Вт, 500 Вт и 1000 Вт с выходной чистой синусоидальной волной, встроенной зарядкой MPPT и подключениями переменного, постоянного и USB-подключения. Официальные варианты указывают диапазон входного фотоэлектрического напряжения от 11 В до 55 В постоянного тока.
Эти характеристики не дают ответа на вопрос, какой объем энергии от батареи постоянного тока необходим. Покупателям все равно следует сравнить точную энергоемкость модели, непрерывную мощность, требования к запуску нагрузки, напряжение порта, окно зарядки и ограничения по окружающей среде. Продукт является комплексной опцией, а не заменителем бюджета.
Запустите проверку приемки четырех записей
Не принимайте систему только по фотографии или проценту заряда батареи. Держите четыре записи.
Запись документа
Записывайте точные номера моделей, версии руководства, ограничения источника, настройки батареи, график защиты и квалифицированное одобрение конструкции. Храните документы в реестре активов, чтобы будущий оператор мог определить, какие ценности принадлежат установленному оборудованию.
Статическая запись установки
Запишите состояние оборудования, маркировку, проверку клемм, проверку изоляции и защиты, выполненную ответственным специалистом. Убедитесь, что установка соответствует утвержденному маршруту и что разъемы не используются не по назначению.
Запись зарядки
Записывайте напряжение источника, вход и выход зарядного устройства, реакцию батареи, температуру, предупреждения и энергию, возвращаемую в течение репрезентативного окна. Отображение тока зарядного устройства без напряжения источника и временного контекста не может подтвердить дневной баланс.
Загрузить запись
Запишите непрерывную нагрузку, совпадающий пик, самое низкое наблюдаемое напряжение, поведение BMS и энергию, использованную в течение нормального периода работы. Проверьте, может ли предлагаемое зарядное устройство защитить исходную батарею, принимает ли вспомогательная батарея свою мощность и заменяет ли окно зарядки ежедневное использование.
Устраните неполадки в Ledger перед заменой оборудования
При преждевременном отключении нагрузки сохраните показания перед заменой деталей. Сравните фактическую нагрузку с бухгалтерской книгой, энергию источника с планом зарядки и реакцию батареи с руководством по эксплуатации.
· Нагрузка потребляла больше ежедневной энергии, чем предполагалось.
· Холодильник или другое устройство имело более высокий рабочий цикл.
· Генератор переменного тока или солнечный источник были доступны в течение меньшего количества часов.
· Зарядное устройство снизило выходную мощность, поскольку была достигнута граница входного напряжения или температуры.
· Падение кабеля привело к низкому напряжению на зарядном устройстве или нагрузке.
· BMS ограничивает заряд или разряд.
· Оценка состояния монитора не соответствует измеренному потоку энергии.
Замена аккумулятора может скрыть отрицательный энергетический баланс на несколько дней. Замена зарядного устройства может не помочь, если источник не поддерживает ее. В реестре показано, какое требование было отклонено первым.
Заключение
Мощность аккумулятора постоянного тока — это не одно число, напечатанное на аккумуляторе или зарядном устройстве. Обоснованное решение о покупке отделяет мгновенные ватты от дневных ватт-часов, записывает реальное окно зарядки и проверяет все ограничения на пути постоянного тока.
Начните с журнала нагрузки. Проверьте пиковую нагрузку, требуемую полезную энергию и ежедневный зарядный баланс. Затем сравните компонентную систему 12 В со встроенной портативной электростанцией, используя те же доказательства. Этот процесс превращает питание от вспомогательной батареи из предположения о покупке в систему, которую можно проверять, тестировать и обслуживать.
SNADI/SNAT Solar может проверить портативную мощность и солнечную зарядку мобильной вспомогательной установки, когда покупатель предоставит журнал нагрузки, необходимое время работы, доступные источники зарядки и точные условия окружающей среды.
