Как солнечная энергия становится полезной электроэнергией переменного тока?

Один установщик может предложить гибридный инвертор с аккумулятором постоянного тока. Другой может сохранить существующий солнечный инвертор и добавить батарею переменного тока. Оба предложения обещают полезную мощность, однако преобразующее оборудование размещается в разных местах. Эта разница влияет на поведение резервного копирования, расширение, мониторинг, доступ к услугам и количество оборудования, которое должно работать вместе.

Поэтому людям, которые ищут солнечную энергию постоянного и переменного тока, нужно нечто большее, чем просто определение. Им необходимо знать, где меняется форма электричества, какое устройство контролирует это изменение и работает ли предлагаемый путь передачи энергии после добавления батареи, генератора или подключения к сети.

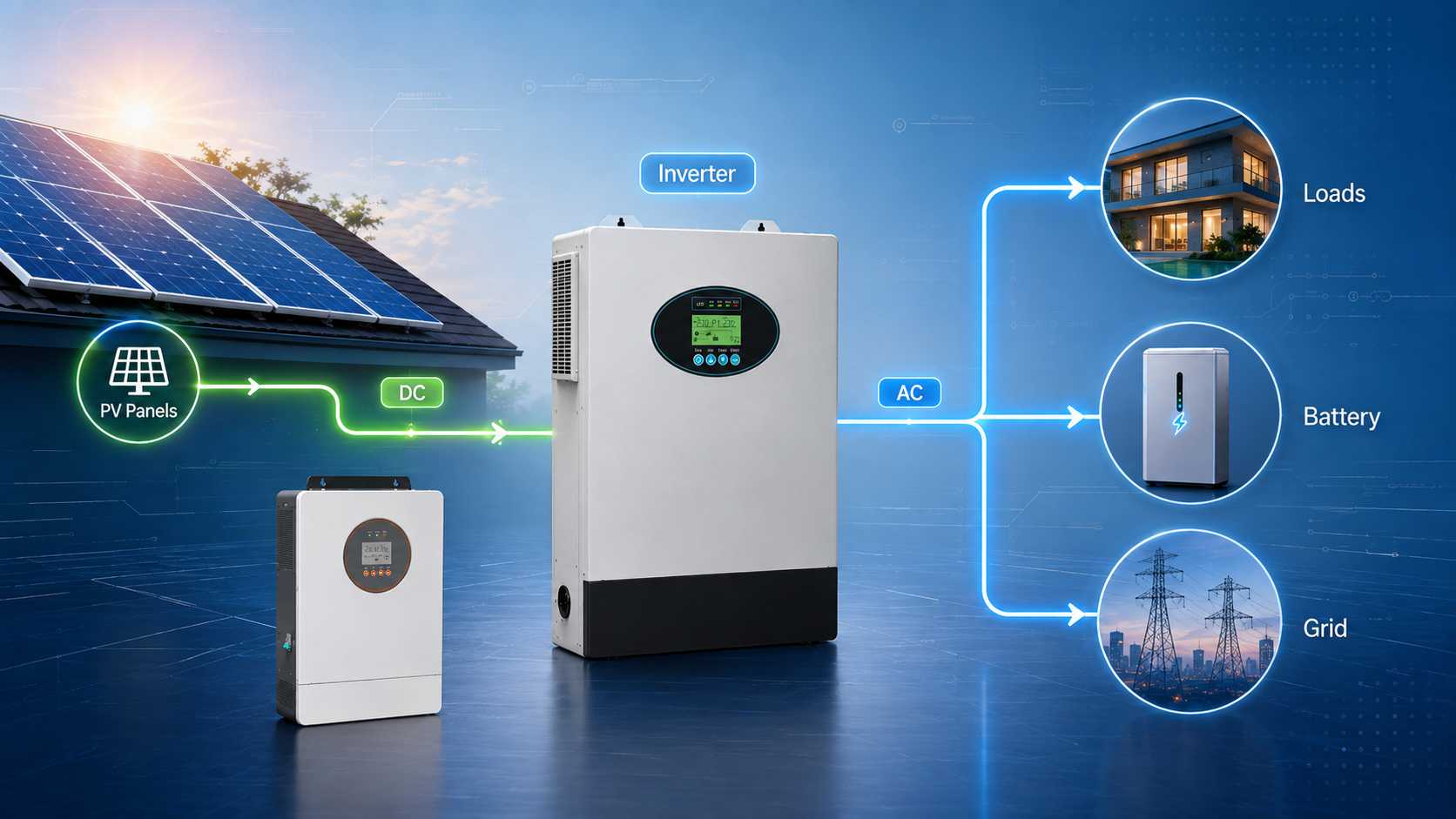

Короткий ответ – прямой. Фотоэлектрические модули производят постоянный ток. В большинстве цепей зданий и общественной сети используется переменный ток. Солнечный инвертор преобразует выходную мощность панели в управляемый переменный ток, соответствующий электрической системе. Реальное проектное решение начинается после этого ответа, поскольку преобразование может происходить на одном центральном инверторе, на каждом модуле или через гибридную платформу, которая также управляет батареей.

Солнечная энергия начинается с постоянного тока, но вопрос проектирования более масштабный

Солнечный свет заставляет электрический заряд перемещаться по ячейкам фотоэлектрического модуля. Результирующий ток течет в одном направлении, поэтому он является постоянным. Модули, соединенные в цепочку, по-прежнему производят постоянный ток, хотя напряжение цепочки может быть намного выше, чем напряжение одного модуля.

Обычный прибор переменного тока не может принимать необработанную фотоэлектрическую мощность. Он ожидает стабильного питания с правильным напряжением, частотой и формой сигнала. Солнечный инвертор постоянного тока в переменный делает больше, чем просто меняет направление тока. Он отслеживает доступную мощность массива, контролирует качество выходного сигнала, контролирует рабочие условия и применяет логику защиты, подходящую для предполагаемой системы.

Номиналы мощности и энергопотребления также должны оставаться отдельными. Мощность панели и инвертора обычно выражается в киловаттах. Энергия аккумулятора выражается в киловатт-часах. Инвертор мощностью 6 кВт описывает мощность, доступную в данный момент. Аккумулятор емкостью 12 кВтч характеризует запасенную энергию. Время резервного питания зависит от обоих номиналов, полезной емкости аккумулятора, потерь преобразования и фактического профиля нагрузки.

Следуйте за точкой преобразования солнечной энергии через четыре локации

Преобразование с помощью струнного инвертора

Модули подключаются к одной или нескольким цепочкам постоянного тока и подключаются к настенному инвертору. Инвертор отслеживает точку максимальной мощности и подает переменный ток на распределительный щит. Такое расположение дает владельцу одну четкую точку конверсии и, как правило, одно основное место обслуживания.

Простота не снимает инженерных ограничений. Напряжение массива, ток, количество цепочек и напряжение холостого хода в холодную погоду должны оставаться в пределах выбранного диапазона инвертора. Однородная крыша хорошо подойдет к этому дизайну. Крыша с несколькими ориентациями или неравномерным затенением требует более тщательного рассмотрения, поскольку модули в общей цепочке влияют на рабочую точку подключенной группы.

Преобразование на каждом микроинверторе

Микроинвертор расположен рядом с каждым модулем и преобразует постоянный ток модуля в переменный на крыше. Здание получает от массива ветвь переменного тока вместо длинной строки постоянного тока.

Покупателю поинтересуйтесь, где собираются данные мониторинга, как можно заменить кровельное устройство и как будет подключаться будущий аккумулятор. Термин «микро» не означает, что конверсия исчезает. Это означает, что преобразование происходит раньше и в большем количестве физических мест.

Преобразование внутри гибридного инвертора

В конструкции солнечной батареи и батареи постоянного тока цепи фотоэлектрической батареи и батареи встречаются на стороне постоянного тока гибридного инвертора. Солнечная энергия может поддерживать нагрузку, заряжать батарею или выполнять и то, и другое в пределах тока и мощности системы. Когда батарея подает нагрузку переменного тока, гибридный инвертор создает необходимую мощность переменного тока.

Этот путь часто имеет смысл для нового проекта солнечной энергии и хранения энергии, поскольку одна платформа управления координирует несколько энергетических потоков. Совместимость становится более важной, а не менее важной. Фотоэлектрическое напряжение, напряжение батареи, связь батареи, ток заряда, выходная мощность, режим передачи и настройки защиты должны проверяться как одна операционная система.

Преобразование перед подключением к сети

Инвертор, подключенный к сети, должен создавать переменный ток, который может работать с сетью и реагировать в соответствии с требованиями применимых правил подключения. Спецификация подключения к сети IEC определяет конфигурацию, защиту, управление питанием, поддержку сети, реагирование на неисправности и обмен информацией в качестве соответствующих тем. Само по себе название семейства продуктов не является подтверждением местного одобрения. Установщик должен подтвердить требуемый код сети, маршрут сертификации и настройки экспорта для местоположения проекта.

Этот момент также объясняет, почему панели обычно не поддерживают работу обычных розеток во время отключения электроэнергии. Системе необходим инвертор и коммутационное устройство, предназначенное для создания стабильного локального источника переменного тока, изоляции этого источника от сети и ограничения резервных нагрузок доступной мощностью. Сама по себе Sunshine не является резервной спецификацией.

Сравнивайте архитектуры по точкам конверсии

Полезное предложение показывает, где меняется мощность между постоянным и переменным током. Связь по переменному току и связь по постоянному току представляют собой топологии соединения, а не классы качества. Ни один из ярлыков не является автоматически превосходящим. Лучший выбор зависит от того, является ли проект новым или существующим, как будет использоваться хранилище, где можно установить оборудование и какие устройства владелец готов обслуживать.

Новая установка с накопителем предпочитает гибридный путь постоянного тока, поскольку инвертор и аккумулятор выбираются вместе. Модернизация может способствовать подключению переменного тока, поскольку существующий солнечный инвертор может продолжать работать. Затененная крыша с несколькими ориентациями может оправдать преобразование уровня модуля. Простой однородный массив может не выиграть от добавления количества устройств. Архитектура должна отвечать условиям сайта, а не следовать модному ярлыку.

Хранение меняет путь электропитания и коммерческий компромисс

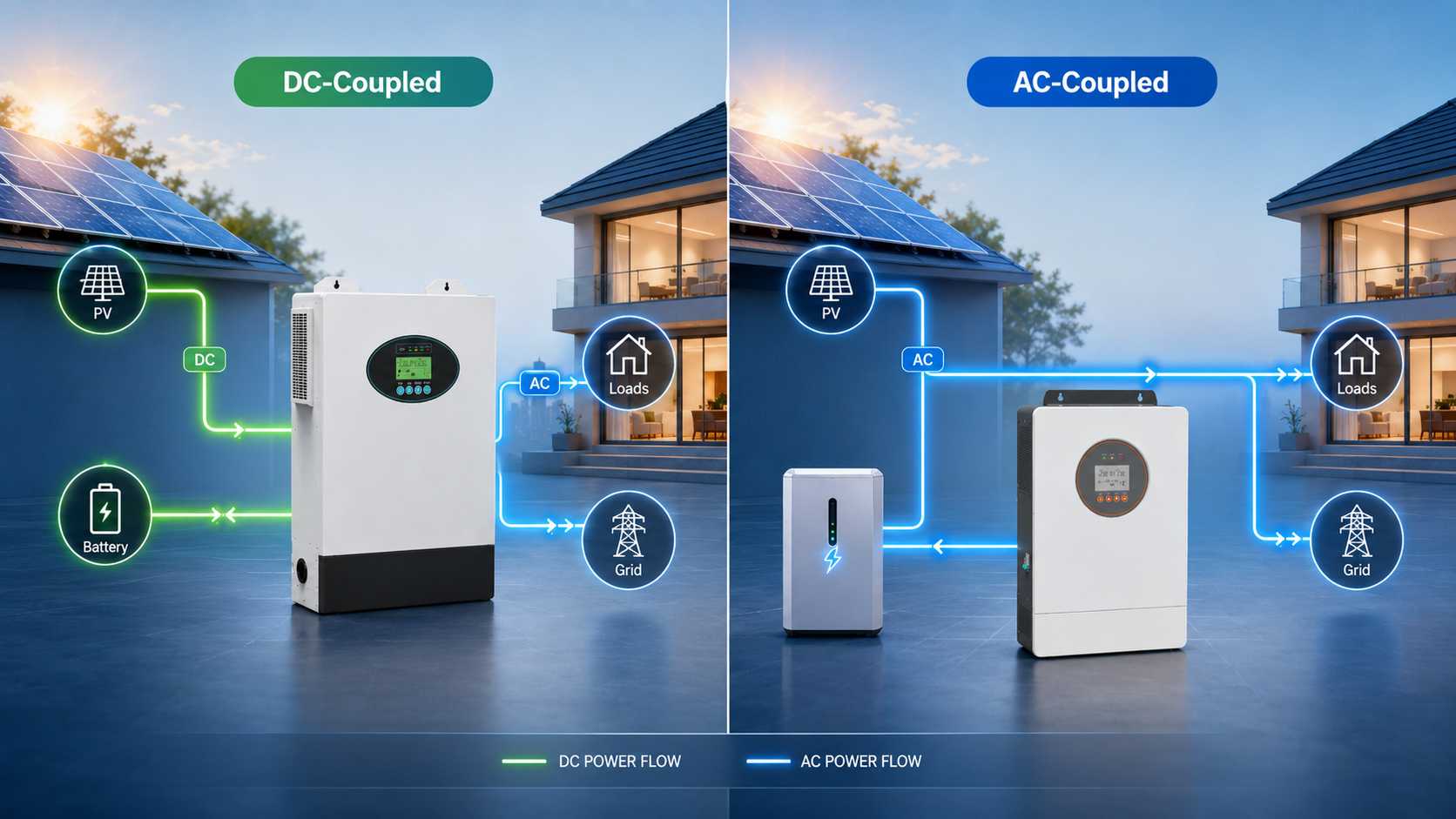

В конструкции с постоянным током фотоэлектрическая энергия может поступать в батарею до того, как она станет переменным током. В конструкции, связанной с переменным током, солнечная энергия сначала становится переменным током. Затем инвертор батареи преобразует доступный переменный ток в постоянный для зарядки и преобразует постоянный ток батареи обратно в переменный ток во время разрядки.

Дополнительные этапы преобразования могут привести к увеличению потерь энергии, но количество преобразований не должно само по себе принимать решение о покупке. Сохранение надежно установленного инвертора может сократить объем строительных работ и избежать замены полезного оборудования. Новая гибридная система может сократить количество контроллеров и упростить пользовательский интерфейс, но при этом может создать более жесткую зависимость от связи с аккумулятором и совместимости с будущей заменой.

Поведение резервного копирования заслуживает отдельной строки в каждой цитате. Определите панель критической нагрузки, максимальную потребность в запуске двигателя, ожидаемую одновременную нагрузку, целевое время резервного питания и требования к генератору. Подтвердите, может ли солнечная батарея продолжать зарядку во время отключения электроэнергии, как происходит переключение, какие нагрузки остаются отключенными и что происходит, когда батарея достигает резервного состояния заряда.

Наш инженерный совет прост. Попросите каждого участника торгов провести одну линию от фотоэлектрических систем до аккумуляторов, нагрузок и сети. Отметьте постоянный и переменный ток на каждом сегменте и напишите максимальную мощность рядом с каждым устройством преобразования. Если чертеж не может объяснить нормальную работу, работу при отключении и зарядку аккумулятора простым языком, предложение не готово к утверждению.

Семейства солнечных инверторов SNADI/SNAT

Для автономной сети или конструкции, ориентированной на резервное копирование, мы используем гибридный солнечный инвертор SNADI/SNAT Solar NKH Off Grid в качестве практической отправной точки. Семейство Public охватывает мощность от 1,2 до 12 кВт и сочетает в себе работу инвертора, зарядку MPPT, зарядку переменным током, выход чистой синусоидальной волны и настраиваемый приоритет источника. Он подходит для схемы питания, в которой фотоэлектрическая энергия, аккумулятор и источник переменного тока координируются через одну точку управления, связанную по постоянному току.

Выбор модели по-прежнему зависит от фактических электрических входов. Мы проверяем напряжение холостого хода фотоэлектрических модулей, диапазон MPPT, напряжение батареи, максимальный зарядный ток, непрерывную мощность, импульсный спрос и поведение при переходе. Размер кабеля, полярность, защита от постоянного тока и требования к клеммам должны соответствовать выбранному руководству.

Для интерактивной установки в сети или объекта, которому требуется более надежная защита корпуса, в качестве следующей точки сравнения мы используем В общедоступную линейку входят варианты мощностью 6,2 кВт и 12 кВт, корпус IP54, возможность работы от аккумулятора и функции взаимодействия с сетью. Это семейство подходит для проектов, в которых фотоэлектрические системы, нагрузки, сеть и дополнительное хранилище должны быть скоординированы, а требования к локальному подключению подтверждены. солнечный инвертор SNADI/SNAT Solar ES IP54 с включением и выключением сети .

Эти два семейства решают разные эксплуатационные проблемы. NKH является более четкой отправной точкой для автономного или резервного маршрута. ES IP54 является более надежной отправной точкой, когда взаимодействие с сетью и класс корпуса являются частью требований. Для любого семейства мы проверяем связь аккумулятора с поддерживаемыми протоколами и настройками.

Используйте пять входов, прежде чем запрашивать окончательное предложение инвертора

Поставщик может более точно определить размер преобразователя постоянного тока в переменный ток солнечной энергии, если запрос начинается с эксплуатационных данных, а не с номера предпочтительной модели. Пять входных групп выявляют большинство конфликтов еще до заказа оборудования.

Финансовая стоимость следует тем же доказательствам. Увеличение размера увеличивает капитальные затраты и может привести к тому, что мощности останутся неиспользованными. Недостаточная мощность может привести к простоям, потерям продукции или чрезмерному времени работы генератора. Модернизация с сохранением существующего оборудования может снизить немедленные капитальные затраты. Новая интегрированная система может сократить количество контроллеров и упростить работу. Сравните цену покупки с эксплуатационными расходами, доступом к обслуживанию, вариантами замены, мониторингом и ожидаемыми режимами работы.

Прежде чем выбрать систему, проверьте окно массива, интерфейс батареи, форму выходного сигнала, расположение фаз, план защиты, утверждение сети, резервное переключение и процесс местного обслуживания. Также спросите, какие измерения остаются видимыми, когда отдельные устройства используют разные платформы мониторинга. Конструкция, которую невозможно диагностировать после ввода в эксплуатацию, несет в себе эксплуатационные расходы, которые могут не быть отражены в предложении.

Заключение

Солнечную энергию постоянного и переменного тока легче всего понять как энергетический маршрут. Панели и аккумуляторы работают от постоянного тока. Нагрузки и сеть обычно работают от сети переменного тока. Инвертор отмечает основную точку преобразования, а архитектура цепочки, микроинвертора, постоянного или переменного тока определяет, где находится эта точка и как хранилище меняет маршрут.

Для инженерной проверки отправьте нам список нагрузки, данные фотоэлектрического модуля, целевую мощность батареи, сведения о сети и условия на месте. Мы можем сопоставить точки преобразования, определить нормальную работу и работу при простое, а также проверить, соответствует ли конфигурация NKH или ES IP54 предполагаемым нагрузкам, режиму резервного копирования и среде установки. Следующим шагом является четкий однолинейный путь электропитания, поддерживаемый электрическими проверками на уровне модели.
