Добавление батарей в солнечную систему: варианты модернизации, затраты и контрольный список резервного копирования

Добавление батарей в проекты солнечных систем меняет принцип работы электрической системы. Существующий инвертор, химический состав аккумуляторной батареи, целевая резервная нагрузка, правила экспорта, проводка, безопасное разрешение и план мониторинга — все это влияет на то, является ли модернизация простой, дорогой или нецелесообразной.

Первое решение – разделить две цели. Одна из целей — использовать больше дневной солнечной энергии в будущем. Другой обеспечивает питание выбранных нагрузок во время отключений. СХД может поддерживать обе цели, но каждая цель приводит к разным размерам и выбору оборудования.

Для чилийского дома, клиники, небольшого магазина, офиса охраны или сельской собственности ценность заключается не только в более низких счетах за электроэнергию. Также можно избежать потерь продуктов питания, сократить время работы генератора, повысить безопасность работы в ночное время, обеспечить непрерывность Интернета и уменьшить перебои в периоды слабой сети.

Быстрый ответ: путь модернизации решает существующее оборудование

Многие существующие солнечные системы могут добавлять батареи, но путь зависит от инвертора, поддержки протокола батареи, требований к резервному копированию, компоновки электрической панели и возможностей установщика. Покупателю не следует начинать с цены батареи до завершения этих проверок.

Если существующий инвертор уже поддерживает совместимые батареи, проект может представлять собой прямое добавление батареи с проверкой настроек, проводки, защиты и мониторинга. Если инвертор представляет собой стандартный сетевой инвертор без поддержки системы хранения данных, покупателю может потребоваться система хранения данных с подключением по переменному току, замена гибридного инвертора или отдельная система резервного копирования.

В отраслевых руководствах по модернизации обычно модернизация батареи рассматривается как аудит системы, а не просто покупка батареи.

Практическая проверка: попросите установщика прочитать паспортную табличку инвертора, убедиться в поддержке протокола батареи и определить, какие нагрузки должны оставаться в сети во время отключения электроэнергии, прежде чем указывать емкость батареи.

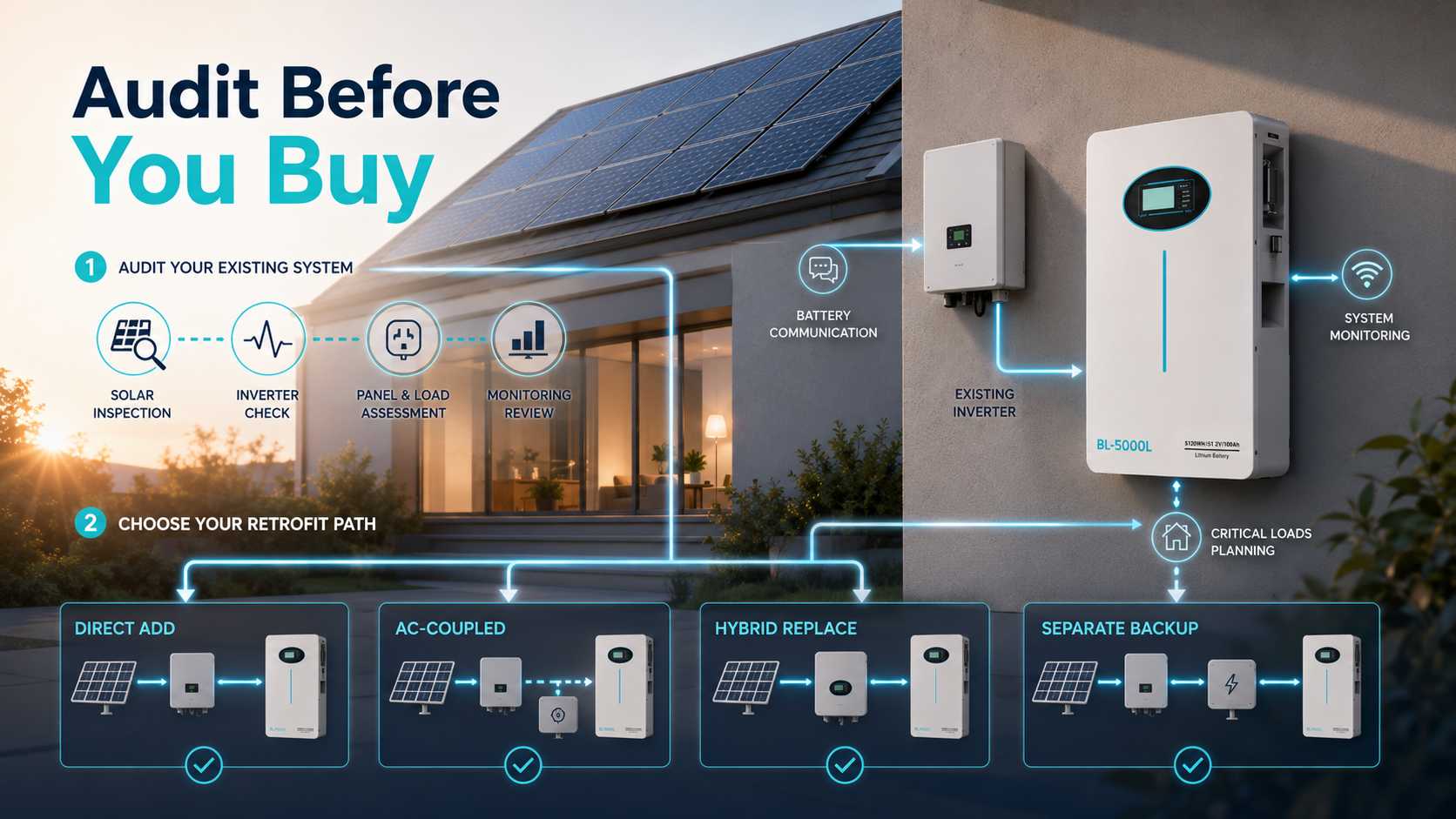

Шаг 1. Проведите аудит существующей Солнечной системы

Проверьте тип и возраст инвертора

Инвертор – это первая контрольная точка. В некоторых существующих системах используется стандартный сетевой инвертор, который отключается во время отключения электроэнергии. Некоторые используют гибридный инвертор, который может заряжать батареи и питать выбранные нагрузки. В старом оборудовании может отсутствовать связь с аккумулятором, гарантийная поддержка или поддержка встроенного ПО для литиевых накопителей.

Подтвердите связь с аккумулятором и поддержку хранилища

При модернизации лития необходимо проверить диапазон напряжения, связь BMS, профиль заряда, ограничение тока, размер кабеля, защитные устройства, а также одобрение модели батареи производителем инвертора. Батарея, которая на бумаге выглядит правильно, все равно может выйти из строя, если BMS и инвертор не взаимодействуют должным образом.

Просмотрите размер фотоэлектрической панели на крыше и счета за электроэнергию

Солнечная батарея должна генерировать достаточно избыточной энергии для зарядки аккумулятора в течение полезных часов. Счета за электроэнергию показывают, когда покупатель потребляет электроэнергию, существуют ли периоды пиковой нагрузки и должно ли хранилище предназначаться для контроля счетов, резервного копирования или того и другого.

Определите цель резервного копирования перед выбором оборудования

Резервное копирование должно быть рассчитано на выбранные нагрузки, а не на все здание по умолчанию. Маршрутизатору, цепи освещения, холодильнику, платежному терминалу и системе безопасности может потребоваться гораздо меньшая мощность, чем плану всего дома или всего магазина.

Шаг 2. Сравните варианты модернизированной архитектуры

Существует несколько путей модернизации. Аккумуляторная батарея переменного тока может работать со многими существующими сетевыми солнечными системами, поскольку она добавляет накопитель на стороне переменного тока. Накопители, связанные с постоянным током, могут быть эффективными, когда фотоэлектрические батареи и зарядка аккумуляторов совмещены на стороне постоянного тока. Замена гибридного инвертора может быть более простой, если существующий инвертор устарел, несовместим или не может поддерживать резервное копирование.

Правильный маршрут не является универсальным. Дом, в котором нужен только интернет и освещение, возможно, не нуждается в полной модернизации. Небольшому магазину с холодильным оборудованием может потребоваться гибридный инвертор, панель критической нагрузки и аккумулятор, рассчитанный на помпаж и время работы компрессора.

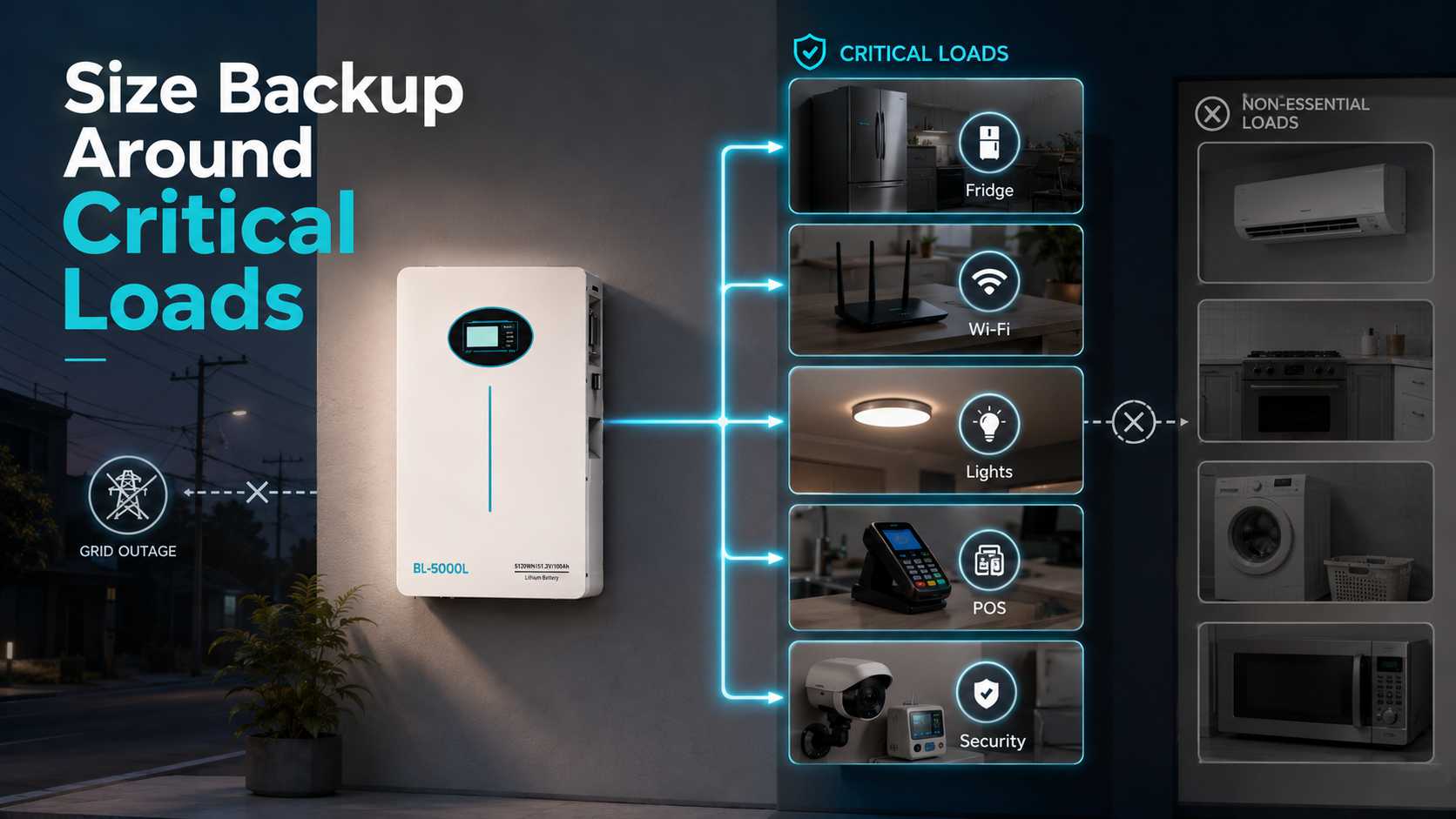

Шаг 3. Подберите резервную батарею для критических нагрузок

У аккумулятора есть два номинала, которые покупатели часто путают. кВтч описывает запасенную энергию. кВт описывает выходную мощность. Батарея емкостью 10 кВтч может хранить достаточно энергии для нескольких часов работы при легких нагрузках, но ей все равно требуется достаточно мощности для запуска холодильника, насоса или двигателя.

Начните со списка критических нагрузок. Оцените рабочую мощность, пусковую мощность, часы использования и необходимость одновременной работы каждой нагрузки. Не включайте кондиционер, электрическое отопление или большие насосы, если только покупатель не согласится на более крупную систему и более высокую стоимость.

Добавьте потери инвертора, резерв батареи, температурный запас и запас по старению. Если результат близок к пределу заряда батареи, система имеет недостаточную мощность. Практичная конструкция оставляет запас, поэтому батарея не разряжается при каждом отключении электроэнергии.

Шаг 4. Проверка безопасности, разрешений и установки

Для чилийских покупателей модернизации следует рассматривать возможность добавления батарей вместе с совместимостью инверторов, защитными устройствами, измерением, установкой накопителей, проверкой и обслуживанием.

Модернизация батареи может включать в себя проводку постоянного тока, резервные цепи переменного тока, аккумуляторные шкафы, кабели связи, разъединители, заземление, мониторинг и пожарный доступ. Эту работу должны выполнять квалифицированные установщики, которые могут ознакомиться с местными электротехническими правилами и требованиями коммунальных предприятий.

Покупатели должны проверить, где будет установлена ​​батарея, подходят ли вентиляция и доступ, выдержит ли стена или пол оборудование, могут ли дети или необученный персонал получить доступ к этой зоне, а также есть ли у системы четкие инструкции по отключению.

Реалистичный бюджет модернизации должен включать работы по аккумулятору, инвертору или шлюзу, панели критических нагрузок, проводке, защите, разрешениям, мониторингу и обслуживанию.

Солнечная батарея SNADI/SNAT BL и гибридный инвертор ES IP54

Наша литий-железо-фосфатная батарея BL подходит для модернизированных покупателей, которым требуется модульное хранилище LiFePO4, инверторная связь и расширяемая емкость для выбранных резервных нагрузок. На официальной странице литиевых батарей BL позиционируется как настенное или стоечное хранилище со связью RS485 для гибридных инверторов SNADI и модульным расширением емкости.

С нашей инженерной точки зрения, BL актуален, когда покупатель переходит от хранилища без хранения или к более старому свинцово-кислотному хранилищу и нуждается в более безопасном литиевом составе, управляемой работе BMS и более четком состоянии батареи. Местная документация по батареям поддерживает ту же логику проектирования: перед вводом в эксплуатацию проверьте химический состав LiFePO4, защиту BMS, связь, проводку и управление зарядкой-разрядкой.

Наш солнечный инвертор ES IP54 On Off Grid EURO подходит для проектов модернизации, где существующий инвертор не подходит и покупателю требуется гибридная зарядка, чистый синусоидальный выходной сигнал, мониторинг и масштабируемое резервное питание. На официальной странице перечислены модели мощностью 6,2 кВт и 12 кВт, защита IP54, работа без батареи, MPPT, поддержка параллельного подключения, RS485, дополнительный Wi-Fi и GPRS, управление сухим узлом и защита от перегрузки.

Выбор продукта должен происходить после аудита. Если существующий инвертор совместим и покупателю нужно только расширение хранилища, то батареи может быть достаточно. Если существующий инвертор не может поддерживать резервное копирование или связь, маршрут с гибридным инвертором может обеспечить более эффективное управление и мониторинг.

Контрольный список цен для установщика

· Модель инвертора и фотография паспортной таблички

· Размер фотоэлектрической системы и год установки

· Счета за электроэнергию или профиль нагрузки, если таковой имеется.

· Скриншоты текущего приложения мониторинга

· Желаемые загрузки резервных копий и целевое время выполнения

· Фотографии электрощита и места установки

· Требуется ли покупателю резервное копирование при отключении электроэнергии или контроль счетов

· Сведения о существующей батарее, если таковые имеются

· Любая гарантийная или коммунальная документация

Покупателям также следует спросить, что происходит во время отключения электроэнергии. Некоторые системы накапливают энергию, но не питают нагрузки при выходе из строя сети, если резервный шлюз или панель критической нагрузки не предназначены для этой работы. Это распространенное недоразумение при модернизации.

Конструкции со связью по переменному току могут уменьшить количество изменений в существующей фотоэлектрической стороне, но могут добавить этапы преобразования. Гибридная замена может улучшить контроль, но увеличивает первоначальную стоимость. Большее количество кВтч обеспечивает более длительное резервное питание, но не решает автоматически проблему высоких пиковых нагрузок.

Заключение

Добавление батарей в проекты солнечных систем должно начинаться с аудита, а не с корзины для покупок. Покупателю необходимо знать тип существующего инвертора, пределы связи с аккумулятором, избыток фотоэлектрических систем, целевую резервную нагрузку, место для установки, требования безопасности и бюджет. Для чилийских покупателей резервного жилья и небольших коммерческих модернизированных предприятий литий-железо-фосфатная батарея SNADI/SNAT Solar BL и солнечный инвертор ES IP54 On Off Grid EURO актуальны, когда проекту необходимы модульные литиевые накопители, инверторная связь, гибридная зарядка, мониторинг и выбранное резервное копирование критической нагрузки.
