Могу ли я добавить батарею к существующей солнечной системе? Что нужно знать перед модернизацией

Для подавляющего большинства коммерческих и жилых объектов установка фотоэлектрических батарей на крыше представляет минимальную сложность при расширении хранилища. Солнечные панели будут продолжать производить электроэнергию постоянного тока без помех. Реальные инженерные задачи заключаются в балансе электрического оборудования системы: оценка совместимости инверторов, создание безопасных точек соединения, проверка защиты от перегрузки по току и определение того, как объект переключается во время сбоев в сети.

Любая комплексная оценка объекта начинается с трех пунктов: паспортных данных существующего инвертора, входной панели электрооборудования и исторических данных о потреблении электроэнергии. Если текущий солнечный инвертор включает в себя специальные терминалы хранения и встроенные возможности связи системы управления батареями, интеграция батарей происходит быстро. Если на объекте используется обычный сетевой инвертор, который остается в хорошем состоянии, то накопительный инвертор переменного тока подключается непосредственно к распределительной шине переменного тока, не нарушая проводку цепочки на крыше.

Дополнительная электротехника становится необходимой, когда на сервисной панели нет запасных мест для автоматических выключателей, когда электрическая шина не может принимать дополнительное обратное питание в соответствии с местными электротехническими стандартами или когда коммерческому объекту требуется трехфазное резервное питание всего здания. Подобные сценарии часто требуют автоматического включения резерва, внешних изолирующих контакторов, специальной субпанели для защищаемых цепей или модернизации основного электроснабжения. Защита системы должна гарантировать, что аккумуляторный инвертор не сможет обеспечить обратное питание распределительных сетей во время отключения электроэнергии.

Зачем модернизировать накопители энергии прямо сейчас?

Модернизация накопителей энергии приносит положительную финансовую отдачу только при устранении конкретных эксплуатационных и экономических препятствий. По всей Латинской Америке владельцы систем сталкиваются с непростой ситуацией, связанной с сокращением компенсации за экспорт солнечной энергии, ростом платы за пиковую нагрузку, нестабильностью сети и существенными коммерческими потерями, вызванными перебоями в энергоснабжении.

Бразилия является наглядной демонстрацией этого рыночного сдвига. Федеральный закон 14.300 изменил финансовый ландшафт распределенной генерации, поэтапно введя плату за использование сети, привязанную к проводному компоненту распределительной сети, известному как Fio B. Экспорт полуденной солнечной энергии теперь должен измеряться с помощью современных компенсационных структур, а не предполагать, что экспортированные киловатт-часы соответствуют денежной стоимости импортированной электроэнергии. В результате регулируемые розничные тарифы на электроэнергию выросли в среднем на 8,6 процента, согласно данным ANEEL за 2026 год InfoTarifas. Для коммерческих предприятий при оценке графиков окупаемости аккумуляторов критически важно учитывать как инфляцию розничной торговли электроэнергией, так и сокращение экспортных кредитов.

Коммерческие объекты в Мексике, Колумбии и Центральной Америке сталкиваются с сопоставимой динамикой энергопотребления. Предприятия, работающие по промышленным тарифам, основанным на мощности, должны синхронизировать подачу батарей с активными окнами выставления счетов, пиковой потребностью в киловаттах и ​​рабочими сменами предприятия. Для промышленных пользователей, использующих мексиканские тарифы CFE, такие как GDMTO или GDMTH, стоимость батареи напрямую зависит от снижения спроса на коммунальные услуги в определенные периоды пиковой нагрузки. Стратегия автоматизированной диспетчеризации с учетом нагрузки обеспечивает ощутимую экономию коммунальных услуг, в то время как произвольные фиксированные таймеры часто не позволяют учесть пиковые расходы.

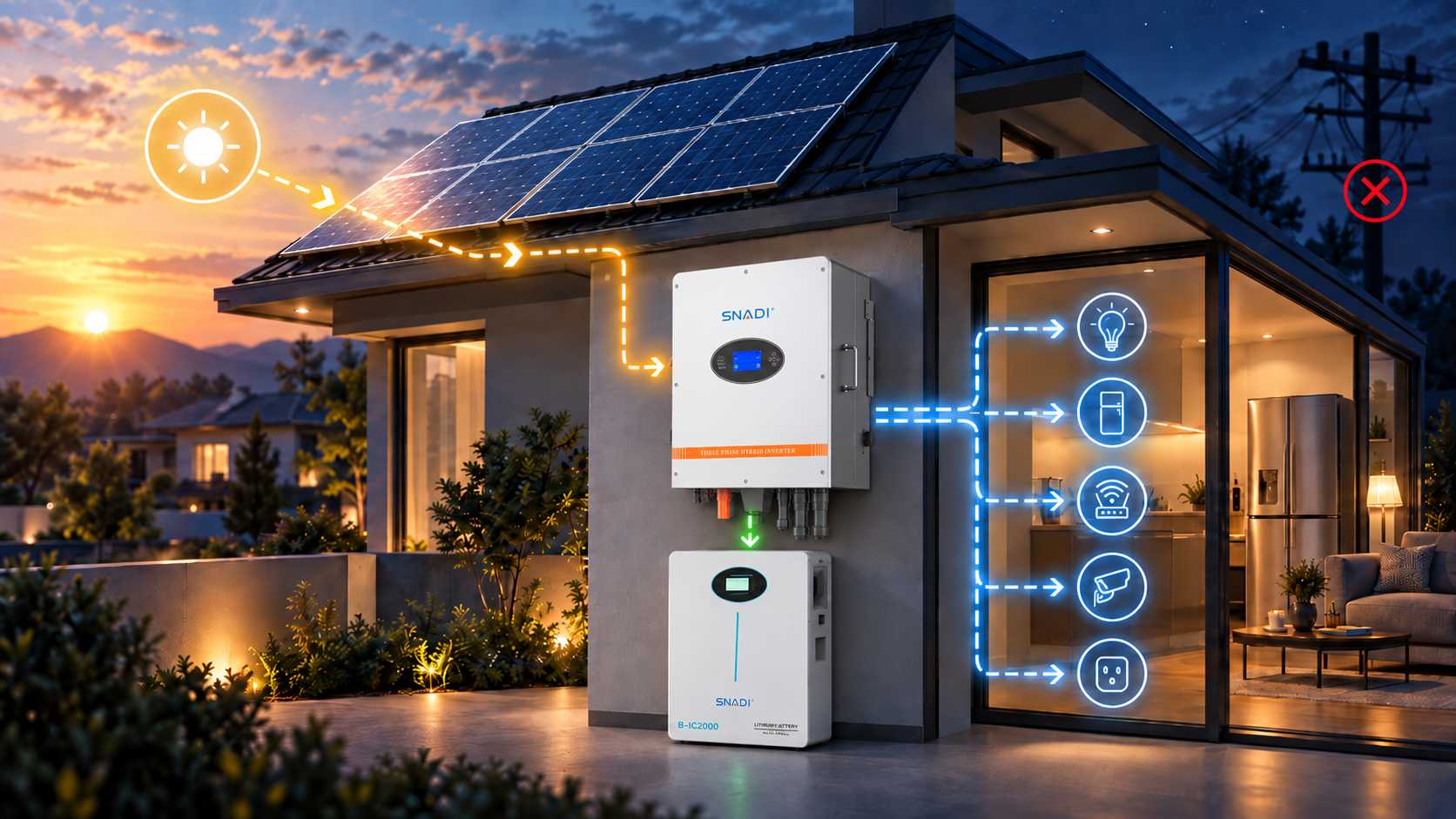

Надежность сети представляет собой не менее важный фактор. В своем прогнозе по отрасли на 2026 год рейтинговое агентство Fitch Ratings отметило растущее давление на региональную электроэнергетическую инфраструктуру и условия работы коммунальных предприятий. Когда неожиданное отключение электроэнергии происходит на холодильном складе, линии упаковки пищевых продуктов, производственном предприятии или логистическом терминале, реальные затраты выходят далеко за рамки неотработанной электроэнергии. Финансовый ущерб включает в себя испорченные запасы, остановку производственных линий, задержки поставок и длительные перезапуски систем. Стандартные затраты на резервную дизельную выработку составляют от 0,35 до 0,65 долларов США за выработанный киловатт-час с учетом потребления топлива, регулярного обслуживания, технического обслуживания и логистики. Аккумуляторы, заряженные солнечной батареей, представляют собой экологически чистую альтернативу, которая позволяет избежать перебоев в работе энергоснабжения без постоянных расходов на топливо.

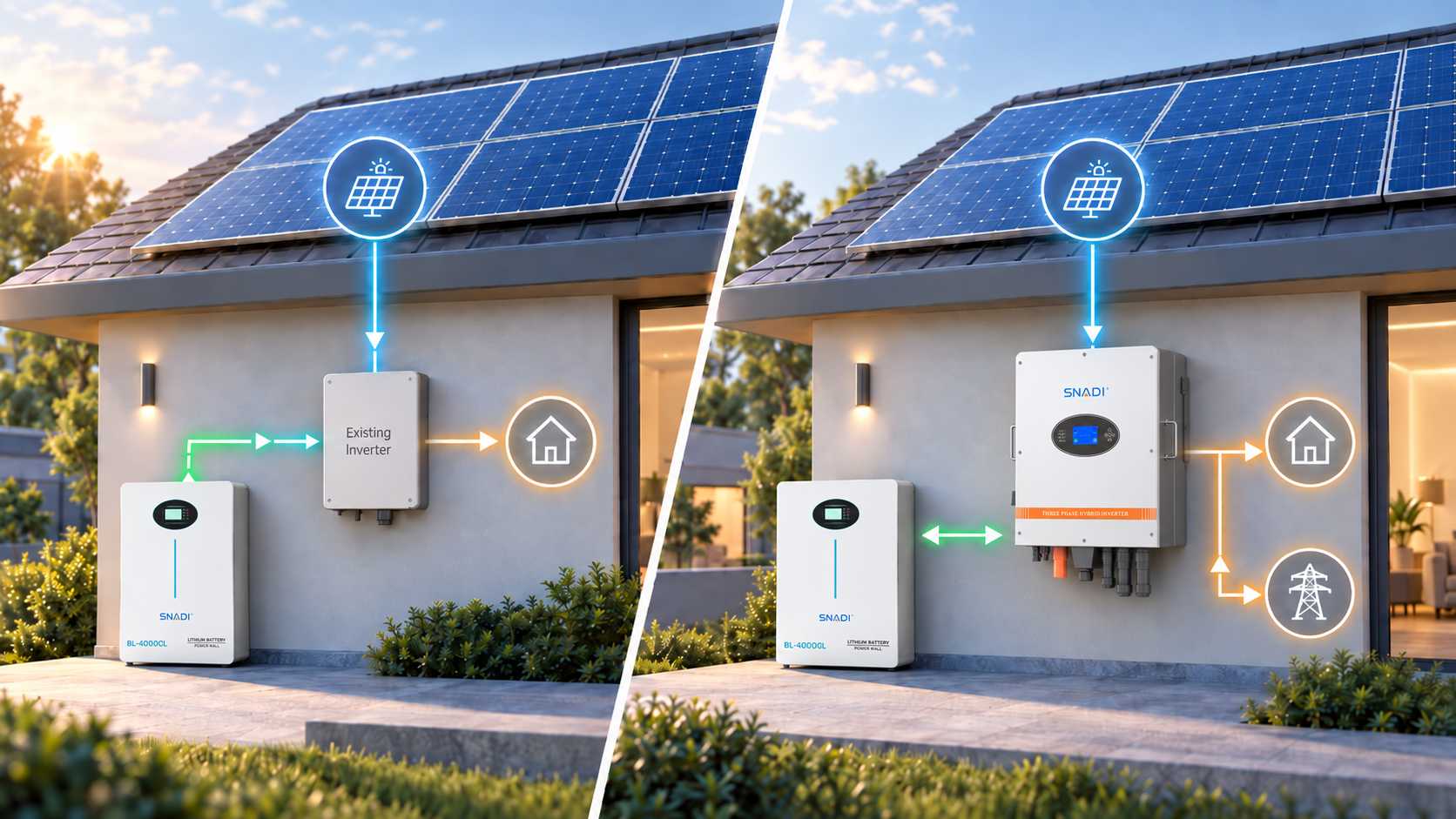

Модернизация со связью по переменному току и по постоянному току

Выбор между соединением по переменному и постоянному току предполагает четкое архитектурное различие, которое должно соответствовать условиям площадки. Соединение по переменному току подключает аккумуляторную батарею после существующего солнечного инвертора к распределительной шине переменного тока. Соединение постоянного тока позволяет отказаться от устаревшего последовательного инвертора и установить многопортовый гибридный инвертор, который напрямую управляет как солнечной батареей, так и аккумуляторной батареей.

Электрическая архитектура со связью по переменному току:

Фотоэлектрическая решетка питает существующий солнечный инвертор, который подключается к главной распределительной панели переменного тока, со специальным инвертором аккумуляторной батареи и блоком аккумуляторных батарей, работающими в параллельной цепи хранения переменного тока.

Электрическая архитектура со связью по постоянному току:

Фотоэлектрическая матрица и аккумуляторная батарея подключаются напрямую к новому гибридному инвертору, который питает главный распределительный щит переменного тока и специальные подпанели критической нагрузки.

Как соединение по переменному току сохраняет существующие инверторы, подключенные к сети

Для объектов с современными струнными инверторами или микроинверторными системами в хорошем рабочем состоянии связь по переменному току обеспечивает незаметный путь модернизации. Оборудование солнечной генерации продолжает работать без изменений. Отдельный двунаправленный аккумуляторный инвертор подключается к главному распределительному щиту переменного тока и контролирует поток электроэнергии на объекте через трансформаторы тока, установленные на входе в электрооборудование.

Всякий раз, когда выходная мощность солнечной энергии на крыше превышает потребление электроэнергии объектом, инвертор батареи получает избыточную мощность переменного тока из шины распределительного щита, выпрямляет ее в постоянный ток и заряжает аккумуляторную батарею. Когда наступают часы пикового тарифа или происходит отключение электроэнергии, инвертор аккумуляторной батареи меняет направление, чтобы подавать мощность переменного тока непосредственно в цепи защищаемого объекта.

Инженерные преимущества:

Массив постоянного тока на крыше, силовая электроника на уровне модуля и проводка постоянного тока остаются совершенно нетронутыми. Это исключает риски при вводе в эксплуатацию старых фотоэлектрических батарей и сохраняет существующие гарантии на оборудование.

Инженерные компромиссы:

Электрическая энергия проходит несколько стадий преобразования. Отраслевые тесты показывают эффективность туда и обратно от 84 до 89 процентов для систем хранения данных с подключением к переменному току. Общий КПД варьируется в зависимости от химического состава аккумуляторной батареи, температуры окружающей среды, точек рабочей нагрузки и характеристик инвертора.

Как работает соединение по постоянному току при замене гибридного инвертора

Связь по постоянному току оказывается наиболее выгодной, когда существующий солнечный инвертор уже подлежит замене в течение жизненного цикла. Подрядчик по электротехнике выводит из эксплуатации устаревший струнный инвертор и соединяет существующие солнечные цепочки вместе с новым аккумуляторным блоком в единый гибридный блок. Проверенный вариант аппаратного обеспечения для этого пути обновления — серия солнечных гибридных инверторов SNADI . Устаревшая солнечная батарея требует тщательной электрической проверки перед подключением к новым входам отслеживания точки максимальной мощности.

Критические электрические проверки включают в себя напряжение холостого хода, ток короткого замыкания, определение размеров цепочки, рабочие окна инвертора MPPT, температурные коэффициенты напряжения, сопротивление изоляции и защиту от сверхтоков постоянного тока. Хотя гибридный инвертор уменьшает занимаемую аппаратную площадь за счет объединения силовой электроники в одном шкафу, он требует тщательной проверки существующей фотоэлектрической батареи.

Матрица технического сравнения: модернизация переменного и постоянного тока

Следующая инженерная матрица служит ресурсом планирования и проверки. Окончательное проектирование должно основываться на паспортах сертифицированного оборудования и местных электротехнических нормах.

Нужно ли вам заменить солнечный инвертор, чтобы добавить батарею?

Работающий солнечный инвертор не должен автоматически выводиться из эксплуатации просто для хранения энергии. Решения по аппаратному обеспечению должны учитывать возраст установленного оборудования, его рабочее состояние и возможности связи.

1. Существующие гибридные или аккумуляторные инверторы

Если работающий инвертор уже имеет клеммы аккумулятора и совместимое коммуникационное оборудование, добавить хранилище не составит труда. Несмотря на это, выбранный аккумуляторный блок должен соответствовать диапазону рабочего напряжения постоянного тока, пороговым значениям тока заряда и разряда, протоколам связи CAN или RS485 и настройкам защитной прошивки. Бытовая система хранения энергии SNADI предлагает надежное решение для хранения энергии в жилых и легких коммерческих целях. Установщики всегда должны проверять совместимость цифрового протокола с конкретной моделью инвертора перед установкой.

2. Стандартные струнные инверторы с привязкой к сети.

Обычный инвертор, подключенный к сети, не может подключаться напрямую к элементам аккумуляторной батареи, поскольку в нем отсутствуют внутренние цепи зарядки аккумулятора, и для его работы требуется опорное переменное напряжение от сети. Однако это не требует демонтажа оборудования. Аккумуляторный инвертор с переменным током может работать рядом с существующим солнечным инвертором, используя трансформаторы тока на служебном входе для координации зарядки аккумулятора, когда выработка солнечной энергии превышает потребность объекта.

3. Срок службы стареющих инверторов приближается к концу

Когда ожидаемый срок службы установленного солнечного инвертора подходит к концу, владельцам следует изучить полную экономику проекта, прежде чем добавлять отдельное оборудование. Плата за установку накопителя переменного тока сегодня и необходимость замены вышедшего из строя солнечного инвертора вскоре после этого удваивает трудозатраты на установку, расходы на разрешения и сбои в работе объекта. В таких случаях переход непосредственно на гибридный инвертор обеспечивает более экономичные инвестиции в жизненный цикл. Решения о замене оборудования должны основываться на истории эксплуатации, статусе гарантии и состоянии инвертора, а не только на хронологическом возрасте.

Как определить размер системы хранения аккумуляторов: кВтч против кВт

Для точного определения размера батареи необходимо оценить два различных технических параметра: энергоемкость, измеряемую в киловатт-часах, и постоянную выходную мощность, измеряемую в киловаттах. Путаница этих двух цифр часто приводит к тому, что системы недостаточного размера выходят из строя во время критических операций.

Энергетическая мощность в киловатт-часах:

Определяет, сколько часов могут работать подключенные цепи, прежде чем запасы батареи иссякнут.

Непрерывная выходная мощность в киловаттах:

Определяет, сколько электрооборудования может работать одновременно и может ли инвертор выдерживать пусковые импульсы индуктивного двигателя.

Представьте себе промышленный цех, которому требуется 15 киловатт-часов резервной энергии для преодоления двухчасового отключения электроэнергии. Хотя 15 киловатт-часов представляют собой скромную емкость аккумулятора, если резервная панель питает трехфазное оборудование с числовым программным управлением, гидравлические насосы или тяжелые пылеулавливающие вентиляторы с высокими пусковыми токами запертого ротора, 5-киловаттный инвертор отключится из-за перегрузки по току даже при полностью заряженном аккумуляторном блоке. Как непрерывные электрические нагрузки, так и общая емкость накопления энергии должны проектироваться одновременно.

CAPEX, OPEX и операционные риски

Первоначальная цена приобретения оборудования представляет собой лишь один из компонентов общей экономики модернизации. Трудозатраты на установку, модернизацию распределительного устройства, исследования межсетевых соединений, периодическое техническое обслуживание, потери при преобразовании в обе стороны и затраты на предотвращение простоев — все это влияет на выбор оптимальной системы. На рисунках ниже представлены реалистичные ориентиры планирования для оценки проектных предложений.

Распространенные ошибки при модернизации коммерческих и жилых хранилищ

Большинство эксплуатационных проблем при модернизации систем хранения возникает из-за неправильной координации оборудования и несоответствия места установки, а не из-за химических сбоев в аккумуляторных элементах. Три вопроса требуют тщательного инженерного внимания при разработке проекта.

1. Установка избыточного хранилища по отношению к солнечной энергии:

Большие аккумуляторные батареи не означают превосходную экономику проекта. Если существующая солнечная батарея производит только 12 киловатт-часов избыточной электроэнергии в обычный полдень, установка аккумуляторной батареи на 30 киловатт-часов оставляет значительную емкость хранения неиспользованной, если только на объекте не используется активная стратегия зарядки сети в непиковые часы. Емкость батареи должна рассчитываться в соответствии с проверенными целями по выработке излишков и разрядке, а не с произвольными номиналами солнечных батарей. Сбор от 70 до 90 процентов подтвержденного ежедневного избытка солнечной энергии обеспечивает сбалансированный базовый уровень.

2. С учетом высоких рабочих температур окружающей среды:

Хотя литий-железо-фосфатные элементы обеспечивают исключительную термическую безопасность, физическое расположение корпуса остается первостепенным. Батарейные шкафы, установленные внутри некондиционированных хозяйственных построек из листового металла или незатененных открытых мест, могут испытывать внутреннюю температуру, намного превышающую 45 градусов Цельсия в жарких регионах, таких как северная Мексика или прибрежная Бразилия. При повышенных температурах системы управления батареями автоматически ограничивают токи заряда и разряда, чтобы сохранить работоспособность элементов, уменьшая доступную мощность, когда предприятие в ней больше всего нуждается.

3. Использование управления напряжением с разомкнутым контуром:

Эксплуатация современных систем литиевых батарей без активной цифровой связи представляет собой серьезный инженерный компромисс. В режиме разомкнутого контура инвертор оценивает состояние заряда батареи исключительно по напряжению на клеммах, и этот подход по своей сути является неточным из-за плоской кривой разряда химического состава литий-железо-фосфата. Из-за отсутствия цифровой телеметрии в реальном времени система испытывает неточное отслеживание состояния заряда, преждевременное отключение и ненужную деградацию ячеек. Разработчики систем всегда должны использовать профили связи с замкнутым контуром, поддерживаемые производителями оборудования.
